Türtelefon und Freisprecher ISH3030-0140 | ISW3030-0140
Türtelefon und Freisprecher mit Komfortfunktionen ISH3130-0140 | ISW3130-0140
Lieferumfang
1 x Innenstation
1 x kurz Produktinformation
1 x kurz Bedienungsanleitung (Quickstart)
Einleitung
Hinweise zur Produktinformation
Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.
Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar.
Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter www.tcsag.de verfügbar.
Verwendete Symbole für Warnhinweise
Symbol
Signalwort
Erläuterung
WARNUNG!
Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
ACHTUNG!
Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten können.
Weitere verwendete Symbole und Kennzeichnungen
Wichtiger Hinweis
Handlungsschritt
Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
Aufzählung, Listeneintrag 1. Ebene
Aufzählung, Listeneintrag 2. Ebene
Erläuterung
Sicherheitshinweise
Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.
WARNUNG! Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100.
Beachten Sie bei der Installation von Video-2-Draht:BUS-Anlagen die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem:
getrennte Führung von Starkstrom- und Schwachstromleitungen
Mindestabstand von 10 cm bei gemeinsamer Leitungsführung
Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen
Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser
vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden
Blitzschutzmaßnahmen
ACHTUNG! Beschädigung des Gerätes durch Überspannung Sichern Sie die Niederspannungsanlage gegen Überspannung.
Produktbeschreibung
Bestimmungsgemäßer Gebrauch
Die Serie ISx3x30 sind Innenstationen zum Freisprechen und Gegensprechen mit Hörer für den TCS:BUS. Sie sind für den Betrieb in TCS-Audioanlagen und kombinierten Audio-/ Videoanlagen geeig-net. Sie sind für die Aufputzmontage (Montage über UP-Dose) oder Tischmontage mit Tischzubehör ZIT3030-0010 geeignet.
Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.

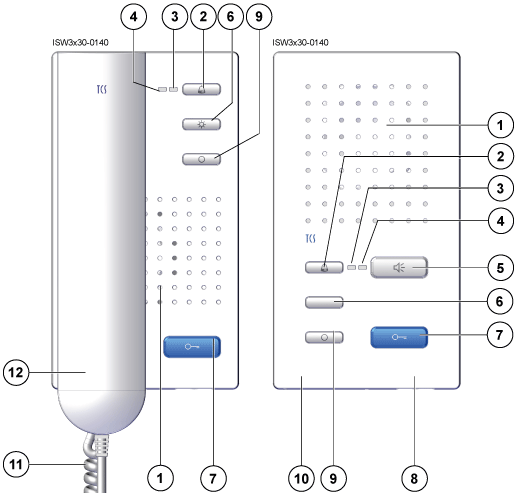

Kurzbeschreibung
gültig für: ISH3030-0140, ISW3030-0140, ISH3130-0140 und ISW3130-0140:
große, abgesetzte, blaue Türöffnertaste
große Sprechentaste
Lichttaste
Ruf AUS-Taste zur Ruftonabschaltung mit optischer Anzeige (LED rot)
optische Anzeige von Türrufen durch LED (grün)
optische Besetztanzeige bei bestehender Sprechverbindung durch LED (grün)
Ruftöne vom Bewohner einstellbar, Auswahl aus 13 Ruftönen
Sprachlaustärke und Ruftonlautstärke in 8 Stufen einstellbar
akustische Ruftonunterscheidung zwischen 2 Außenstationen, Wohnungstür (Etagentür) und Internruf
ein Parallelruf aktivierbar
Mithörsperre und automatische Gesprächsabschaltung
Unterschale mit gesteckter Schraubklemme vorinstallierbar
Unterschale mit allen Geräten der Serien kompatibel
optische und akustische Fehleranzeige
Funktional erweiterbar durch Einbauplätze für Rufrelais und Ansteuerung Funksignalgerät
Energieeffizient durch geringen Stand-by-Verbrauch (0,025 W)
gültig für ISH3030-0140 und ISH3130-0140:
magnetische Hörerhalterung
steckbare Hörerschnur
gültig für ISH3030-0140 und ISW3030-0140 ohne Komfortfunktion:
Steuertaste (mit Steuerfunktion 8 fest belegt)
gültig für ISH3130-0140 und ISW3130-0140 mit Komfortfunktion:
Funktionstaste: Steuerfunktion 8 (werksseitig belegt), Internruf, Türöffnerautomatik, Etagentüröffner-funktion oder Rufumleitung
nur bei Telefonen mit Komfortfunktion (ISW3130 und ISH3130)
Ruftonauswahl Internruf
Lichttaste
Licht schalten
Ruftonauswahl Etagenruf (von der Wohnungstür)
Türöffnertaste
Tür öffnen
Lichtschaltfunktion auslösen (wenn Lichtschaltfunktion in der Außenstation aktiviert ist)
Ruftonauswahl Türruf von Außenstation
Lautstärkeregler für Sprachausgabe und Rufton
in 8 Stufen einstellbar
bei bestehender Sprechverbindung (Sprachausgabe)
wenn keine Sprechverbindung besteht (Ruftonlautstärke)
* Hörer nur bei der Serie ISH3x30-0140
Technische Daten
ISH3030
ISW3030
ISH3130
ISW3130
Versorgungssapnnung
+24 V ± 8 % (Versorgungs- und Steuergerät)
Eingangsstrom in Ruhe 2-Drahtbetrieb: I(a) in mA
1,0
Eingangsstrom in Ruhe 3-Drahtbetrieb: I(a) in mA
0,2
Eingangsstrom in Ruhe I(P) in mA
0,8
0,8
1,0
1,0
Eingangsstrom in Ruhe 3-Drahtbetrieb: I(a) in mA
70
75
70
75
maximaler Eingangsstrom I(Pmax) in mA
IP30
zulässige Umgebungstemperatur (in C°)
- 5…+ 40 °C
Gehäuse
- Kunststoff
Abmaße (in mm) HxBxT
204x100x50
180x100x23
204x100x50
180x100x23
Gewicht (in g)
340
185
340
185
Max. Anzahl im 2-Drahtbetrieb (a und b)
Bei Verwendung von Versorgungs- und Steuergerät
ISH3030
ISW3030
ISH3130
ISW3130
BVS20 oder NBV1000, 1 Strang
20
BVS100 auf 3 Stränge verteilt
80
VBVS05-SG, 1 Strang
30
Max. Anzahl im 3-Drahtbetrieb (a, b und P)
Bei Verwendung von Versorgungs- und Steuergerät
ISH3030
ISW3030
ISH3130
ISW3130
BVS20 oder NBV1000, 1 Strang
20
BVS100 auf 3 Stränge verteilt
80
VBVS05-SG, 1 Strang
90
BVS20 + NGV1011, 1 Strang
90
BVS100 + NGV1011, 3 Stränge verteilt
270
Montage und Installation
Montageort
Die Innenstation ist so zu montieren, dass ein Mindestabstand zu Wänden oder anderen Hindernissen gewährleistet ist: – seitlich 5 cm und unterhalb 10 cm.
Achten Sie bei der Montage auf die Montagerichtung. Die Montagerichtung ist durch einen Pfeil und der Bezeichnung „TOP“ in der Montageschale markiert.
ACHTUNG! Beschädigung des Gerätes Verwenden Sie keine Senkschrauben, um ein Reißen der Laschen zu vermeiden.
Unterschale mittels Dübel montieren
Richten Sie die Unterschale an der Wand aus.
Zeichnen Sie mit Hilfe der Unterschale die Bohrlöcher an.
Fertigen Sie die Bohrungen an.
Setzen Sie in die Bohrlöcher geeignete Dübel ein.
Führen Sie das Anschlusskabel durch die Kabeldurchführung.
Befestigen Sie die Unterschale mit 3 geeigneten Schrauben an der Wand.
Montage mit Dübel
Unterschale auf Hohl- oder Unterputzdose montieren
Setzen Sie eine Hohl- bzw. eine Unterputzdose.
Führen Sie das Anschlusskabel durch die Kabeldurchführung.
Richten Sie die Unterschale auf der Hohl- bzw. Unterputzdose aus.
Befestigen Sie die Unterschale auf der Hohl- bzw. Unterputzdose.
Montage auf Hohlwanddose
Gerät öffnen und schließen
Oberschale aufrasten:
Setzen Sie die Oberschale auf die beiden Rastwinkel (1) an der Unterschale auf.
Rasten Sie die Oberschale unten mit leichtem Druck ein (2).
Öffnen des Gerätes:
Entfernen Sie bei den Hörergeräten ISH3x30 zuerst den Hörer.
Führen Sie einen kleinen Schraubendreher in die untere Entriegelungsöffnung mit leichtem Druck ein.
Ziehen Sie die Oberschale an der Unterseite ab.
Heben Sie die Oberschale aus den beiden oberen Rastwinkeln heraus.
Gerät öffnen bzw. schließen
Hörer anschließen
Stecken Sie den Stecker der Hörerschnur in die Buchse an der Unterseite des Hörergerätes ISH3x30-0140.
Hörer anschließen
Installation
Anschlussleitungen
Zulässiger Querschnitt (Durchmesser): 0,08 … 0,82 mm2 (Ø 0,32 … 1,0 mm)
Max. Anzahl Drähte pro Klemmenkontakt: 2 x 0,8 mm oder 3 x 0,6 mm
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt.
Leitungen anschließen (3-Drahttechnik)
Minimieren Sie die Länge der Leitungen oberhalb der Unterschale, um die Leitungen problemlos unterbringen zu können.
Schließen Sie die Leitungen gemäß Beschriftung an: a b E P (von unten nach oben).
Schließen Sie den Etagentaster an E und P an.
Alternativ können Sie den Etagentaster an die Klemmen a und E anschließen. Stellen Sie dabei sicher, dass die a-Ader des Versorgungs- und Steuergerätes an der a-Klemme der Innenstation angeschlossen ist.
Leitungen anschließen
ACHTUNG! Beschädigung des Gerätes Verwenden Sie einen kleinen Schraubendreher zum Anschließen der Leitungen, um das Gerät nicht zu beschädigen.
Schaltungsbeispiel
Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter www.tcsag.de verfügbar.
Inbetriebnahme
Installieren Sie die Geräte der Anlage im spannungslosen Zustand vollständig.
Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
Besteht ein Kurzschluss zwischen zwei von drei Adern (a, b oder P), schaltet das Versorgungs- und Steuergerät keine TCS:BUS-Spannung auf.
Schalten Sie die Netzspannung ein.
Funktioniert der Etagentaster nicht, prüfen Sie, ob er an der a-Ader des Versorgungs- und Steuergerätes angeschlossen ist.
Fehlererkennung und -anzeige
Fehler werden sofort nach dem Erkennen des Fehlers durch Blitzen angezeigt. Beim Drücken einer beliebigen Taste des Gerätes wird ein Fehlerton ausgegeben. Die optische Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt wurde.
Fehlerursache
Anzeige Fehlermodus
Fehlerton
Beseitigung
a- und P-Ader vertauscht oder kurzgeschlossen
alle LEDs blitzen
a- und P-Ader tauschen oder Kurzschluss beseitigen, Gerät geht wieder in Ruhemodus
a- oder M-Ader: nicht angeschlossen oder nicht versorgt
a-Ader anschließen oder Stromversorgung prüfen, Gerät geht wieder in Ruhemodus
Taste klemmt (länger als 15 s gedrückt)
a- Ader anschließen
Einstellungen
Voreingestellte Zeiten
Sprechzeit
2 min
Blinkdauer der grünen LED, wenn Sprachkanal belegt nach Aufbau der Sprechverbindung
2 s
3 x Blinken
Internbereitschaftszeit, wenn Gerät ruft oder gerufen wird
ca. 30 s

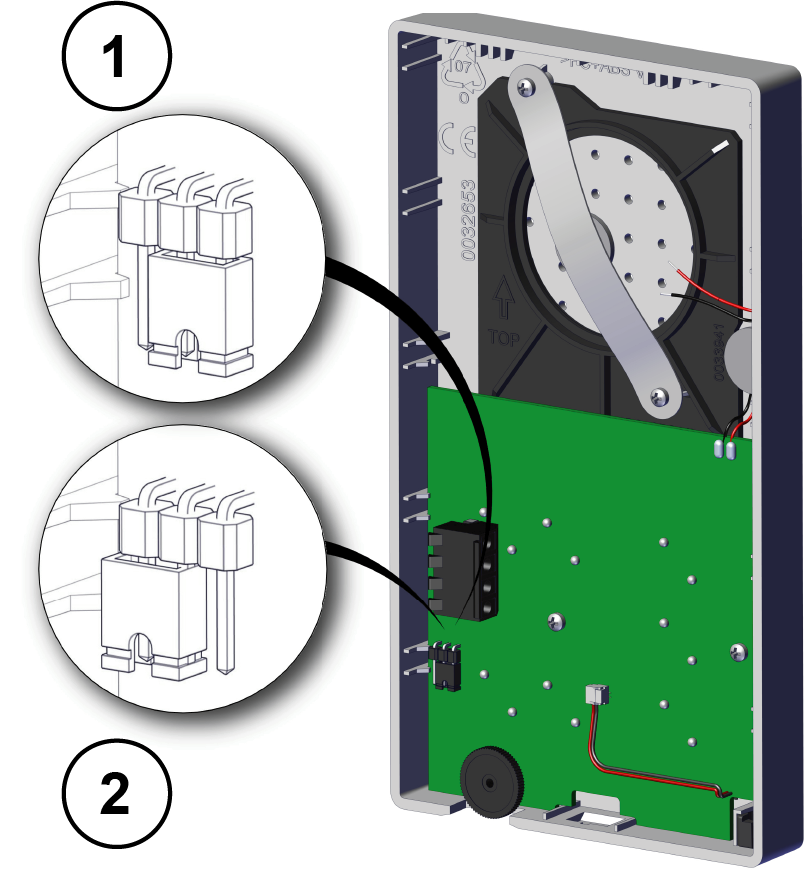

2-Draht/3-Drahtbetrieb
ISW3x30-0140
Die Steckbrücke J1 ist im Lieferzustand für den 2-Drahtbetrieb eingerichtet (1).
Stecken Sie die Steckbrücke J1 auf beide Kontakte für den 3-Drahtbetrieb (2).
2-Draht/ 3-Drahtbetrieb ISW3x30

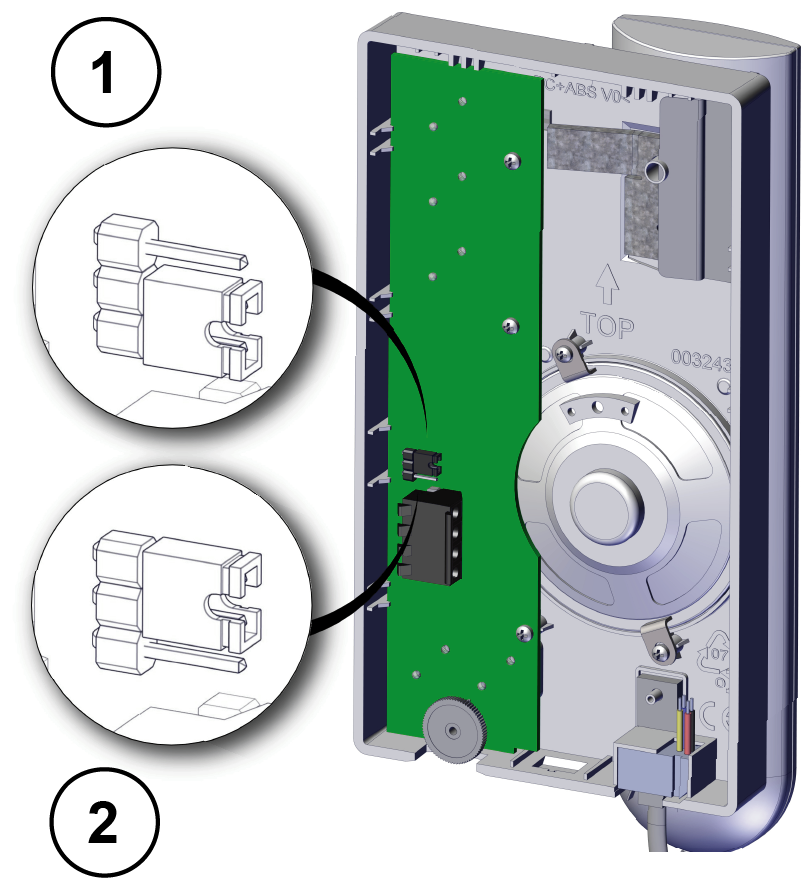

ISH3x30-0140
Die Steckbrücke J1 ist im Lieferzustand für den 2-Drahtbetrieb eingerichtet (1).
Stecken Sie die Steckbrücke J1 auf die beiden linken Kon-takte für den 3-Drahtbetrieb (2).
2-Draht/ 3-Drahtbetrieb ISH3x30
Ruftonauswahl
Ruftonauswahl für 2 verschiedene Außenstationen, Etagenruf und Internruf
1

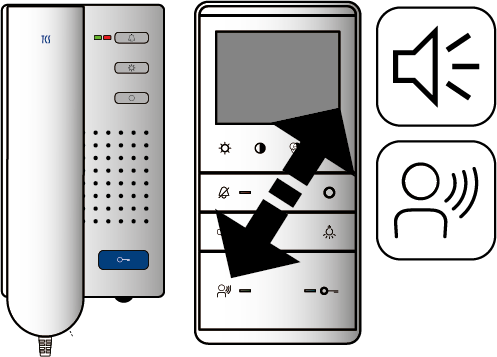

Sprechverbindung beenden. Ruf AUS-Taste ca. 8 s lang gedrückt halten. Beide LEDs leuchten und ein Quittungssignal ertönt, die Ruftonauswahl ist aktiviert.
Durch Drücken der folgenden Tasten kann ein Rufton gewählt werden. Sie können aus 13 Tönen wählen.
2a
Türrufton von der Außenstation wählen*
Die Türöffnertaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
2b
Türrufton von Etagentür wählen
Die Lichttaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
2c
Internrufton wählen
Die Steuertaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
3
Ruf AUS-Taste kurz drücken. Oder wird für ca. 8 s keine Taste mehr betätigt, beendet das Gerät die Ruftonauswahl automatisch. Beide LEDs gehen aus und ein Quittungssignal ertönt, die Ruftonauswahl ist deaktiviert.
* Der Rufton ist für alle Außenstationen identisch und kann nur für alle identisch ausgewählt werden.
Zur Auswahl eines zweiten Türruftones ist die Aktivierung der Ruftonunterscheidung durch Änderung der Audio-AS-Grenze erforderlich. Die Änderung der Audio-AS-Grenze ist nur mit der Konfigurationssoftware configo™ möglich.
Lautstärken einstellen
Jeweils in 8 Stufen einstellbar. Ein Signalton gibt beim Drehen des Ruftonlautstärkereglers (1) die eingestellte Lautstärke wieder. Ist das Einstellen beendet, wird der eingestellte Rufton in der eingestellten Lautstärke wiedergegeben.
Drehen Sie den Lautstärkeregler (1) im Uhrzeigersinn, um die Lautstärke zu reduzieren.
Drehen Sie den Lautstärkeregler (1) gegen den Uhrzeigersinn, um die Lautstärke zu erhöhen.
Hörer anschließen
Konfiguration
Konfigurationsmöglichkeiten
Funktion
Manuell
TCSK
configoTM ab Version 1.6.x
Ruftonlautstärke
X
−
−
Sprachlautstärke
X
−
−
Ruftöne für Türrufe, Internrufe und Etagenrufe auswählen
X
−
X
Rufton für Türruf 2
−
−
X
Parallelzuordnung
−
X
X
Senden der Absender-Serien-nummer bei Internruf (immer aktiv)
* Wurde die Etagentüröffnerfunktion im EEPROM aktiviert und ist gleichzeitig die Türöffnerautomatikfunktion mittels Funktionstaste eingeschaltet, dann wird automatisch beim Betätigen der Etagenruftaste die Steuerfunktion 11 gesendet. Ist die Türöffnerautomatikfunktion abgeschaltet, wird beim Betätigen des Etagenrufes die normale Etagentüröffnerfunktion ausgeführt.
Programmieren mit dem Servicegerät TCSK
Ausführliche Informationen finden Sie im Handbuch bzw. in der Kurzbedienungsanleitung. Klicken Sie auf die nachfolgenden Links, um das Handbuch bzw. die Kurzbedienungsanleitung zu öffnen:
Alle Geräte am TCS:BUS besitzen eine einmalige Seriennummer.

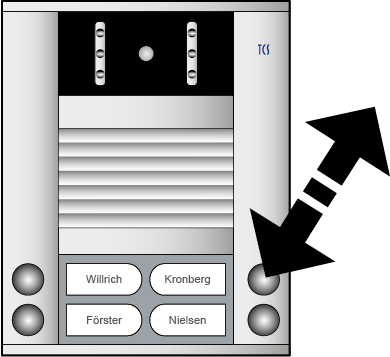

Der Klingeltaste an einer Außenstation wird die Seriennummer einer Innenstation zugeordnet. Die Zuordnung wird im EEPROM der Außenstation gespeichert.
Voraussetzungen für die Programmierung:
Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist.
Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist.
Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet.
Prüfen Sie, ob eine Programmiersperre gesetzt ist.
Bei gesetzter Programmiersperre können Sie keine Klingeltasten programmieren.
Zum Aufheben der Programmiersperre benötigen Sie das Servicegerät TCSK oder die Konfigurationssoftware configo™.
Bevor eine bereits programmierte Klingeltaste neu programmiert werden kann, muss die Programmierung gelöscht werden.
Ablauf Klingeltastenprogrammierung
1

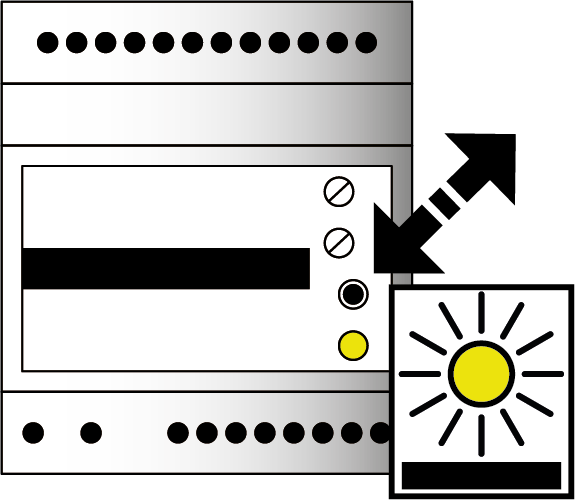

Programmiermodus am Steuer- und Versorgungsgerät einschalten
Drücken Sie kurz a) die RUN/PROG-Taste.
Die LED blinkt. Der Programmiermodus der Anlage ist eingeschaltet.
a) Drücken Sie die Run/Prog-Taste nicht länger als 5 s. Andernfalls wird die Lichtschaltfunktion an der Außenstation aktiviert.
Abhilfe: Drücken Sie erneut die Run/Prog-Taste, um den Programmiermodus auszuschalten. Drücken Sie kurz die
Run/Prog-Taste, um den Programmiermodus wieder einzuschalten. Setzen Sie Ihre Programmierung fort.
2
Programmierung einer Klingeltaste löschen b)
Drücken Sie die Klingeltaste, die gelöscht werden soll ca. 6 s bis eine Tonfolge ertönt.

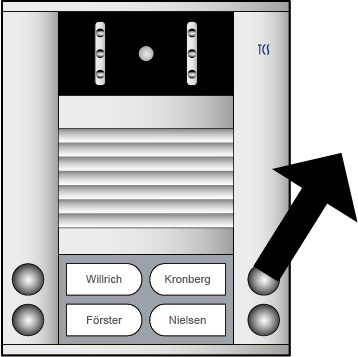

Lassen Sie die Klingeltaste los.
Wiederholen Sie den Schritt, um weitere Klingeltasten zu löschen.
b) Nicht erforderlich, wenn die Klingeltaste noch nicht programmiert wurde.

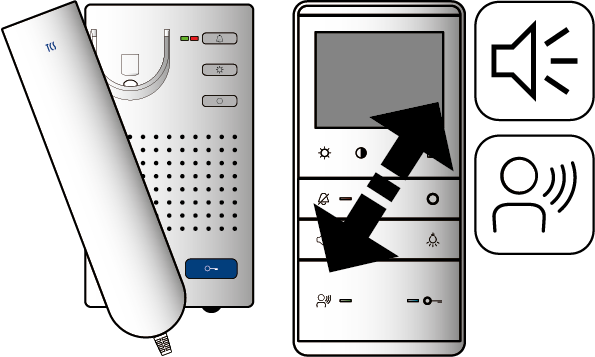

Stellen Sie eine Sprechverbindung zur Außenstation her. c)
Drücken Sie kurz die zu programmierende Klingeltaste.
Ein Rufton ertönt an der Außen- d) e) und Innenstation.
Beenden Sie die Sprechverbindung.
c) Nehmen Sie bei Hörergeräten den Hörer ab und drücken Sie bei Freisprechgeräten die Sprechentaste. Mögliche Tastensymbole
auf der Sprechentaste.
d) Ist ein Progsperr-Ton (langer hoher Ton, langer tiefer Ton ) zu hören, ist die Außenstation mit einer
Programmiersperre versehen.
e) An Außenstation (ab Bj. 2009) ertönt ein Quittungston, wenn die Seriennummer der Innenstation empfangen wurde.
3b
Klingeltaste programmieren mittels Etagentaster

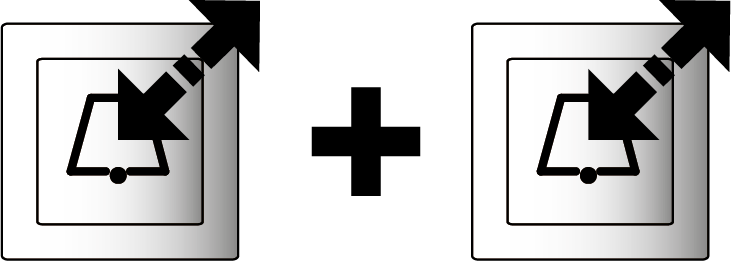

Drücken Sie 2x innerhalb von 3 s hintereinander den Etagentaster. Jeweils 1 Rufton ertönt.
Drücken Sie kurz die zu programmierende Klingeltaste.

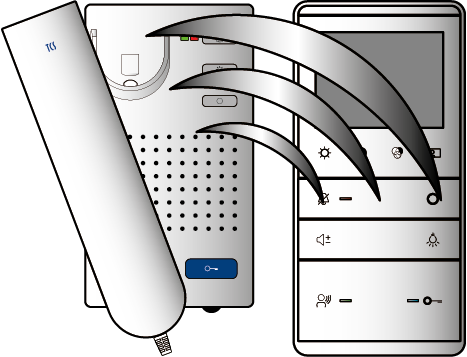

Ein Rufton an der Außenstation und ein Rufton an der Innenstation ertönt.
4a
Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Sprechverbindung f)
6 s
6 s
Stellen Sie eine Sprechverbindung zur Außenstation her.
Drücken Sie die zu programmierende Klingeltaste bis ein Prog2-Ton und danach ein NoProg-Ton ertönt sowie danach ein Rufton an der Außen- und Innenstation.
Lassen Sie die Klingeltaste los.
Beenden Sie die Sprechverbindung.
f) Ruft eine 2 Innenstation von der Klingeltaste der Außenstation.
Soll der Etagentaster die gleiche Funktionalität haben, muss die Funktion Parallele Seriennummer an der 1 Innenstation
aktiviert werden. Die Funktion kann mit dem Servicegerät TCSK oder configoTM aktiviert werden.
4b
Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Etagentaster
6s
6s
Stellen Sie eine Sprechverbindung zur Außenstation her.
Drücken Sie die zu programmierende Klingeltaste bis ein Prog2-Ton und danach ein NoProg-Ton ertönt sowie danach ein Rufton an der Außen- und Innenstation.
Lassen Sie die Klingeltaste los.
5
Ende der Programmierung
Drücken Sie kurz die RUN/PROG-Taste.
Die LED leuchtet
Der Programmiermodus der Anlage ist ausgeschaltet.
Reinigung
ACHTUNG! Funktionsverlust durch Kurzschluss und Korrosion. Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können
durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie die Außen mit einem trockenen oder angefeuchteten Tuch.
ACHTUNG! Beschädigung des Gerätes Aggressive und kratzende Reinigungsmittel beschädigen die Oberfläche. Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel. Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.
Konformität
Konformitätserklärungen sind abrufbar unter www.tcsag.de, Downloads, Handelsinformationen.
Entsorgungshinweise
Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung.
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.
Gewährleistung
Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.
Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188.
Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.
6 s
6 s
