Produktinformation

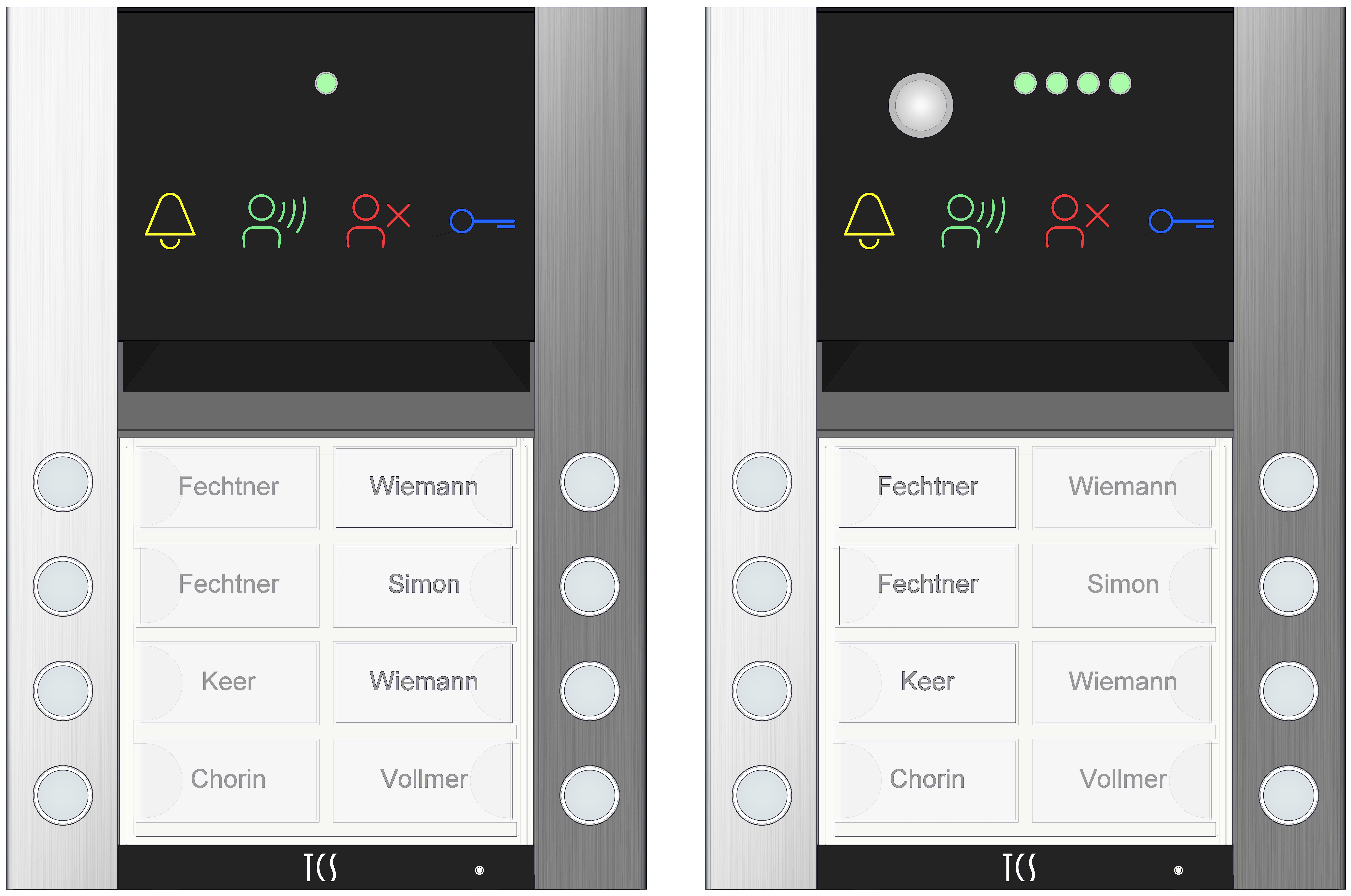

Audio-Außenstation
ASA1x0xxx-0010
 Video-Außenstation
AVA6x0xxx-0010

Placeholder image
Info
Diese Produktinformation ist gültig für die Serie PES Pro ab Baujahr 06/2026.

Lieferumfang

1x TCS-Außenstation (Video oder Audio)

1x Entnahmewerkzeug

Anschlussklemme(n) je nach Variante (1x Audio, 2x Video)

Namensschildfolie

Namensschildträger für optional Einzelschilder

Produktinformation

Programmiertabelle


Hinweise zur Produktinformation



Info
Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.

Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.

weiterführende informationen Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar.
weiterführende informationen Weiterführende Informationen finden Sie im TCS Systemhandbuch, im Downloadbereich unter: www.tcsag.de verfügbar.

Verwendete Symbole für Warnhinweise


Symbol Signalwort Erläuterung
achtung WARNUNG! Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
achtung ACHTUNG! Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten können.

Weitere verwendete Symbole und Kennzeichnungen


info Wichtiger Hinweis
info Videokennzeichnung nach DIN 33450
Placeholder image Handlungsschritt
Placeholder image Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
Placeholder image Aufzählung, Listeneintrag 1. Ebene
Placeholder image Aufzählung, Listeneintrag 2. Ebene
Placeholder image Erläuterung

Sicherheitshinweise

Allgemeine Sicherheitsbestimmungen

Info
Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.
WARNUNG!  Lebensgefahr durch elektrischen Schlag.
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselstrongnung die Sicherheitsforderungen nach DIN VDE 0100.
Info

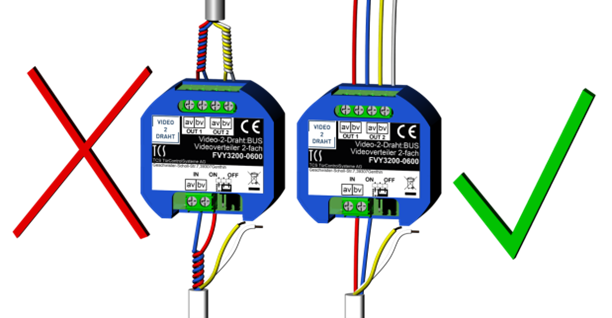

Beachten Sie bei der Installation von TCS -Anlagen sind die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem:
  • getrennte Führung von Starkstrom- und Schwachstromleitungen
  • Mindestabstand von 10 cm bei gemeinsamer Leitungsführung
  • Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen
  • Verwendung handelsüblicher Fernmeldeleitungen, z. B. J‑Y (St) Y mit 0,8 mm Durchmesser
  • vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden
  • Beachten Sie für die Installation von TCS:VoIP-Geräten die allgemein gültigen Normen der strukturierten Verkabelung von Kommunikationsanlagen EN50173‑1. Verwenden Sie immer Datenleitungen mit mindestens dem Standard CAT5e.

Blitzschutzmaßnahmen

ACHTUNG!  Beschädigung des Gerätes durch Überspanung

Sichern Sie die Niederspannungsanlage gegen Überspannung.

Hinweise Videoüberwachung nach DIN 33450

Das Erstellen und Speichern von Videoaufnahmen kann Persönlichkeitsrechte verletzen. Beachten Sie bei der Aufstellung und dem Betrieb von Videokomponenten immer die geltenden Rechts- und Kennzeichnungsvorschriften.

Hinweise zur DS-GVO

Info
Hinweise zur Einhaltung der Datenschutz-Grundverordnung (DS-GVO) und eine Anleitung zum Umgang mit TCS: Video-Türsprechanlagen finden Sie auf unserer Homepage unter folgenden Link: https://www.tcsag.de/fileadmin/user_upload/TCS_DE/Metanavigation/Service_Support/DSGVO-Anleitung.pdf

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

Die Geräte der Serie PES PRO sind Audio- oder Video-Außenstationen für die Kommunikation mit TCS-Innenstationen. Die Geräte sind universal im TCS:BUS oder Video-2-Draht:BUS einsetzbar (Mischanlagen sind nicht zulässig). Die Geräte sind für die Aufputzmontage im Außenbereich geeignet. Die Geräte sind nicht kompatibel zu Sprechanlagen anderer Hersteller.

Info
Die Geräte sind universell in folgenden TCS-Technologien einsetzbar:

Info
Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.

Artikelübersicht

Audio-2/3-Draht:BUS

Artikelnummer Anzahl Klingeltasten Artikelnummer Anzahl Klingeltasten
ASA110101-0010 1 ASA120212-0010 12
ASA110102-0010 2 ASA120214-0010 14
ASA110103-0010 3 ASA120216-0010 16
ASA110104-0010 4 ASA130218-0010 18
ASA110206-0010 6 ASA130220-0010 20
ASA110208-0010 8 ASA130222-0010 22
ASA120210-0010 10 ASA130224-0010 24

Video-6-Draht:BUS | Video-2-Draht:BUS

Artikelnummer Anzahl Klingeltasten Artikelnummer Anzahl Klingeltasten
AVA610101-0010 1 AVA120212-0010 12
AVA610102-0010 2 AVA120214-0010 14
AVA610103-0010 3 AVA120216-0010 16
AVA610104-0010 4 AVA130218-0010 18
AVA610106-0010 6 AVA130220-0010 20
AVA610108-0010 8 AVA130222-0010 22
AVA620210-0010 10 AVA130224-0010 24

Kurzbeschreibung


gültig für AVA6x0xxx-0010, Video-Außenstation:


gültig für AVA6x0xxx-0010 (V6D):

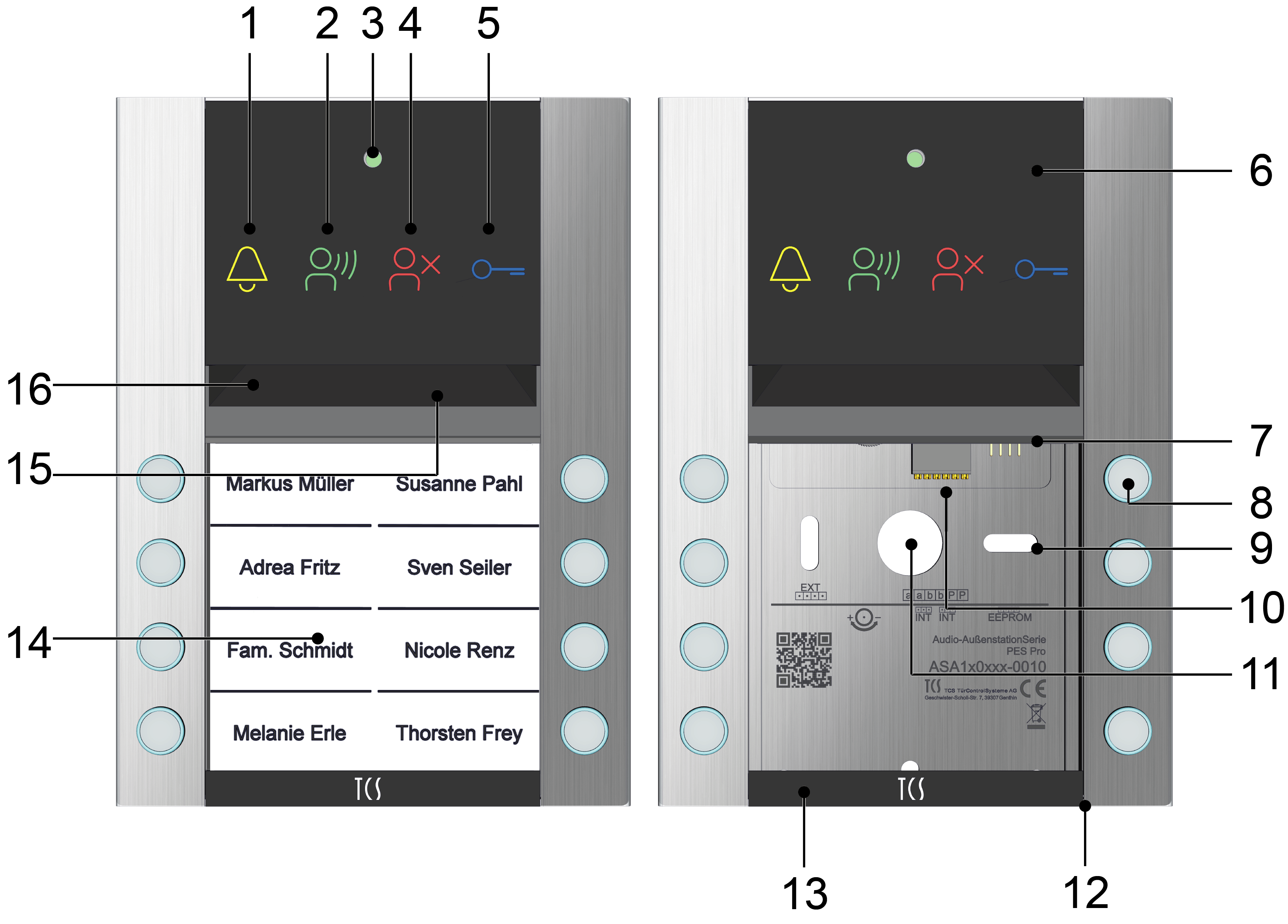

Geräteübersicht ASA1x0xxx-0010 (Audio-Außenstation)

Information
ASA1x0xxx-0010
1. Symbol Rufen (LED gelb) 9. Anschlussklemme: TCS:BUS (a, a, b, b, P und P)
2. Symbol Sprechen (LED grün) 10. Befestigungsbohrungen
3. Lichtsensor Namensfeld- und Tastenmodul 11. Kabeldurchführung
4. Symbol Fehleranzeige (LED rot) 12. Verschraubung Verriegelungsblende (SW 1,3 mm)
5. Symbol Türöffner (LED blau) 13. Verriegelungsblende
6. Kommunikationsmodul 14. Namensschild beleuchtet

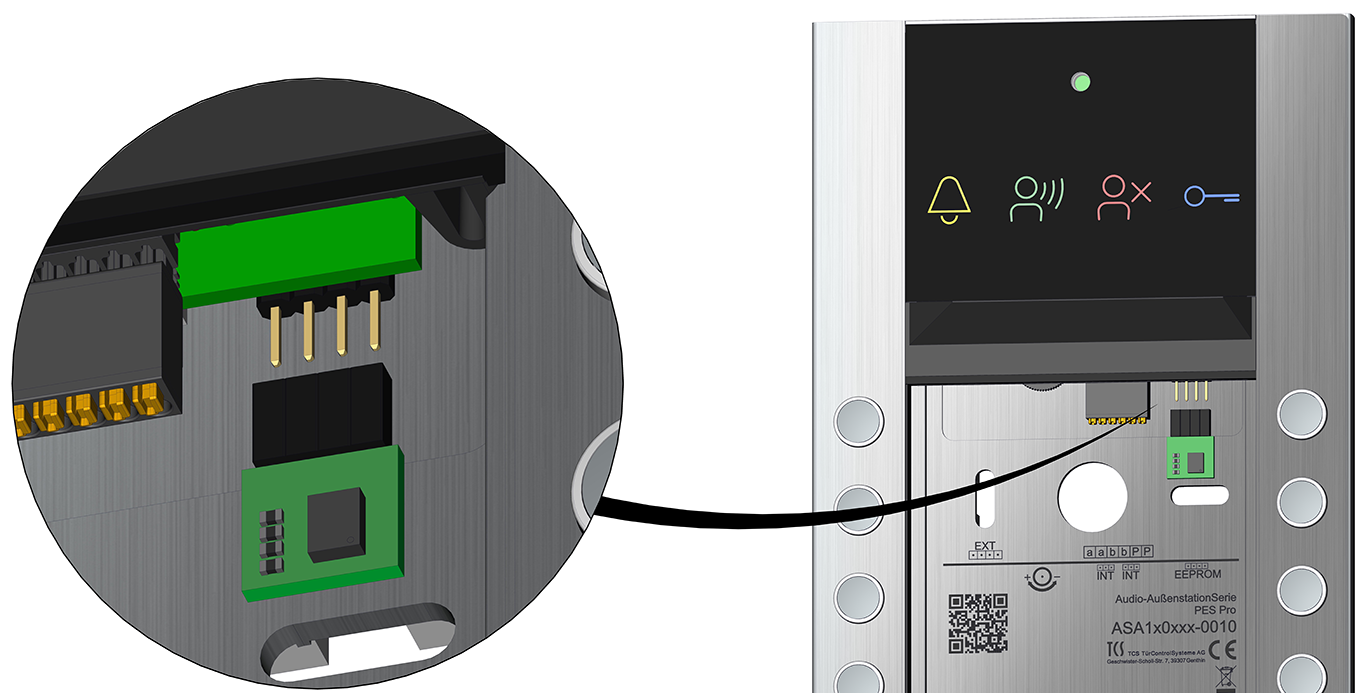

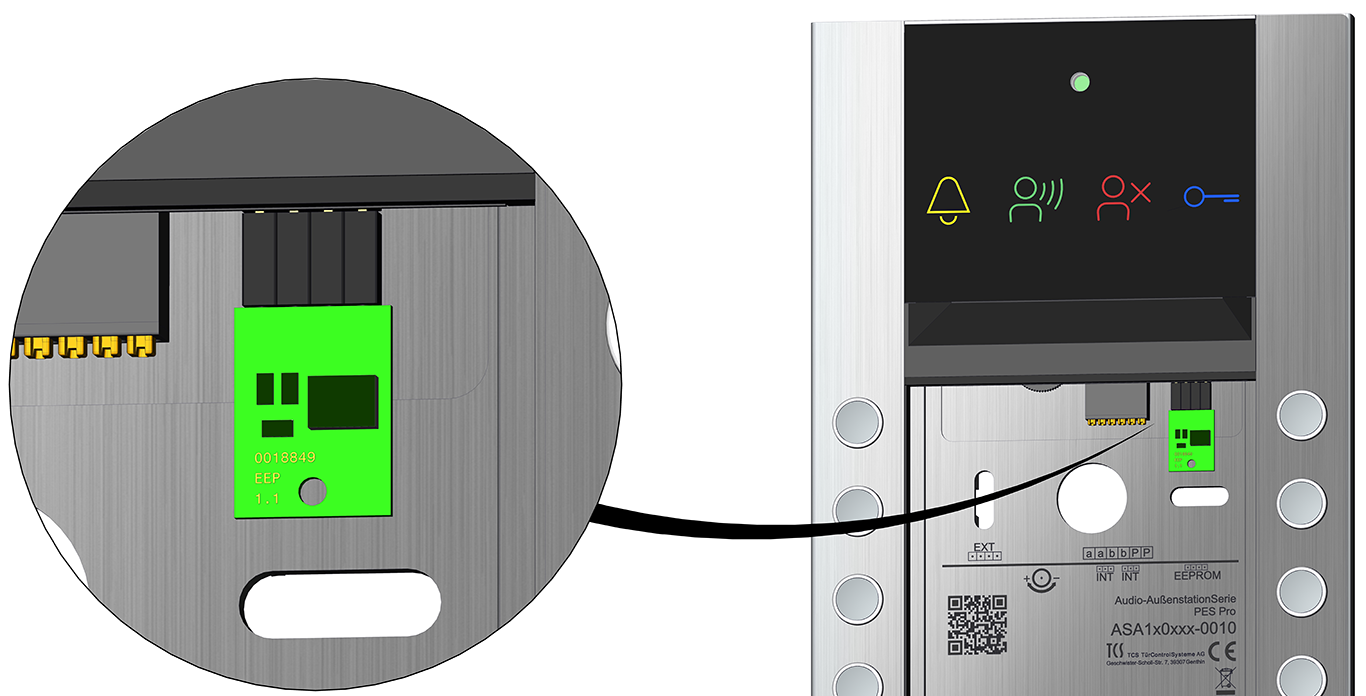

7. Anschluss für EEPROM 15. Lautsprecher
8. Klingeltaste 16. Mikrofon

Information

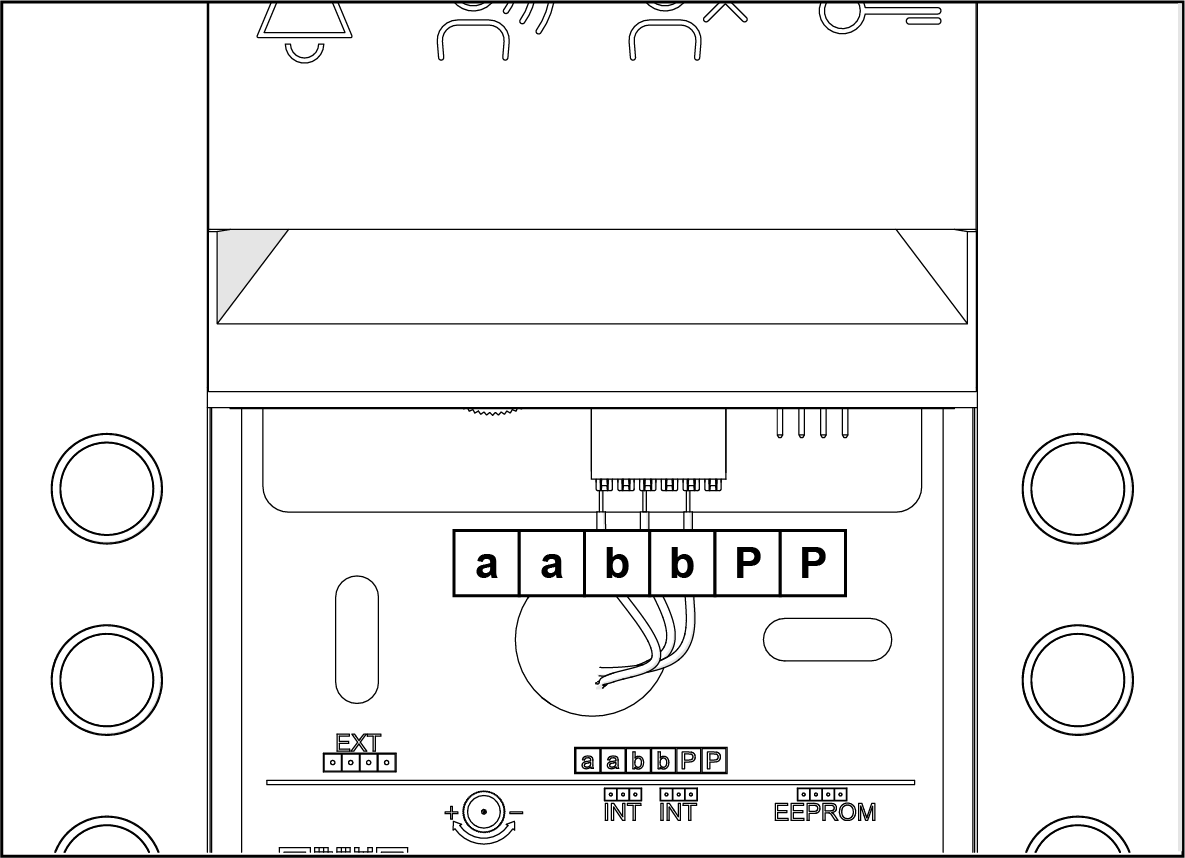

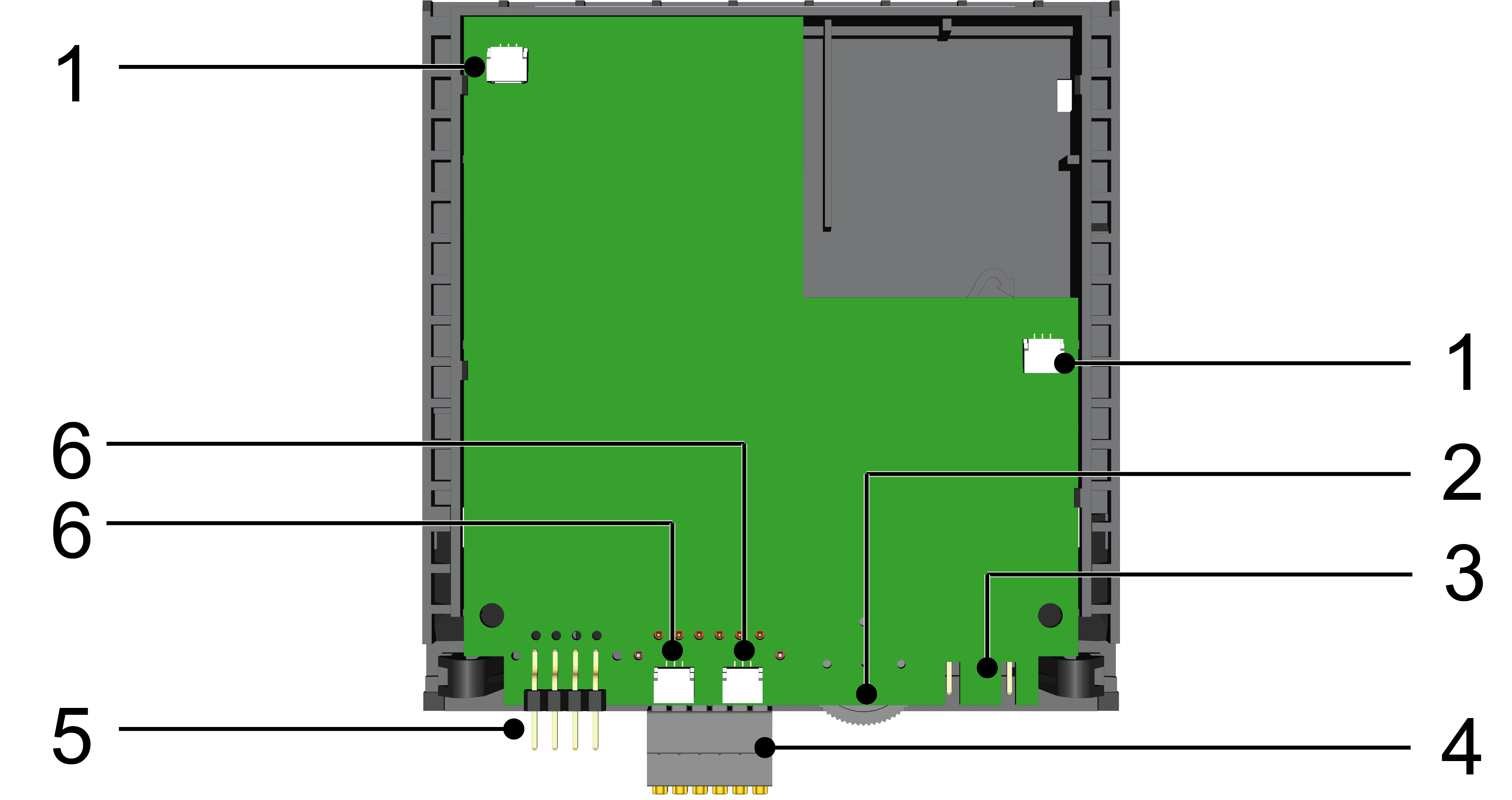

Kommunikationsmodul Audio
1. Anschlüsse Klingeltastenmodule 4. Anschluss TCS:BUS b, b, P und P)

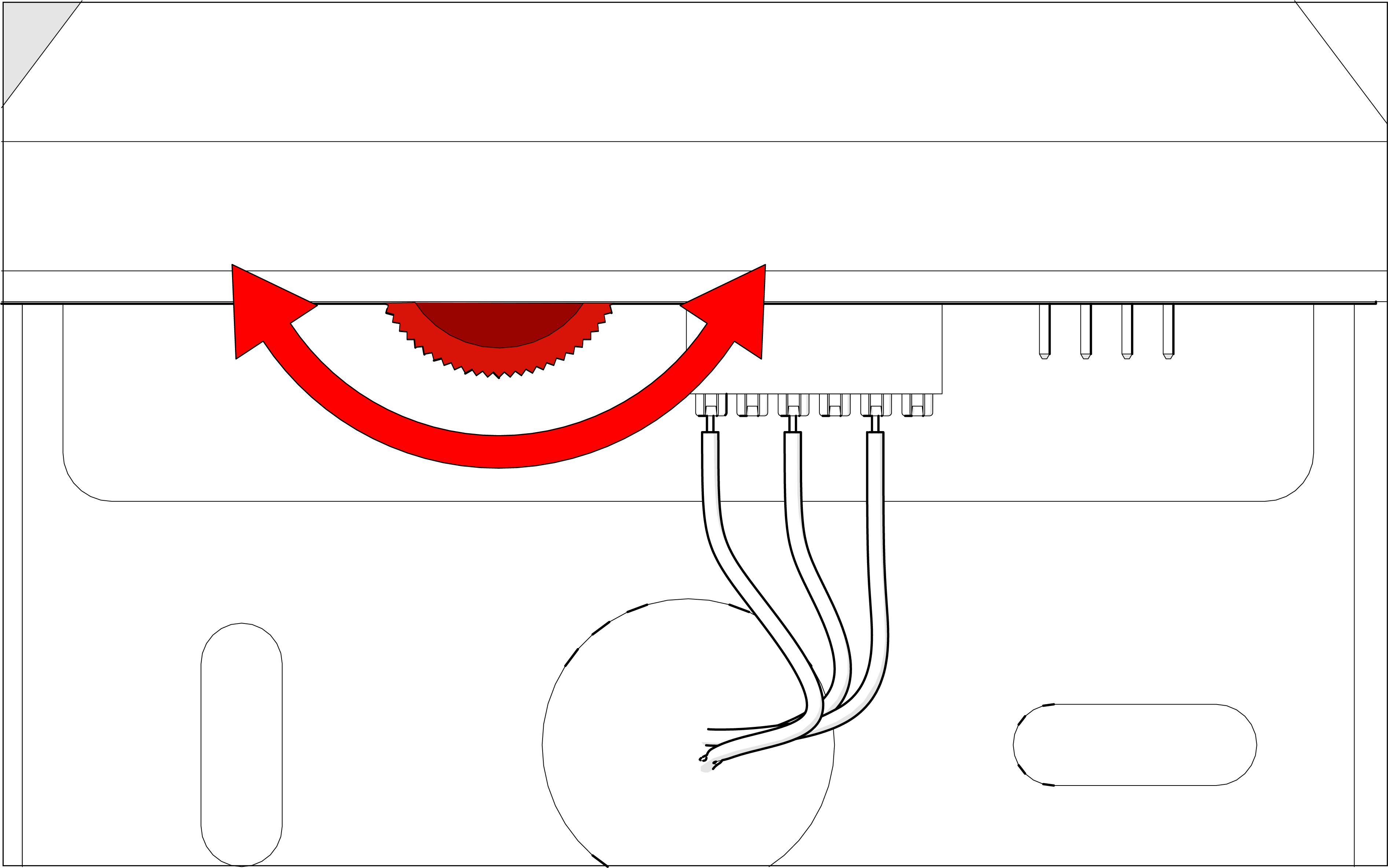

2. Lautstärkeregler Quittungstöne und Lautsprecher 5. Anschluss EEPROM
3. EXT (z.B. Anschluss Klingeltastenerweiterung) 6. Freie Anschlüsse für Erweiterungen (z.B. Relaismodul)

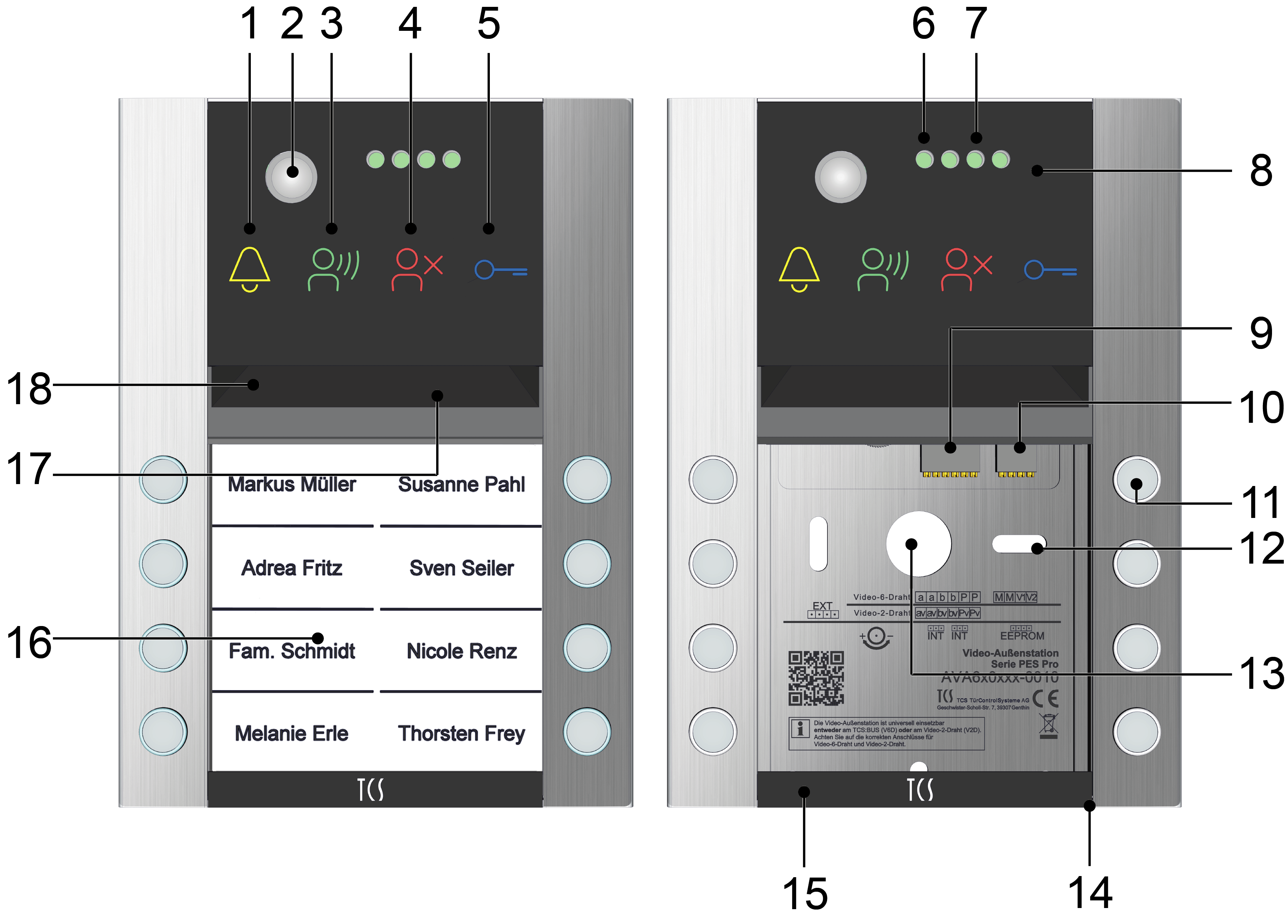

Geräteübersicht AVA6x0xxx-0010 (Video-Außenstation)

Information
AVA6x0xxx-0010
1. Symbol Rufen (LED gelb) 10. Anschluss Videosignal für TCS:BUS (M, M, V1 und V2)
2. Kamera 11. Klingeltaste
3. Symbol Sprechen (LED grün) 12. Befestigungsbohrungen
4. Symbol Fehleranzeige (LED rot) 13. Kabeldurchführung
5. Symbol Türöffner (LED blau) 14. Verschraubung Verriegelungsblende (SW 1,3 mm)
6. Lichtsensor 15. Verriegelungsblende
7. Infrarot-LEDs 16. Namensschild beleuchtet
8. Kommunikationsmodul 17. Mikrofon

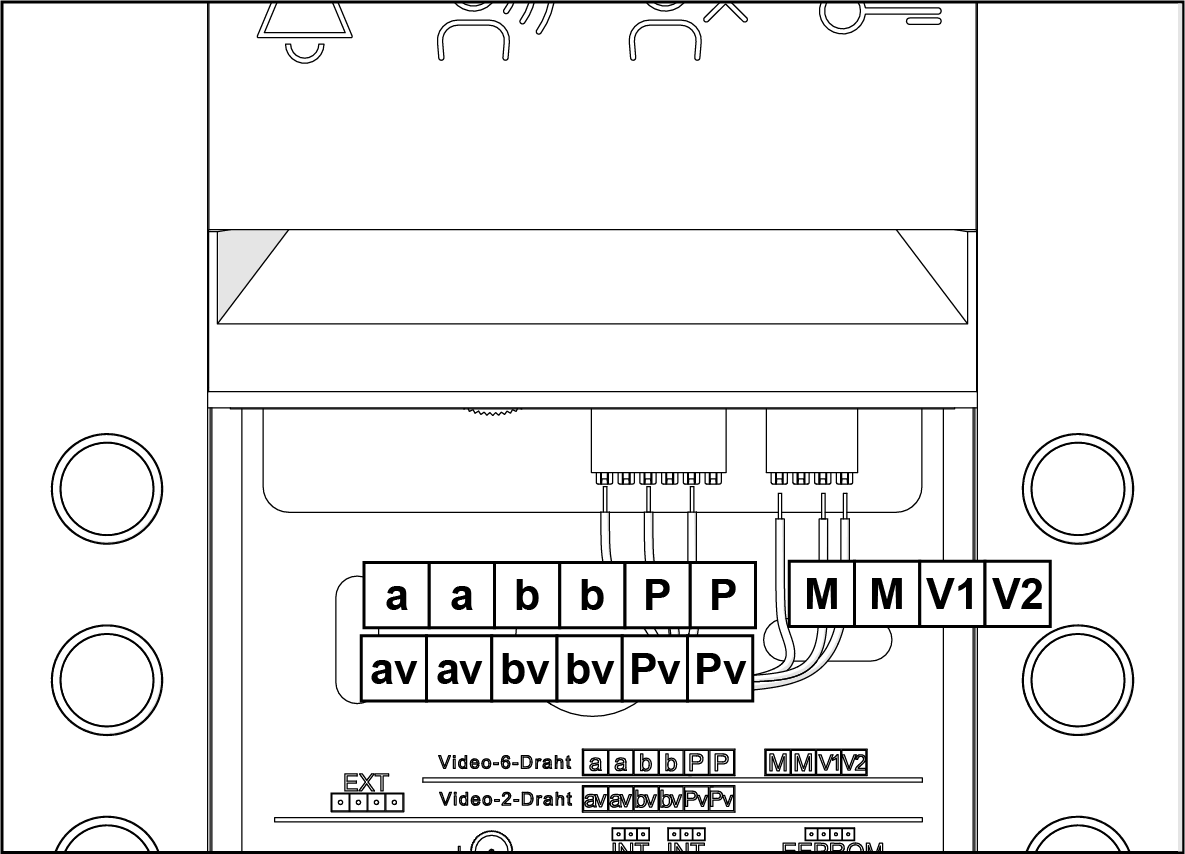

9. Anschlussklemme: TCS:BUS (a, a, b, b, P und P)Anschlussklemme Video-2-Draht (av, av, bv, bv, Pv und Pv) 18. Lautsprecher

Information

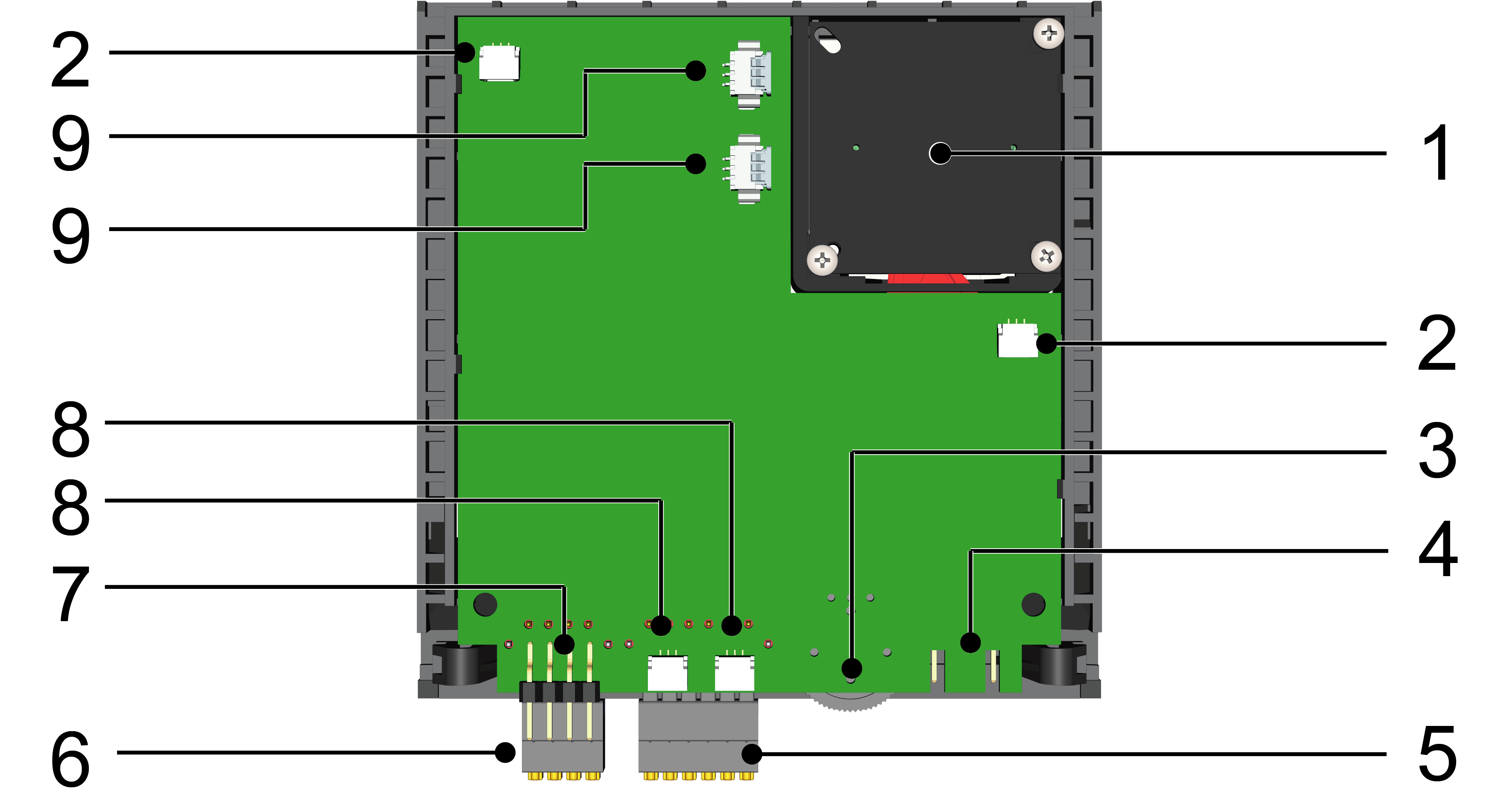

Kommunikationsmodul Video
1. Kamera 6. Anschluss Videosignal für TCS:BUS (6-Draht)
2. Anschlüsse Klingeltastenmodule 7. Anschluss EEPROM
3. Lautstärkeregler Quittungstöne, Lautsprecher und Video-pegel 8. Freie Anschlüsse für Erweiterungen (z.B. Relaismodul)
4. EXT (z.B. Anschluss Klingeltastenerweiterung) 9. Anschluss Kamera
5. Anschluss TCS:BUS und Video-2-Draht:BUS

Anzeige und Bedienelemente

Symbol Bezeichnung Funktion
Placeholder image Rufen (LED gelb)
  • aus: Gerät ist in Betriebsbereitschaft (kein Ruf einer Innenstation)
  • leuchtet: Türbereitschaft (kein Sprechen)
  • blinkt: (1 Hz; 1:1): 3 s nach Auslösen der Klingeltaste
placeholder image Sprechverbindung (LED grün)
  • aus: Gerät ist in Betriebsbereitschaft (keine aktive Sprechverbindung)
  • leuchtet: aktive Sprechverbindung zu einer Innenstation
placeholder image Fehleranzeige (LED rot)
  • aus: Gerät ist in Betriebsbereitschaft
  • blinkt: (1 Hz; 1:1): Programmiermodus aktiviert
  • aus: (1 Hz; 1:7): Fehleranzeige
placeholder image Türöffner (LED blau)
  • aus: Gerät ist in Betriebsbereitschaft
  • leuchtet: Türöffner wurde ausgelöst
Alle Symbole
  • blinken: (1 Hz; 1:1): Firmware-Update wird geladen
placeholder image Klingeltaste(n)
  • Betätigen einer programmierten Klingeltaste löst Klingeln an der Innenstation aus.
  • Betätigen einer nicht programmierten Klingeltaste löst die Lichtschaltfunktion aus.
  • Bildaufschaltung an der Innenstation bei Betätigung einer Klingeltaste.

Technische Daten IVW6420-0145

ASA1x0xxx-0010 AVA6x0xxx-0010
Versorgungsspannung TCS:BUS 24 V ± 8 % (Versorgungs- und Steuergerät)
Versorgungsspannung Video-2-Draht:BUS 32 V ± 8 % (Versorgungs- und Steuergerät)
Betriebsspannung 18 bis 32,4 V DC
TCS:BUS
Eingangsstrom in Ruhe 2-Drahtbetrieb: I(a) = 5,60 mA
I(a max.) = 94 mA
3-Drahtbetrieb: I(a) = 0,26 mA
I(P) = 4,80 mA		 I(a) = 0,26 mA
I(P) =22,70 mA
maximaler Eingangsstrom I(P max.) = 46,00 mA I(P max.) = 108,00 mA
Video-2-Draht:BUS
2-Drahtbetrieb: I(av) = 5,30 mA
I(av max.) = 63 mA		 I(av) = 9,70 mA
I(av max.) =120,0 mA
3-Drahtbetrieb: I(av) = 0,36 mA
I(Pv) = 4,70 mA
I(Pv max.) = 34,0 mA		 I(av) = 0,36 mA
I(av max.) = 8,80 mA
I(Pv max.) = 73,0 mA
Schutzart IP44
zulässige Umgebungstemperatur -25 ... +55 °C
Gehäuse Aluminium, eloxiert
Namensschildglas Acrylglas
gültig für AVA6x0xxx-0010:
Kamera color-Kamera CMOS-Sensor, 600 TVL
Lichtempfindlichkeit 0 Lux (IR an), 1 Lux (IR aus);
Tag-/Nachtumschaltung
Brennweite f 2,5 mm
diagonaler Erfassungswinkel 130°
Video-Ausgang 1 Vpp, symmetrisch, 1 Vss FBAS

Montage und Installation

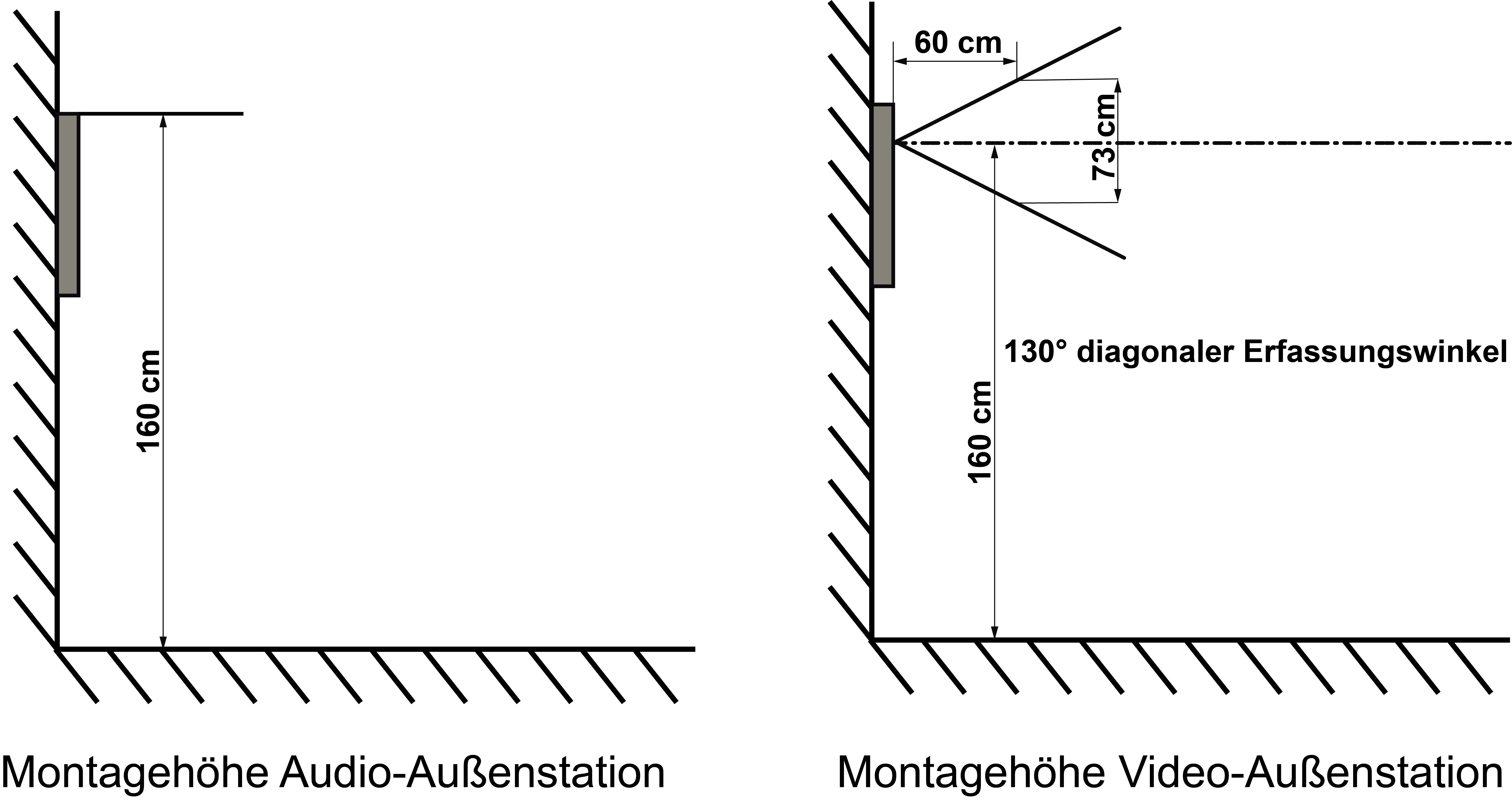

Montagehöhe

Montageort

Um eine optimale Videobildqualität zu erreichen, vermeiden Sie die Ausrichtung der Kamera auf:

Placeholder image

ACHTUNG!  Beschädigung des Gerätes durch Überspanung

Dichten Sie die Außenstation unter keinen Umständen mit Silikon ab! Kondenswasser muss ablaufen und verdunsten können.

Gehäuse öffnen und schließen

Alternativ zum neuen TCS-Entnahmewerkzeug kann auch der TCS-win:clip-Schlüssel verwendet werden. Für das Heraushebeln des Frontglases und des Beleuchtungsmoduls ist dieser allerdings weniger geeignet und läuft Gefahr zu brechen. Information

ACHTUNG!  Funktionsverlust

Stellen Sie sicher, dass bei der De- und Montage einzelner Komponenten keine dahinterliegenden Leitungen beschädigt oder eingeklemmt werden.

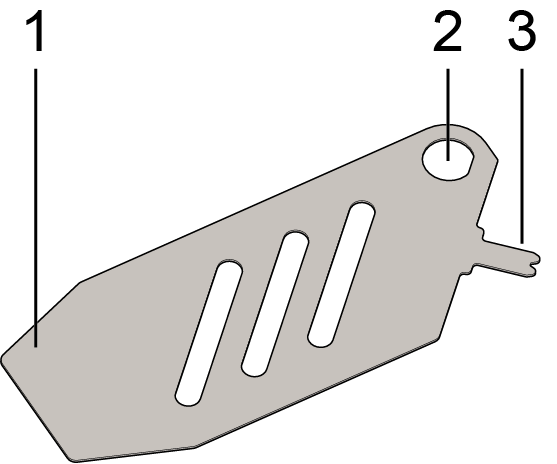

Öffnungswerkzeug

1. Hebelwerkzeug
2. Schlüsselring-Befestigung
3. win:clip - Öffnungswerkzeug

Information
Öffnungswerkzeug

Verriegelungsblende entfernen

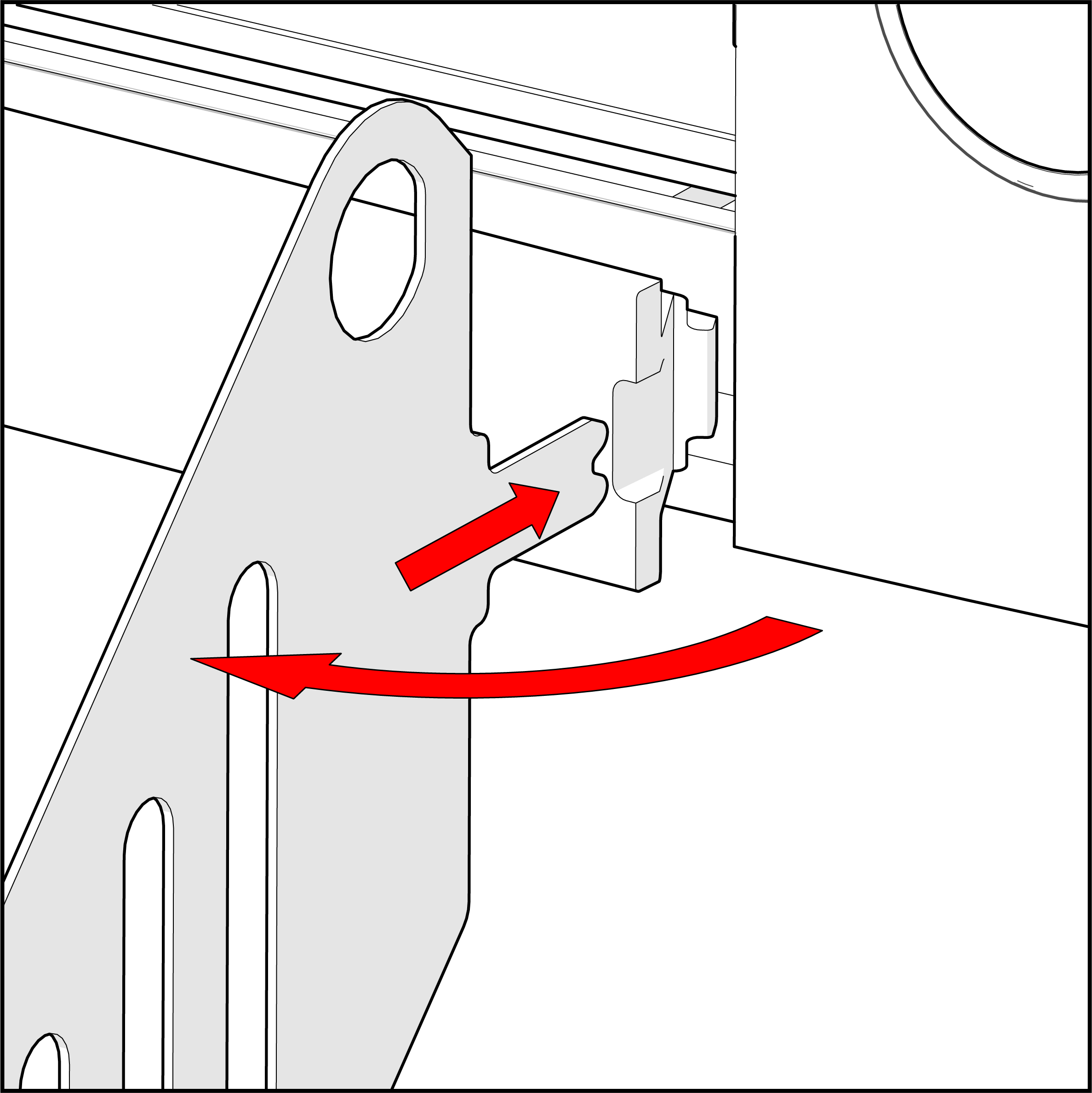

  1. Schieben Sie das TCS-Entnahmewerkzeug in die Aussparung der Verriegelungsblende. Dabei wird eine Feder zur Seite gedrückt und die Verriegelungsblende springt auf der rechten Seite hervor.
  2. Nehmen Sie die Verriegelungsblende ab.
Information
Verriegelungsblende entfernen

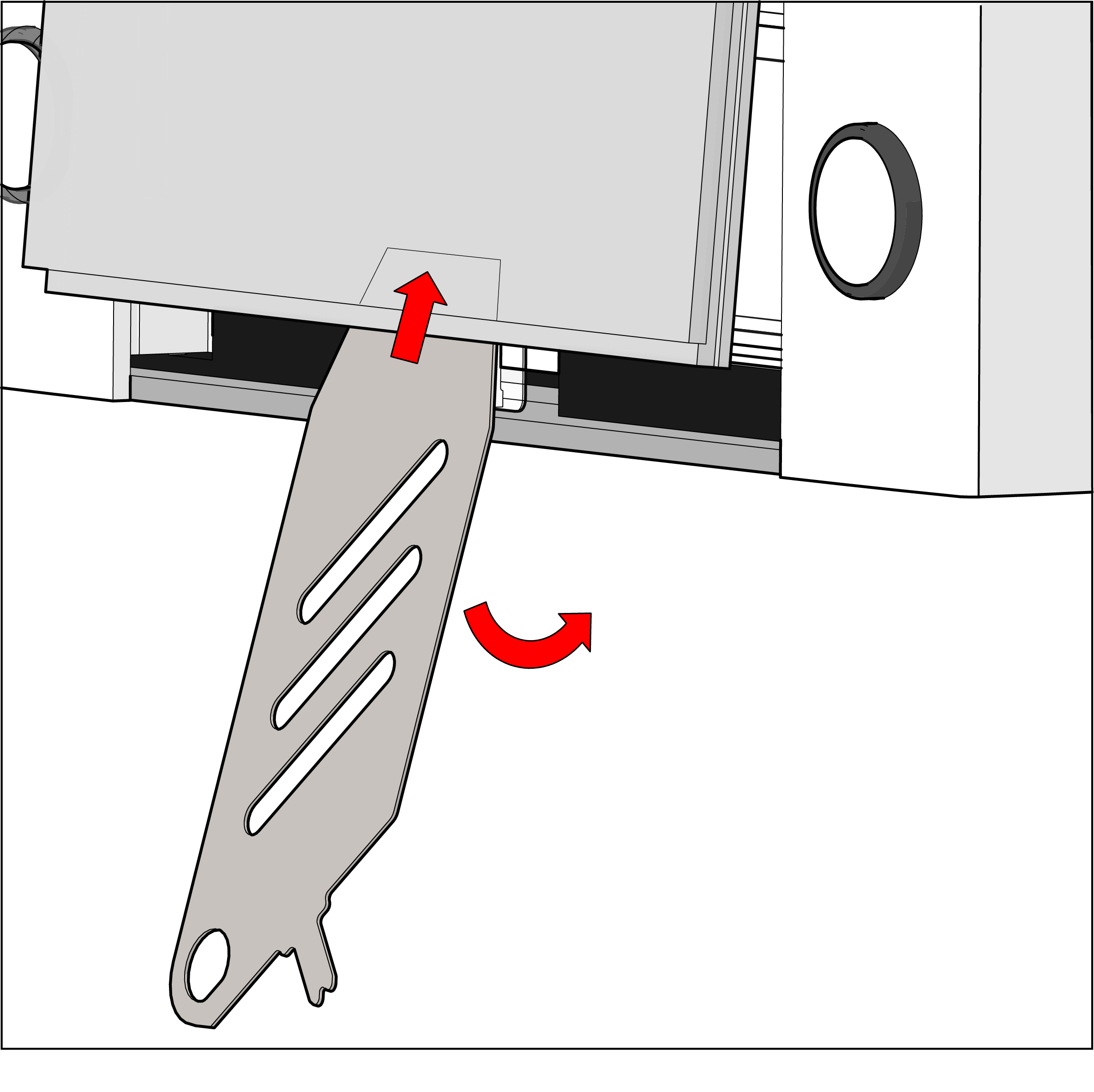

Frontglas, Namensschildträger und/oder Namensfolie entfernen

Info
Das Frontglas lässt sich leichter mit dem TCS-Entnahmewerkzeug, der als Hebel verwendet werden kann, entfernen.
  1. Schieben Sie mittig die breite Seite des Entnahme-werkzeugs ca. 5 bis 10 mm zwischen Frontglas und Namensschildträger ein.
  2. Hebeln Sie vorsichtig das Frontglas heraus.
  3. Nehmen Sie den Namensschildträger und/oder die Namensfolie heraus.
Information
Frontglas entfernen

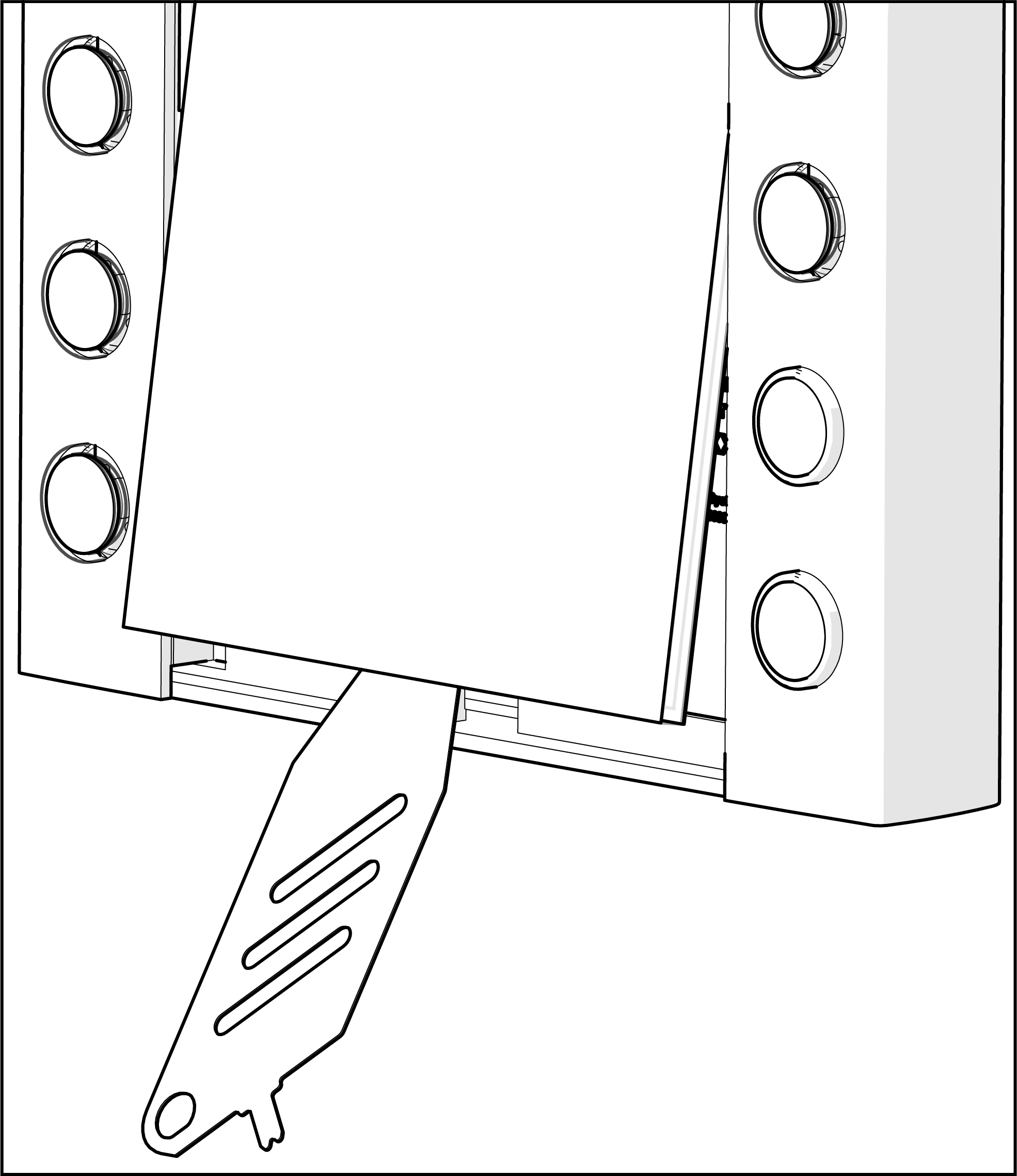

Beleuchtungsmodul entfernen

Info
Das Beleuchtungsmodul wird durch jeweils links und rechts angeordnete Halteklammern gehalten.
  1. Schieben Sie mittig die breite Seite des Entnahmewerkzeug zwischen Beleuchtungsmodul und Gehäuse.
  2. Hebeln Sie vorsichtig das Beleuchtungsmodul heraus.
  3. Lösen Sie rückseitig das Versorgungskabel vom Beleuchtungsmodul.
Information
Beleuchtungsmodul entfernen

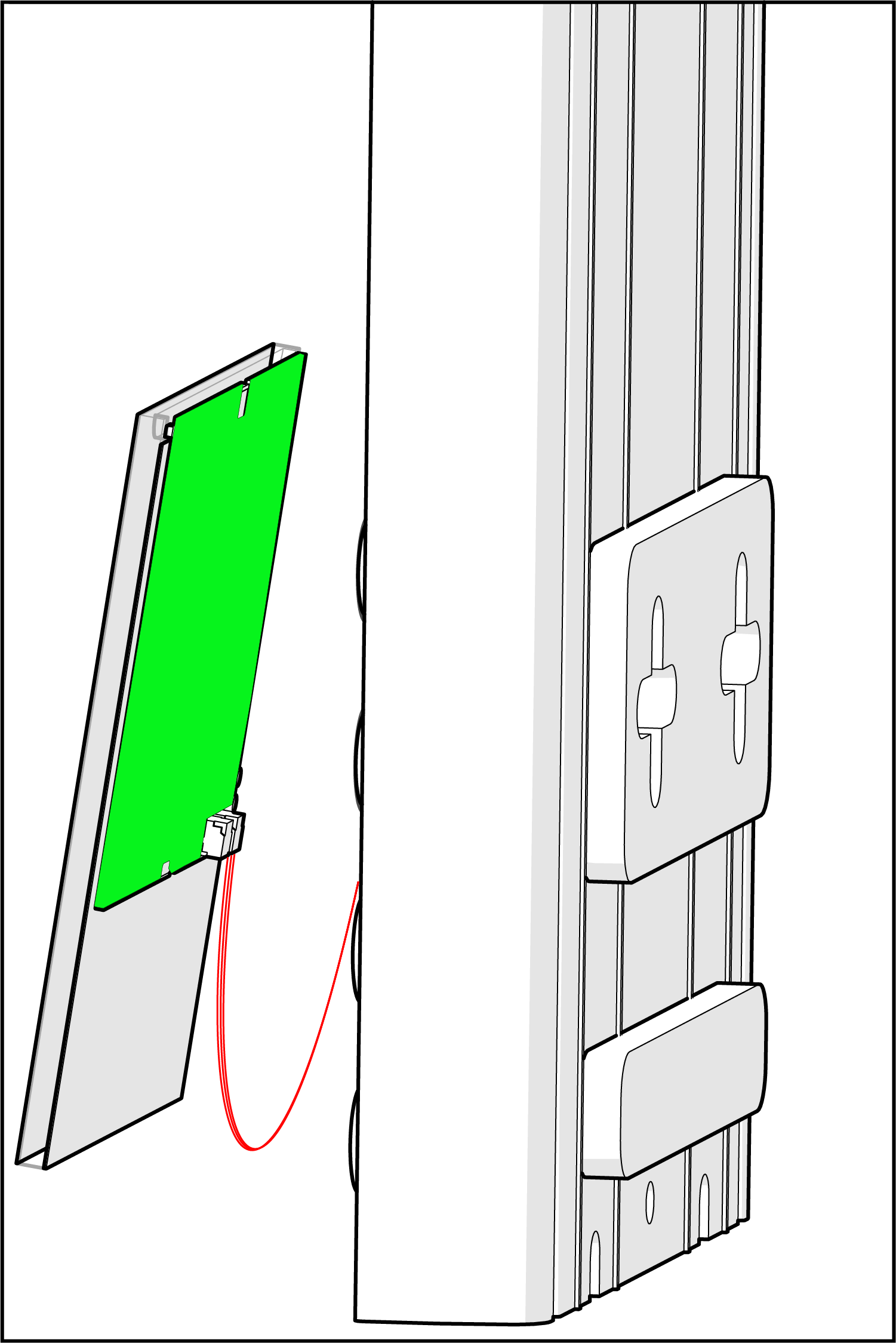

Beleuchtungsmodul einsetzen

  1. Schließen Sie rückseitig das Versorgungskabel am Beleuchtungsmodul an.
  2. Setzen Sie das Beleuchtungsmodul mit dem oberen Ende zuerst ein, bis es oben am Kommunikationsmodul anstößt.
  3. Drücken Sie das Beleuchtungsmodul von oben nach unten in die Halteklammern, bis es hör- und spürbar einrastet.
Info
Einbauposition Beleuchtungsmodul: Achten Sie darauf, dass die rückseitige Platine des Beleuchtungsmoduls nach oben zum Kommunikationsmodul zeigt.
Information
Beleuchtungsmodul einsetzen

Namensschilder beschriften

Beschriftungsvorlagen finden Sie online unter https://www.tcsag.de/download/beschriftungsvorlagen/

Lieferumfang und Funktion

Namensfolie: Dient als Träger für Beschriftungen (z.B. gedruckte Streifen aus einem Dymo-Labelprinter).

Information

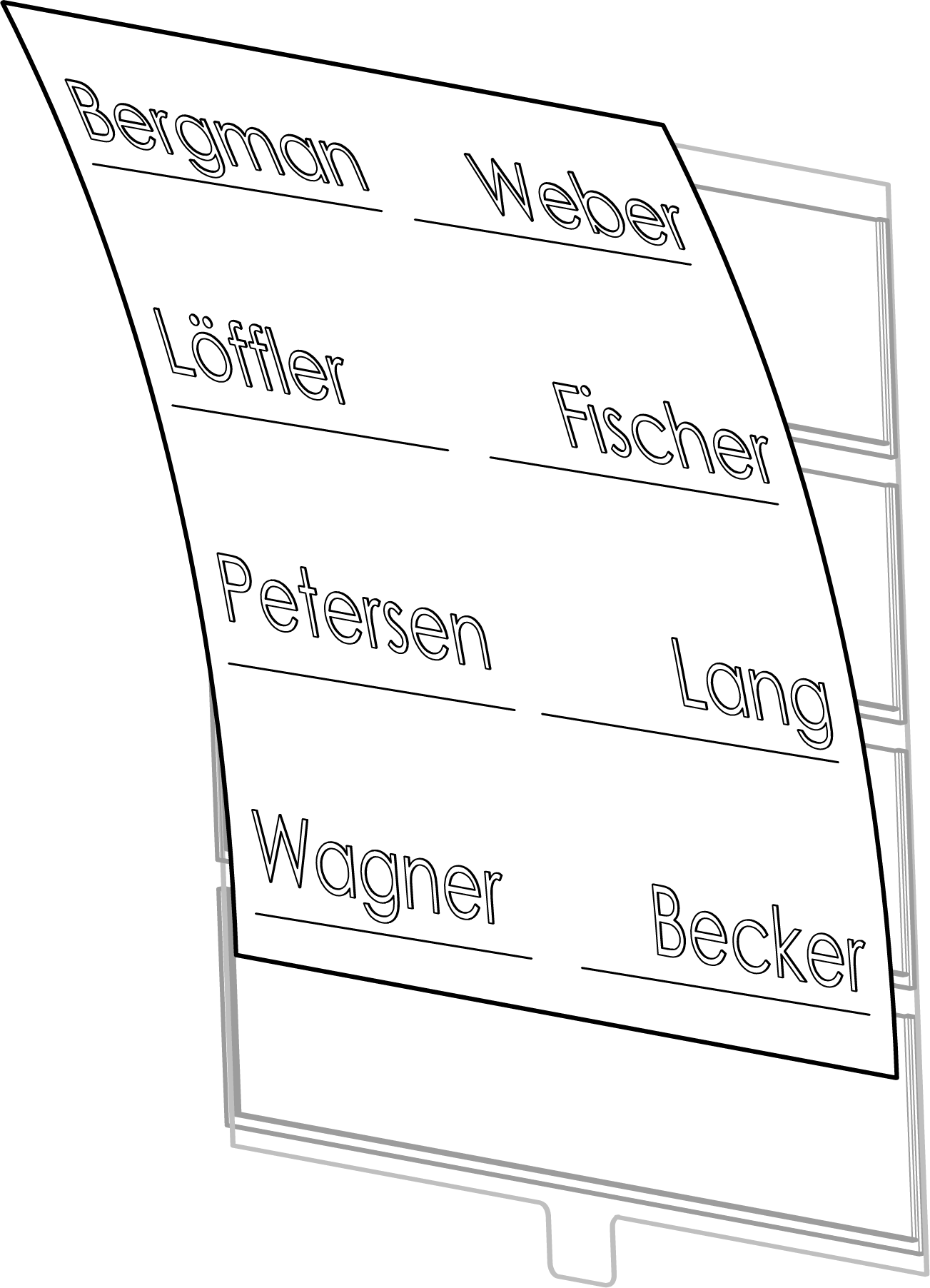

Namensfolie

Namensschildträger

Namensschildträger: Nimmt die Namensschilder auf. Diese werden vorab per Beschriftungsvorlage beschriftet, ausge-druckt und passend zugeschnitten. (Hinweis: Namensschilder sind nicht im Lieferumfang enthalten)

  1. Tragen Sie die gewünschten Namen in die Vorlagen ein.
  2. Drucken Sie die Namensschilder auf der Spezialfolie* aus.
  3. Schneiden Sie die Namensschilder an den Schnittmarkierungen zu.
* Sie können die Folien direkt bei TCS bestellen. Beschreibbare Polyesterfolie für Namensschilder DIN A4, siehe Ersatzteile / Zubehör
Information

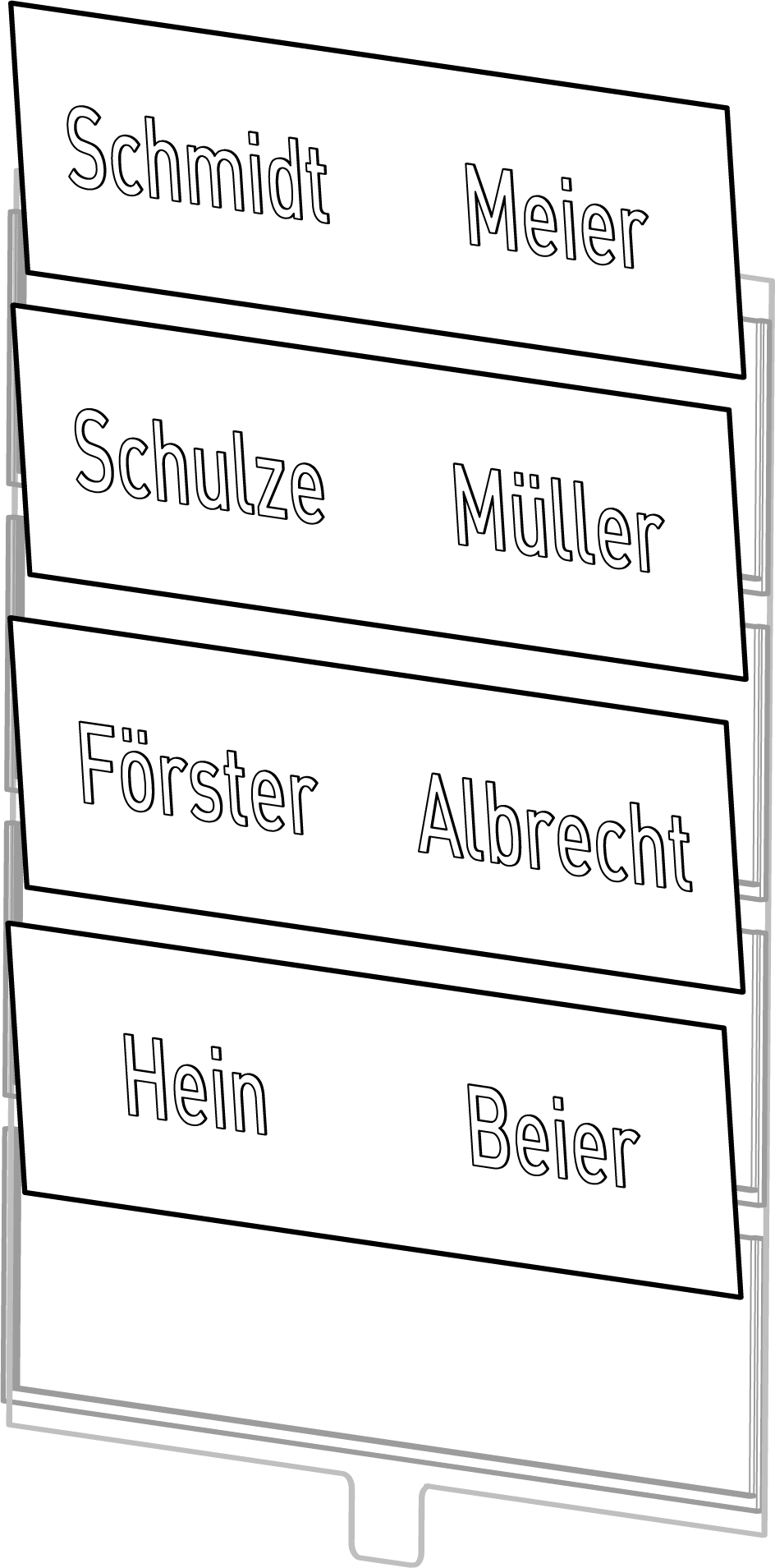

Namensschilder einzeln

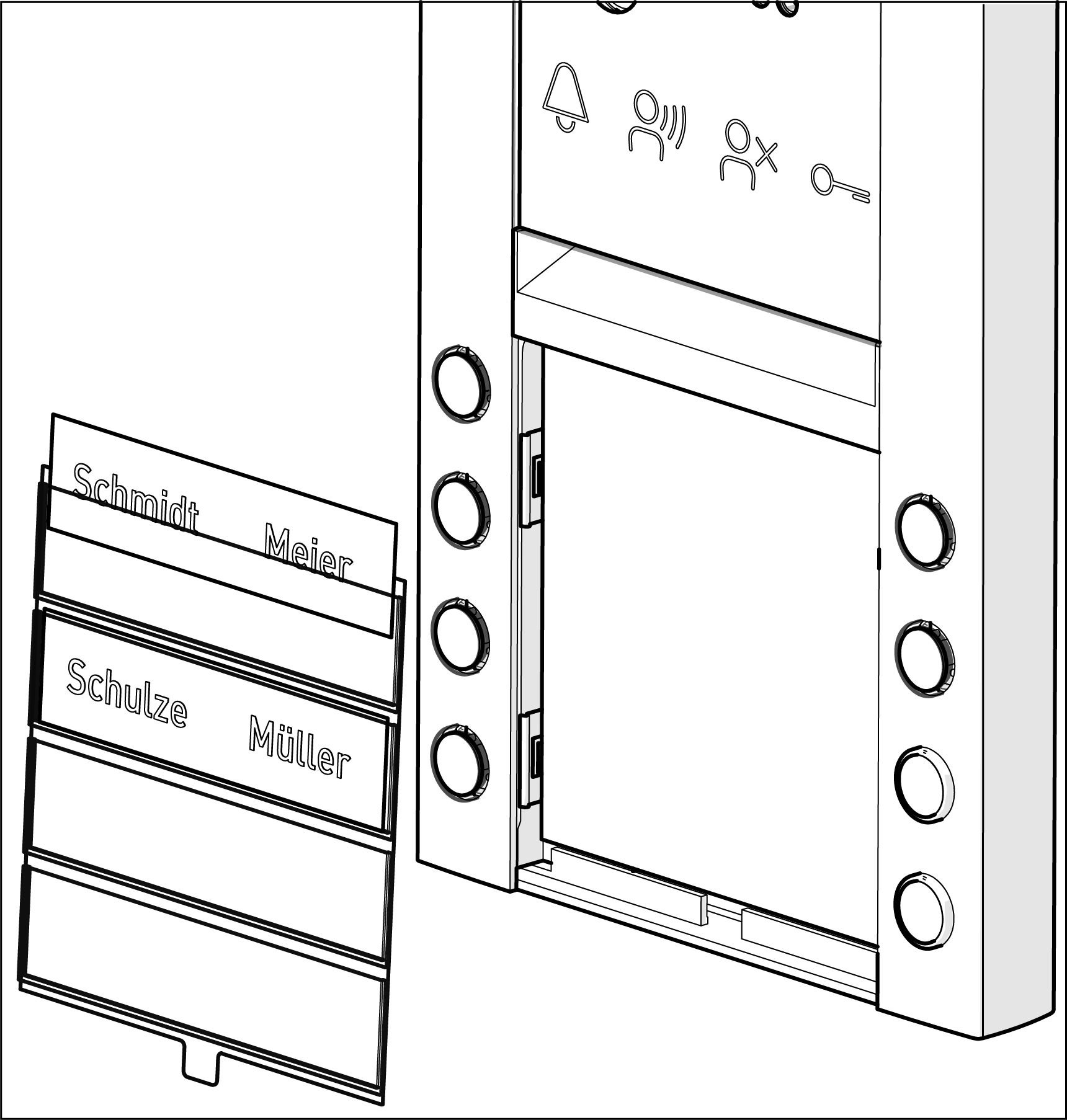

Namensschildträger und/oder Namensfolie einlegen

Info
Der Namensschildträger, die Namensfolie oder beide Komponenten können verwendet werden.
Der Namensschildträger verfügt über mehrere Aufnahmefächer zur Aufnahme entsprechend dimensionierten Namensschildern.
Die Konstruktion ermöglicht zusätzlich das Einlegen der mitgelieferten Namensfolie über die gesamte Länge im unteren Aufnahmefach.
Die Namensfolie kann auch ohne Namensschildträger verwendet werden.
Information

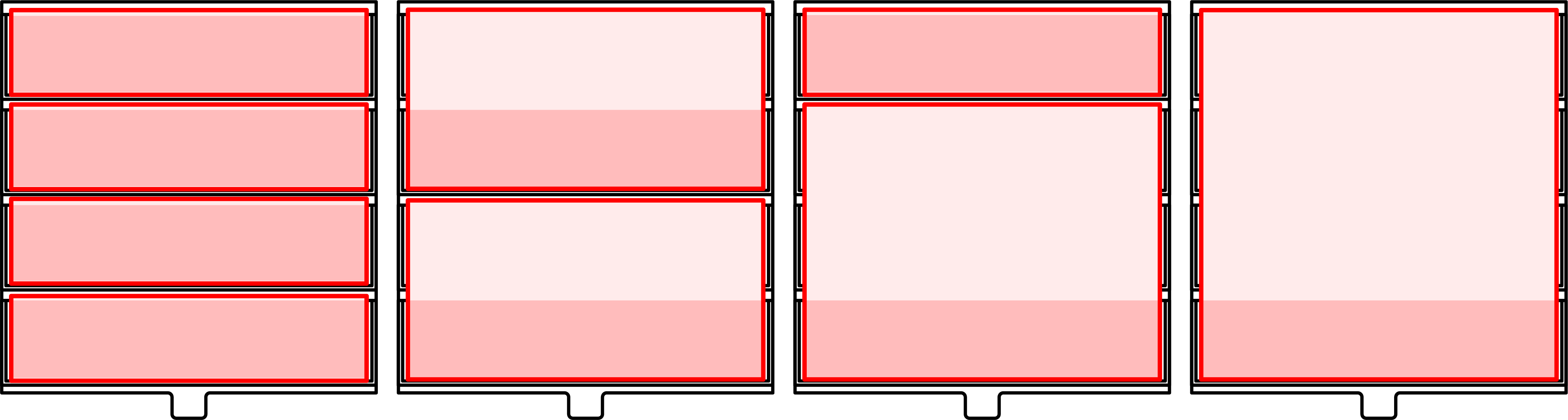

Bsp. Aufnahmemöglichkeiten mittels Namensschildträgers

Beschriftungsvorlagen finden Sie online unter https://www.tcsag.de/download/beschriftungsvorlagen/

  1. Legen Sie den Namensschildträger mit dem Namensschild zwischen den Halteklammern ein.
Info

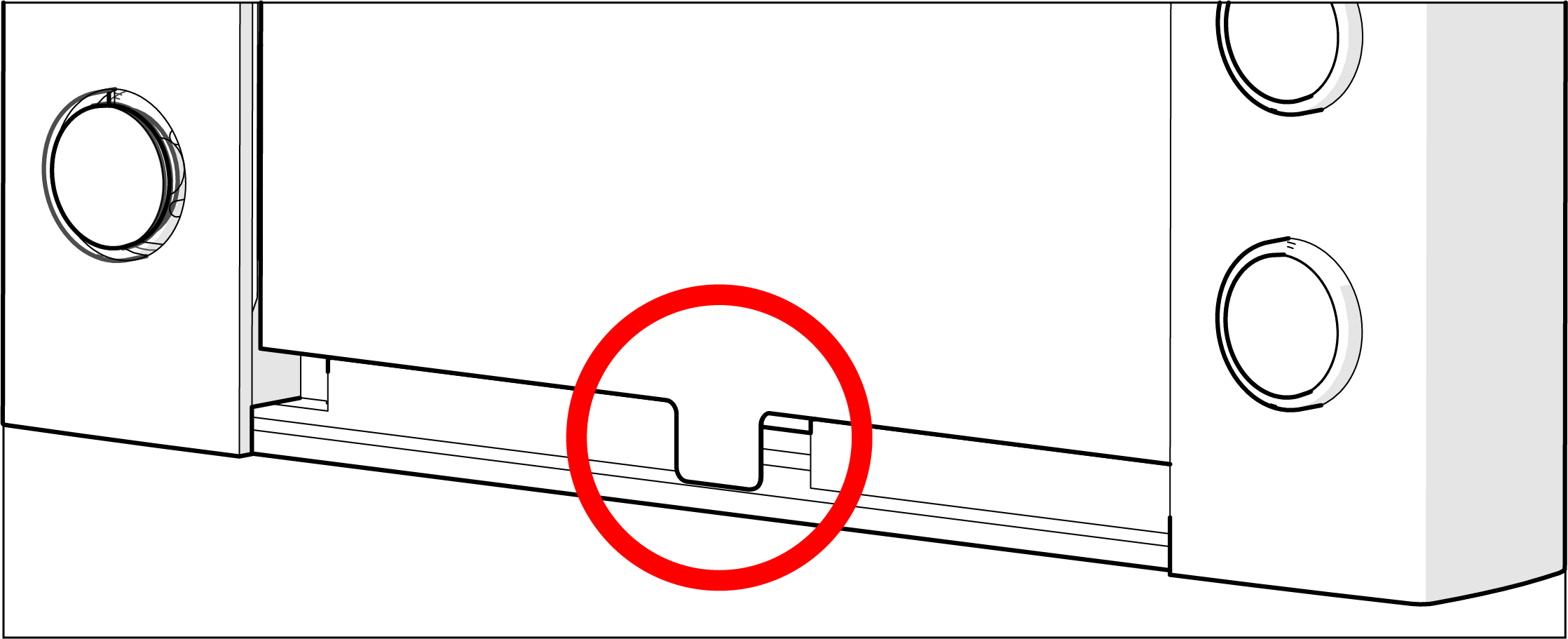

Einbauposition Namensschildträger:
Die Lasche des Namensschildträgers muss nach unten zeigen. Information
Information
Namensschildträger einsetzen

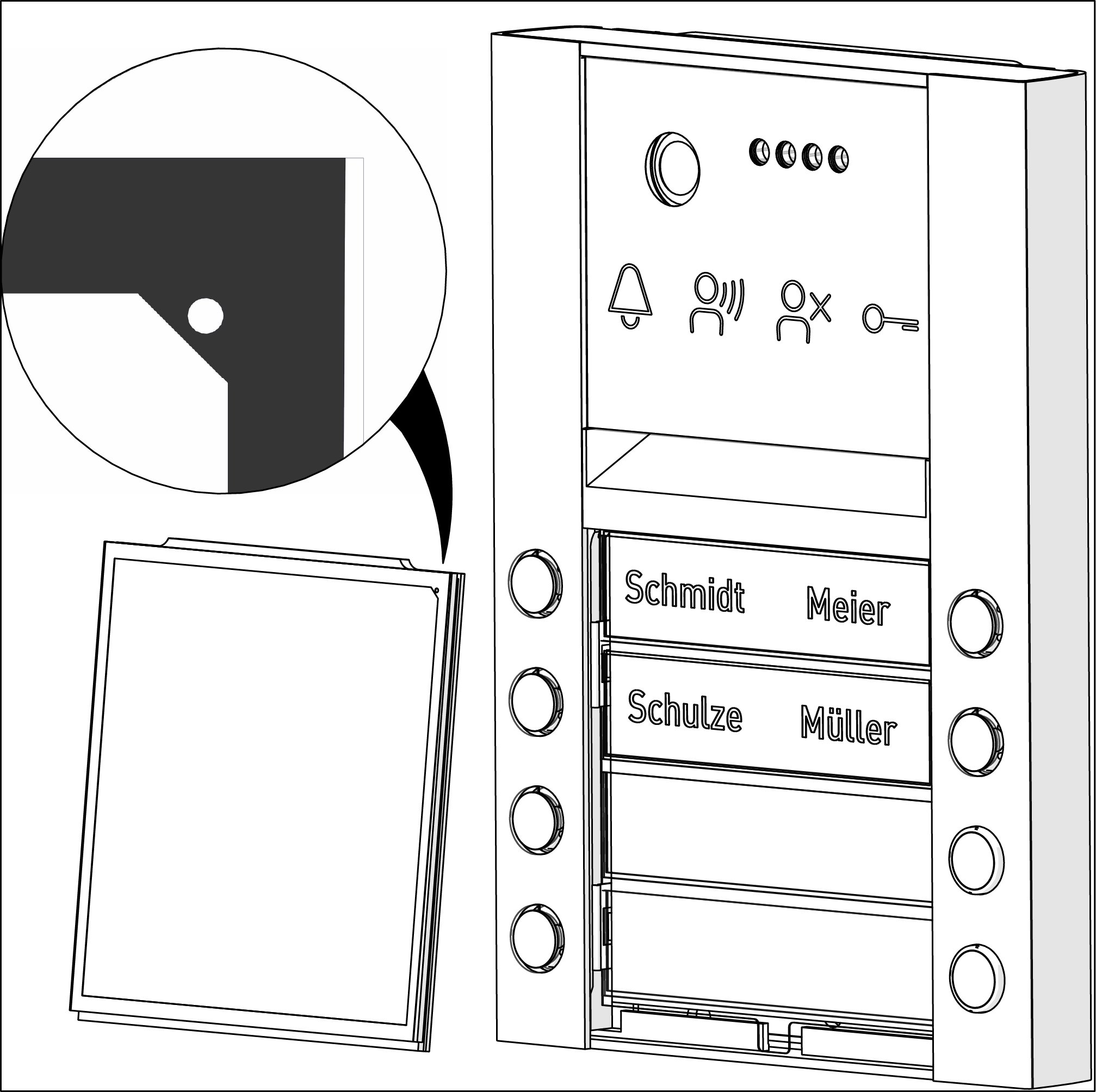

Frontglas einsetzen

  1. Setzen Sie das Frontglas mit dem oberen Ende zuerst ein, bis es oben am Kommunikationsmodul anstößt.
  2. Drücken Sie das Frontglas von oben nach unten in das Gehäuse, bis es hör- und spürbar einrastet.
Info
Einbauposition des Frontglas:
Achten Sie auf die richtige Einbauposition des Frontglases. Die Ecke mit dem kleinen Loch muss beim Einbau oben rechts ausgerichtet sein.
Information
Frontglas einsetzen

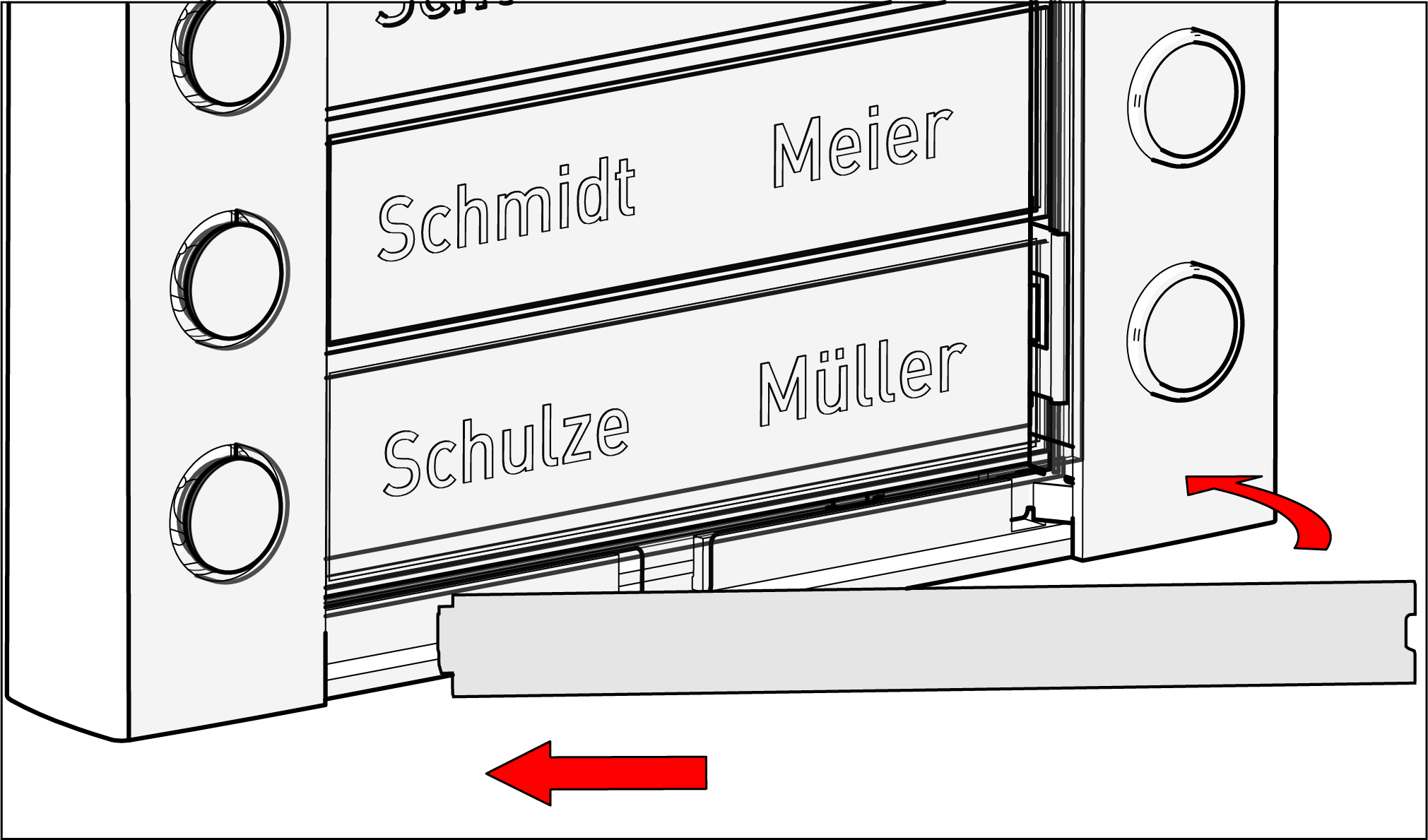

Verriegelungsblende einsetzen

  1. Führen Sie die Verriegelungsblende unten links ein.
  2. Drücken Sie die Verriegelungsblende rechts in das Gehäuse, bis dieses hörbar einrastet.
Info
Einbauposition des Frontglas:
Achten Sie auf die richtige Einbauposition des Frontglases. Die Ecke mit dem kleinen Loch muss beim Einbau oben rechts ausgerichtet sein.
Information
Verriegelungsblende einsetzen

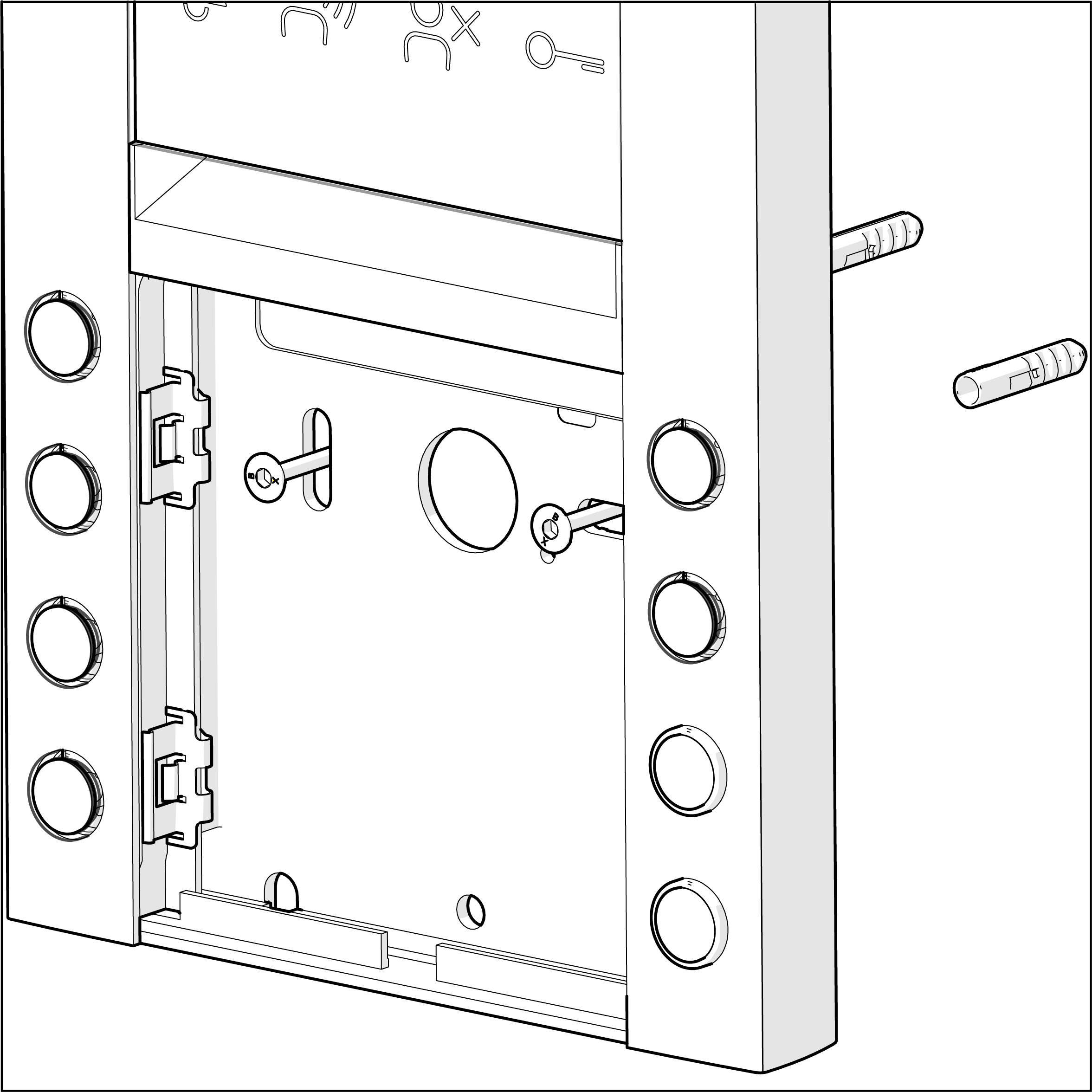

Montage der Außenstation

  1. Öffnen Sie die Außenstation, siehe Gehäuse öffnen und schließen.
  2. Richten Sie die Außenstation an der Wand aus.
  3. Zeichnen Sie die Bohrlöcher an.
  4. Setzen Sie geeignete Dübel in die Bohrlöcher ein.
  5. Durchstoßen Sie vorsichtig mit einem spitzen Gegenstand die Schaumstoffabdeckung auf der Geräterückseite.
  6. Führen Sie das Anschlusskabel durch die Kabeldurchführung ein.
  7. Montieren Sie die Außenstation mit geeignetem Befestigungsmaterial an der Wand.
Info

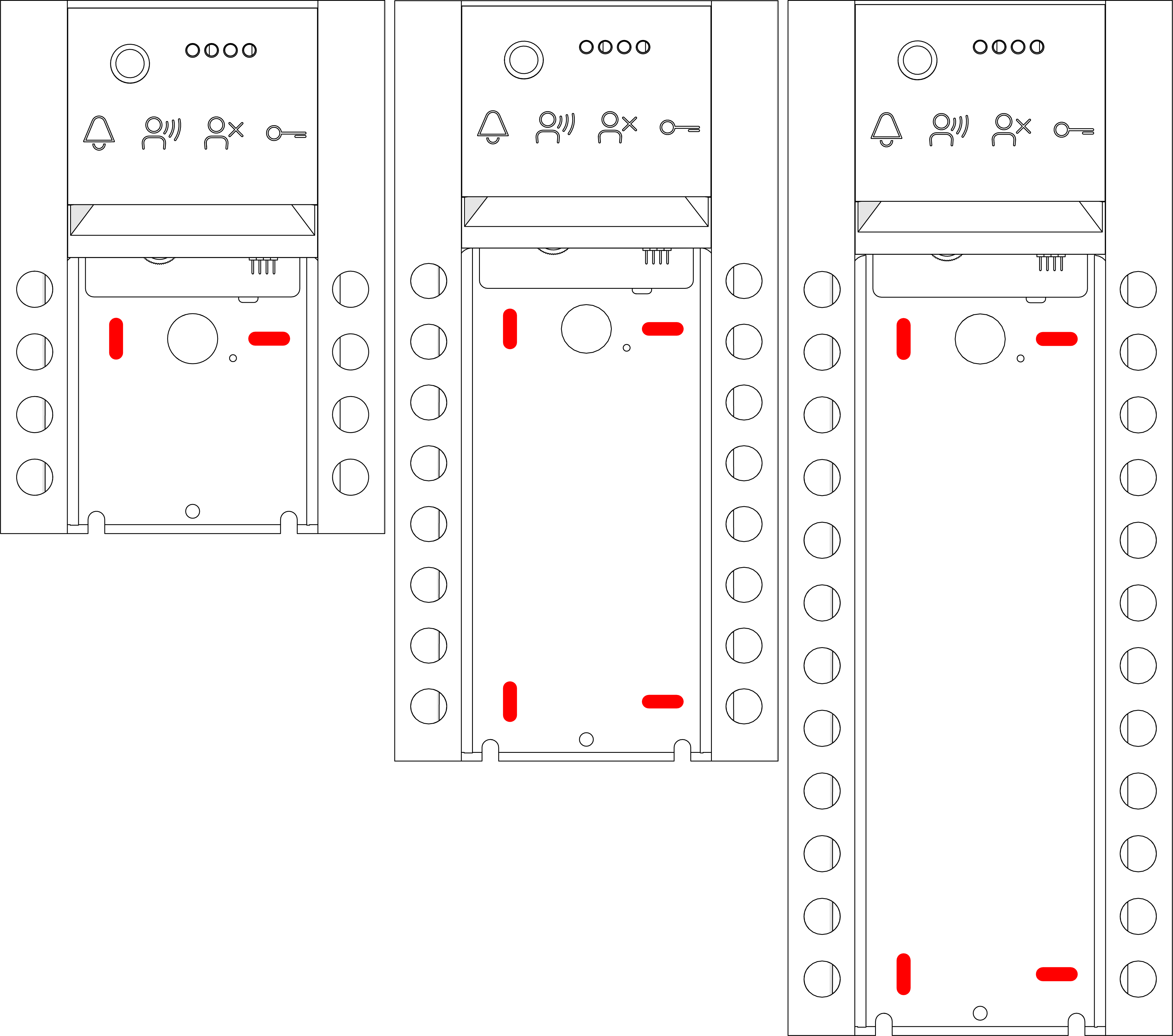

Anzahl Verschraubung:
  • Bis 8 Tasten: 2x Schrauben und Dübel pro Gerät.
  • Ab 10 Tasten: 4x Schrauben und Dübel pro Gerät.
Information
Information
Außenstation montieren
ACHTUNG!  Funktionsverlust

Achten Sie darauf, dass Sie die Leitungen nicht unter den Dichtungsstreifen auf der Rückseite der Außen-station einklemmen.

Leitungen anschließen

Anschlussleitungen

Info
Zulässiger Querschnitt (Durchmesser): max. 0,5 mm2 (Ø 0,8 mm)
max. Anzahl Drähte pro Klemmenkontakt: 1 x 0,5 mm2
Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt.
Info
Detaillierte Informationen zur Leitungsführung in TCS-Anlagen sowie zum Schleifenwiderstand finden Sie im Systemhandbuch. Verfügbar unter: http://www.tcsag.de/download/kataloge-prospekte-flyer.
Info
Information Die Anschlussklemmen sind werkzeuglos und mit einem Push-in-Federanschluss ausgerüstet.

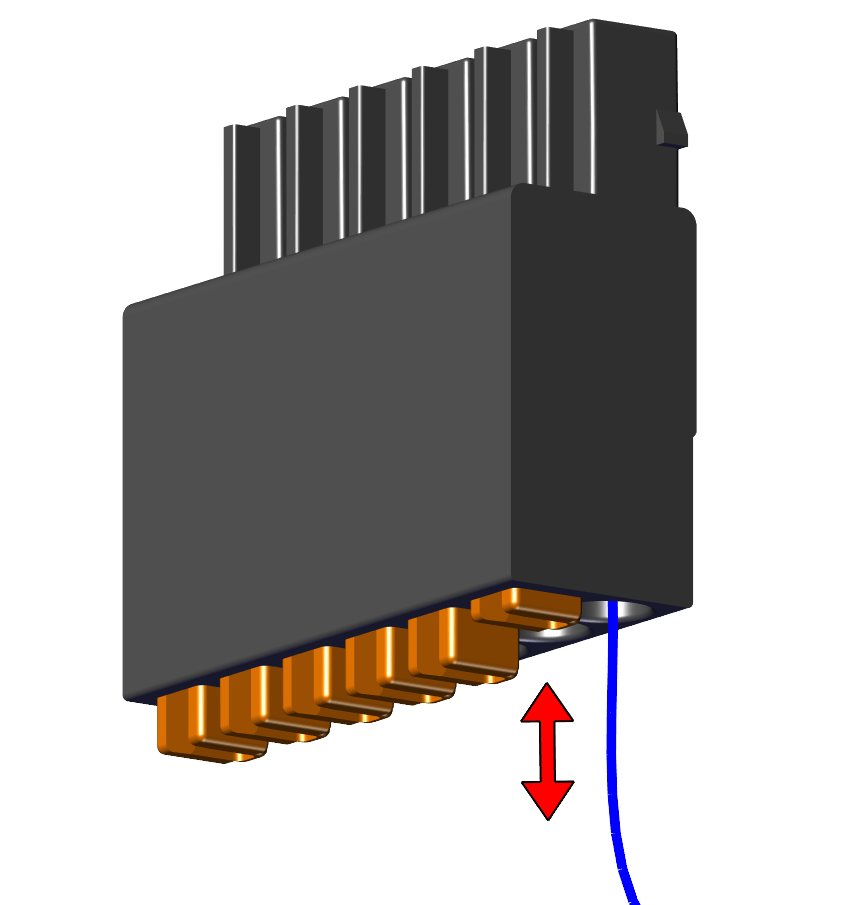

  1. Für eine leichtere Montage können die Anschlussklemmen abgezogen werden.
  2. Stecken Sie das Kabel in die Anschlussklemme. Das Kabel sitzt fest in der Klemme.
  3. Drücken Sie auf den orangefarbenen Betätigungsdrücker, um das Kabel wieder zu lösen. Mit einem kleinen Schraubendreher oder einer Flachzange lassen sich die Betätigungsdrücker leichter herunterdrücken.

Zusätzliche Informationen für die Verwendung im Video-2-Draht:BUS

Placeholder image

Empfohlene Kabeltypen

Info

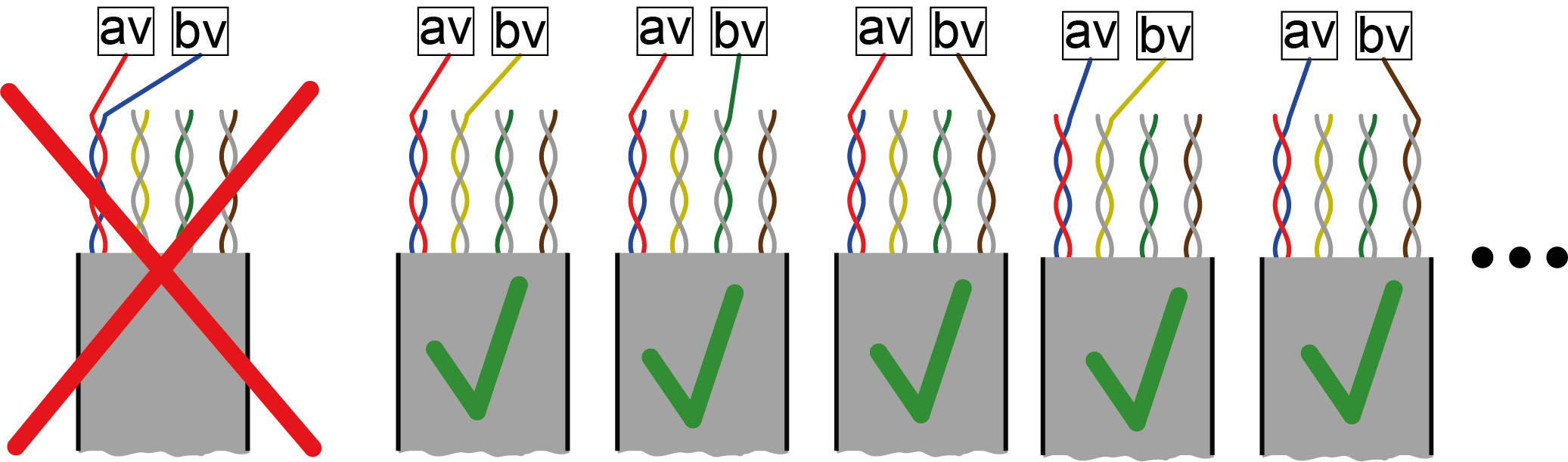

Die Signalleitungen av und bv sollten auf Adern aus unterschiedlichen Adern-Paaren gelegt werden, um physikalisch bedingten Bildstörungen vorzubeugen.
Information

  1. Verwenden Sie nur Anschlussleitungen aus Kupfer und mit gleichem Durchmesser in einem Klemmenkontakt.

Info
  • Zulässiger Querschnitt (Durchmesser): 0,08 … 0,82 mmP2P (Ø 0,32 … 1,0 mm)
  • max. Anzahl Drähte pro Klemmenkontakt: 1 x 0,8 mm, 1 x 0,6 mm
  • maximaler Schleifenwiderstand 15 Ohm
  • Signalleitungen av und bv sind verpolungsfrei

nicht zulässige Anschlussausführung

Info

  • Anschluss des Etagentasters zwischen av und E1
  • Anschlussausführung über Stichleitungen ohne Videoverteiler FVY3200-0600
  • 4x Sternverdrahtung ab FVY3200-0600 an einem Ausgang
  • Sternverdrahtung ab der Innenstation
  • Verdrahtung in Unterverteilung ohne Videoverteiler FVY3200-0600
  • Verdrillte Anschlüsse (an Geräteklemmen, an Hilfsklemmen in UP-Dosen usw.)
Information

zulässige Anschlussausführung

Info

  • Hilfsklemmen:

    Der Abstand der Hilfsklemme von der Geräteklemme darf max. 5 cm sein.

  • Durchschleifen von Innenstation zu Innenstation:

    Schließen Sie eine weitere Innenstation direkt an die Geräteklemmen der Innenstation zuvor an (bis zu 8 Innenstationen zulässig).

Info
Information

Achtung, verwenden Sie ausschließlich Geräte aus dem TCS-Sortiment Video-2-Draht. Einen Hinweis liefert Ihnen das ICON auf dem Gerät und in der Produktinformation.

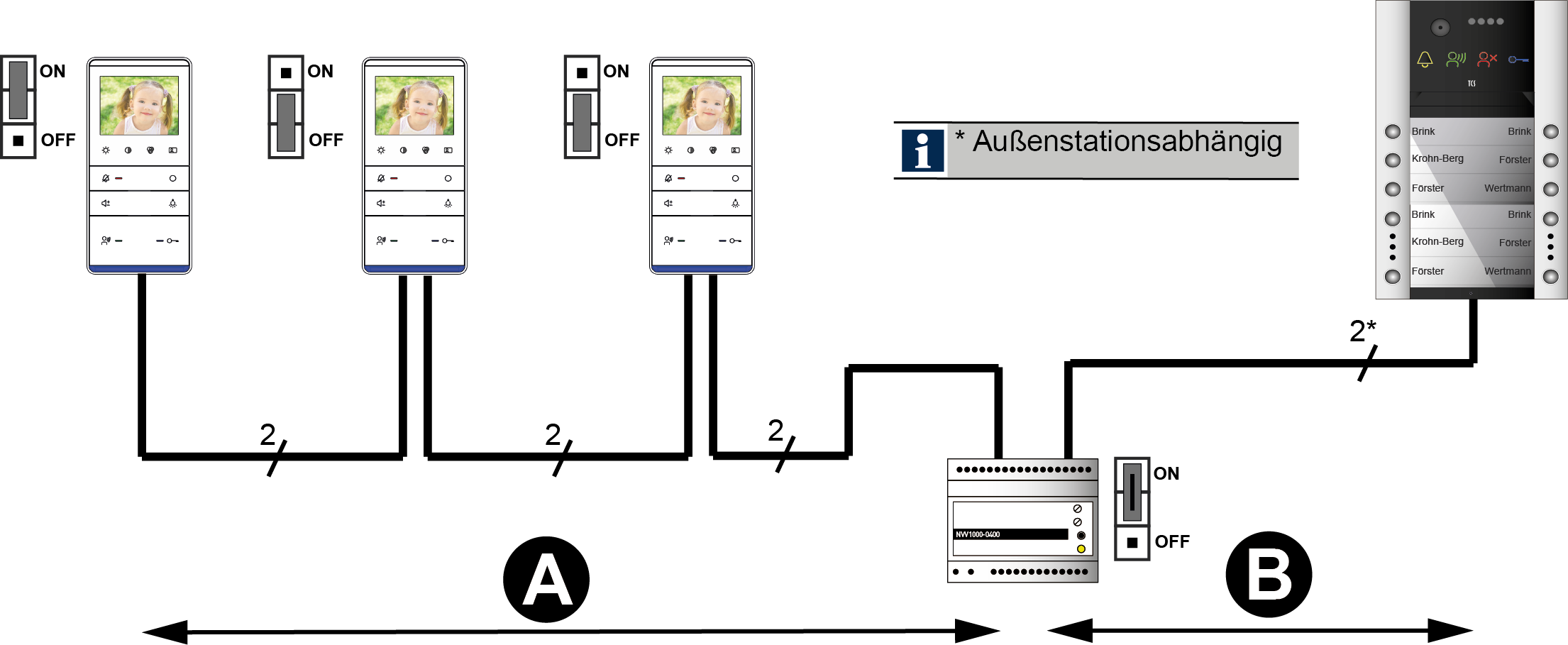

Leitungslängen

Placeholder image

Kabel-Typ (Leitungsdurchmesser) A B
0,6 mm 100 m 100 m
0,8 mm 200 m 200 m

Funktionsweise Anschlussklemmen

  1. Ziehen Sie für eine leichtere Montage die Anschlussklem-me(n) vom Stecker ab.
  2. Isolieren Sie die Leitungsenden ab.
  3. Schließen Sie die Leitungen je nach Art der Anlage gemäß Schaltungsbeispiel/Anschlussplan an.

Information

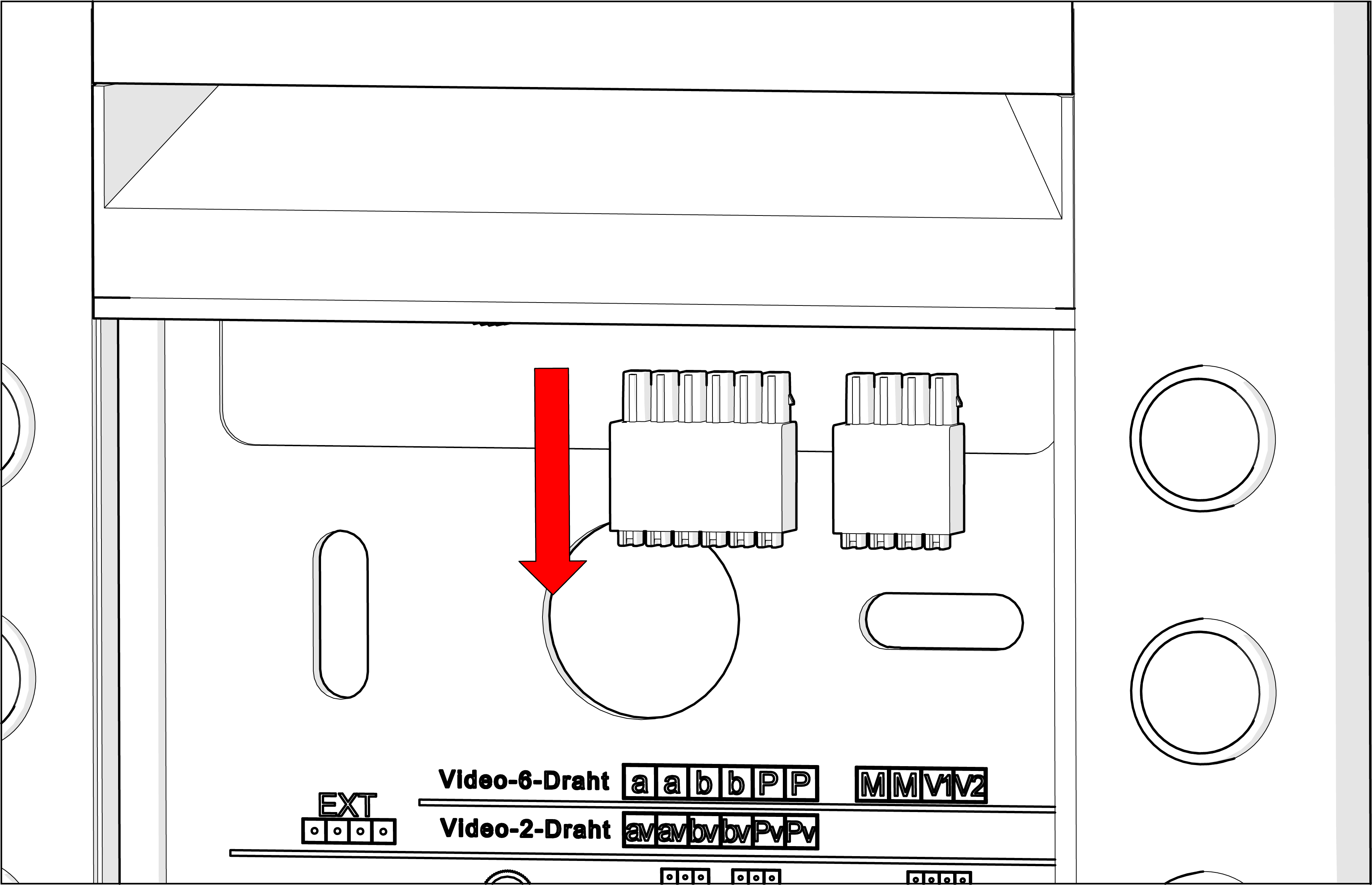

Anschlusskleme(n) abziehen

Audio-Außenstation ASA1x0xxx-0010

Anschlussklemme:

a, a, b, b, P und P (von links)

a Sprachübertragung, Schalt- und Meldeprotokolle sowie Spannungsversorgung
a
b Sprachübertragung, Schalt- und Meldeprotokolle sowie Spannungsversorgung
b
P Stromversorgung mit 26 V
P
Information
Anschlusskleme(n) abziehen

Video-Außenstation AVA6x0xxx-0010

Video-6-Draht:BUS

Anschlussklemme

a, a, b, b, P und P       M, M, V1 und V2 (von links)

a Sprachübertragung, Schalt- und Meldeprotokolle sowie Spannungsversorgung
a
b Sprachübertragung, Schalt- und Meldeprotokolle sowie Spannungsversorgung
b
P Stromversorgung mit 26 V
P
M Masse
M
V1 Videosignale
V2

Video-2-Draht:BUS

Anschlussklemme

av, av, bv, bv, Pv und Pv (von links) Information

av Sprachübertragung, Schalt- und Meldeprotokolle sowie Spannungsversorgung
av
bv Sprachübertragung, Schalt- und Meldeprotokolle sowie Spannungsversorgung
bv
Pv Stromversorgung mit 34 V
Pv
Information
Anschluss AVA

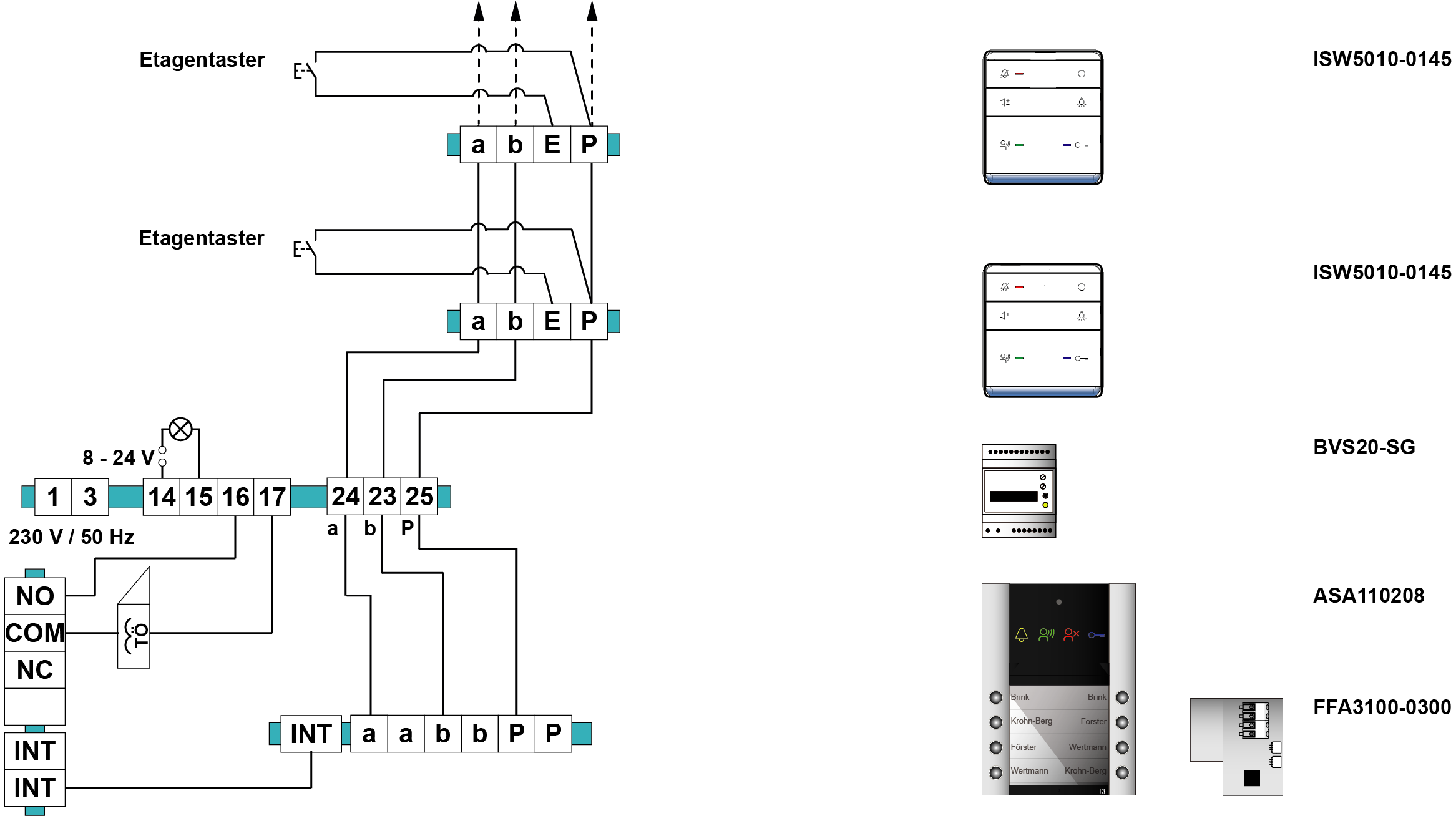

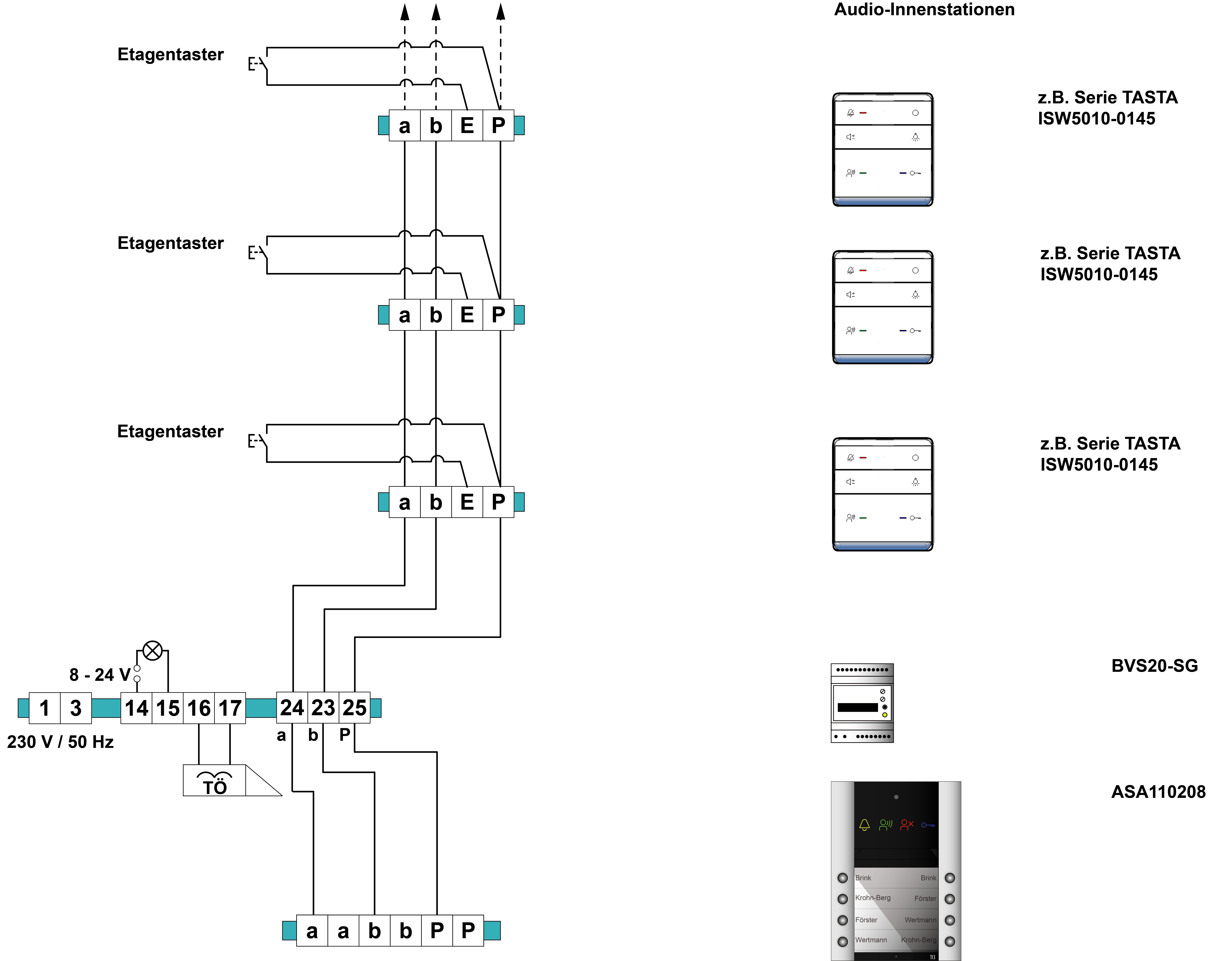

Schaltungsbeispiel Audio-Außenstation ASA1...


Information
Schaltungsbeispiel für Audio-Außenstation ASA1…

Etagentaster anschließen

  1. Schließen Sie den Etagentaster an die Klemme E-P an.

Info

Alternativ können Sie den Etagentaster an die Klemmen a-E anschließen. Stellen Sie sicher, dass die a-Ader des Versorgungs- und Steuergerätes an der a-Klemme der Innenstation angeschlossen ist.

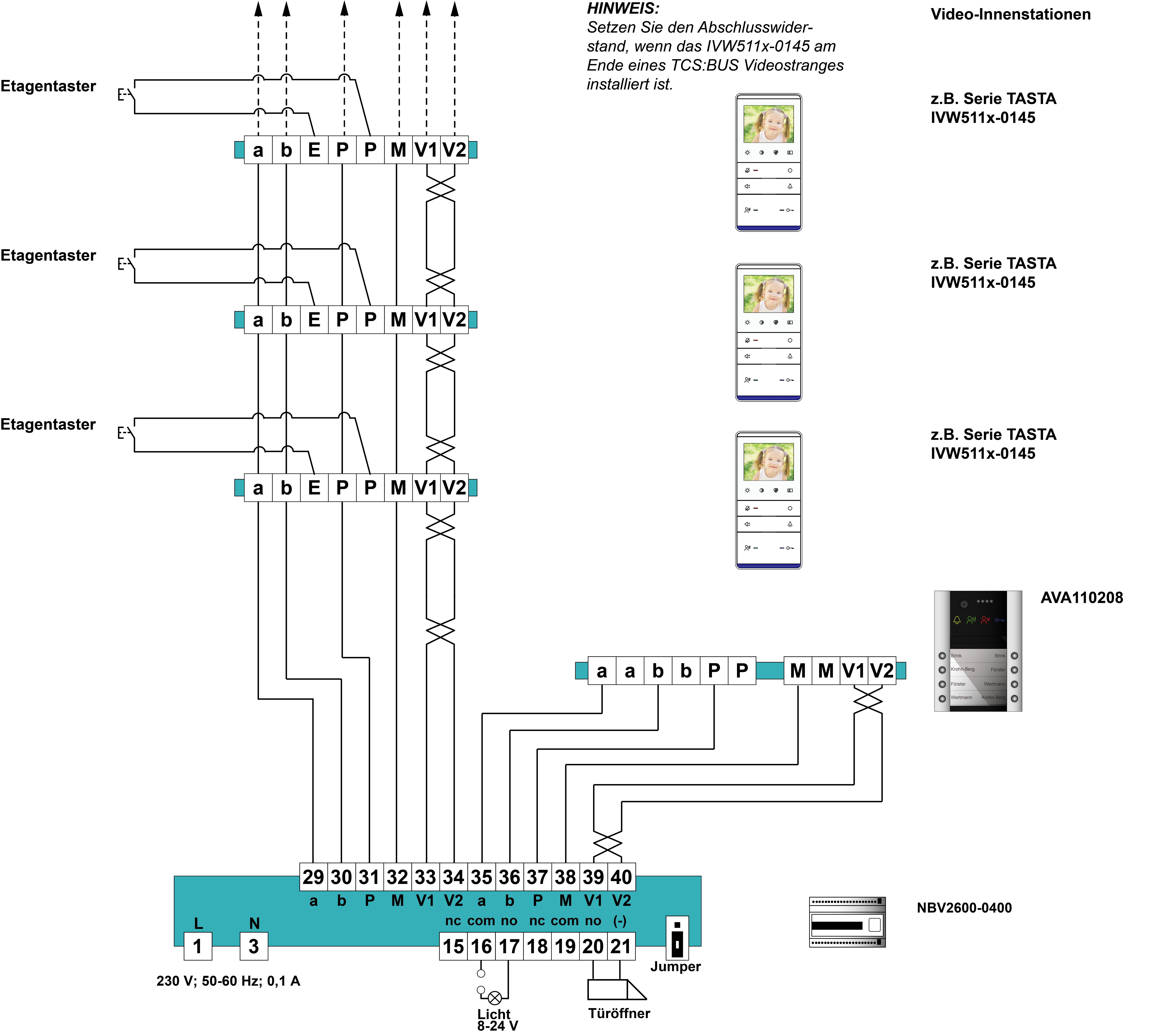

Schaltungsbeispiel Video-Außenstation AVA6

Information
Schaltungsbeispiel für Video-Außenstation AVA6...

Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter www.tcsag.de verfügbar.

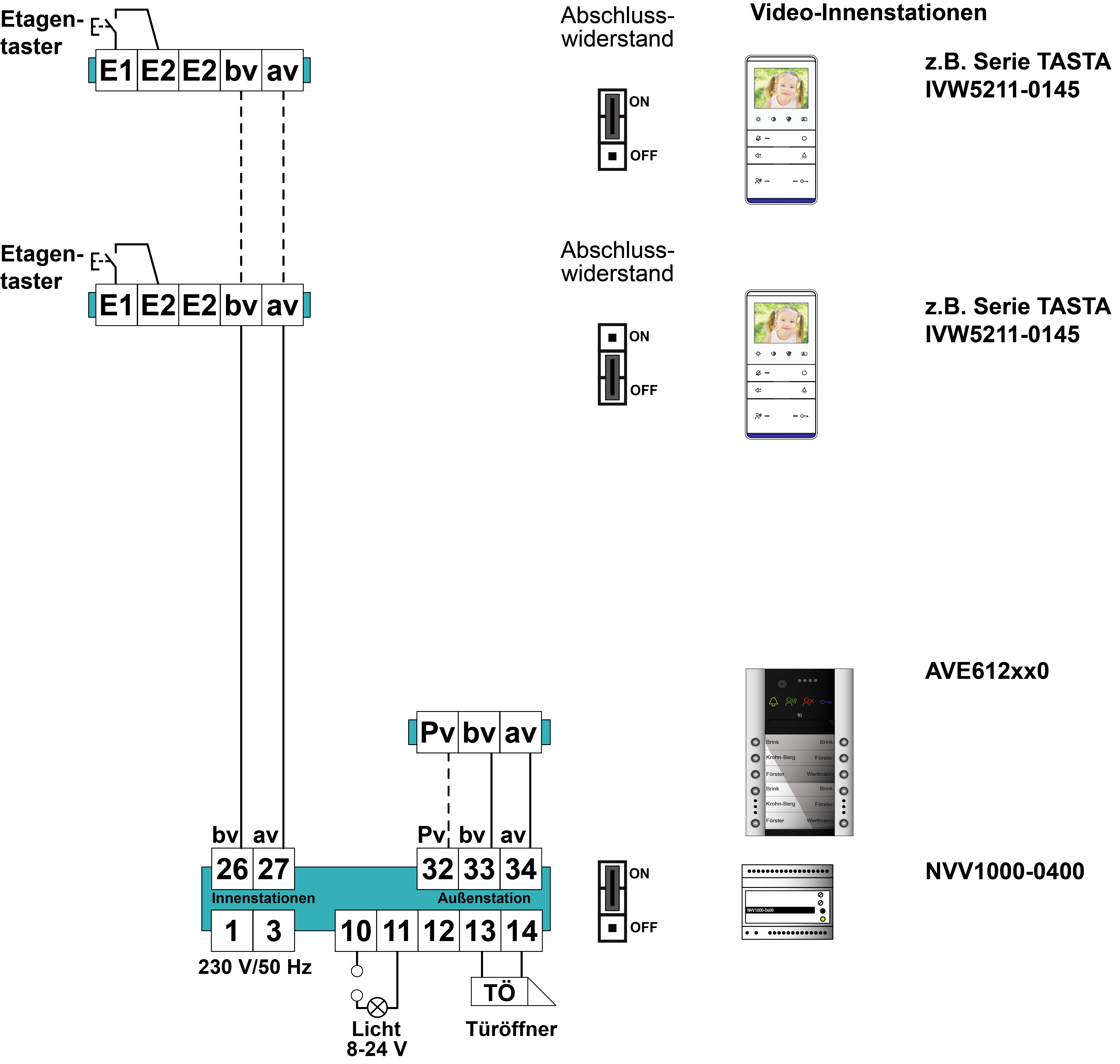

Schaltungsbeispiel Video-Außenstation AVA6 für Video-2-Draht:BUS

Information
Schaltungsbeispiel für Video-Außenstation AVA6... Video-2-Draht:BUS

Weiterführende Informationen finden Sie im Systemhandbuch V2D, im Downloadbereich unter www.tcsag.de verfügbar.

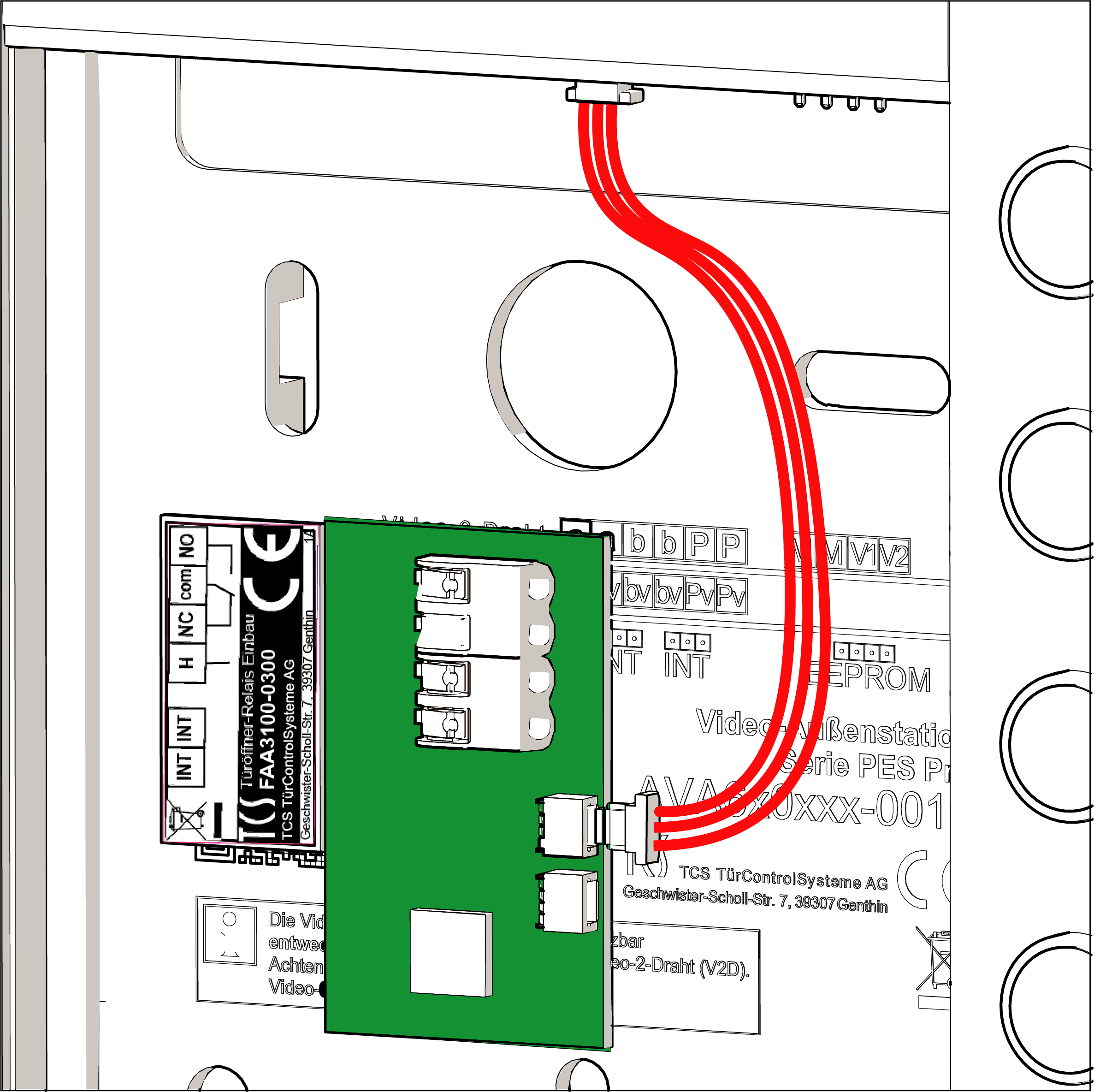

Anschluss Relaismodul FAA3100-0300


Das FAA3100-0300 ist ein Türöffner-Relais für das gezielte Türöffnen, wenn mehrere Außenstationen und Türöffner in einer Anlage eingebaut sind. Mit diesem Relais wird die Tür geöffnet, von der der letzte Ruf erfolgt ist.
Ausführliche Informationen finden Sie in der Produktinformation des FAA3100-0300.

Info

Das FAA3100-0300 ist ausschließlich für den Einbau in die PES Pro geeignet.

Montage

  1. Schalten Sie die TCS:BUS-Anlage spannungsfrei.
  2. Verbinden Sie das FAA3100 mittels INT-Anschlusskabel mit der Außenstation.
  3. Verbinden Sie den Türöffner mit dem FAA3100.
  4. Legen Sie das FAA3100 in die Außenstation. Empfohlene Position, siehe Abbildung.
  5. Schließen Sie die Außenstation.

Info
Achten Sie darauf, dass Sie keine Kabel einklemmen..

Anschlüsse von oben nach unten:

  • NO
  • COM
  • NC
  • leer
  • INT-Anschluss
  • INT-Anschluss

Information
FAA3100-0300 anschließen

Schaltungsbeispiel

Information
FAA3100-0300 anschließen

Inbetriebnahme

WARNUNG!  Lebensgefahr durch elektrischen Schlag.
Installieren Sie erst alle Geräte der Anlage vollständig. Schalten Sie danach die Spannung ein.

  1. Installieren Sie die Geräte der Anlage vollständig.
  2. Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
  3. Schalten Sie die Netzspannung ein.

Einstellungen

Lautstärke Quittungston, Lautsprecher, Türöffner und Helligkeit Videobild einstellen

Die Lautstärken und die Helligkeit des Videobildes sind werks-seitig auf einen Mittelwert eingestellt. Eine Änderung ist nicht immer notwendig.

  1. Lösen Sie die Schraube der Verriegelungsblende.
  2. Nehmen Sie die Verriegelungsblende ab.
  3. Nehmen Sie das Namensschildmodul heraus.

Lautstärke Quittungston:

Das Gerät ist in Betriebsbereitschaft und es besteht keine Sprechverbindung.

  1. Drehen Sie das Drehrad nach links (im Uhrzeigersinn), um die Lautstärke zu erhöhen bzw. nach rechts (gegen Uhrzeigersinn) zum Verringern. die aktuelle Lautstärke wird Ihnen vorgespielt und nach ca. 3 s automatisch gespeichert.

Lautstärke Lautsprecher:

Das Gerät ist in Betriebsbereitschaft und es besteht eine Sprechverbindung zu einer Innenstation. Bei zu großer Lautstärke kommt es zum Rückkopplungseffekt (Pfeifen).

  1. Drehen Sie das Drehrad nach links (im Uhrzeigersinn), um die Lautstärke zu erhöhen bzw. nach rechts (gegen Uhrzeigersinn) zum Verringern. Die aktuelle Lautstärke wird Ihnen vorgespielt und nach ca. 3 s automatisch gespeichert.

Lautstärke Türöffner:

Das Gerät ist in Betriebsbereitschaft und der Türöffner wird ausgelöst und summt.

  1. Drehen Sie das Drehrad nach links (im Uhrzeigersinn), um die Lautstärke zu erhöhen bzw. nach rechts (gegen Uhrzeigersinn) zum Verringern. Die aktuelle Lautstärke wird Ihnen vorgespielt und nach ca. 3 s automatisch gespeichert.

Helligkeit Videobild (nur gültig für Video-Außenstation):

Das Gerät ist in Betriebsbereitschaft. Bei einer Video-Innenstation wurde die Bildaufschalttaste gedrückt. Eine Sprechverbindung darf nicht bestehen.

  1. Drehen Sie das Drehrad nach links (im Uhrzeigersinn) oder rechts (gegen Uhrzeigersinn), um den Video-Pegel einzustellen. Die Einstellungen werden automatisch nach 3 s gespeichert.
Die Einstellungen können an einer angeschlossenen Video-Innenstation betrachtet werden.
Information
Drehrad

Konfiguration

Konfigurationsmöglichkleiten

Funktion Manuell TCSK configo
ab Version 1.18.0.1		 Werkseinstellung
Lautstärke Quittungs-/Ruftöne x - x Mittelwert
Lautstärke Sprechen x - x Mittelwert
Lautstärke Türöffner Simulation x - x Mittelwert
AS-Adresse (0...63) - x x deaktiviert
Türbereitschaftszeit (unbegrenzt oder 8 bis 120 s) - - x 56 s
Sprechzeitbegrenzung (unbegrenzt oder 8 bis 120 s) - x x 56 s
Türöffner-Dauer (0 … 15 s) - - x 4 s
Quittungstöne - x x Grundzustand
Rufzeit (0 … 7,5 s) - - x deaktiviert
Türöffner nur bei aktiver Türbereitschaft (R-Kontakt verwenden) - - x deaktiviert
Lichtschaltfunktion aktivieren - x x deaktiviert
Sprechen nur bei aktiver Türbereitschaft - x x deaktiviert
Programmiersperre - x x deaktiviert
Türöffner nur während Sprechverbindung (R-Kontakt verwenden) - - x deaktiviert
Tastenbelegung 1 (Türruf, Lichtschaltfunktion, Steuer-funktion) - x x Licht
Tastenbelegung 2 (Türruf, Lichtschaltfunktion, Steuer-funktion) - x x keine Funktion
Summerfunktion (akustische Türöffner-Simulation für Gleichspannungstüröffner) - - x aktiviert
Piktogramm Anzeige aus - - x deaktiviert
Außenstation mit Videomodul
Kamera immer aktiv - - x deaktiviert
Mitsehsperre aktiv - - x deaktiviert
IR-Ausleuchtung - - x deaktiviert
Namensfeld-Ausleuchtung - - x aktiviert
Modus Hintergrundbeleuchtung - - x automatisch
Level Beleuchtungssensor - - x Mittelwert
Helligkeitsregler Kamera x - x Mittelwert
Video-Settings - - x 1 bis 4 aktiviert
Namensfeld-Ausleuchtung (Licht-Boost, nur V6D-Geräte) - - x deaktiviert

Klingeltasten programmieren

Grundprinzip:

Alle TCS:BUS-Geräte besitzen eine einmalige Seriennummer. Der Klingeltaste an einer Außenstation wird die Seriennummer einer Innenstation zugeordnet. Die Zuordnung wird im EEPROM der Außenstation gespeichert.
Voraussetzungen für die Programmierung:

  1. Stellen Sie sicher, dass der Zugang zur Innenstation gewährleistet ist.
  2. Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist.
  3. Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet.
  4. Prüfen Sie, ob eine Programmiersperre gesetzt ist (akustisch oder in configo).

  • Das Gerät muss nach jeder Programmierung erst wieder neu starten und hochfahren.
  • Bei gesetzter Programmiersperre können Sie keine Klingeltaste programmieren. Zum Aufheben der Programmiersperre benötigen Sie ein Servicegerät TCSK oder die Konfigurationssoftware configo.

Legende

Taste kurz drücken kurz drücken Besetztton
Taste drücken, bis... negativer Quittungston (Klingeltaste ist bereits programmiert
Taste loslassen SNAp-Ton
weiter NoProg-Ton (negativer Quittungston)
Rufton Löschtonfolge
ProgSperr-Ton  Prog2-Ton (Programmierung der 2. Seriennummer startet)

Audio-Dateien der Ruf- und Quittungstöne zum Abspielen finden Sie online unter: www.tcsag.de/download/ruf-und-quittungstoene
Bevor Sie eine bereits programmierte Klingeltaste neu programmieren können, müssen Sie die Programmierung löschen.

Ablauf der Klingeltasten-Programmierung:

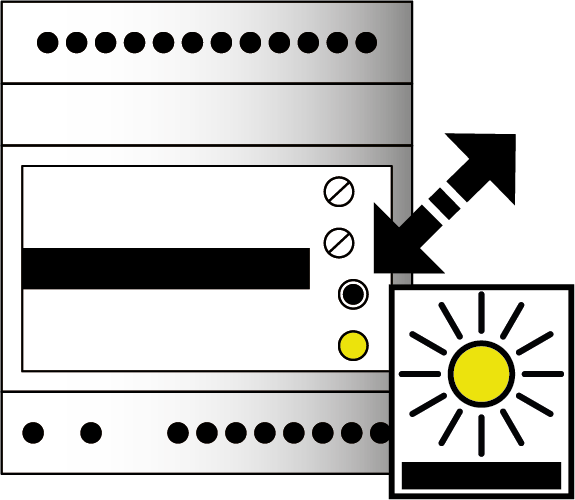

1 Programmiermodus am Steuer- und Versorgungsgerät einschalten
Placeholder image Placeholder image
Drücken Sie kurz a) die RUN/PROG-Taste. Die LED blinkt.
Der Programmiermodus der Anlage ist eingeschaltet.
a) Drücken Sie die Run/Prog-Taste nicht länger als 5 s. Andernfalls wird die Lichtschaltfunktion an der Außenstation aktiviert. Die Klingeltaste lässt sich nicht programmieren.
Abhilfe: Drücken Sie erneut die Run/Prog-Taste, um den Programmiermodus auszuschalten. Drücken Sie kurz die Run/Prog-Taste, um den Programmiermodus wieder einzuschalten. Setzen Sie Ihre Programmierung fort.
2 Programmierung einer Klingeltaste löschen b)
Placeholder image     Placeholder image Placeholder image
Drücken Sie die Klingeltaste, die gelöscht werden soll ca. 6 s bis eine Tonfolge ertönt. Lassen Sie die Klingeltaste los. Wiederholen Sie den Schritt, um weitere Klingeltasten zu löschen.
b) Nicht erforderlich, wenn die Klingeltaste noch nicht programmiert wurde.

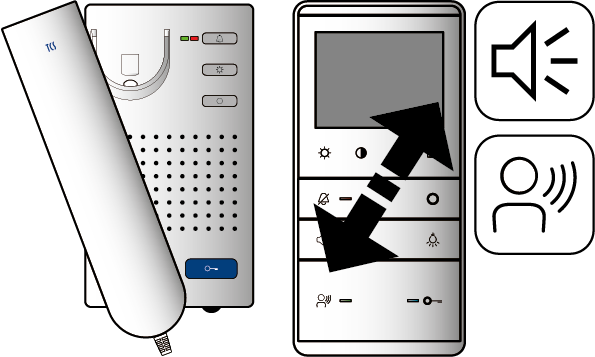

3a Klingeltaste programmieren mittels Sprechverbindung
Placeholder image Placeholder image
Placeholder image Placeholder image Placeholder image Placeholder image Placeholder image
Stellen Sie eine Sprechverbindung zur Außenstation her. c) Drücken Sie kurz die zu programmierende Klingeltaste. Ein Rufton ertönt an der Außen- d) e) und Innenstation. Beenden Sie die Sprechverbindung.
c) Nehmen Sie bei Hörergeräten den Hörer ab und drücken Sie bei Freisprechgeräten die Sprechentaste. Mögliche Tastensymbole auf der Sprechentaste.
d) Ist ein Progsperr-Ton (langer hoher Ton, langer tiefer Ton ) zu hören, ist die Außenstation mit einer Programmiersperre versehen.
e) An Außenstation (ab Bj. 2009) ertönt ein Quittungston, wenn die Seriennummer der Innenstation empfangen wurde.

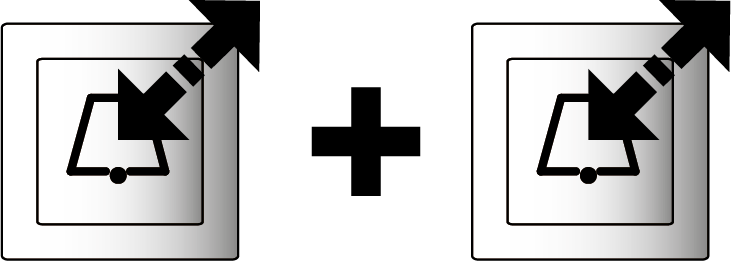

3b Klingeltaste programmieren mittels Etagentaster
Placeholder imagePlaceholder image Placeholder imagePlaceholder image
Placeholder image Placeholder image Placeholder imagePlaceholder image
Drücken Sie 2x innerhalb von 3 s hintereinander den Etagentaster. Jeweils 1 Rufton ertönt. Drücken Sie kurz die zu programmierende Klingeltaste. Ein Rufton an der Außenstation und ein Rufton an der Innenstation ertönt.

4a Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Sprechverbindung f)
neu zu programmierende IS Placeholder image6 s Placeholder image6 s Placeholder image Placeholder image
Placeholder image Placeholder image Placeholder image Placeholder image Placeholder image Placeholder image
Stellen Sie eine Sprechverbindung zur Außenstation her. Drücken Sie die zu programmierende Klingeltaste bis ein Prog2-Ton und danach ein NoProg-Ton ertönt sowie danach ein Rufton an der Außen- und Innenstation. Lassen Sie die Klingeltaste los Beenden Sie die Sprechverbindung
f) Ruft eine 2 Innenstation von der Klingeltaste der Außenstation. Soll der Etagentaster die gleiche Funktionalität haben, muss die Funktion Parallele Seriennummer an der 1 Innenstation aktiviert werden. Die Funktion kann mit dem Servicegerät TCSK oder configoTM aktiviert werden.
4b Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Etagentaster
Placeholder image Placeholder image Placeholder image 6 s Placeholder image 6 s Placeholder image Placeholder image
Placeholder image Placeholder image Placeholder image Placeholder image Placeholder image
Drücken Sie 2 x inner-halb von 3 s hintereinander den Etagentaster. Jeweils 1 Rufton ertönt. Drücken Sie die zu programmierende Klingeltaste bis ein Prog2-Ton und danach ein NoProg-Ton ertönt sowie im Anschluss ein Rufton an der Außen- und Innenstation. Lassen Sie die Klingeltaste los.
5 Ende der Programmierung
Placeholder image Placeholder image
Drücken Sie kurz die RUN/PROG-Taste. Die LED leutet Der Programmiermodus der Anlage ist ausgeschaltet.

Fehleranzeige

Akustische Signale werden nur durch Drücken einer Taste ausgelöst.
  1. Drücken Sie eine Taste, um das akustische Signal anzuhören. Die Tonfolge wird einmal abgespielt.
  2. Drücken Sie eine Taste erneut, um das Abspielen der Tonfolge zu wiederholen.
Fehlerbild / Probleme akustisches Signal optische Anzeige (rote LED)
Taste klemmt beep "lang-kurz" blitzt
a-Ader defekt beep "lang-kurz-kurz" blitzt
P- und a-Ader vertauscht oder kurzgeschlossen beep "lang-kurz-kurz-kurz" blitzt
Kommunikationsfehler Modularbus beep "lang-lang-kurz" blitzt

Reparatur

Die PES Pro besitzt einen fest eingebauten EEPROM und einen Backup EEPROM. Die Daten werden automatisch auf dem Backup EEPROM gespeichert, um diese ggf. auf eine andere PES Pro zu übertragen.

Datenübertragung alte TCS:BUS-Außenstation

Sie können die Daten einer alten TCS:BUS-Außenstation mittels EEPROM auf die PES Pro übertragen:

  1. Schalten Sie die Netzspannung aus.
  2. Entfernen Sie den Backup-EEPROM vom Steckplatz.
  3. Stecken Sie den EEPROM der alten Außenstation auf den dafür vorgesehen Steckplatz in der PES Pro.
  4. Schalten Sie die Netzspannung ein. Beim Startvorgang der PES Pro werden die Daten automatisch übertragen und die rote LED blinkt.
Info
Sie haben 10 s Zeit den alten EEPROM herauszuziehen, um die Datensätze zu behalten. Verbleibt der EEPROM länger als 10 s in der PES Pro, werden die übertragenen Datensätze nicht gespeichert
Information
Backup-EEPROM entfernen
Information
Alten EEPROM stecken

Datenübertragung von PES Pro zu PES Pro

  1. Schalten Sie die Netzspannung aus.
  2. Entfernen Sie den Backup-EEPROM vom Steckplatz der defekten PES Pro.
  3. Stecken Sie den Backup-EEPROM in die neue PES Pro.
  4. Schalten Sie die Netzspannung ein. Beim Startvorgang der PES Pro werden die Daten automatisch übertragen.
Information
Backup-EEPROM entfernen

Ersatzteile, Zubehör


Kurztext Artikelnummer
Entnahmewerkzeug
ASA1x0xxx-0010 Audio-TCS:BUS (Kommunikationsmodul) E50606
AVA6x0xxx-0010 Video-TCS:BUS (Kommunikationsmodul) E50527
Frontglas Größe 1 - 8 Tasten E52305
Frontglas Größe 1 - 16 Tasten E52306
Frontglas Größe 1 - 24 Tasten E52304
Beleuchtungsmodul Größe 1 - 8 Tasten E52287
Beleuchtungsmodul Größe 1 - 16 Tasten E52288
Beleuchtungsmodul Größe 1 - 24 Tasten E52289
Namensschildträger Größe 1 - 8 Tasten
Namensschildträger Größe 1 - 16 Tasten
Namensschildträger Größe 1 - 24 Tasten E53675
Verriegelungsblende E51967
Zubehör Grundausstattung
2x Steckverbinder(Audio, Video)
1x Öffnungswerkzeug 		E52852
Klingeltastenerweiterung PET Pro AEA520208-0010 8 Tasten
AEA520212-0010 12 Tasten
AEA520216-0010 16 Tasten kurz
AEA530216-0010 16 Tasten lang
AEA530220-0010 20 Tasten
AEA530224-0010 24 Tasten
Relaismodul FAA3100-0300
Beschriftbare Polyesterfolie 5 Stück
Die dazugehörigen Vorlagen finden Sie auf unserer Webseite unter: https://www.tcsag.de/download/beschriftungsvorlagen/
oder laden Sie diese direkt hier herunter:
Namensschilder.zip 		SPNA4

Reinigung

Info
ACHTUNG!  Funktionsverlust durch Kurzschluss und Korrosion
Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie die Außen mit einem trockenen oder angefeuchteten Tuch.
Info
ACHTUNG!  Beschädigung des Gerätes
Aggressive und kratzende Reinigungsmittel beschädigen die Oberfläche. Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel. Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.

Konformität


Info
Konformitätserklärungen sind abrufbar unter www.tcsag.de, Downloads, Handelsinformationen.

Entsorgungshinweise

Info
Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung.
Info
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.

Gewährleistung

Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.


Service

Fragen richten Sie bitte an unsere:

TCS HOTLINE 04194 9881-188





Barrierefreiheit

Barrierefreiheit
