Produktinformation
NBV2600-0400
Versorgungs- und Steuergerät Video

Placeholder image

Lieferumfang

1x Versorgungs- und Steuergerät NBV2600-0400
1x Produktinformation

Hinweise zur Produktinformation

Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.

Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.

Placeholder image Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar.

Verwendete Symbole für Warnhinweise

Symbol Signalwort Erläuterung
Placeholder image

GEFAHR!

 Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
Placeholder image

WARNUNG!

 Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Weitere verwendete Symbole und Kennzeichnungen

Placeholder image Wichtiger Hinweis
Placeholder image Handlungsschritt
Placeholder image Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
Placeholder image Aufzählung, Listeneintrag 1. Ebene

Sicherheitshinweise

Allgemeine Sicherheitsbestimmungen

Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.

WARNUNG!  Lebensgefahr durch elektrischen Schlag.
  1. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100.
  2. Eindringen von Flüssigkeiten oder elektrisch leitenden Kleinteilen können einen Kurzschluss, Brand oder elektrischen Schlag verursachen. Deshalb das Gerät nicht mit Wasser oder anderen Flüssigkeiten in Berührung bringen.
  3. Vermeiden Sie das Eindringen von elektrisch leitenden Kleinteilen in die Lüftungsschlitze.

Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem:
  1. getrennte Führung von Starkstrom- und Schwachstromleitungen
  2. Mindestabstand von 10 cm bei gemeinsamer Leitungsführung
  3. Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen
  4. Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser
  5. vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden

ACHTUNG!  Beschädigung des Gerätes.
Das Gerät entwickelt Wärme. Für ausreichend Belüftung ist zu sorgen. Die Lüftungsschlitze dürfen nicht abgedeckt werden.

Installation - Schutzmaßnahmen

  1. Außerhalb des Gerätes muss eine leicht zugängliche Trennvorrichtung zur Netztrennung vorhanden sein.
  2. Es ist eine Überstrom-Schutzeinrichtung vorzuschalten.
  3. Das Gerät muss so installiert werden, dass der Benutzer nach der Installation keinen direkten Zugang zum Bereich der Netzanschlussklemme hat.
  4. Das Gerät entspricht der Überspannungskategorie II.

ACHTUNG!  Beschädigung des Gerätes durch Überspannung.
Sorgen Sie durch geeignete Blitzschutzmaßnahmen dafür, dass an den Anschlüssen a, b, P, jeweils eine Spannung von 32 V DC nicht überschritten wird.

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

Das Gerät dient zur zentralen Versorgung und Steuerung von TCS:BUS-Audioanlagen oder TCS:BUS-Videoanlagen mit erhöhten Ausgangsströmen an P und a, max. 2,5 A.
Es ist für die Montage in einem Schaltschrank auf Tragschienen TS 35 geeignet.


Maximal zulässiger Schleifenwiderstand:
Audio Anlagen:                     20 Ohm
Video-Anlagen im 6-Drahtbetrieb:    15 Ohm
Video-Anlagen im 5-Drahtbetrieb:    5 Ohm

Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.

Kurzbeschreibung

  1. Lichtschalten, Lichtschaltzeit manuell stufenweise von 0,5s bis 240s und über configo stufenlos einstellbar
  2. Türöffnen, Türöffnerzeit manuell einstellbar von 0,5 s bis 9 s
  3. Lichtschaltfunktion (Alternativfunktion Türöffnen) konfigurierbar mit configoTM
  4. Sicherheitsmodus aktivierbar, sodass ein Türöffner nur von einer begrenzten Anzahl Innenstationen aktiviert werden kann, bis zu 20 Seriennummern von Innenstationen, konfigurierbar mit configoTM
  5. Speichern der letzten 200 TCS:BUS-Protokolle

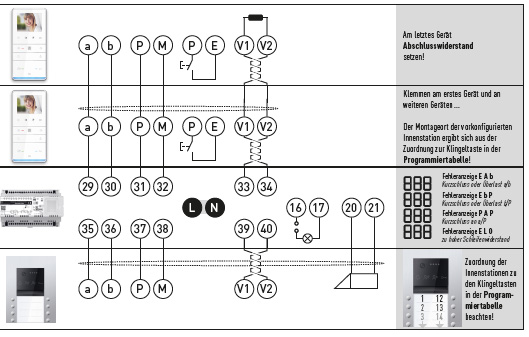

  6. 2x Anschluss a, b, P, M, V1 und V2, separat für Außenstation und Innenstationen

Anschluss von zwei Videosträngen nicht ohne Videoverteiler möglich.

  1. Anschluss Servicegerät frontseitig
  2. Anschluss Türöffner Ausgang für Wechsel-/ Gleichspannungstüröffner ( >6 Ohm) und Ausgang geschaltet und potenzialfrei, Türöffnerversorgung AC / DC, umschaltbar mit Jumper
  3. Lichtschalt-Ausgang potentialfrei, max. Belastbarkeit 36 V AC, 3 A
  4. Türöffner-Ausgang potenzialfrei (COM / NO / NC), max. 24 V DC, 5 A
  5. Kurzschluss- und Überlastungsschutz a-b, a-P, b-P
  6. Fehleranzeige mit 7-Segment-Anzeige
  7. LED (grün) für Betriebsanzeige / Programmiermodus
  8. Programmierung mit configoTM
