Lieferumfang

1x Versorgungs- und Steuergerät NBV2600-0400
1x Produktinformation

Hinweise zur Produktinformation

Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.

Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.

Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar oder klicken Sie auf nachfolgenden Link, um die Produktinformation direkt als PDF herunterzuladen:

Produktinformation NBV2600-0400

Verwendete Symbole für Warnhinweise

Symbol	Signalwort	Erläuterung
	GEFAHR!	Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
	WARNUNG!	Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Weitere verwendete Symbole und Kennzeichnungen

	Wichtiger Hinweis
	Handlungsschritt
	Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
	Aufzählung, Listeneintrag 1. Ebene

Sicherheitshinweise

Allgemeine Sicherheitsbestimmungen

Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.

WARNUNG!  Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100. Eindringen von Flüssigkeiten oder elektrisch leitenden Kleinteilen können einen Kurzschluss, Brand oder elektrischen Schlag verursachen. Deshalb das Gerät nicht mit Wasser oder anderen Flüssigkeiten in Berührung bringen. Vermeiden Sie das Eindringen von elektrisch leitenden Kleinteilen in die Lüftungsschlitze.

Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen Mindestabstand von 10 cm bei gemeinsamer Leitungsführung Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden

ACHTUNG!  Beschädigung des Gerätes. Das Gerät entwickelt Wärme. Für ausreichend Belüftung ist zu sorgen. Die Lüftungsschlitze dürfen nicht abgedeckt werden.

Installation - Schutzmaßnahmen

1. Außerhalb des Gerätes muss eine leicht zugängliche Trennvorrichtung zur Netztrennung vorhanden sein.
2. Es ist eine Überstrom-Schutzeinrichtung vorzuschalten.
3. Das Gerät muss so installiert werden, dass der Benutzer nach der Installation keinen direkten Zugang zum Bereich der Netzanschlussklemme hat.
4. Das Gerät entspricht der Überspannungskategorie II.

ACHTUNG!  Beschädigung des Gerätes durch Überspannung. Sorgen Sie durch geeignete Blitzschutzmaßnahmen dafür, dass an den Anschlüssen a, b, P, jeweils eine Spannung von 32 V DC nicht überschritten wird.

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

Das Gerät dient zur zentralen Versorgung und Steuerung von TCS:BUS-Audioanlagen oder TCS:BUS-Videoanlagen mit erhöhten Ausgangsströmen an P und a, max. 2,5 A.
Es ist für die Montage in einem Schaltschrank auf Tragschienen TS 35 geeignet.

Maximal zulässiger Schleifenwiderstand: Audio Anlagen:                     20 Ohm Video-Anlagen im 6-Drahtbetrieb:    15 Ohm Video-Anlagen im 5-Drahtbetrieb:    5 Ohm

Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.

Kurzbeschreibung

1. Lichtschalten, Lichtschaltzeit manuell stufenweise von 0,5s bis 240s und über configo stufenlos einstellbar
2. Türöffnen, Türöffnerzeit manuell einstellbar von 0,5 s bis 9 s
3. Lichtschaltfunktion (Alternativfunktion Türöffnen) konfigurierbar mit configo^TM
4. Sicherheitsmodus aktivierbar, sodass ein Türöffner nur von einer begrenzten Anzahl Innenstationen aktiviert werden kann, bis zu 20 Seriennummern von Innenstationen, konfigurierbar mit configo^TM
5. Speichern der letzten 200 TCS:BUS-Protokolle
6. 2x Anschluss a, b, P, M, V1 und V2, separat für Außenstation und Innenstationen

Anschluss von zwei Videosträngen nicht ohne Videoverteiler möglich.

1. Anschluss Servicegerät frontseitig
2. Anschluss Türöffner Ausgang für Wechsel-/ Gleichspannungstüröffner ( >6 Ohm) und Ausgang geschaltet und potenzialfrei, Türöffnerversorgung AC / DC, umschaltbar mit Jumper
3. Lichtschalt-Ausgang potentialfrei, max. Belastbarkeit 36 V AC, 3 A
4. Türöffner-Ausgang potenzialfrei (COM / NO / NC), max. 24 V DC, 5 A
5. Kurzschluss- und Überlastungsschutz a-b, a-P, b-P
6. Fehleranzeige mit 7-Segment-Anzeige
7. LED (grün) für Betriebsanzeige / Programmiermodus
8. Programmierung mit configo^TM

Verwenden Sie für die Programmierung die configo-Version ab 1.17.0.4. Laden Sie sich die aktuelle Version unter folgenden Link herunter: configo_setup

Technische Daten

Versorgungsspannung	230 V AC ± 10 %, 50 - 60 Hz
Leistungsaufnahme in Ruhe	1 W
maximale Leistungsaufnahme	21,6 W
Ausgangsstrom a	I(a) = 60 mA
Ausgangsstrom P	I(P) = 2,5 A
maximaler Ausgangsstrom	I(P) = max. 3,2 A (kurzzeitig)
Ausgangsspannung Leerlauf	U(a) = +24 V DC ± 8 % U(P) = 26 V DC
Ausgangsspannung Sprechen	U(a/b) = 22 / 21 V ± 1 V
Türöffner-Ausgang potenzialfrei (COM / NO / NC)	max. 24 V DC, 5 A

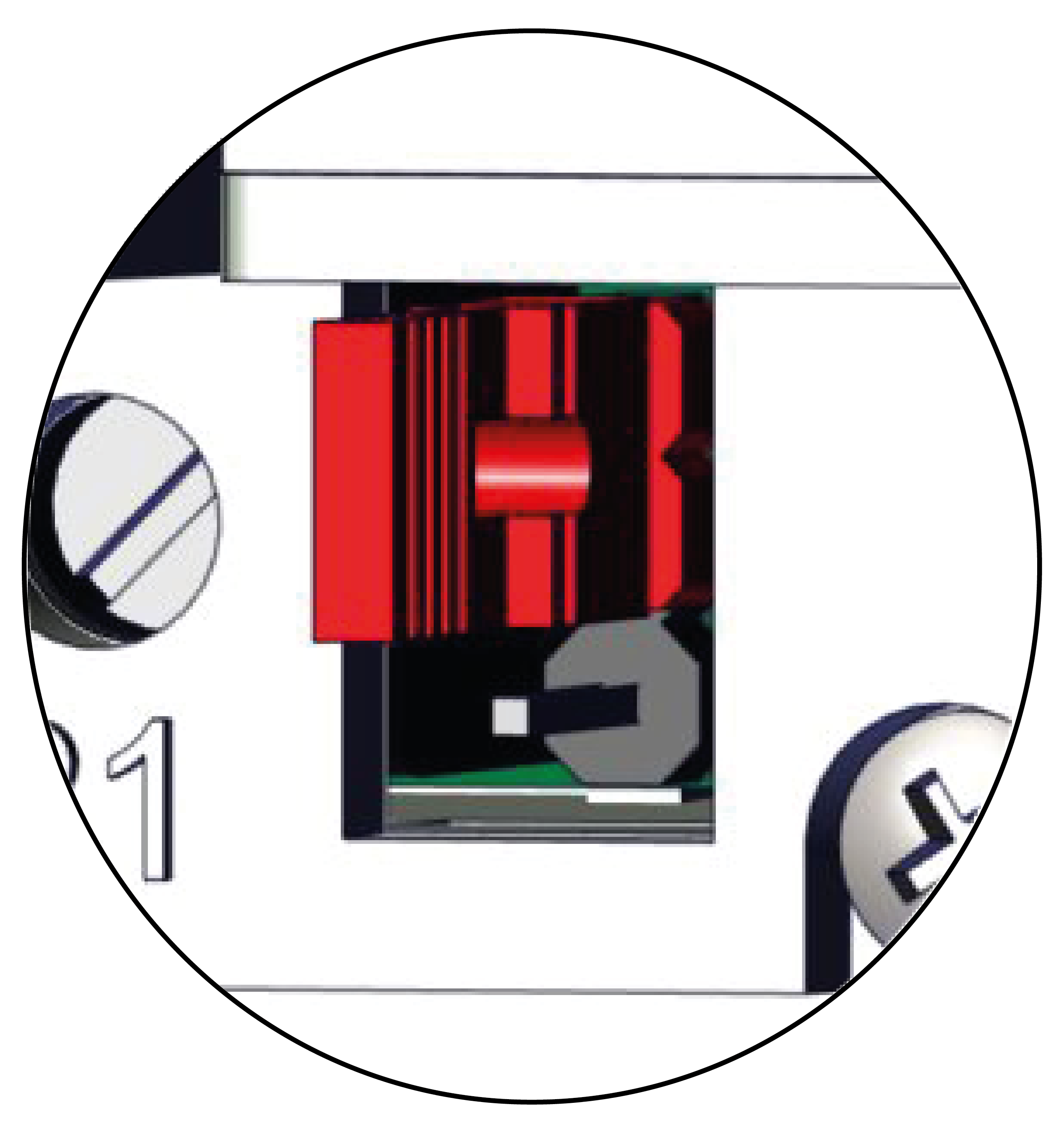

Türöffnerspannung Leerlauf	12 V AC max. 1 A 26 V DC max. 0,5 A Mit Jumper AC und DC potentialfrei umschaltbar
Lichtschalt-Ausgang potentialfrei (COM, NO, NC)	36 V DC 3A
Externe Netzsicherung	2 A (empfohlen), Nennleistung max. 65 W, Ruhe 1,2 W
zulässige Umgebungstemperatur	-5 …+55 °C
Schutzart	IP20
Abmaße (in mm)	H 140 x B 90 x T 71
Gehäuse	Reiheneinbaugehäuse 8 TE für Hutschiene DIN EN 60715, grau
Gewicht	373 g
Schutzklasse	II

Geräteübersicht

1.	LED Betriebsanzeige / Programmiermodus (grün)	8.	Schaltausgang Türöffner
2.	7-Segment-Anzeige	9.	Schaltausgang Lichtschalten
3.	Run/Prog-Taster	10.	Verriegelung Hutschiene
4.	Taster: Einstellen der Türöffnerzeit (Taste +)	11.	Anschluss Versorgungsspannung 230 V
5.	Taster: Einstellen der Lichtschaltzeit (Taste -)	12.	Hutschiene
6.	Anschluss: Wartungspaket USB FBI1210-0	13.	Anschluss: TCS:BUS
7.	Steckbrücke für Einstellungen Türöffner AC / DC	14.	Anschluss: TCS:BUS

Anzeige- und Bedienelemente

Symbol / Anzeige	Bezeichnung	Funktion
	LED Betriebsanzeige / Programmiermodus (LED grün)	AUS: Gerät nicht in Betrieb AN: Gerät in Betrieb Blinkt: Anlage in Programmiermodus
	Taster Anlagen-Programmiermodus	kurz drücken: Programmiermodus der Anlage aktivieren/deaktivieren
	Taster Türöffnerzeit	Türöffnerzeit einstellen: manuell in den Stufen: 0.5, 1, 2, 3, ... und 9 s configo stufenlos von: 0.5 - 128 s Werkseinstellung: 5 s Programmiermodus aktiviert:Türöffner- und Lichtschaltzeit erhöhen (Taster +)
	Taster Lichtschaltzeit	Lichtschaltzeit einstellen: manuell in den Stufen: 0.5, 2, 4, 6, 30, 60, 120, 180, 240 und 300 s configo stufenlos von: 0.5 - 512 s Werkseinstellung: 120 s Programmiermodus aktiviert:Türöffner- und Lichtschaltzeit verringern (Taster -)
	7-Segment-Anzeige (LED rot)	blinkt: P ⇒ Programmiermodus eingeschaltet d (door opener = Türöffnerzeit) ⇒ leuchtet beim drücken des Tasters Türöffnerzeit: Türöffnerzeit einstellen aktiviert L (light switch time = Lichtschaltzeit) ⇒ leuchtet beim drücken des Tasters Lichtschaltzeit: Lichtschaltzeit einstellen aktiviert E (Error = Fehlermeldung) ⇒ blinkt bei einer Fehlermeldung

Montage und Installation

Montage

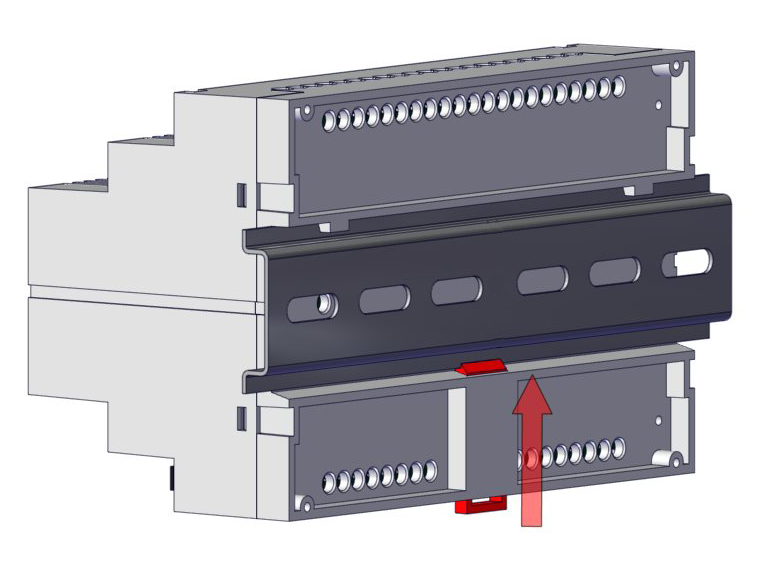

Montage auf der Hutschiene

Demontage von der Hutschiene

Leitungen anschließen

Anschlussleitungen

1. Isolieren Sie die Leitungen ab.
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Schaltungsbeispiel an.

ACHTUNG!  Beschädigung des Gerätes Verwenden Sie einen kleinen Schraubendreher zum Anschließen der Leitungen, um das Gerät nicht zu beschädigen.

Zulässiger Querschnitt (Durchmesser): 0,07 … 4,15 mm2 (Ø 0,3 … 2,3 mm) Max. Anzahl Drähte pro Klemmenkontakt: 4 x 0,8 mm oder 6 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Der Abstand der Hilfsklemme von der Geräteklemme darf max. ≤ 5 cm sein. Verwenden Sie nur Anschlussleitungen aus Kupfer und mit gleichem Durchmesser in einem Klemmenkontakt.

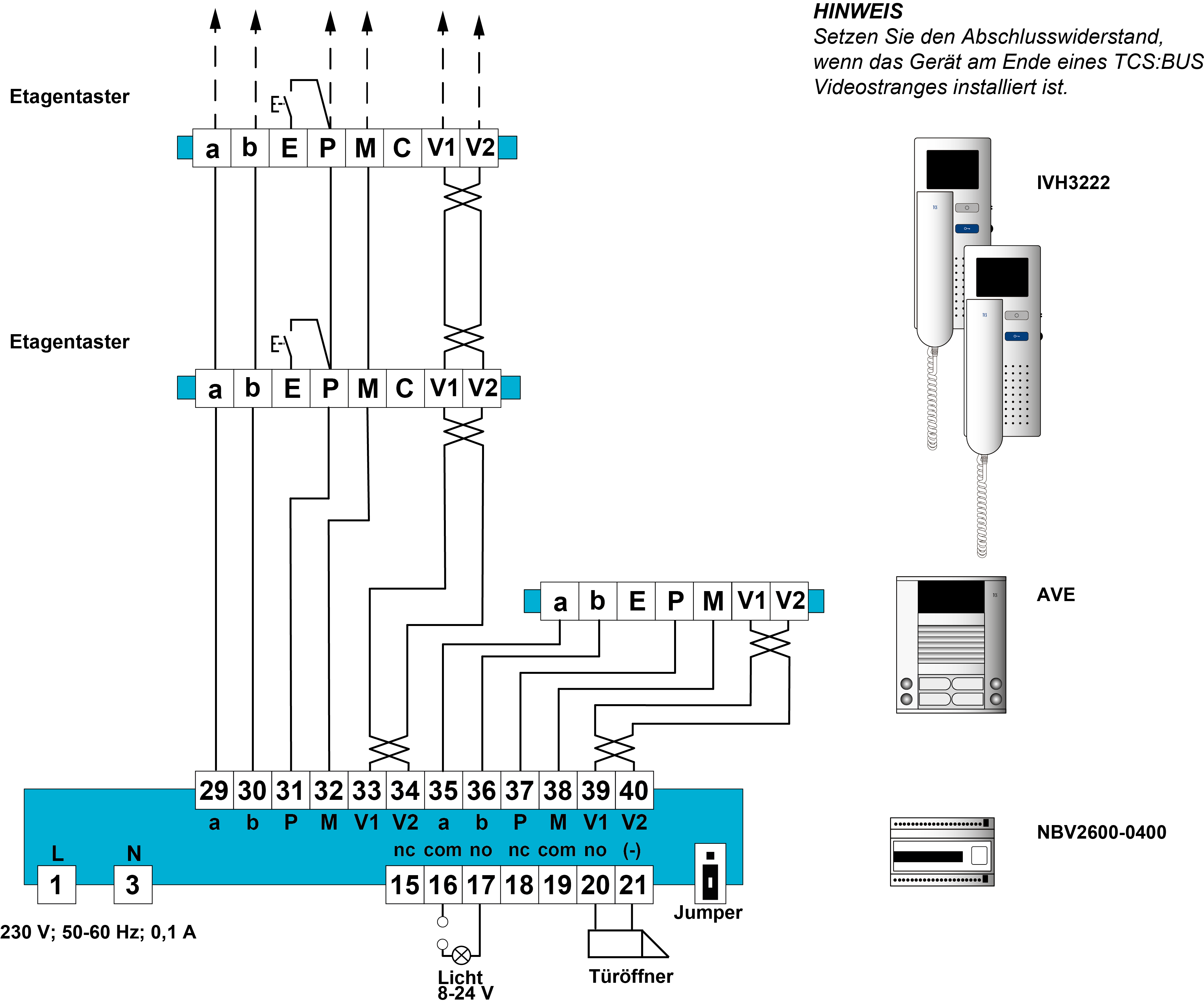

Schaltungsbeispiel: pre:pack Video

Schaltungsbeispiel pre:pack Video

Schaltungsbeipiel: Postschloss

Schaltungsbeipiel: Postschloss

Schaltungsbeispiel: Treppenlicht-Zeitschalter FNA1000-0400

Schaltungsbeispiel Treppenlicht-Zeitschalter FNA1000-0400

Inbetriebnahme

ACHTUNG!  Beschädigung des Gerätes durch zu hohe Spannung. Verbinden Sie nicht die Video-Adern V1 und V2 mit P-, a- oder b-Ader, wenn diese unter Spannung stehen.

ACHTUNG!  Beschädigung des Gerätes durch Vertauschen von a- und P-Ader Das Vertauschen von a- und P-Ader kann während des Betriebes zum Defekt des Gerätes führen. Achten Sie auf den richtigen Anschluss.

Achten Sie beim Anschluss von Video-Adern V1 (+) und V2 (-) auf die Polung. Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, trennen Sie das Gerät von der Versorgungsspannung und tauschen Sie die Adern für das Videosignal.

1. Installieren Sie die TCS-Anlage vollständig.
2. Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
3. Besteht ein Kurzschluss zwischen a- und b-Ader oder P- und b-Ader oder a- und P-Ader, schaltet das Versorgungs- und Steuergerät Video keine TCS-BUS-Spannung auf.
4. Schalten Sie die Netzspannung ein.
   Die LED leuchtet.

Serviceöffnung

Die Serviceöffnung ist mit einem transparenten Gummideckel verschlossen.

1. Öffnen Sie den Gummideckel während der Inbetriebnahme.
2. Schließen Sie den Gummideckel danach wieder.
   Halten Sie ihn geschlossen zur Einhaltung der Schutzart.

Serviceöffnung

1.	7-Segment-Anzeige	4.	Taster Türöffnerzeit (Taster +)
2.	Anschluss: Wartungspaket USB FBI1210-0	5.	Taster Anlagen-Programmiermodus (Run/Prog-Taster
3.	Taster Lichtschaltzeit (Taster -)	6.	LED Betriebsanzeige / Programmiermodus (grün)

Anschluss Wartungspaket USB FBI1210-0

Sie können die gesamte Anlage mit Hilfe von Configo^TM oder dem TCSK programmieren.

1. Schließen Sie das Wartungspaket USB FBI1210-0 an den dafür vorgesehenen Anschluss (2) an.

Weitere Informationen finden Sie in der Produktinformation des FBI1210-0 und im Handbuch des TCSK. Beide Dokumente sind im Downloadbereich unter www.tcsag.de verfügbar.

Fehlererkennung und -anzeige

Fehler in der Anlage werden durch die 7-Segmentanzeige angezeigt. Die LED Betriebsanzeige grün ist AUS. Die Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt ist.

Fehlerursache	wechselnde Anzeige der Zeichen	Beseitigung

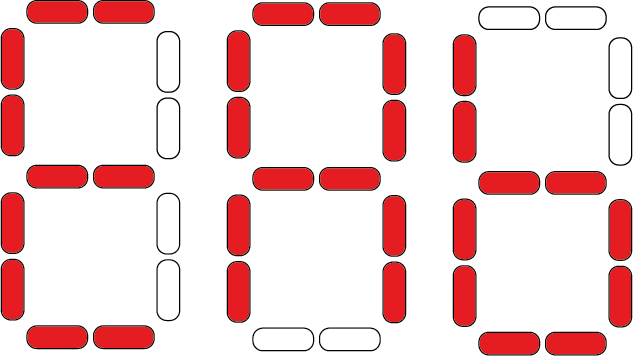

Kurzschluss oder Überlast a/b	(E A b)	a- und P-Ader tauschen / Last reduzieren oder Kurzschluss beseitigen, Gerät geht wieder in Ruhemodus

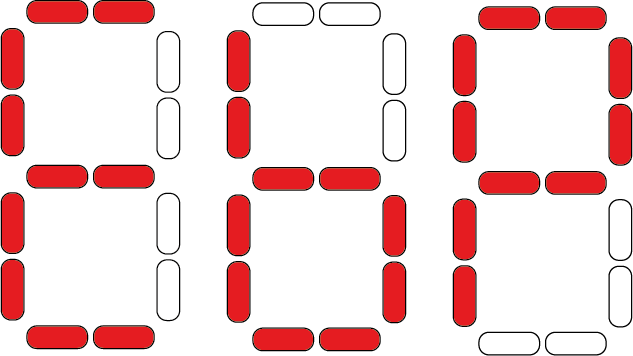

Kurzschluss oder Überlast b/P	(E b P)	Alle 10 s wird geprüft, ob der Fehler noch vorliegt. b/P tauschen / Last reduzieren oder Kurzschluss beseitigen, Gerät geht wieder in Ruhemodus

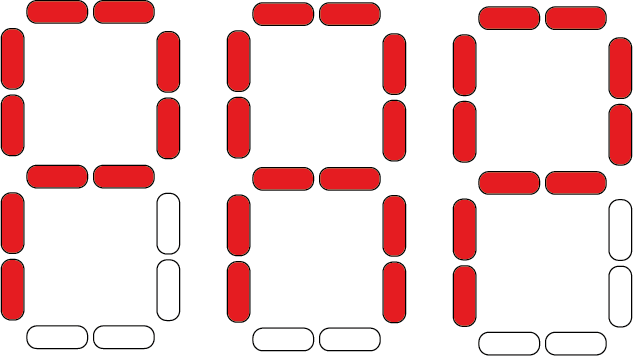

Kurzschluss zwischen a/P	( EAP)	Kurzschluss beseitigen
Zu hoher Schleifenwiderstand bei einem Gerät in der Anlage	(E L O)	Schleifenwiderstand verringern

Konfiguration

Konfigurationsmöglichkeiten

Funktion	Manuell	configoTM ab Version 1.17.0.4	Werkseinstellung
Programmiermodus EIN/AUS	x	-	AUS
Türöffnerzeit einstellen	x	x	5 s
Lichtschaltzeit einstellen	x	x	120 s
Auslöseprotokoll Lichtschaltrelais wählen	-	x	Lichtprotokoll
Gleichspannungs-/Wechselspannungstüröffner	Jumper	-	Wechselspannungstüröffner
Sicherheitsmodus EIN/AUS	-	x	AUS

Türöffnerversorgung AC/DC umschalten

Bedienung

Programmiermodus der Anlage ein- / ausschalten

Die Anlage ist in Betrieb, die grüne LED leuchtet.

Programmiermodus einschalten

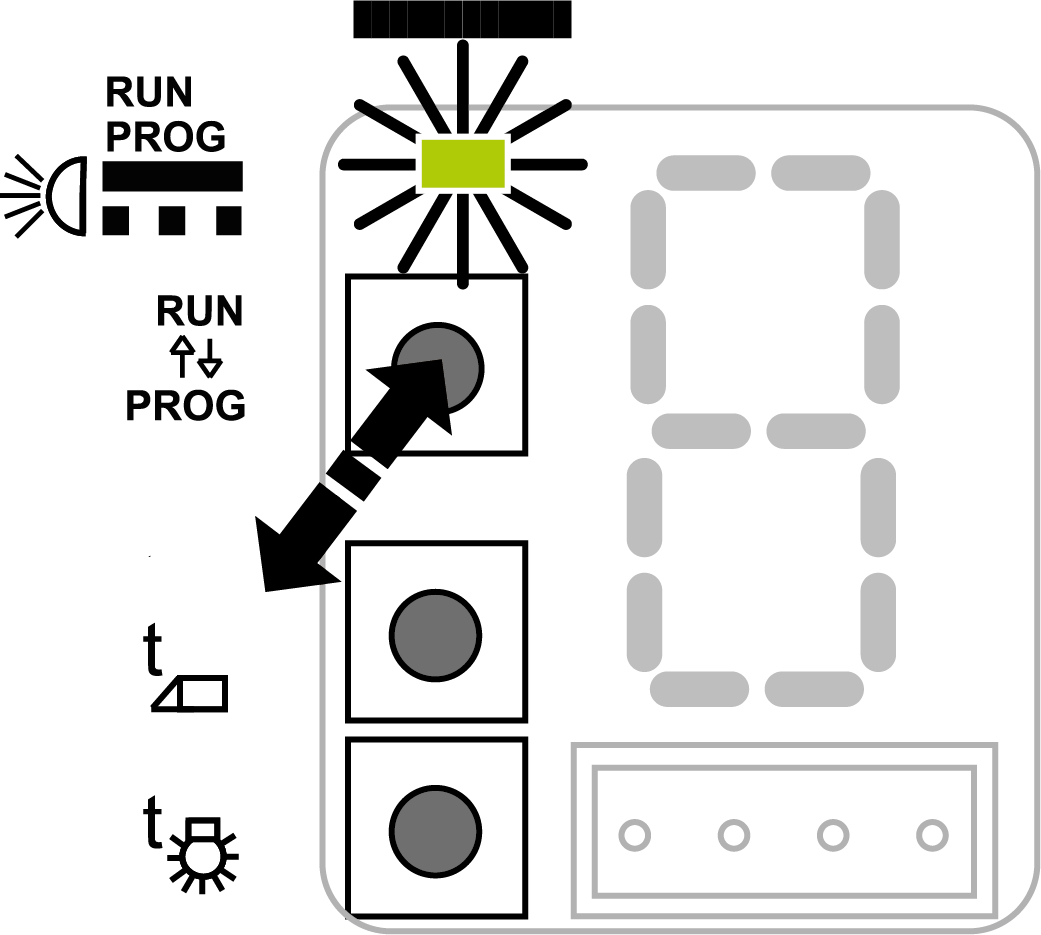

Drücken Sie kurz den Programmiertaster.	Die grüne LED blinkt. Die Segmentanzeige blinkt und zeigt P an.

Programmiermodus ausschalten

Drücken Sie kurz den Programmiertaster.	Die grüne LED leuchtet und die Segmentanzeige geht aus.

Türöffnerzeit einstellen

Die Anlage ist in Betrieb, die grüne LED leuchtet.

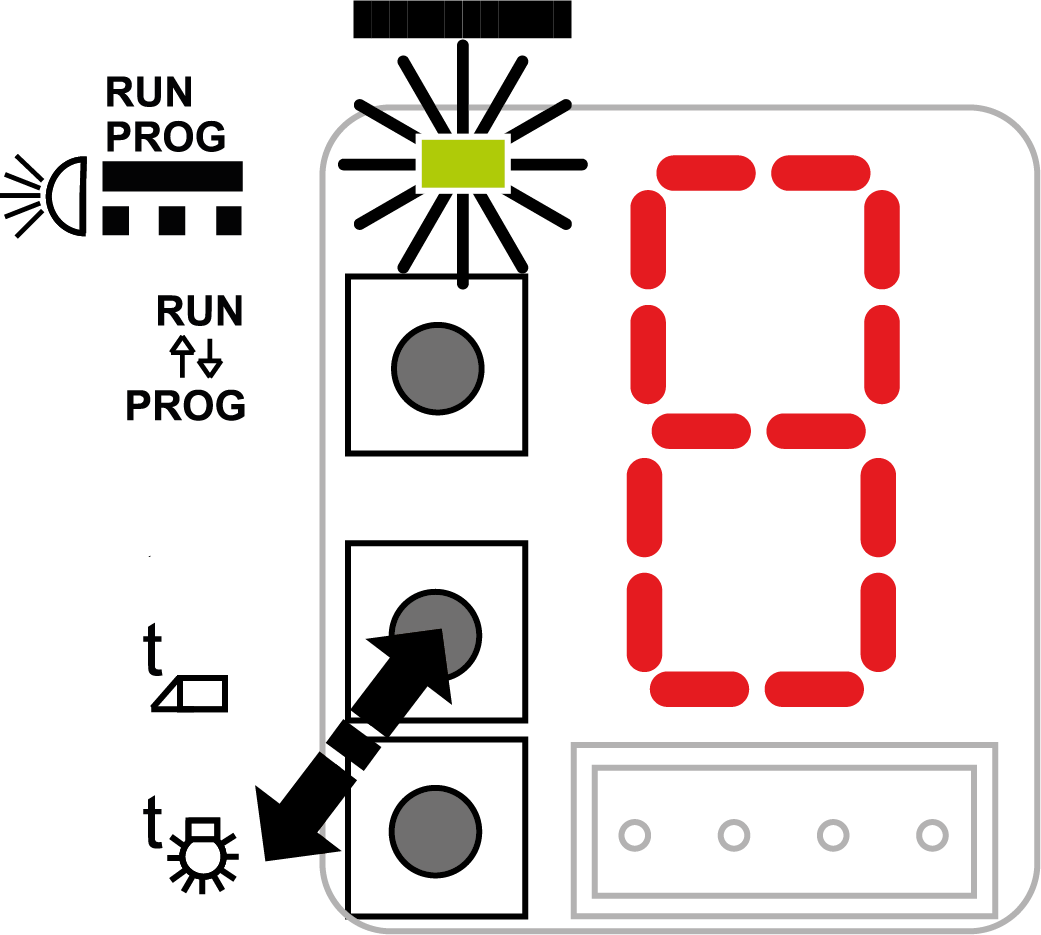

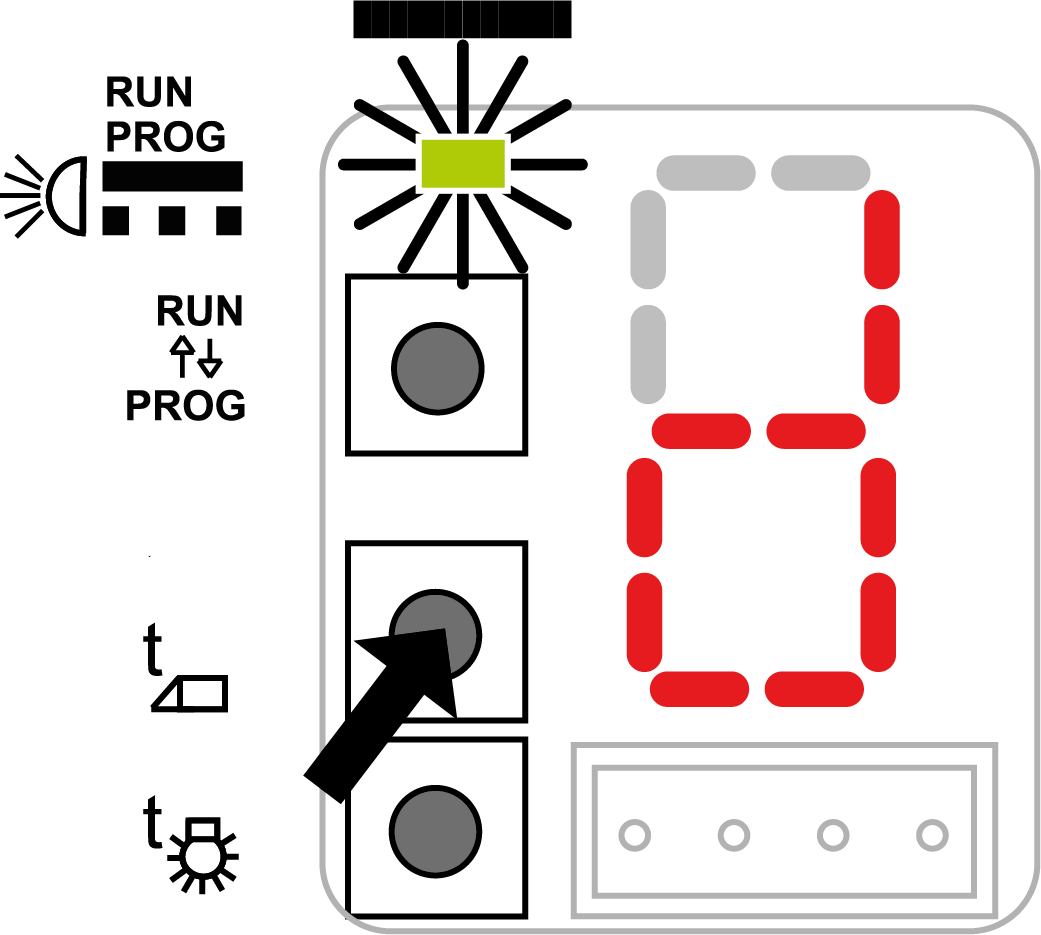

Drücken Sie den Taster Türöffnerzeit 3 s lang. Die Segmentanzeige leuchtet und zeigt d an.	Lassen Sie den Taster los. Anzeige geht automatisch nach ca. 10 s aus, wenn der Taster nicht gedrückt wird.	Drücken Sie den Taster Türöffnerzeit, um den Wert zu erhöhen oder den Taster Licht-schaltzeit, um den Wert zu verringern, bis die gewünschte Zeit (in s) angezeigt wird. Einstellbare Zeiten (in s): 0.5 (0 Pause 5), 1, 2, 3, 4, 5, 6, 7, 8 und 9	Drücken Sie kurz den Programmiertaster, um die gewählte Zeit zu speichern. Die Segmentanzeige geht aus.

Die Ziffern von zwei- oder dreistelligen Werten werden nacheinander angezeigt.

Lichtschaltzeit einstellen

Die Anlage ist in Betrieb, die grüne LED leuchtet.

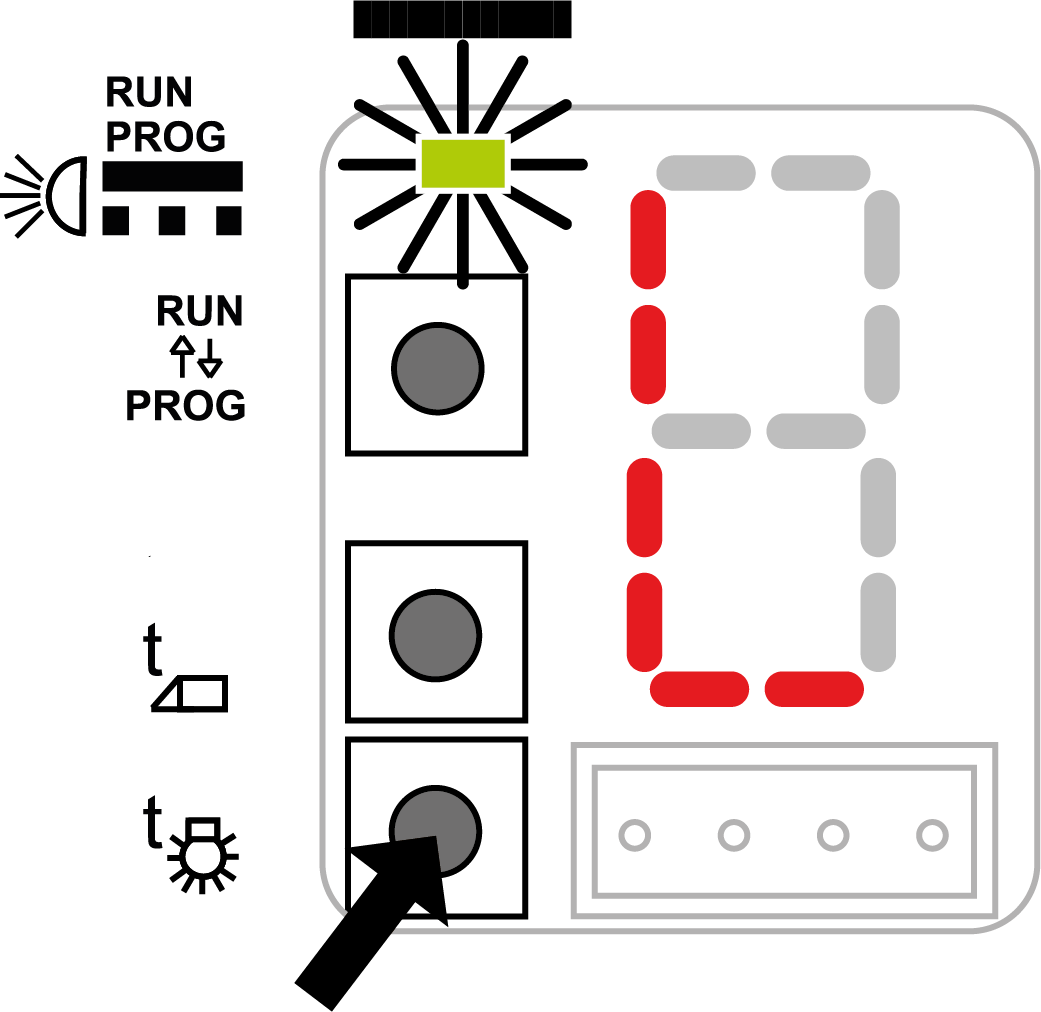

Drücken Sie den Taster Lichtschaltzeit 3 s lang. Die Segmentanzeige leuchtet und zeigt L an.	Lassen Sie den Taster los. Anzeige geht automatisch nach ca. 10 s aus, wenn der Taster nicht gedrückt wird.	Wert ändern: Drücken Sie den Taster Türöffnerzeit, um den Wert zu erhöhen oder den Taster Licht-schaltzeit, um den Wert zu verringern, bis die gewünschte Zeit (in s) angezeigt wird. Einstellbare Zeiten (in s): 0.5 (0 Pause 5), 2, 4, 6, 30, 60, 120, 180, 240 und 300	Drücken Sie kurz den Programmiertaster, um die gewählte Zeit zu speichern. Die Segmentanzeige geht aus.

Die Ziffern von zwei- oder dreistelligen Werten werden nacheinander angezeigt.

Sicherheitsmodus (Security Mode) in configo^TM de-/aktivieren

Sie können in der Anlage den Sicherheitsmodus mit configo^TM aktivieren. Der Türöffner kann ausschließlich von einer ausgewählten und begrenzten Anzahl Innenstationen aktiviert werden. Sie können maximal 20 Innenstationen konfigurieren.

1. Öffnen Sie configoTM (ab Version 1.16.0.0) auf Ihrem PC.*
2. Wählen Sie in der Baumstruktur unter Netzgeräte das NBV2600 aus.
3. Aktivieren Sie den Security Mode aktivieren.
4. Tragen Sie in die Textfelder (1 – 20) die Seriennummern Ihrer ausgewählten Innenstationen ein.
5. Speichern Sie die Änderungen in der Anlage.

*Sie finden ausführliche Informationen zur Anlagenprogrammierung mit configo^TM unter dem Menü Hilfe.

Sicherheitsmodus aktivieren

Reinigung

ACHTUNG!  Funktionsverlust durch Kurzschluss und Korrosion. Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie die Außen mit einem trockenen oder angefeuchteten Tuch.

ACHTUNG!  Beschädigung des Gerätes Aggressive und kratzende Reinigungsmittel beschädigen die Oberfläche. Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel. Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.

Konformität

Entsorgungshinweise

Gewährleistung

Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.

• Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188.
• Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.

Service

Fragen richten Sie bitte an unsere:

TCS HOTLINE 04194 9881-188
