Dokumente zum Download

Hier stehen Ihnen alle Dokumente für die Inbetriebnahme und Benutzung, sowie weiteres Informationsmaterial zur Verfügung.

ACHTEN Sie auf die gesonderte Produktinformation für das ISWM7200-0140 Modular Freisprecher TCS:BUS für FDE mit Durchsagefunktion (Grundmodul), siehe unten:

Für den Anwender | Benutzer

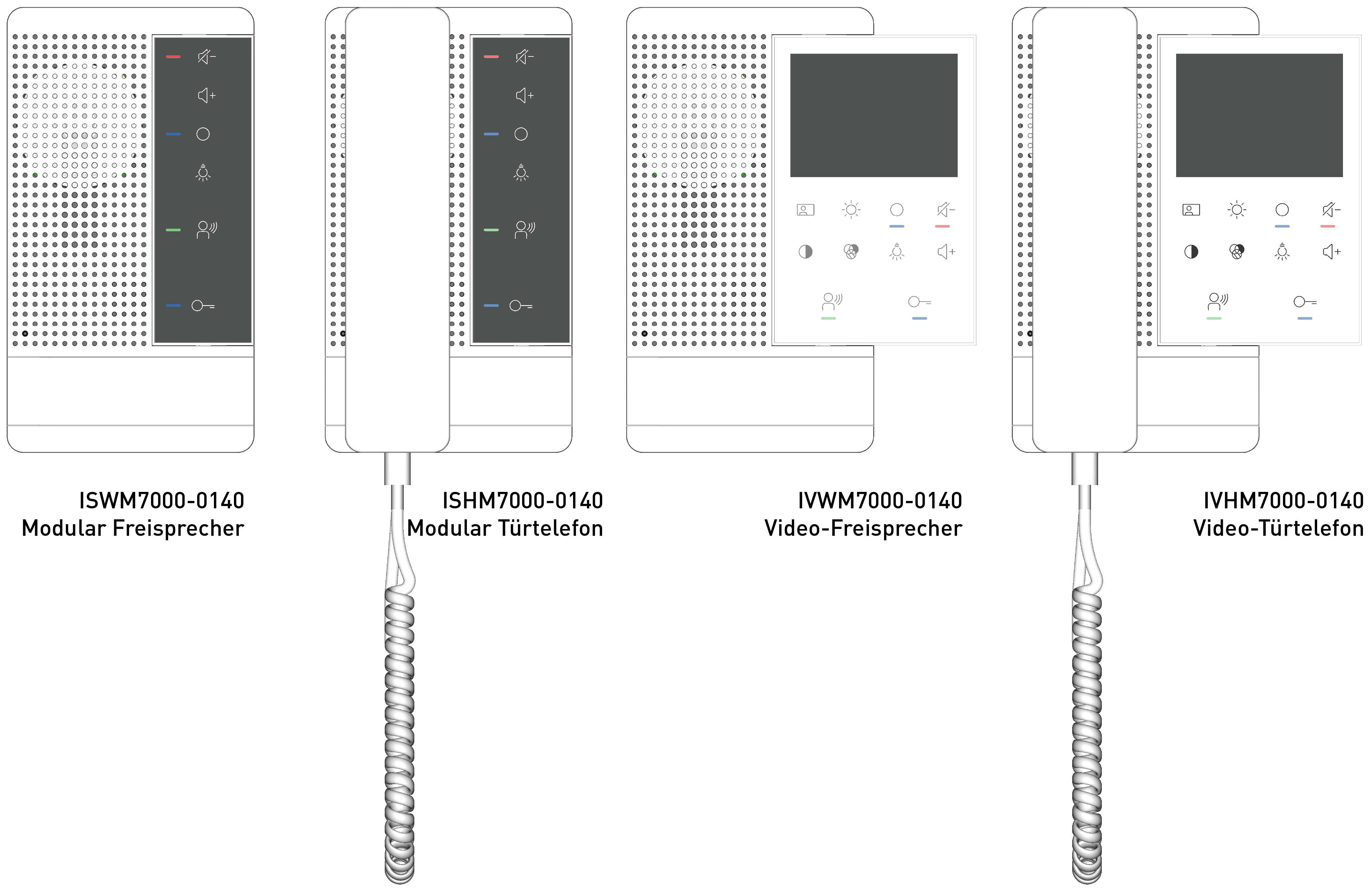

gültig für: ISWM700 | ISHM7000 | IVWM7000 | IVHM7000 | ISWM7200

Für den Elektroinstallateur

gültig für: ISWM700 | ISHM7000 | IVWM7000 | IVHM7000

ISWM7200-0140

Modular Freisprecher TCS:BUS für FDE mit Durchsagefunktion (Grundmodul)

Sicherheitshinweise

Achtung! Wird die Innenstation als Bestandteil einer sicherheitstechnischen Einrichtung einer bauli-chen Anlage eingesetzt, sind die geltenden bauordnungsrechtlichen Forderungen einzuhalten. Die Innenstation erfüllt die nachstehenden Normen nicht: für Elektroakustische Notfallwarnsysteme: DIN EN 60849, VDE 0828 für Brandmeldeanlagen: DIN VDE 0833, DIN 14675, EN 54 für Sprachalarmanlagen DIN VDE 0833-4, DIN EN 54-16 und DIN EN 54-24 für Alarmanlagen: Brandmeldeanlagen, Akustische Signalgeber EN 54-3, DIN VDE 0833-2 sowie EN 54-4 /A2, EN 12101-10, NFS 61940 Halten Sie die brandschutztechnischen Forderungen nach Leitungsanlagen-Richtlinie LAR ein. Verlegen Sie die Leitungen für die Feuerwehr-Durchsageeinheit so, dass der elektrische Funktionserhalt gemäß Feuerwiderstandsklasse E30 nach DIN 4102 Teil 12 gewährleistet ist. Das Türtelefon selbst ist nicht für den elektrischen Funktionserhalt E30 ausgelegt.

WARNUNG! Nicht zulässig ist der Einsatz der Innenstation in einer Türsprechanlage, die ersetzend für eine oder als Bestandteil einer Sprachalarmierungsanlage (SAA) an eine Brandmeldeanlage (BMA) angebunden ist, die ersetzend für ein elektroakustisches Notfallwarnsystem (ENS) oder als dessen Bestandteil betrieben wird. Die Innenstation ISWM7200-0140 darf nicht in Rufanlagen nach DIN VDE 0834 und EN50134 verwendet werden. Entsprechend DIN 77800 muss eine gesonderte Notrufsicherung eingerichtet werden. Die mit der Innenstation ISWM7200-0140 ausgestattete Anlage stellt keine Notrufanlage im Sinne vorgenannter Normen dar. Die Innenstation ISWM7200-0140 darf nicht in lebensrettenden oder lebenserhaltenden Systemen eingesetzt werden. Auch die Kombination mit Anlagenteilen, die vorgenannte Normen erfüllen, ist unzulässig.

Ersatzteile, Zubehör

Hier finden Sie Informationen zu Ersatzteilen und Zubehör, welches beim Elektrofachhandel bestellt werden kann. Weitere Informationen zum Zubehör und allen TCS Neuheiten finden Sie auf unser Webseite TCS NEU unter https://www.tcsneu.de.

Ersatzteile und Zubehör

Abbildung	Artikelnummer	Beschreibung

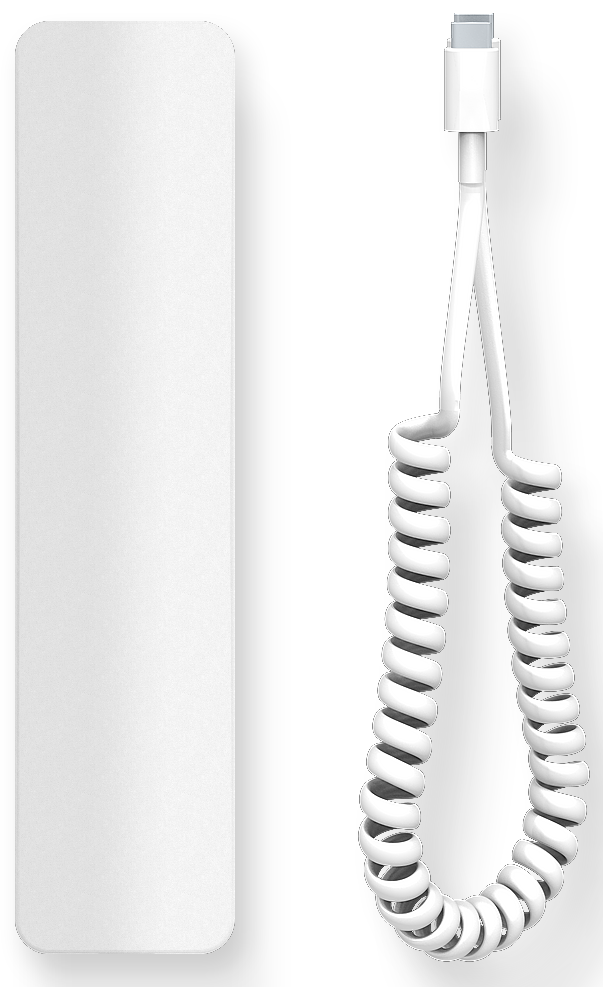

	MEH7000-0140	Telefonhörer mit Magnethalterung zum Nachrüsten oder als Ersatzteil mit USB-C Kabel. Montageanleitung
	MEH7001-0140	Touchmodul Audio als Ersatzteil Montageanleitung

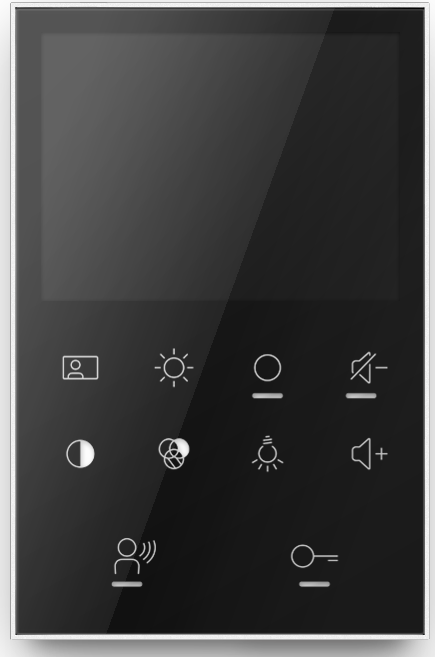

	MEV7035-0140	Mit diesem Touchmodul Video 3,5 Zoll können Sie aus Ihrer Audio-Innenstation eine Video-Innenstation machen. Voraussetzung: Ihre Anlage ist für die Videotürkommunikation vorbereitet. Montageanleitung

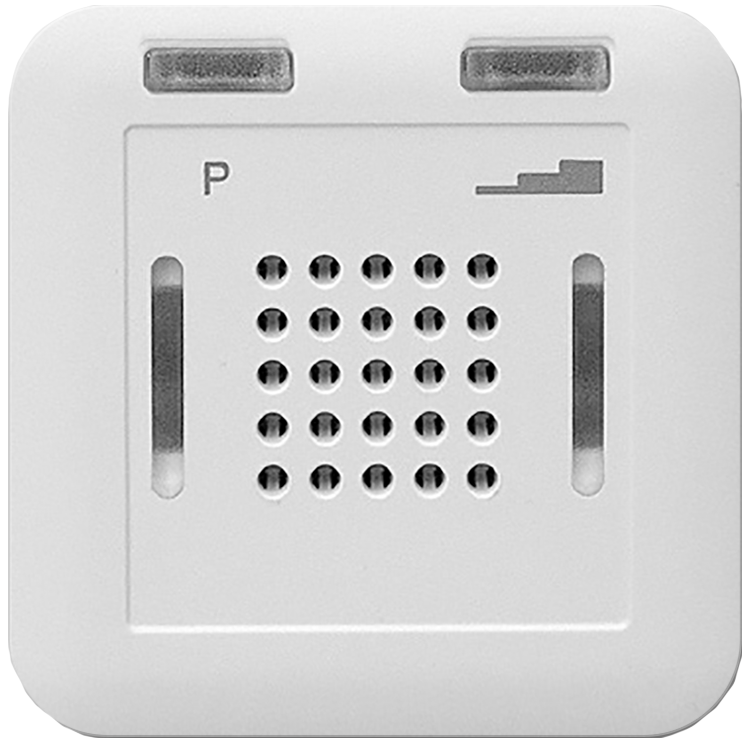

	FFL3200-0 FFL00004-0	Funksignalgerät FFL3200-0 besteht aus Steckdosen-Funkgong (Empfänger) und Einbau-Sender (Sender). Ein eingehender Tür-, Etagen- oder Internruf wird für max. 10 s an den Steckdosen-Funkgong übertragen. Der Steckdosen Funkgong setzt das Signal in eine Lautstärke-Blitzlicht Kombination um. Produktinformation

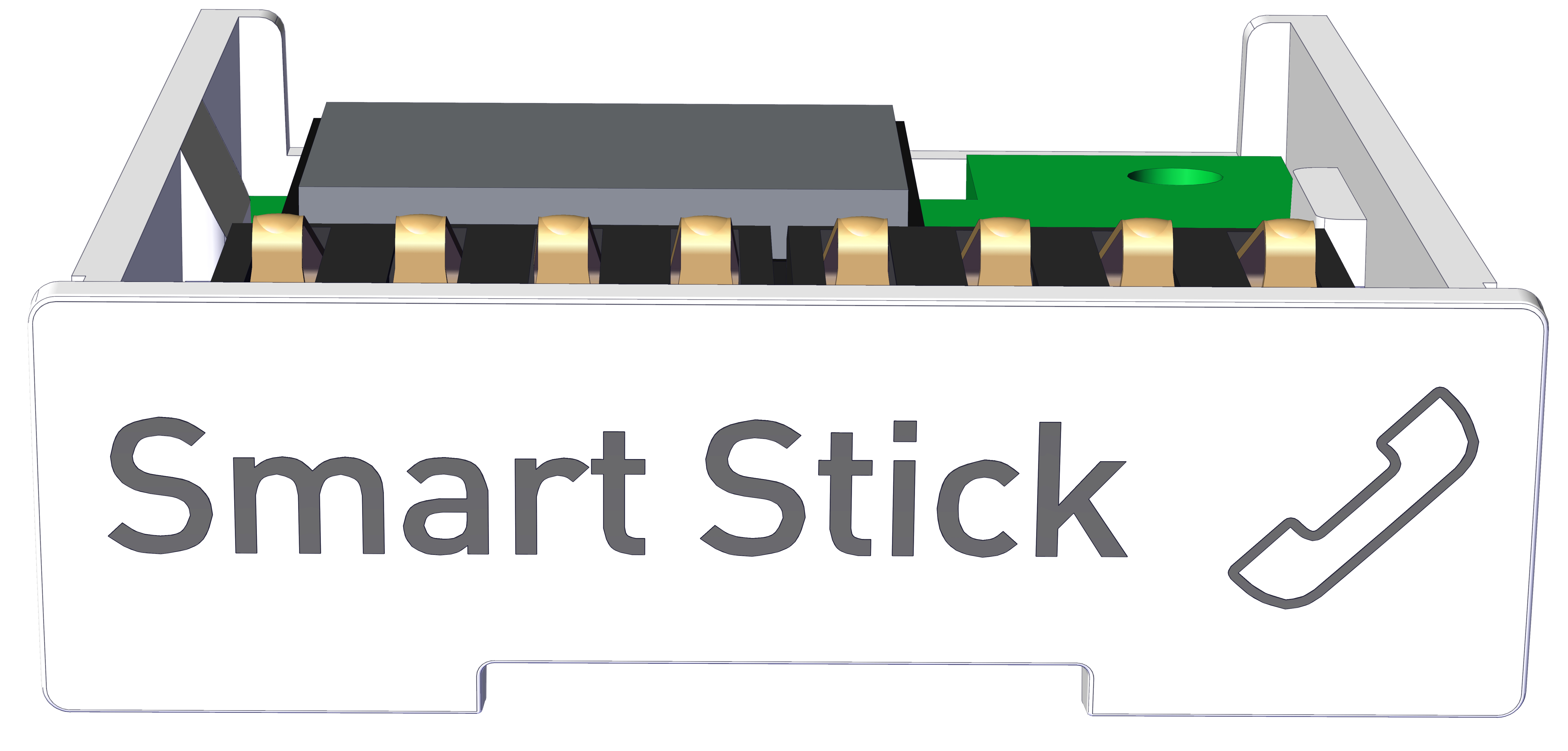

	FFI0001-0000	Smart Stick PHONE Der Smart Stick PHONE verbindet die TCS-Innenstation mit Ihrem Heimnetzwerk. Ihr Heimnetzwerk kann mit bestimmten Endgeräten (z.B. IP-Telefon, IP-Telefon-Anlage oder mit der snipdoo CLOUD/snipdoo HOME App) ergänzt und somit mit Ihrer Türsprechanlage verbunden werden. Handbuch

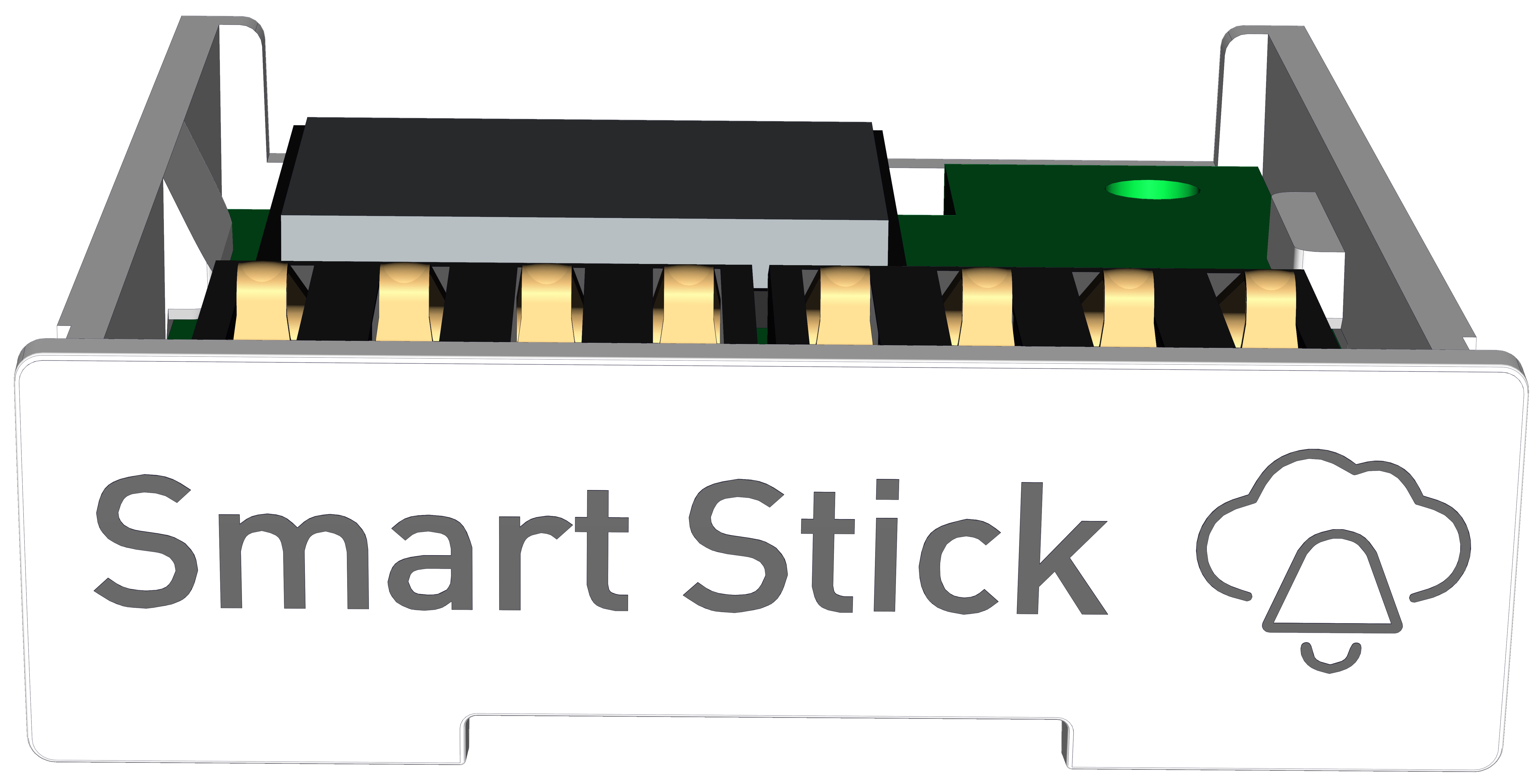

	FFI0002-0000	Smart Stick MOBILE PHONE Der Smart Stick MOBILE PHONE verbindet die TCS-Innenstation mit der snipdoo® HOME-App. Handbuch

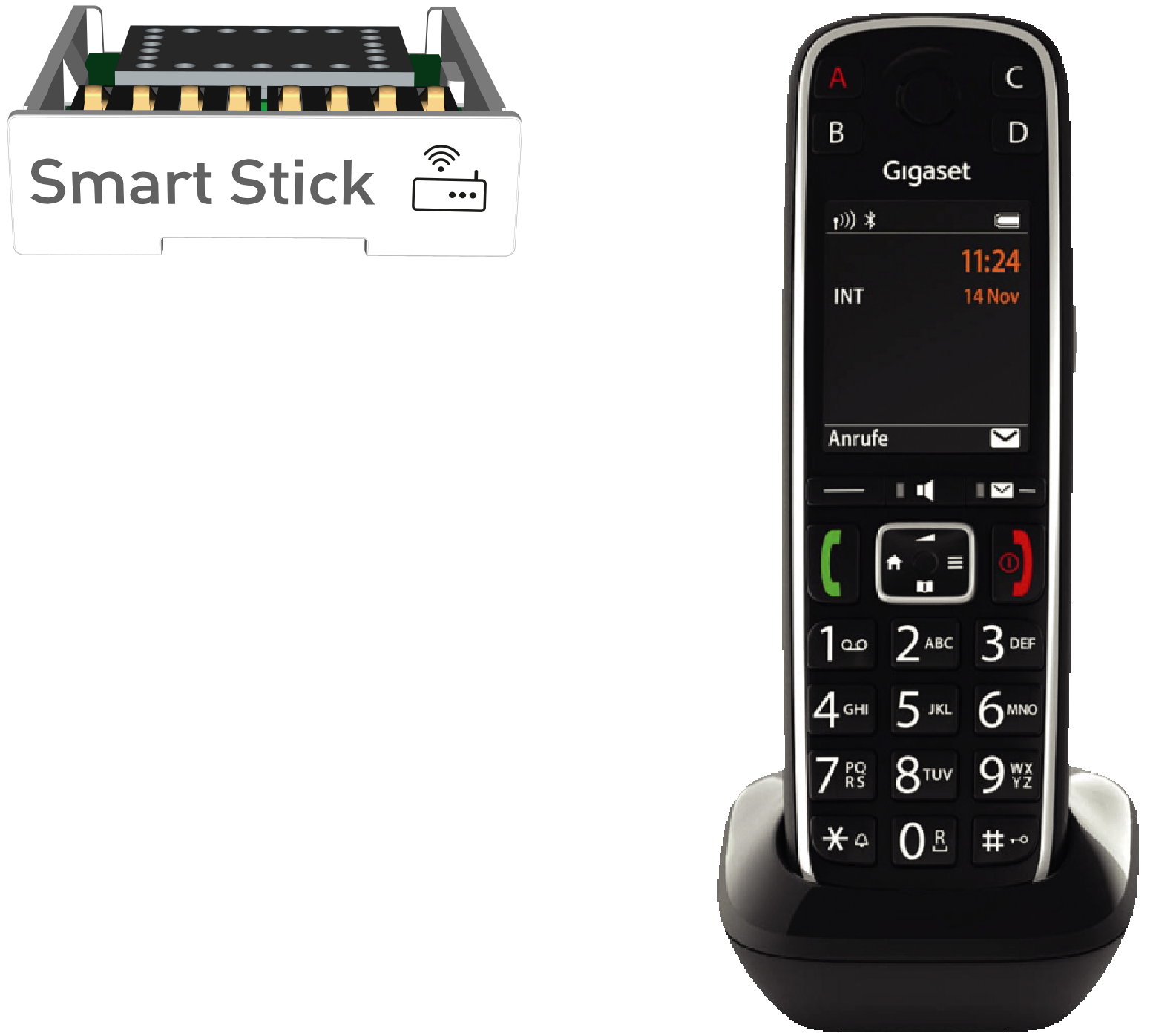

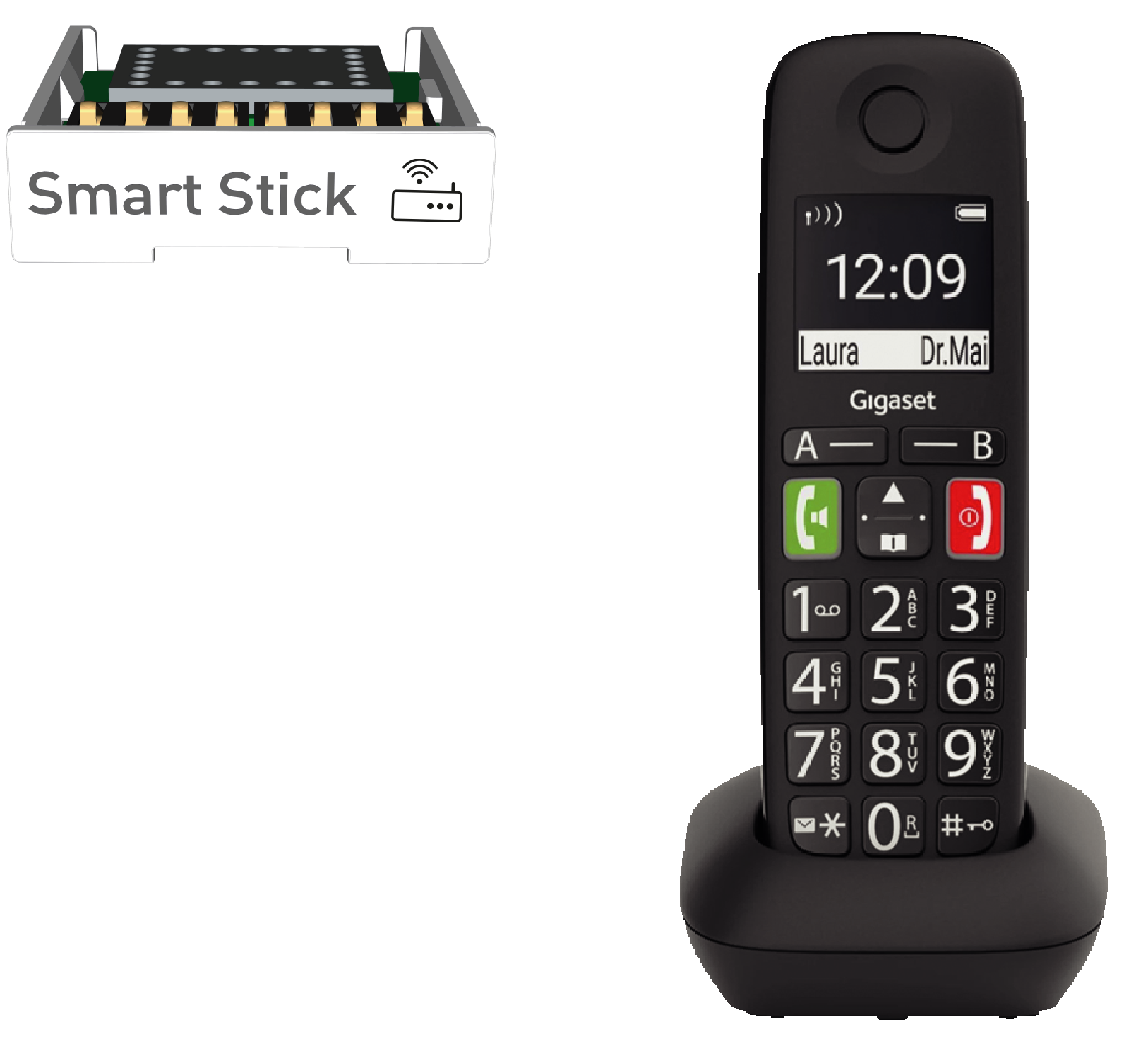

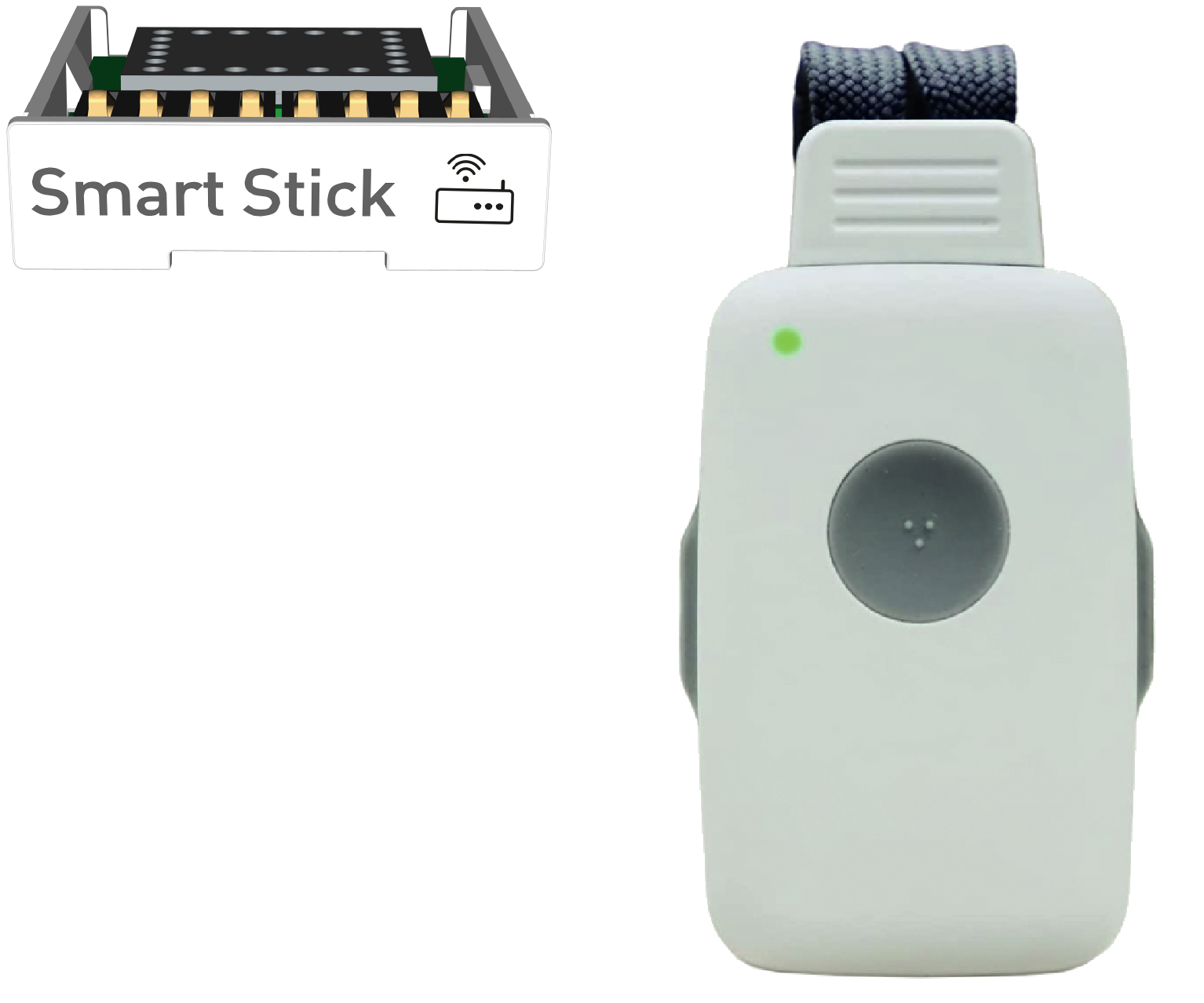

	FFI0003-0000	Smart Stick MOBILE PHONE Smart Stick DECT LOCAL wird nur im Paket mit einen der links zu sehenden DECT-Geräten ausgeliefert. Der Smart Stick DECT LOCAL verbindet die TCS-Innenstation mit einen DECT-Gerät. Türrufe werden an das DECT-Gerät weitergeleitet. Türrufe und Türöffnen können durch das DECT-Gerät übernommen werden. Es können max. 6 DECT-Geräte an den Smart Stick DECT LOCAL angelernt werden. Paket: DECTConnect-1 Smart Stick DECT LOCAL und DECT Handset Assistance Paket: DECTConnect-2 Smart Stick DECT LOCAL und DECT Handset Easy Paket: DECTConnect-3 Smart Stick DECT LOCAL und DECT Handset Easy Pro Handbuch

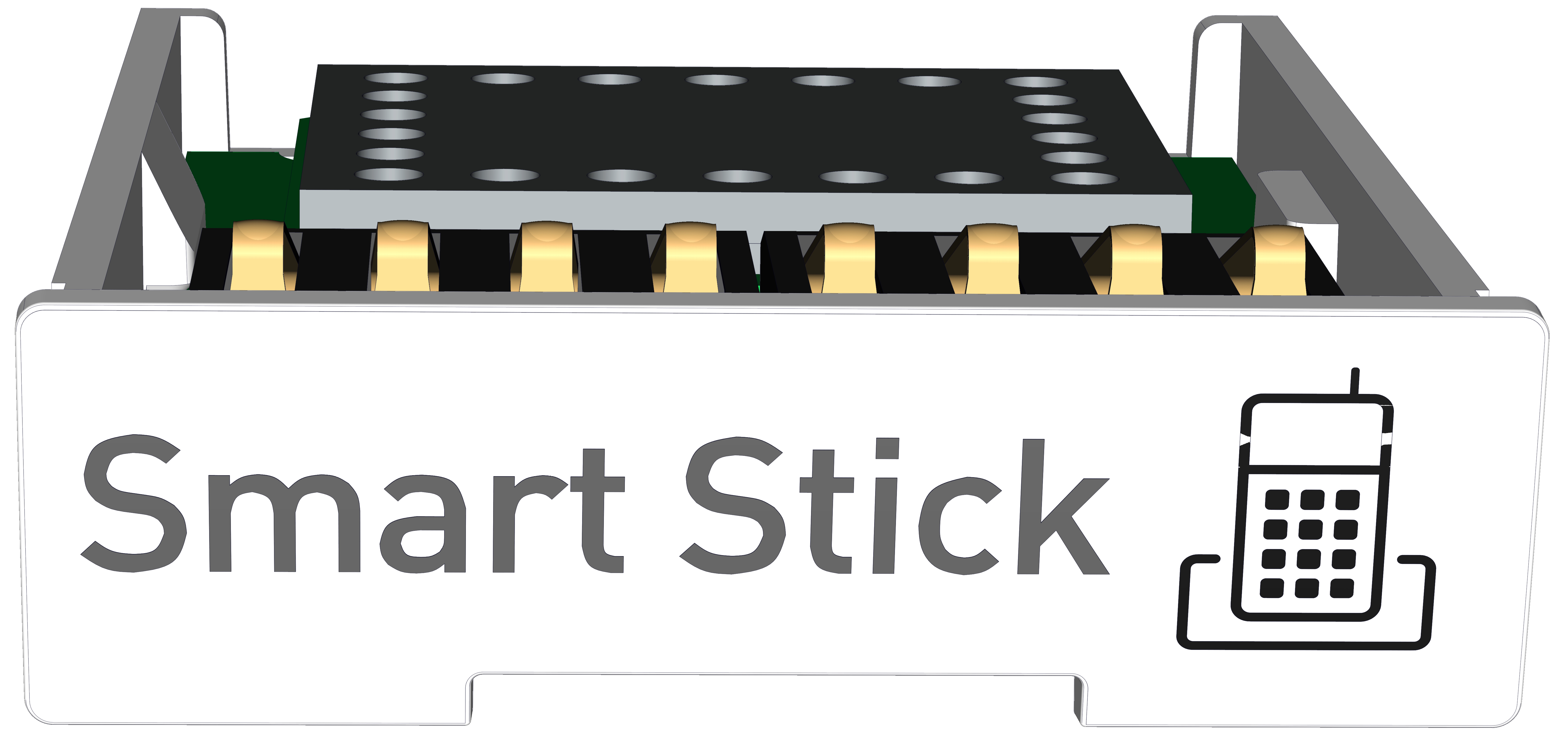

	FFI0004-0000	Smart Stick PHONE Der Smart Stick DECT GLOBAL funktioniert wie ein DECT Mobilteil und kann zu bestehenden DECT-Systemen hinzugefügt werden. Smart Stick DECT GLOBAL meldet sich an einer bestehenden DECT Basisstation (z.B. Fritz!Box, Gigaset Basisstationen) an und leitet Anrufe an andere registrierte Geräte weiter. Handbuch

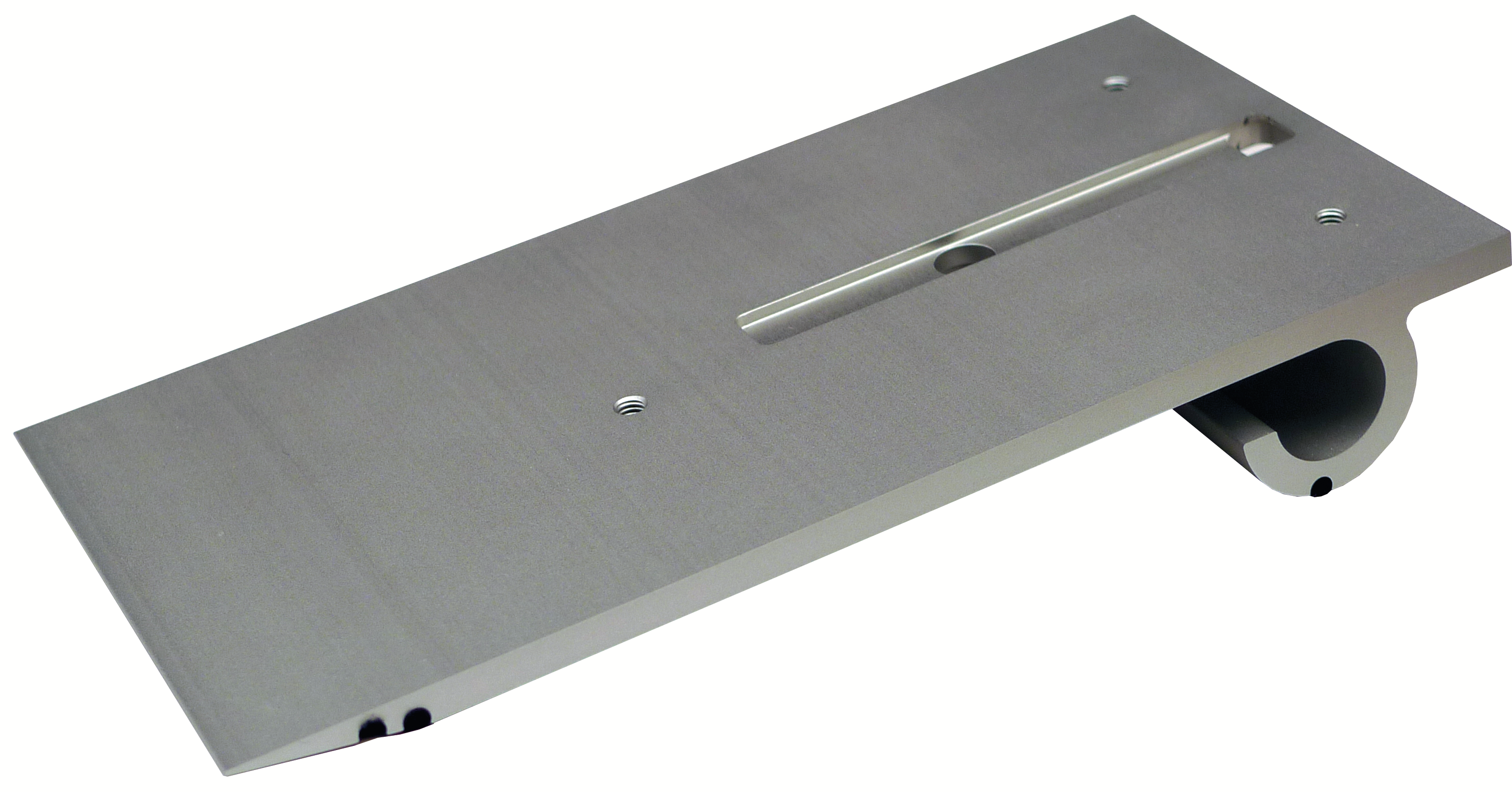

	ZIT3030-0010	Tischzubehör
