Lieferumfang

1 x Innenstation
1 x Montageschale mit Anschlussklemme

Handbücher und weitere Dokumentationen finden Sie im Downloadbereich unserer Homepage unter https://www.tcsag.de/download/ Sie können sich das Handbuch auch direkt hier herunterladen. Klicken Sie auf den folgenden Link: Handbuch IVW6420-0145

Hinweise zum Handbuch

Das Handbuch richtet sich ausschließlich an Elektrofachkräfte und Netzwerkadministratoren.

Das Handbuch beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie das Handbuch an einem geeigneten Ort auf, wo es für Wartung und Reparatur zugänglich ist.

Handbücher sind im Downloadbereich unter www.tcsag.de verfügbar.

Verwendete Symbole für Warnhinweise

Symbol	Signalwort	Erläuterung
	GEFAHR!	Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
	WARNUNG!	Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
	VORSICHT!	Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
	ACHTUNG!	Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten können.

Weitere verwendete Symbole und Kennzeichnungen

	Wichtiger Hinweis
	Videokennzeichnung nach DIN 33450
	Handlungsschritt
	Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
	Aufzählung, Listeneintrag 1. Ebene
	Aufzählung, Listeneintrag 2. Ebene
	Erläuterung

Sicherheitshinweise

Allgemeine Sicherheitsbestimmungen

Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.

WARNUNG!  Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100.

Beachten Sie bei der Installation von TCS -Anlagen sind die allgemeinen Sicherheitsbestim-mungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen Mindestabstand von 10 cm bei gemeinsamer Leitungsführung Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden Beachten Sie für die Installation von TCS:VoIP-Geräten die allgemein gültigen Normen der strukturierten Verkabelung von Kommunikationsanlagen EN50173-1. Verwenden Sie immer Datenleitungen mit mindestens dem Standard CAT5e.

Blitzschutzmaßnahmen

ACHTUNG!  Beschädigung des Gerätes durch Überspannung Sichern Sie die Niederspannungsanlage gegen Überspannung.

Hinweise zur Netzwerksicherheit

Beachten Sie, dass diese Hinweise zur Netzwerksicherheit allgemein gültig sind und je nach individueller Konfiguration und Umgebung des Produkts angepasst werden müssen. Es wird empfohlen, die Netzwerksicherheit regelmäßig zu überprüfen und ggf. weitere Maß-nahmen zu ergreifen, um mögliche Sicherheitslücken zu minimieren. Beachten Sie, das die Kommunikation zwischen TCS-Gerät und Netzwerk nicht in jedem Fall verschlüsselt wird. Schützen Sie Ihre Netzwerkressourcen durch: Einrichten von Firewalls und Prüfung Ihrer Sicherheitseinstellungen Schränken Sie den physischen Zugang ein. Verschlüsselung nutzen: Stellen Sie sicher, dass die Kommunikation über verschlüsselte Protokolle erfolgt. Wenn möglich, aktivieren Sie die Verschlüsselung für VoIP-Kommunikation, Videoüber-tragung und Schaltbefehle. Passwörter und Benutzerkonten: Vergeben Sie nur starke und eindeutige Passwörter. Schützen Sie Passwörter vor unautorisierten Zugriff. Ändern Sie Passwörter regelmäßig und verwenden Sie ggf. eine Zwei-Faktor-Authentifizierung. Löschen Sie nicht mehr benötigte Benutzerkonten. Überwachen und protokollieren von Netzwerkaktivitäten Verwenden Sie Syslog oder andere Aufzeichnungsfunktionen. Überwachen Sie regelmäßig die Protokolldateien, um mögliche Sicherheitsvorfälle zu erkennen. Regelmäßige Software-Updates Halten Sie Ihre Geräte und Anwendungen immer auf dem neuesten Stand, um von Sicher-heitsupdates zu profitieren.

Hinweise Videoüberwachung nach DIN 33450

Das Erstellen und Speichern von Videoaufnahmen kann Persönlichkeitsrechte verletzen. Beachten Sie bei der Aufstellung und dem Betrieb von Videokomponenten immer die geltenden Rechts- und Kennzeichnungsvorschriften.

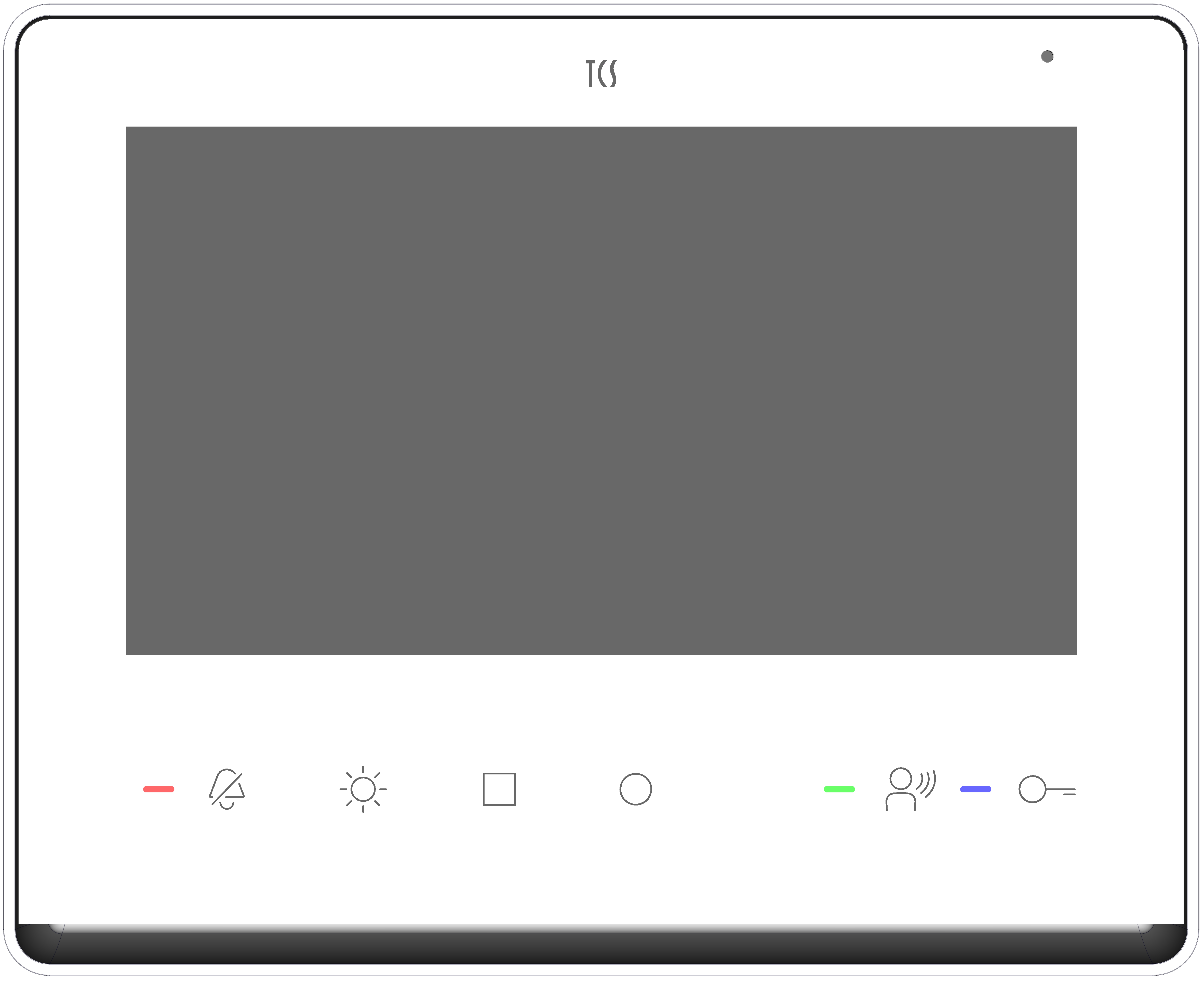

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

Das IVW6420-0145 ist eine IP-Video-Innenstation zum Vollduplex-VoIP-Freisprechen. Sie ist ausschließ-lich für den Einsatz im Innenbereich geeignet. Das IVW6420-0145 ist für die Aufputzmontage vorgesehen.

Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.

Kurzbeschreibung

• VoIP-fähige Video-Innenstation zum Freisprechen
• 7 Zoll TFT-Farbdisplay, Auflösung: 1024 x 600 Pixel (Full HD), Tochscreen mit zusätzlich 6 Sensortasten
• Audioübertragung: Voll-Duplex, Echo-Cancelation, Automatic Gain Control
• Videoüberwachungsfunktion über snipdoo SYSTEM oder snipdoo INSIDE konfigurierbar
• Mithörsperre
• Bild aufschalten, wechseln zwischen verschiedenen Kameras
• Unterstützt H.264 und MJPEG

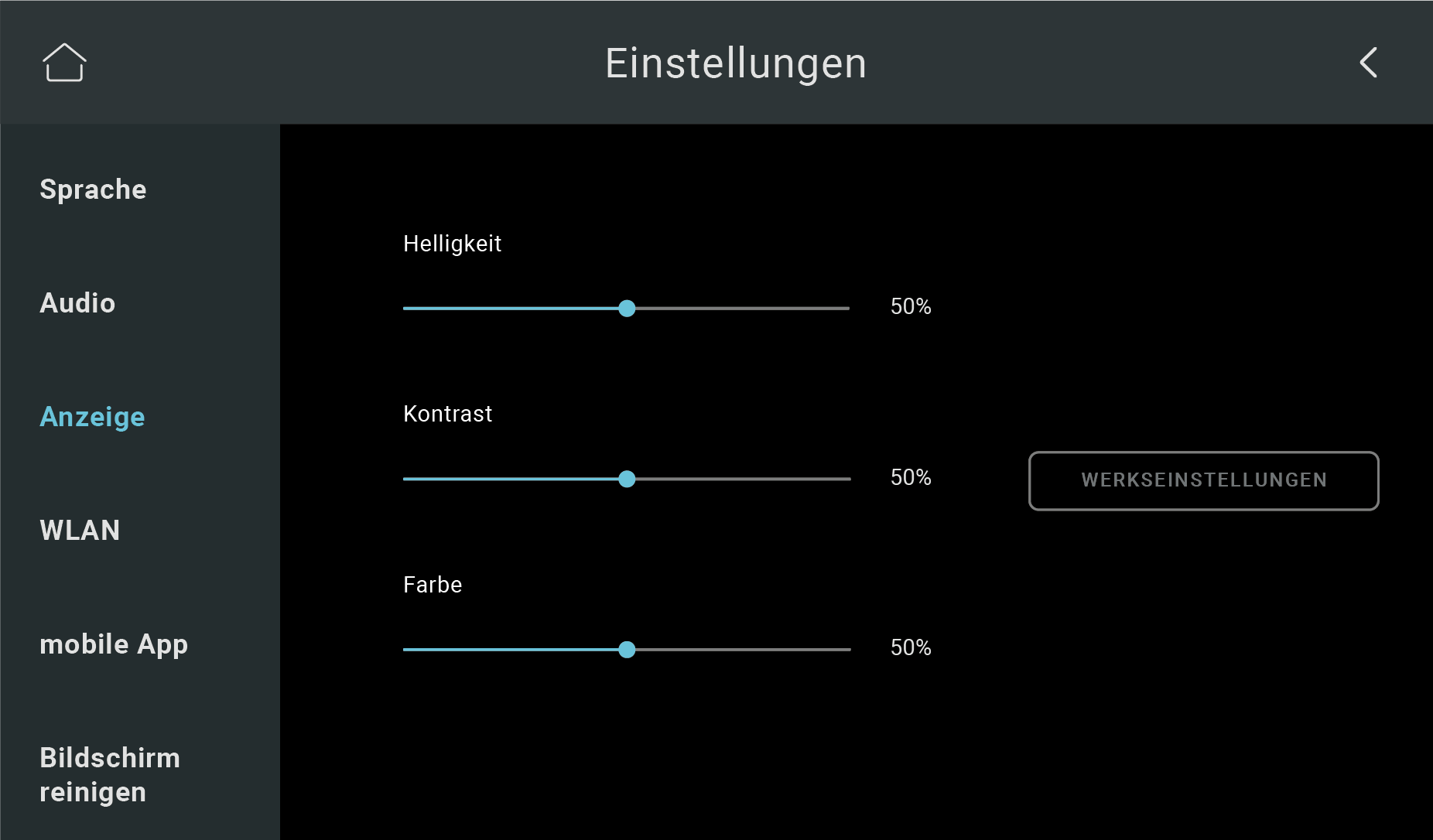

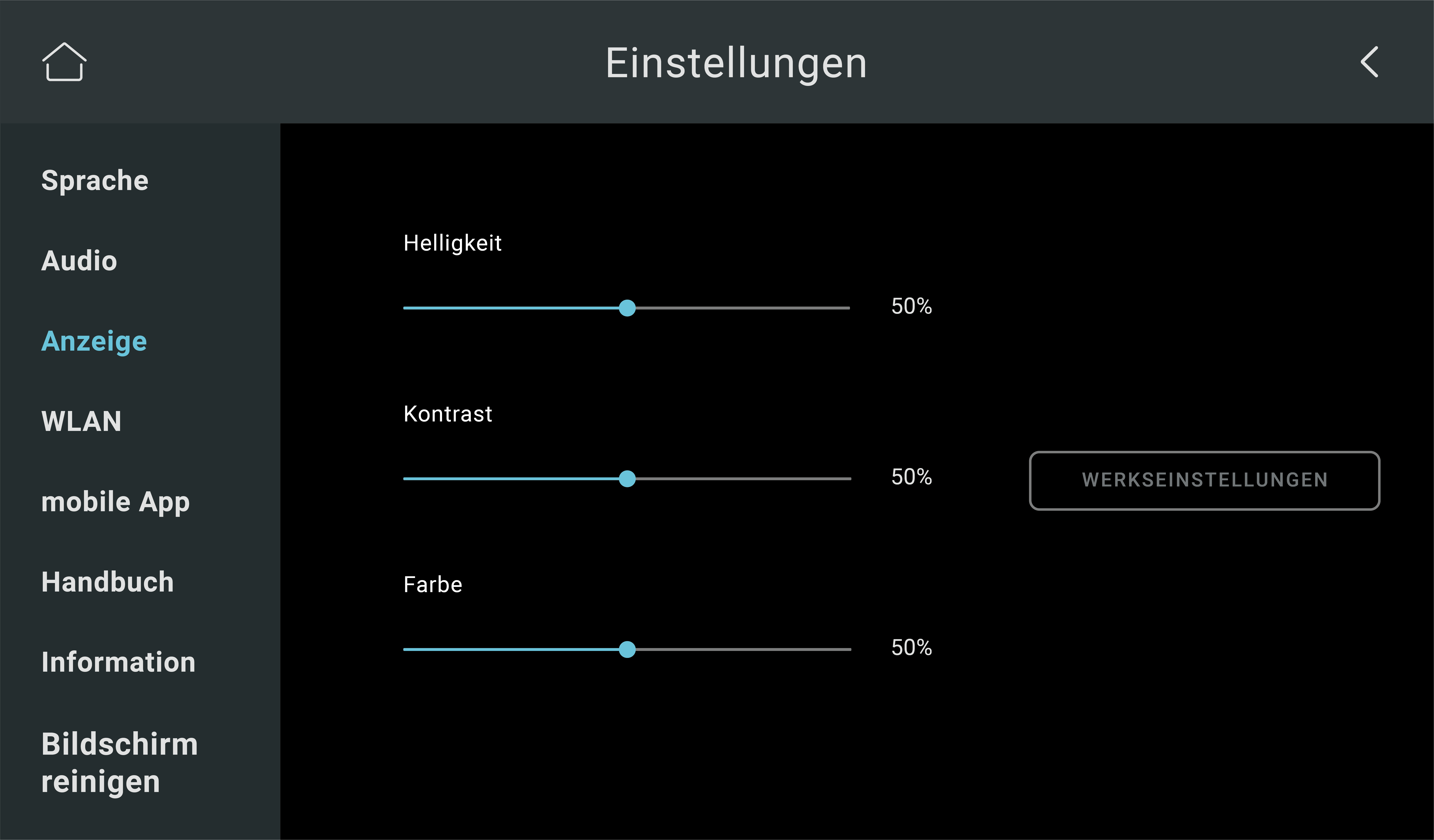

• Einstellung von Kontrast, Helligkeit und Farbsättigung
• SIP-kompatibel Audiocodecs G.711a/µ / G.722 / GSM / iLBC / Speex
• Videostream in Echtzeit (Bildrate: bis zu 25 fps)
• Unterstützte Protokolle: IPv4, TCP, UDP, HTTP, RTSP, WebSocket, SIP 2.0, RTP, SRTP, ICMP, ARP
• firmeneigene TCS IP: API für maximalen Sicherheitsgrad
• Linux-Betriebssystem
• Konfiguration über über snipdoo SYSTEM oder snipdoo INSIDE möglich, siehe https://www.tcsag.de/download/snipdoo/
• 4 programmierbare Tasten - Tür öffnen, Interner Ruf, Aktivierung eines Aktors/einer Gruppe von Aktoren, HTTP-Befehl, DTMF-Ton
• LAN-Schnittstelle: IEEE802.3u 10/100BASE-TX/s, Auto MDIX, Klemmleiste für Kabelanschluss
• Spannungsversorgung: über PoE IEEE802.3af Modus A oder externe Spannungsversorgung 39 – 57 V DC (vom Gleichspannungsnetzgerät)
• optische Anzeige von Türrufen durch LED (grün)
• Ruf-AUS-Taste zur Ruftonabschaltung mit optischer Anzeige durch LED (rot)
• optische Anzeige Auslösen Türöffner durch LED (blau)
• Sprachlautstärke und Ruftonlautstärke manuell einstellbar

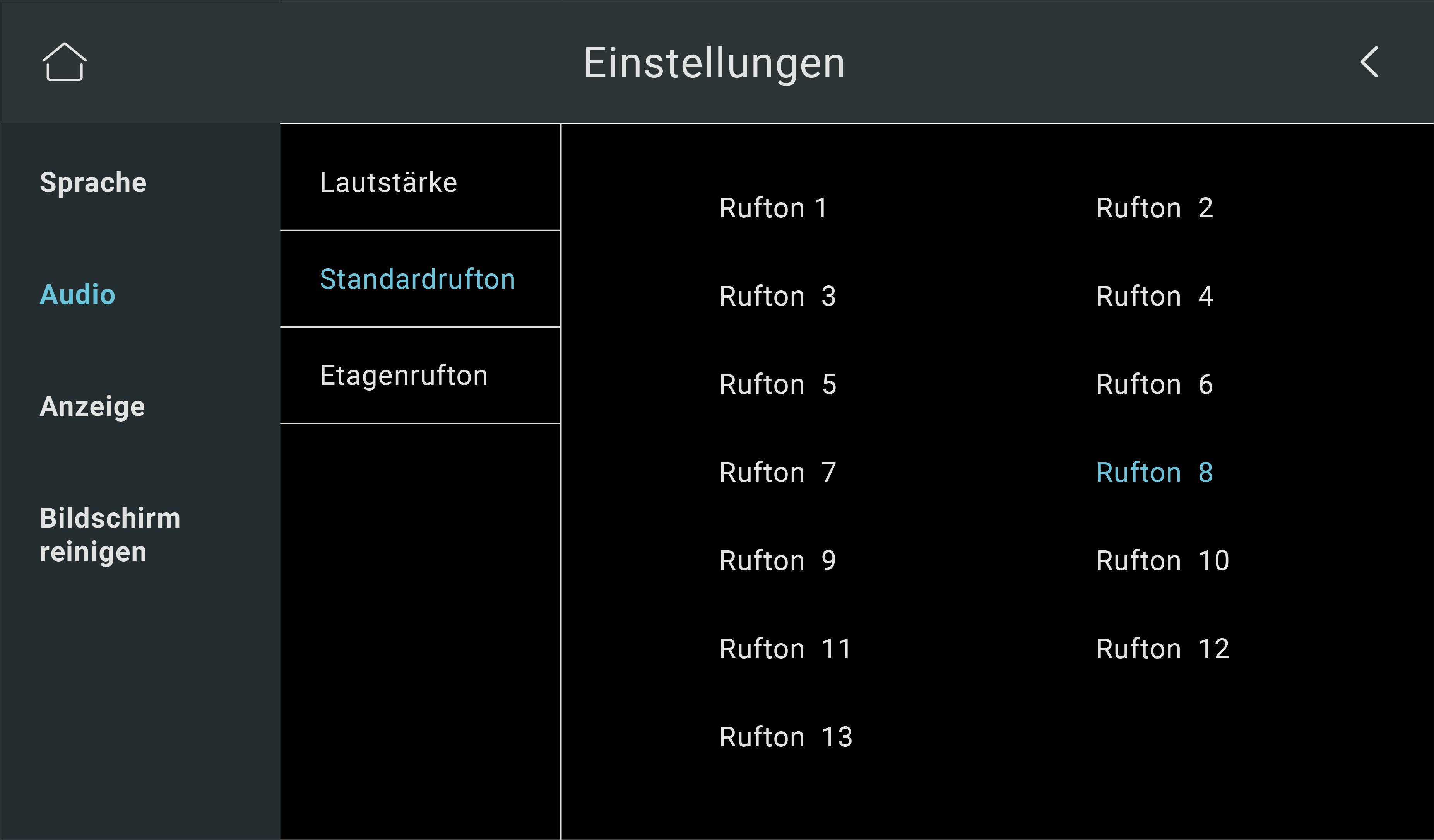

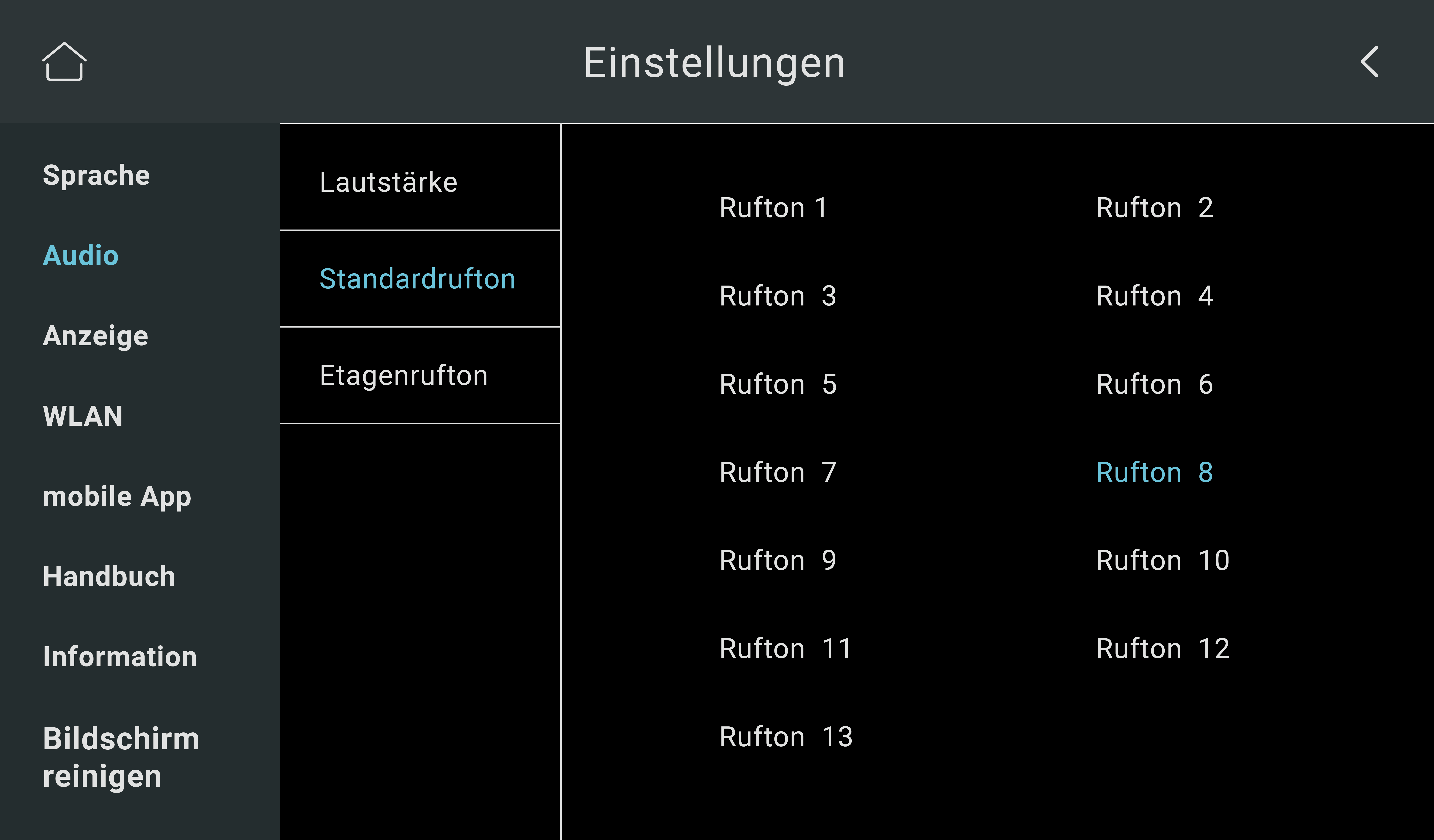

• Ruftöne vom Bewohner einstellbar, Auswahl aus 13 Ruftönen
• automatisches Freisprechen (Gesprächsannahme) aktivierbar / deaktivierbar mit snipdoo INSIDE
• automatische Gesprächsabschaltung
• optische und akustische Fehleranzeige
• Aufputzmontage auf Unterputzdose
• Gehäuse aus antistatischem und recycelbarem Kunststoff mit weißer, hochglänzender und UV-beständiger Oberfläche (Kunststoff ASA), Farbe: weiß

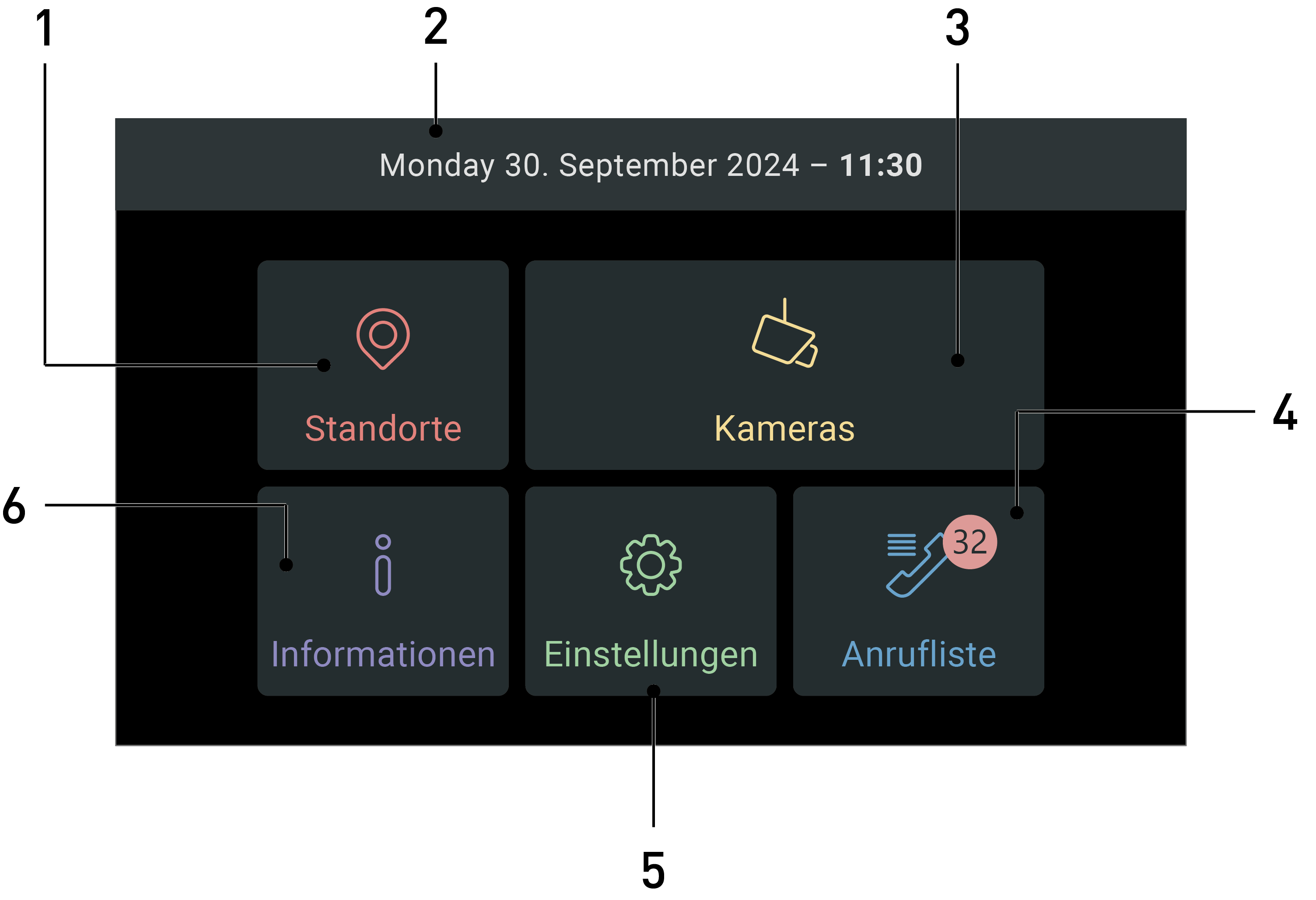

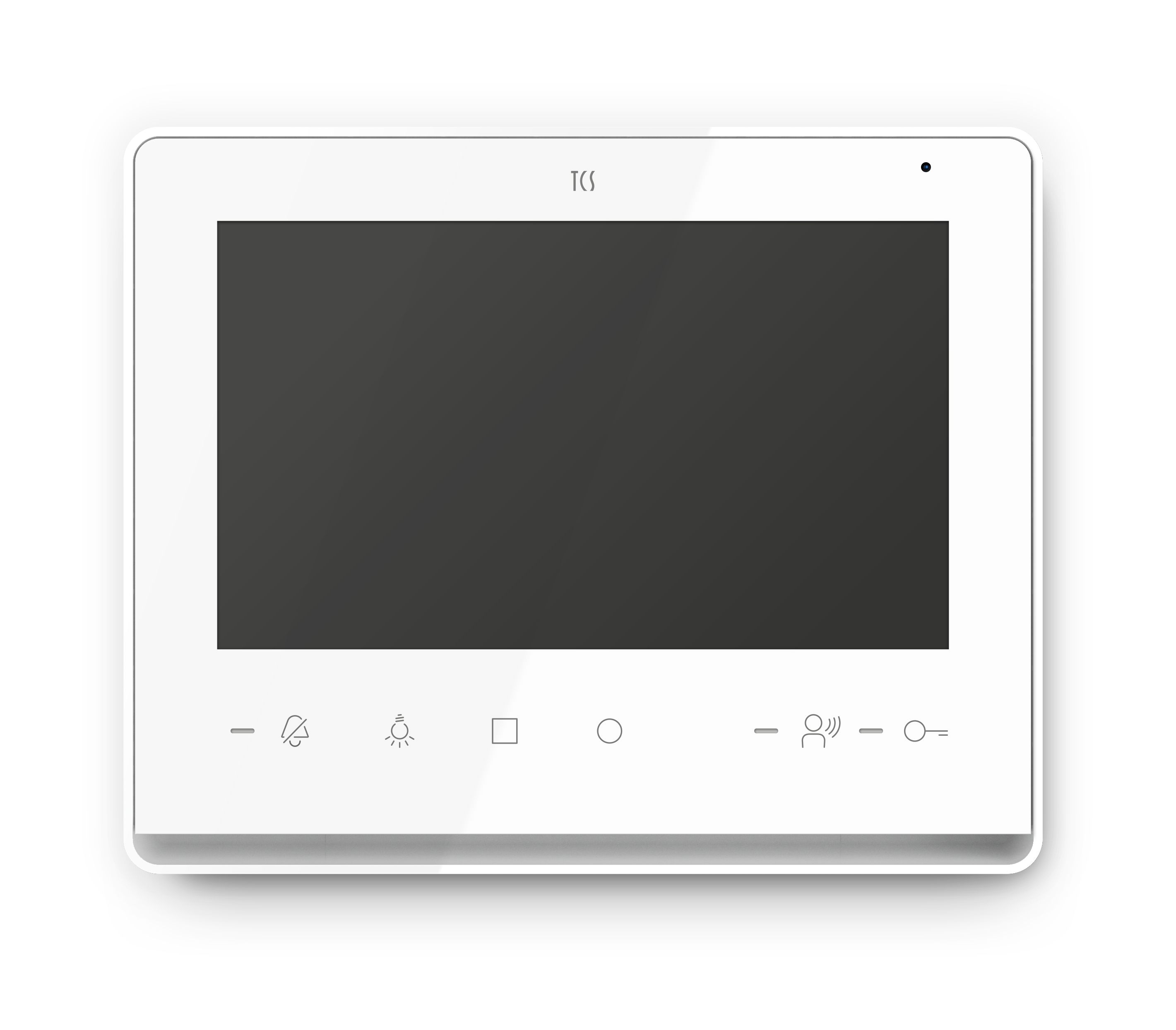

Geräteübersicht IVW6420-0145

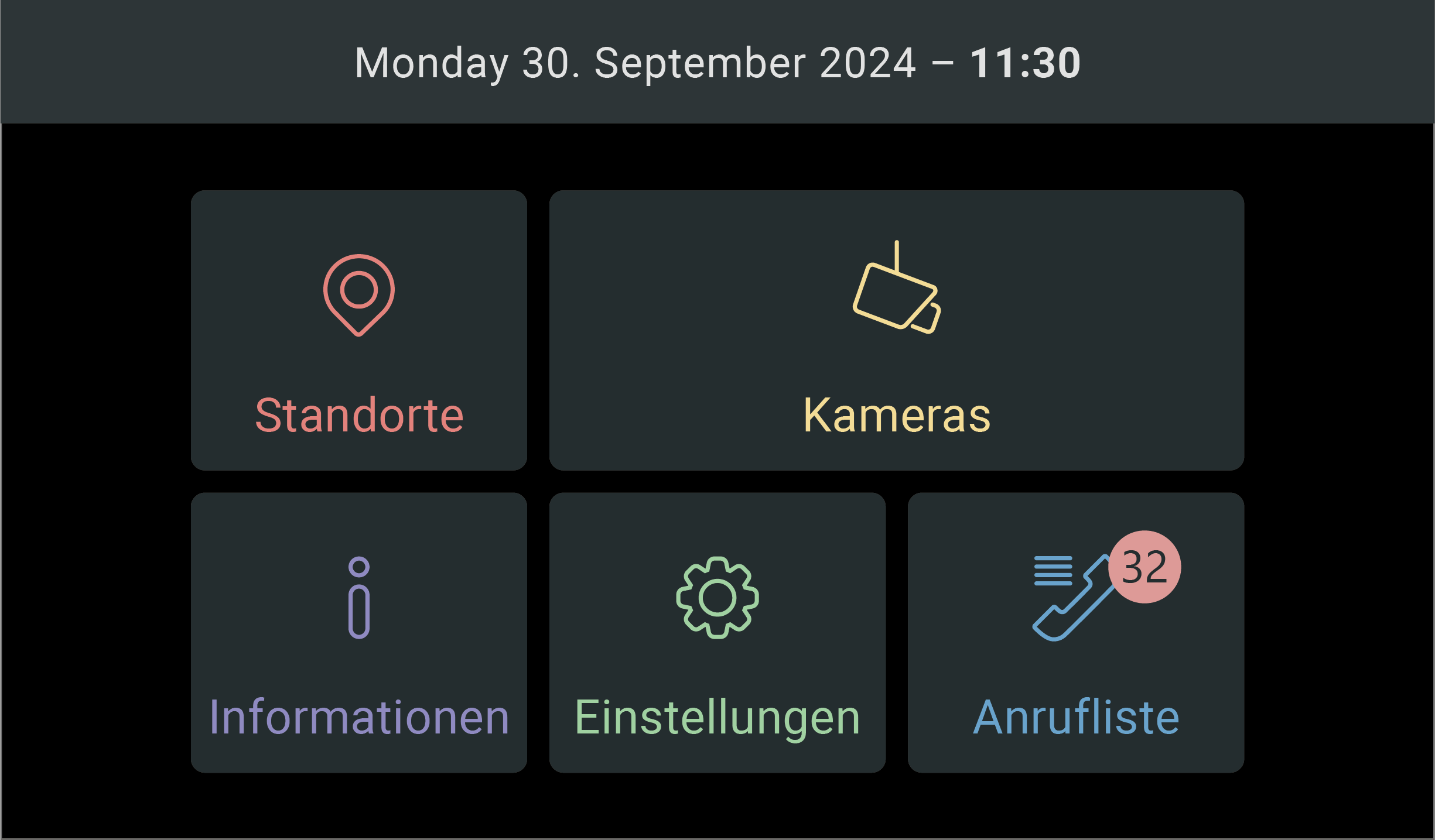

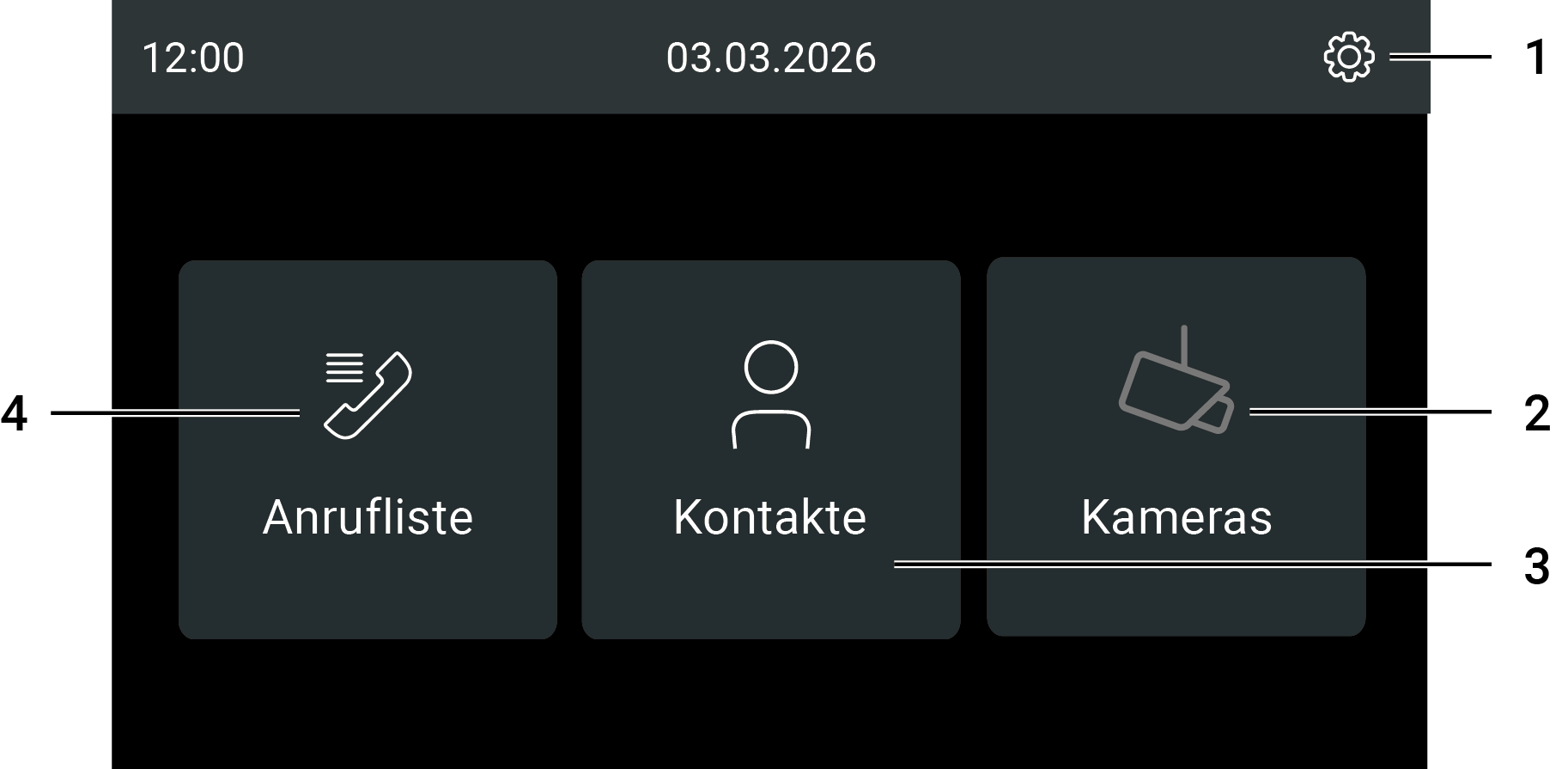

Bildschirm

1	Standorte (Rufziele z.B. weitere Innenstationen und/oder Außenstationen)	4	Anrufliste: Anzeige der verpassten oder getätigten Rufe (Internruf oder Ruf einer Außenstation) Anzeige der verpassten Rufe
2	Aktuelles Datum und Uhrzeit	5	Einstellungen (Sprache, Audio, Anzeige, deaktivieren der Touch-Oberfläche zum Reinigen)
3	Kameras: Aufschalten des Videobildes von einer bzw. mehreren Kameras	6	Informationen: hier werden Ihnen Geräteinformationen angezeigt

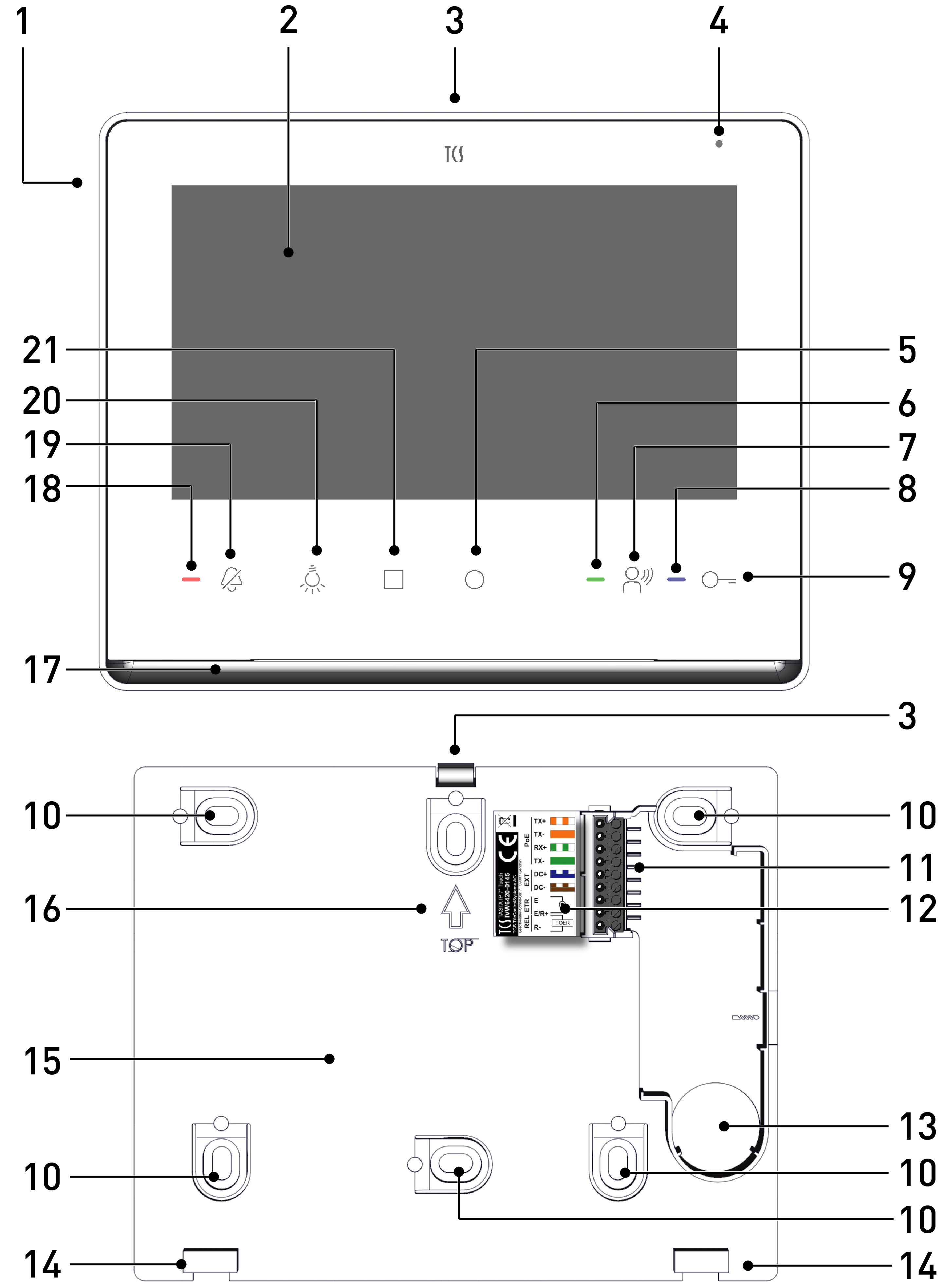

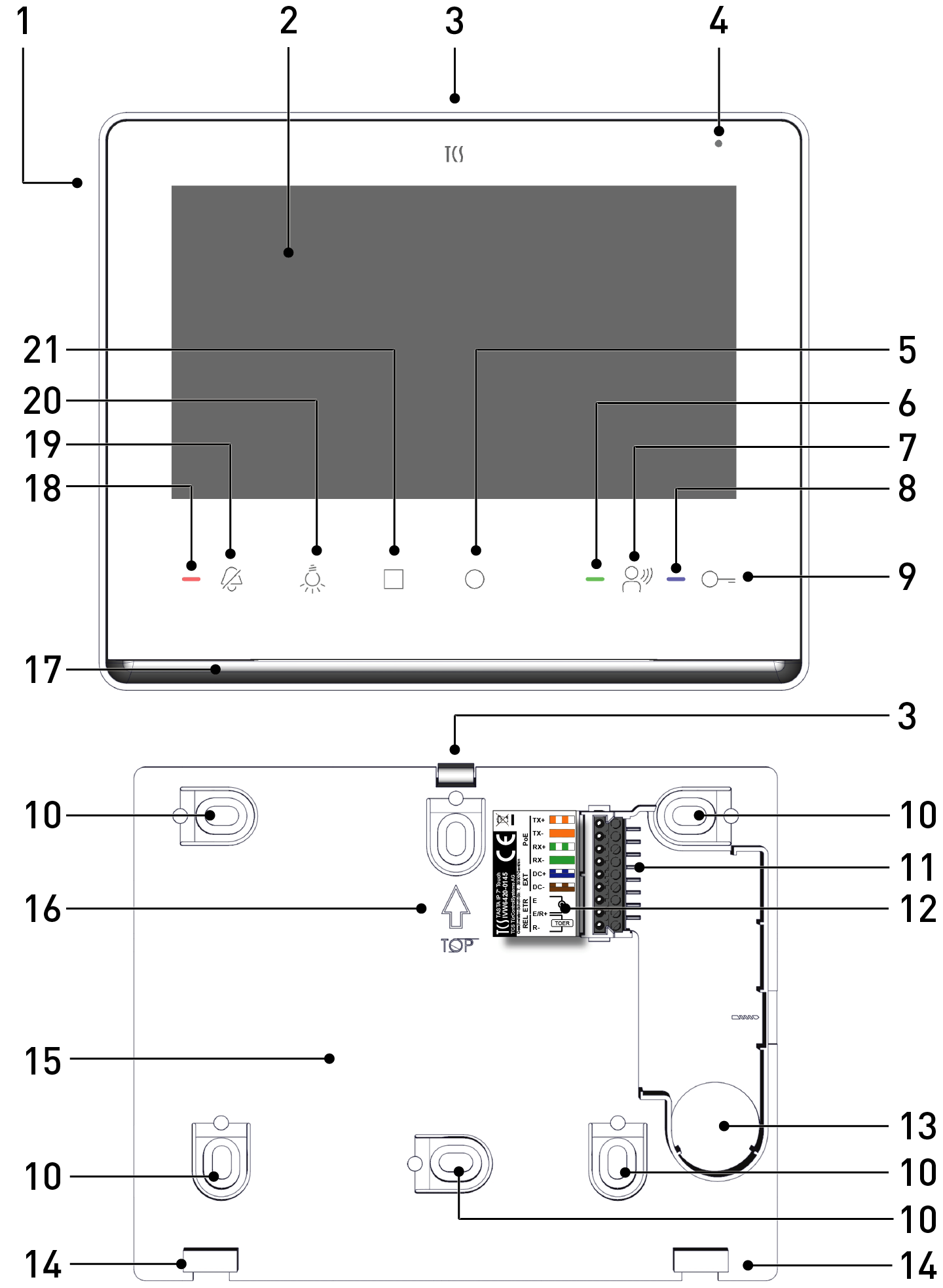

Geräteübersicht

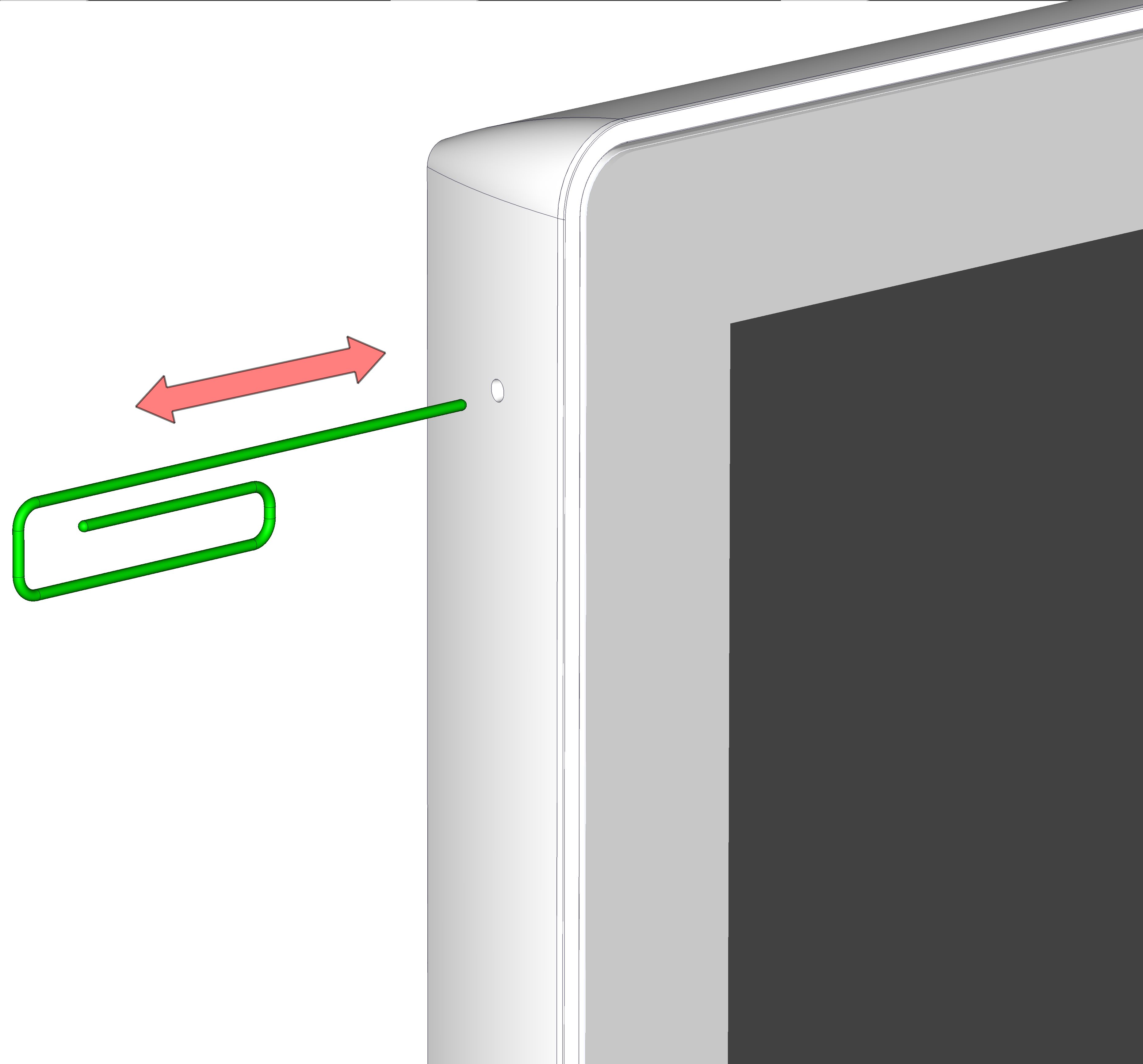

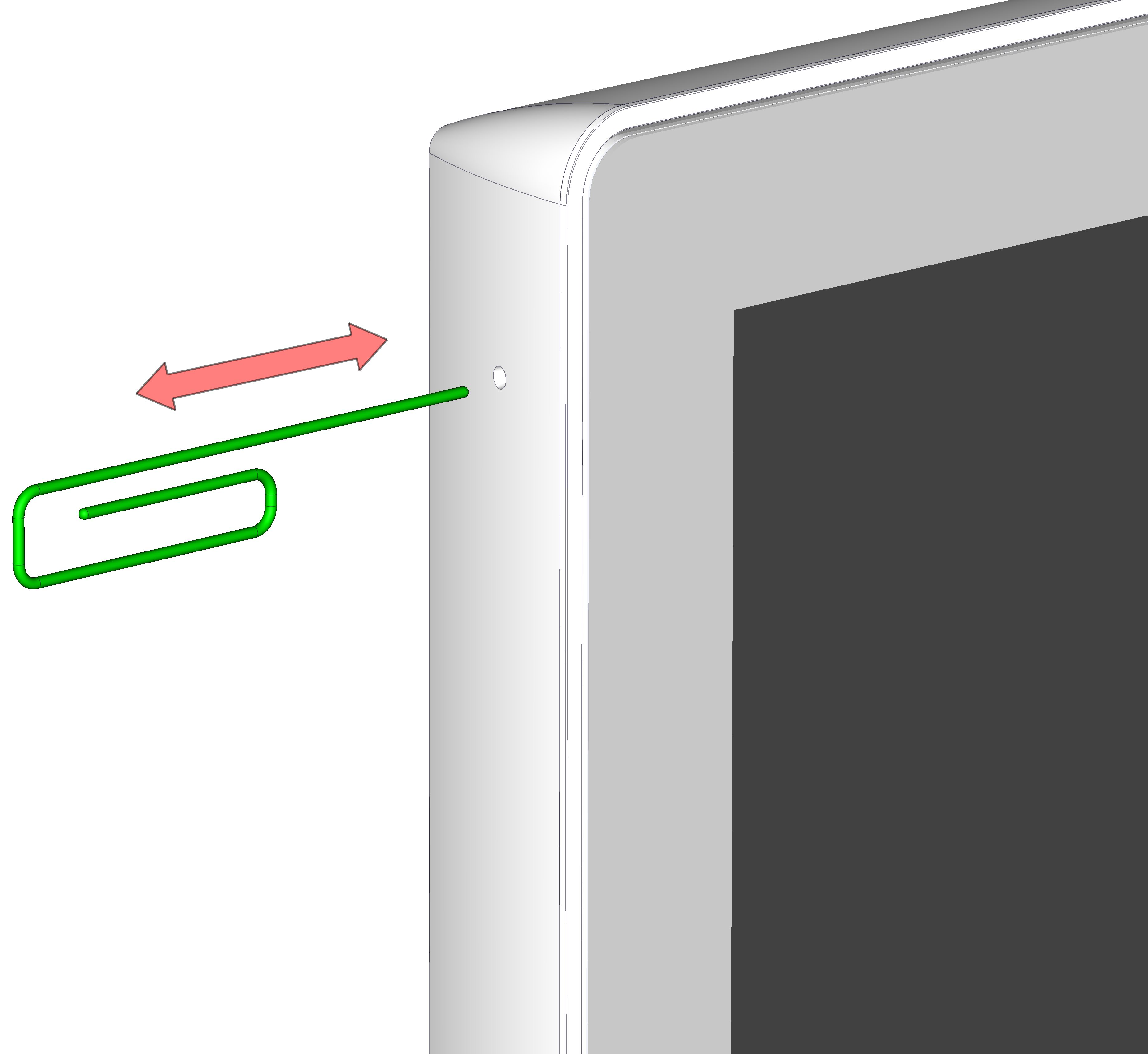

1	Reset-Taste (Gerät wird neu gestartet)	12	Typenschild
2	7 Zoll TFT-Farbdisplay	13	Kabeldurchführung
3	Verriegelung Montageplatte	14	Haltewinkel Oberschale
4	Mikrofon	15	Montageplatte mit Anschlussklemme
5	Funktionstaste 1* (programmierbar)	16	Montagerichtung (Pfeil nach oben)
6	Ruf-/Sprechenanzeige (LED grün)	17	Lautsprecher
7	Sprechentaste	18	Anzeige Ruf AUS (LED rot)
8	Türöffneranzeige (LED blau)	19	Ruf AUS-Taste
9	Türöffnertaste	20	Lichttaste* (programmierbar)
10	Bohrungen für Wandbefestigung 2	21	Funktionstaste 2* (programmierbar)
11	Anschlussklemme

* Programmierbare Tasten können über Snipdoo INSIDE bzw. Snipdoo SYSTEM mit folgenden Funktionen programmiert werden: ohne Funktion, Internruf, http-Befehl auslösen, Tür öffnen, Licht schalten, DTMF-Ton senden und Aktor auslösen.

Anzeige und Bedienelemente

Symbol	Bezeichnung	Funktion
	Anzeige Ruf AUS (LED rot)	Leuchtet: Ruf AUS aktiviert Aus: Ruf AUS deaktiviert Blinkt: Fehleranzeige
	Ruf-/Sprechenanzeige (LED grün)	Aus: in Bereitschaft Leuchtet: Anruf, Sprechen aktiv
	Türöffneranzeige (LED blau)	Aus: Türäffner in Bereitschaft Leuchtet 3 s, Tür wird geöffnet
	Alle LEDs	Leuchtet: Gerät startet Blinkt: Geräte-Update
	Ruf AUS-Taste	Kurz drücken: Rufton de- oder aktiviert, siehe LED rot
	Lichttaste	Standardfunktion: Lichtschalten, kurz drücken Weitere Funktionen konfigurierbar: Ohne Standort rufen HTTP-Befehl Türöffner DTMF-Ton Aktor auslösen
	Funktionstaste 1	Je nach Konfiguration: Ohne Standort rufen HTTP-Befehl Türöffner DTMF-Ton Aktor auslösen
	Funktionstaste 2	Je nach Konfiguration: Ohne Standort rufen HTTP-Befehl Türöffner DTMF-Ton Aktor auslösen
	Türöffnertaste	Je nach Konfiguration: Ohne Standort rufen HTTP-Befehl Türöffner DTMF-Ton Aktor auslösen
	Sprechentaste	Kurz drücken: Gesprächsannahme, Sprechen aktivieren Erneut kurz drücken: Sprechen beenden
Bildschirmsymbole
	Home-Button	Kurz drücken: zurück zum Hauptmenü
	Zurück-Button	Kurz drücken: eine Seite zurückspringen
	Löschen	Kurz drücken: ein Eintrag in der Anrufliste wird gelöscht
	Vollbild-Modus	Kurz drücken: der Vollbildmodus wird de- bzw. aktiviert
	Kameras	Umschalten zwischen ausgewählter Kamera und verfügbaren Kameras
	Einstellungen	Umschalten zwischen ausgewählter Kamera und Bildeinstellungen für ausgewählte Kameras

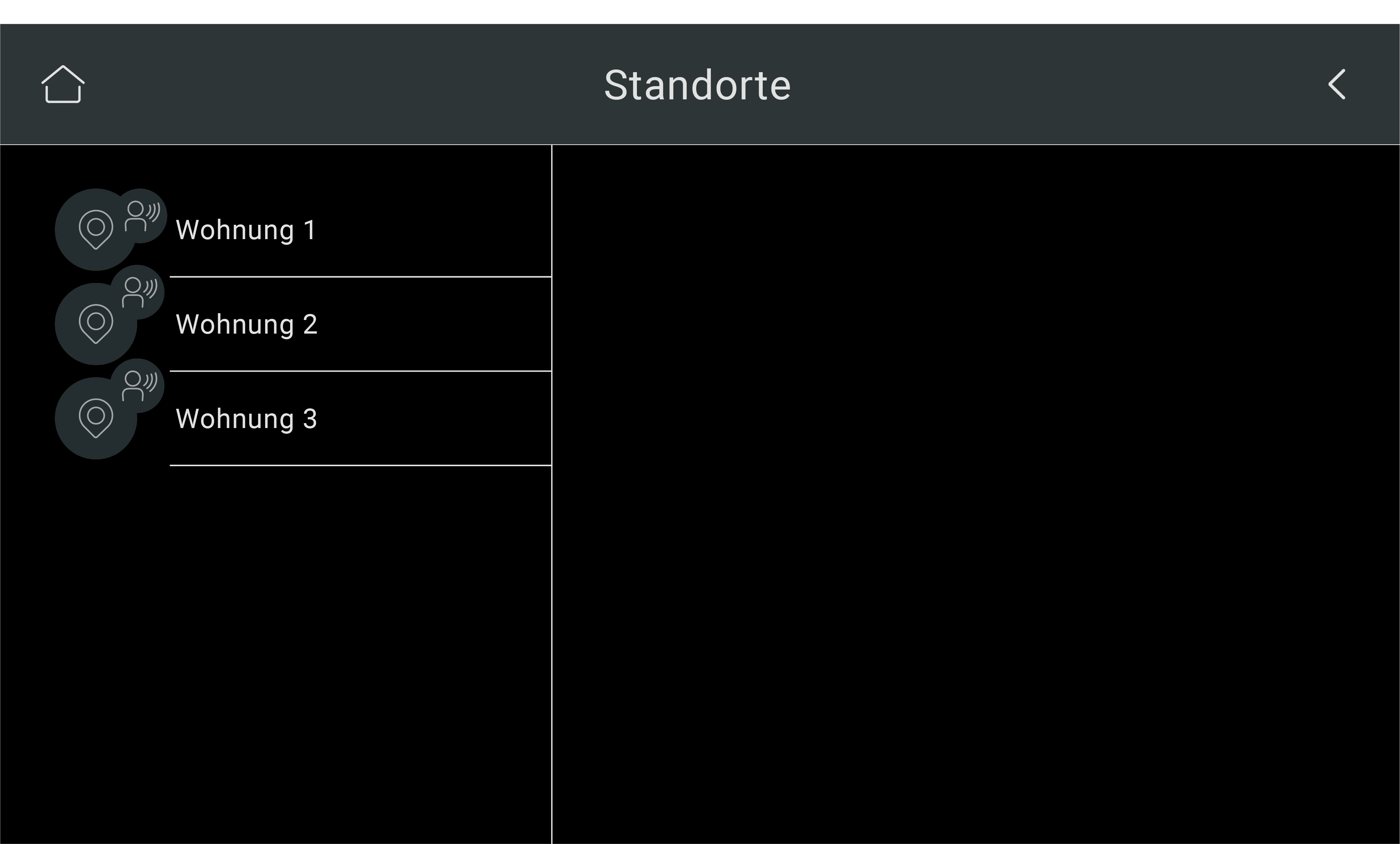

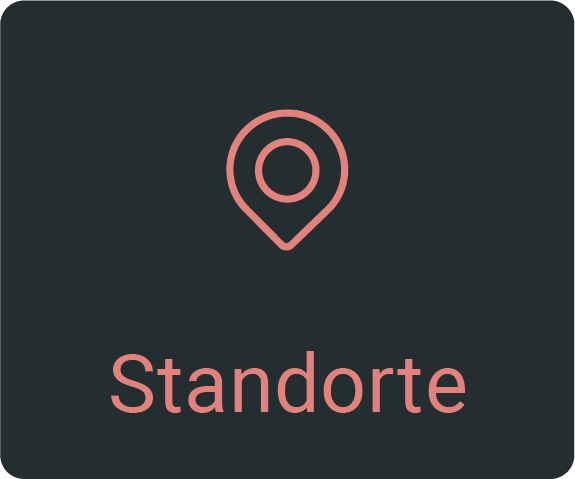

	Menü Standorte	Kurz drücken: öffnet das Menü Standorte Im Menü Standorte können andere Innen und/oder Außenstationen gerufen werden.

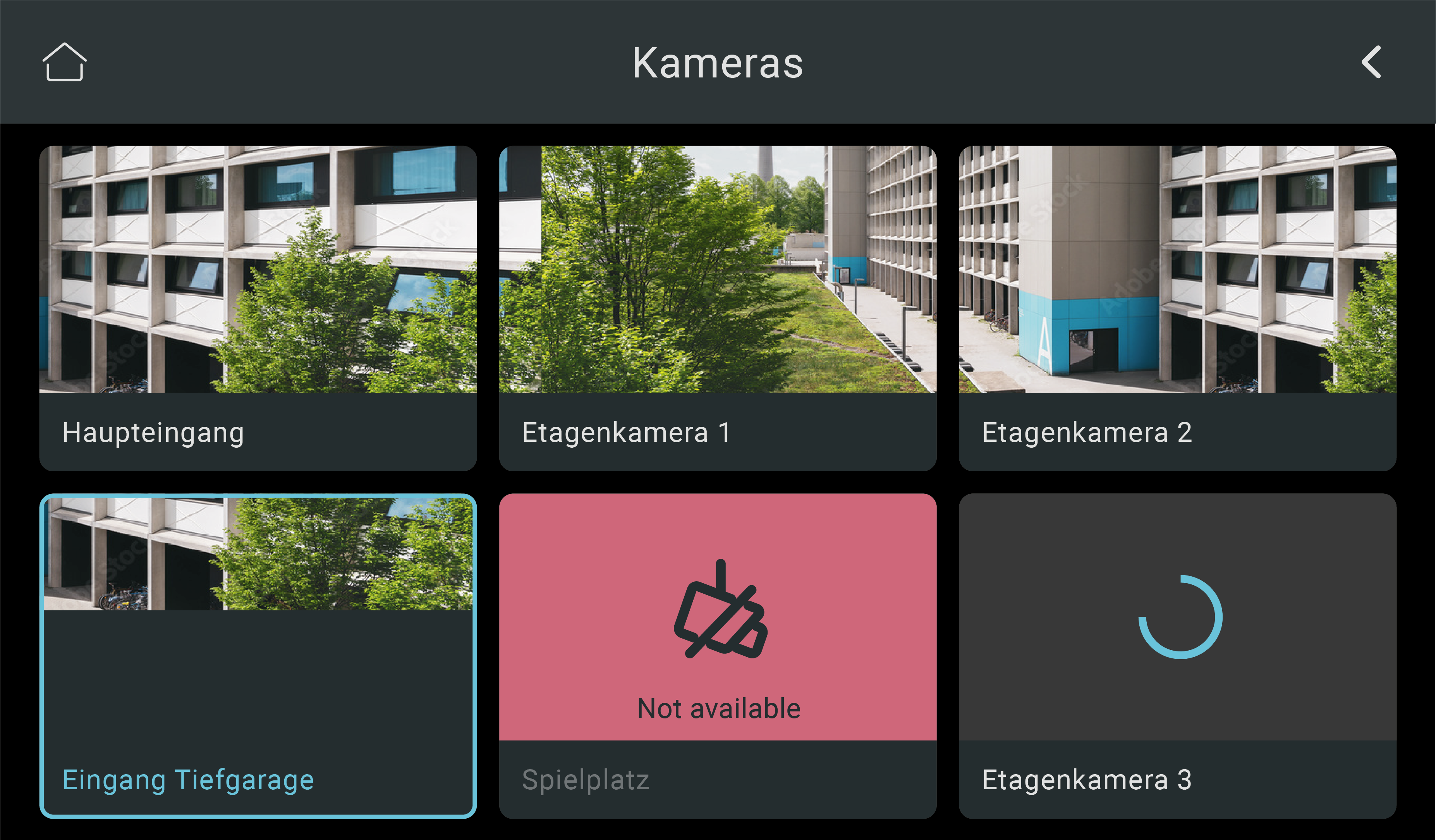

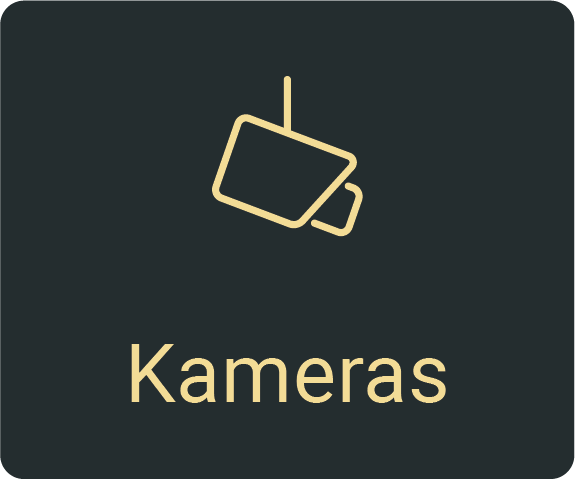

	Menü Kameras	Kurz drücken: öffnet das Menü Kamers Im Menü Kameras werden Ihnen alle installierten Kameras angezeigt. Sie können zwischen den verschiedenen Kameras wechseln.

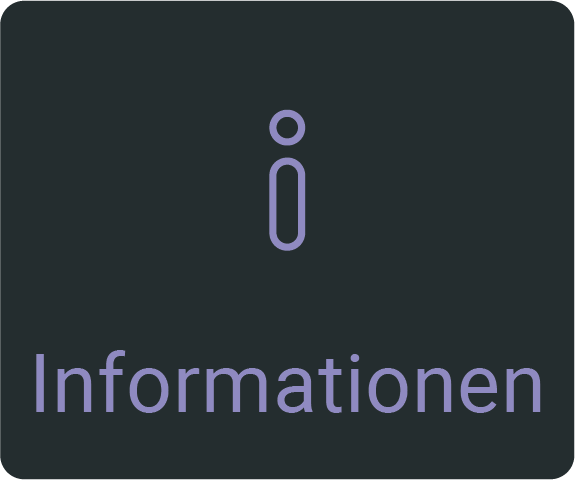

	Menü Informationen	Kurz drückenöffnet das Menü Informationen Ihnen werden folgende Informationen angezeigt: Produktname, Seriennummer, IP-Adresse, Software Version, Hardware Version, MAC Adresse und Server Adresse

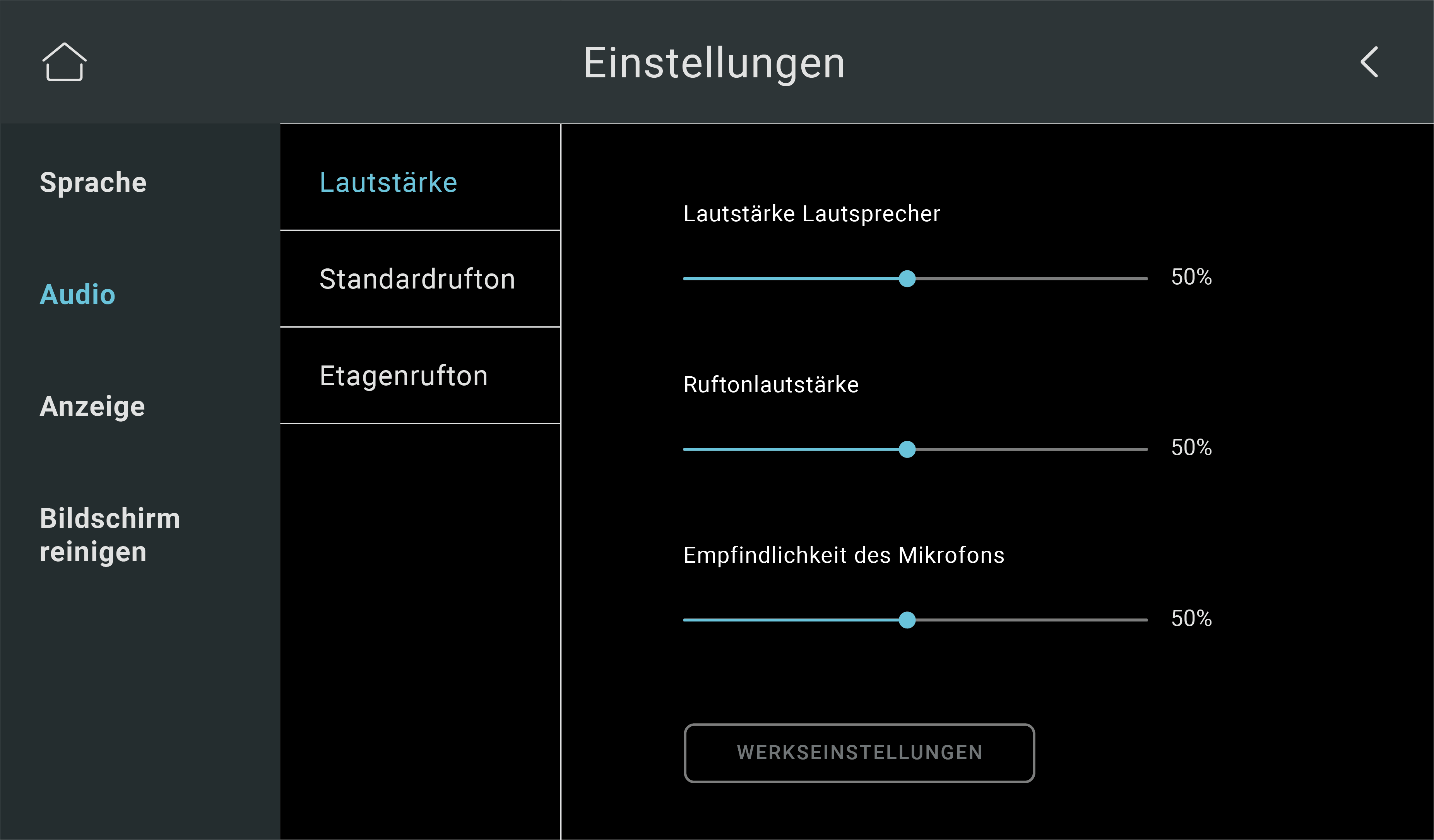

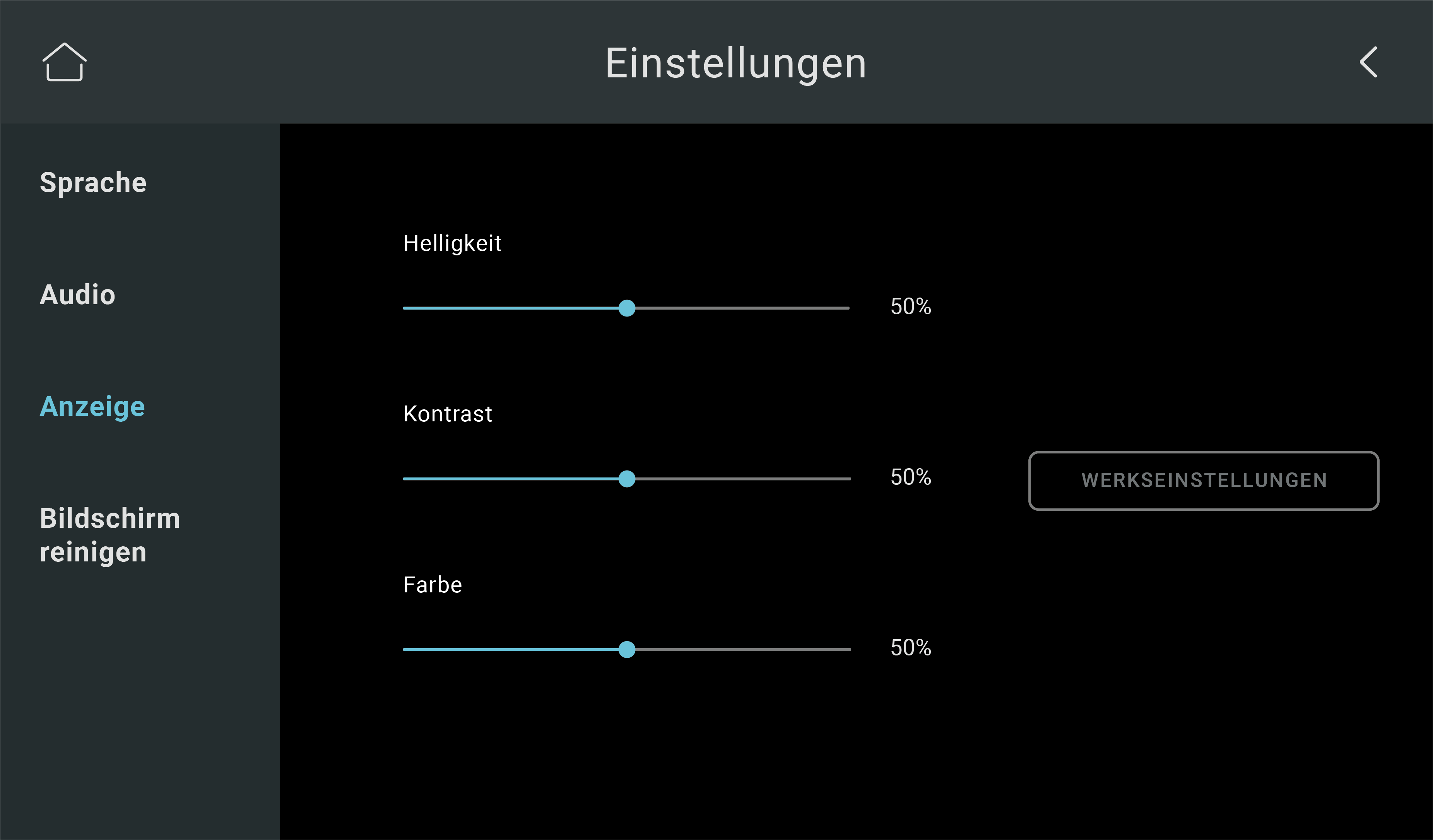

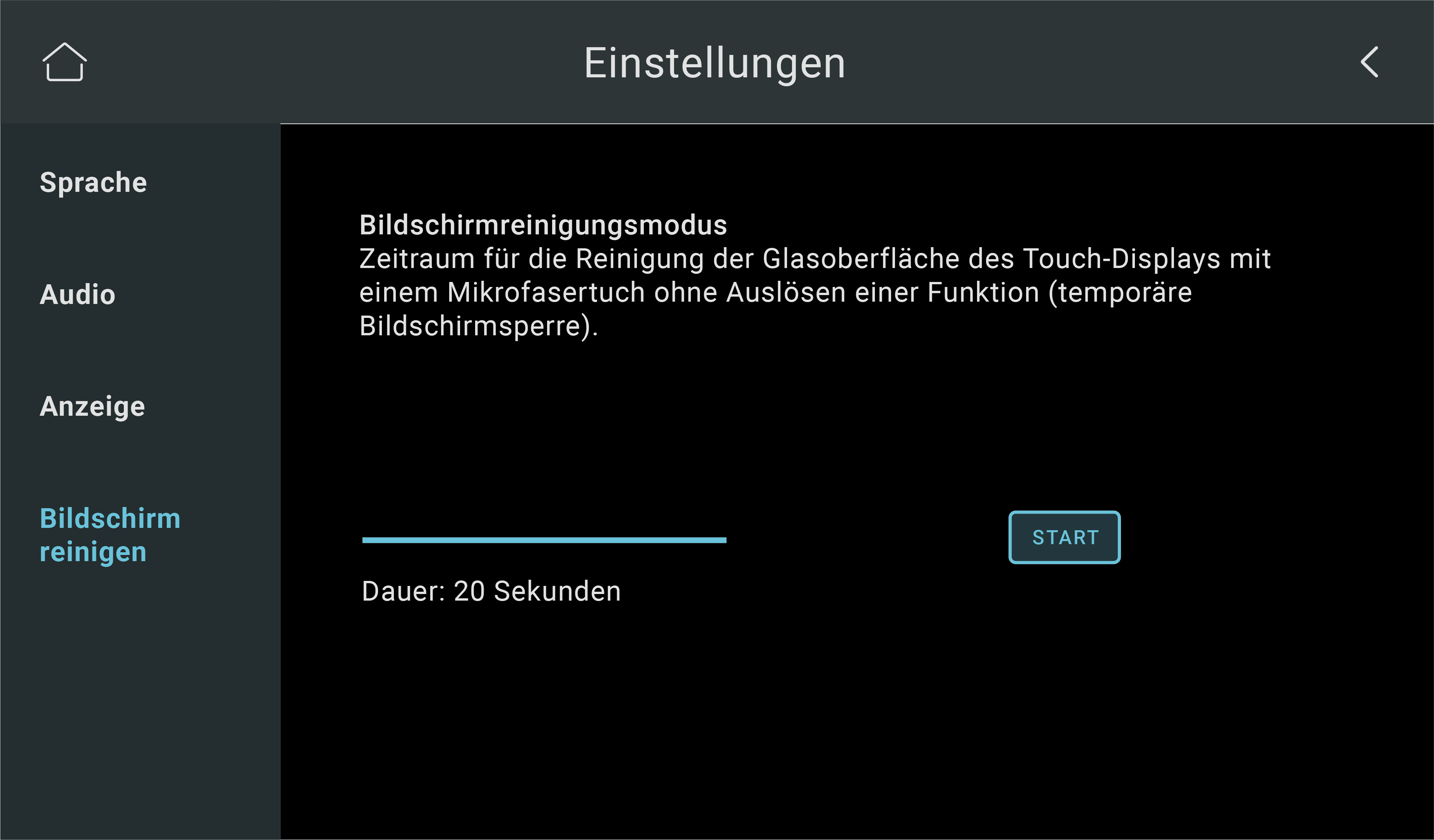

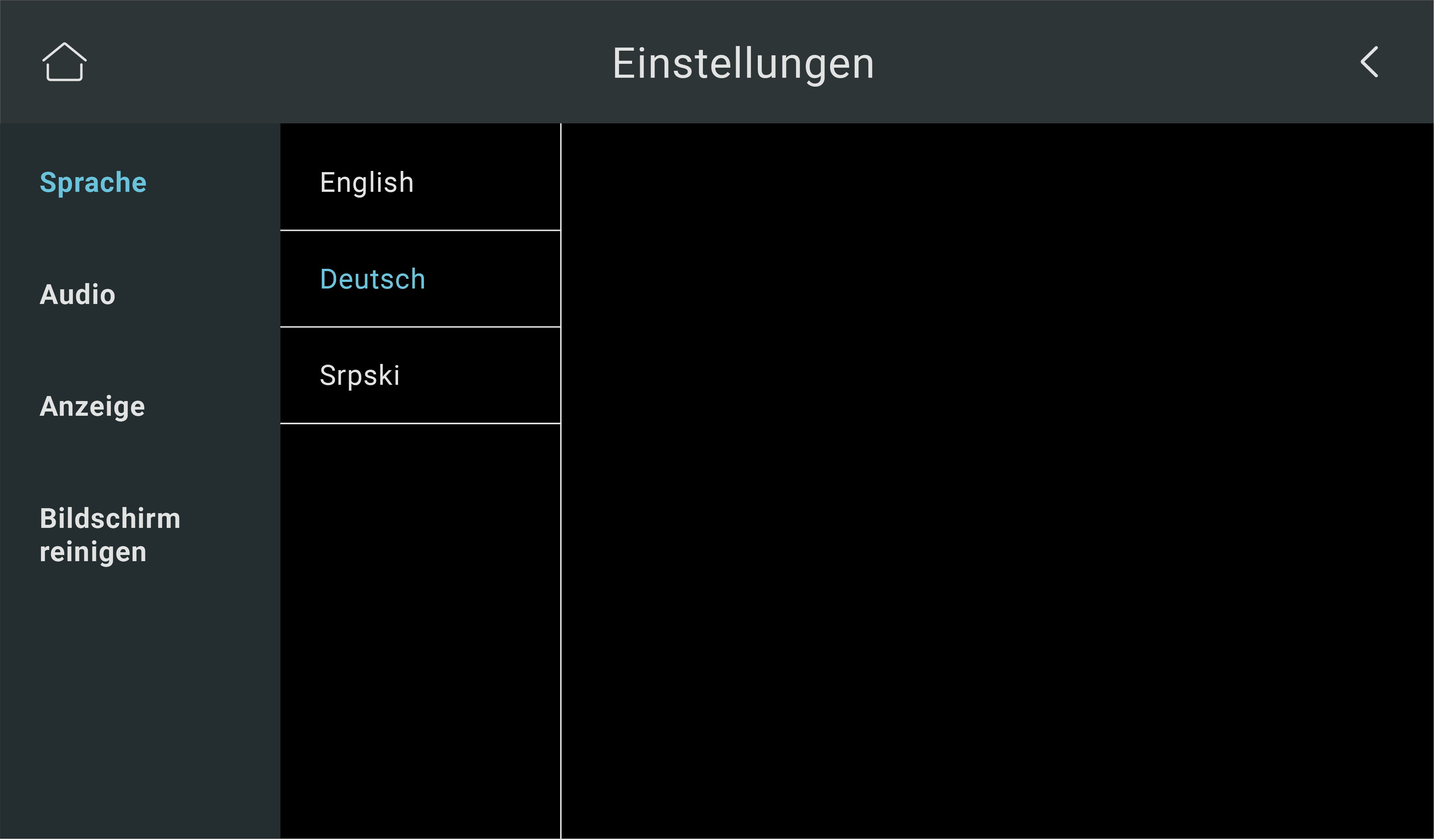

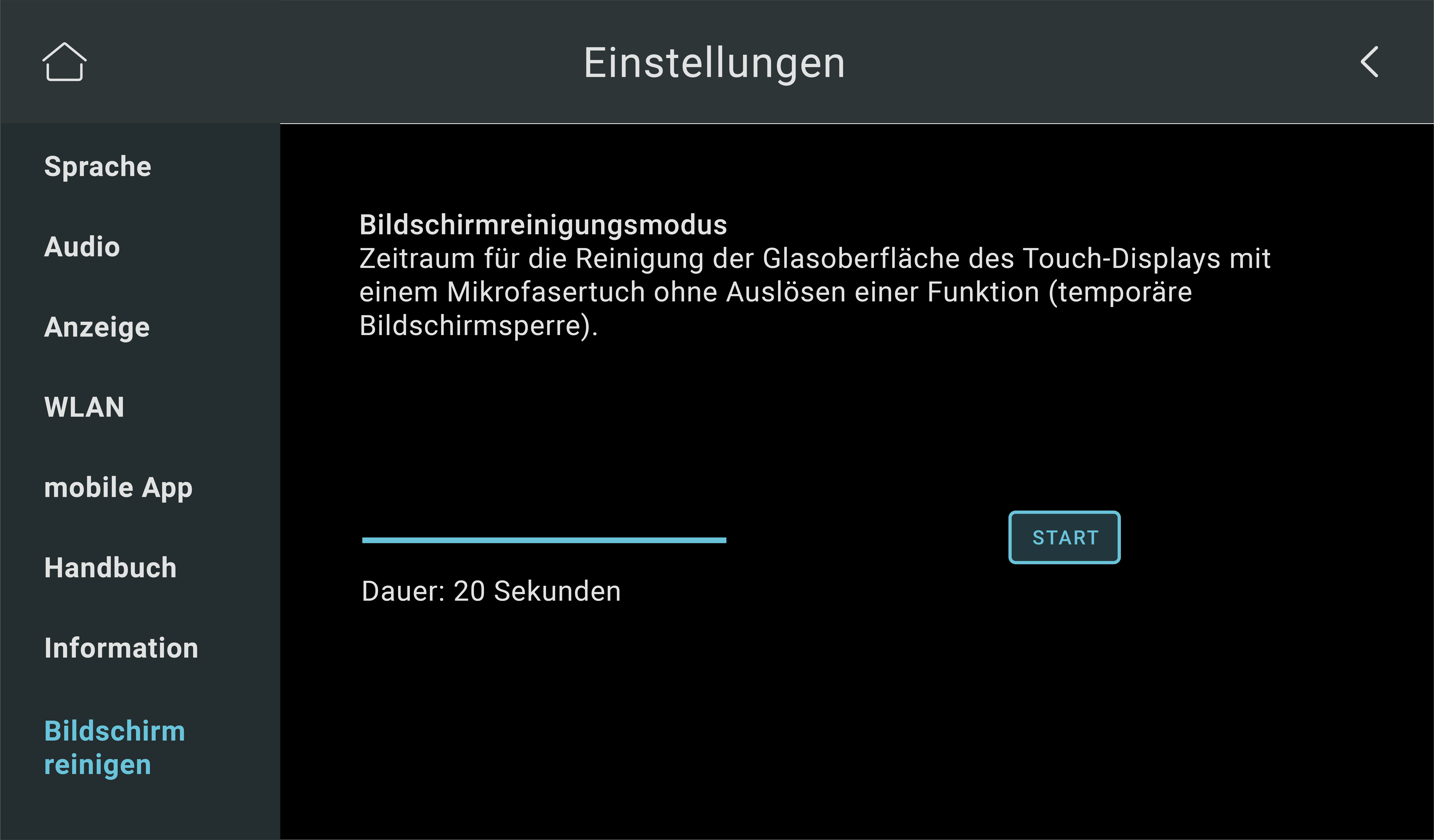

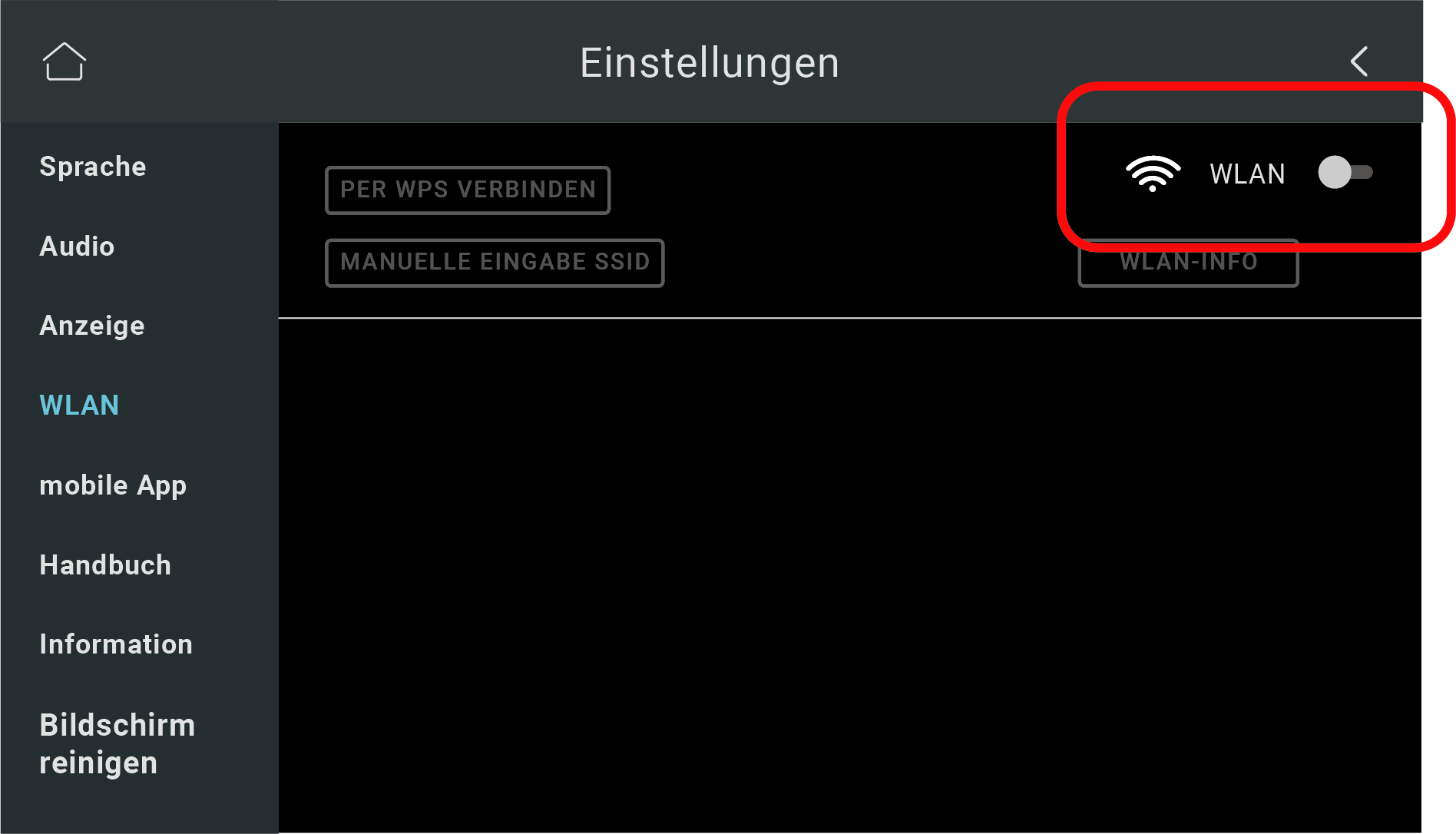

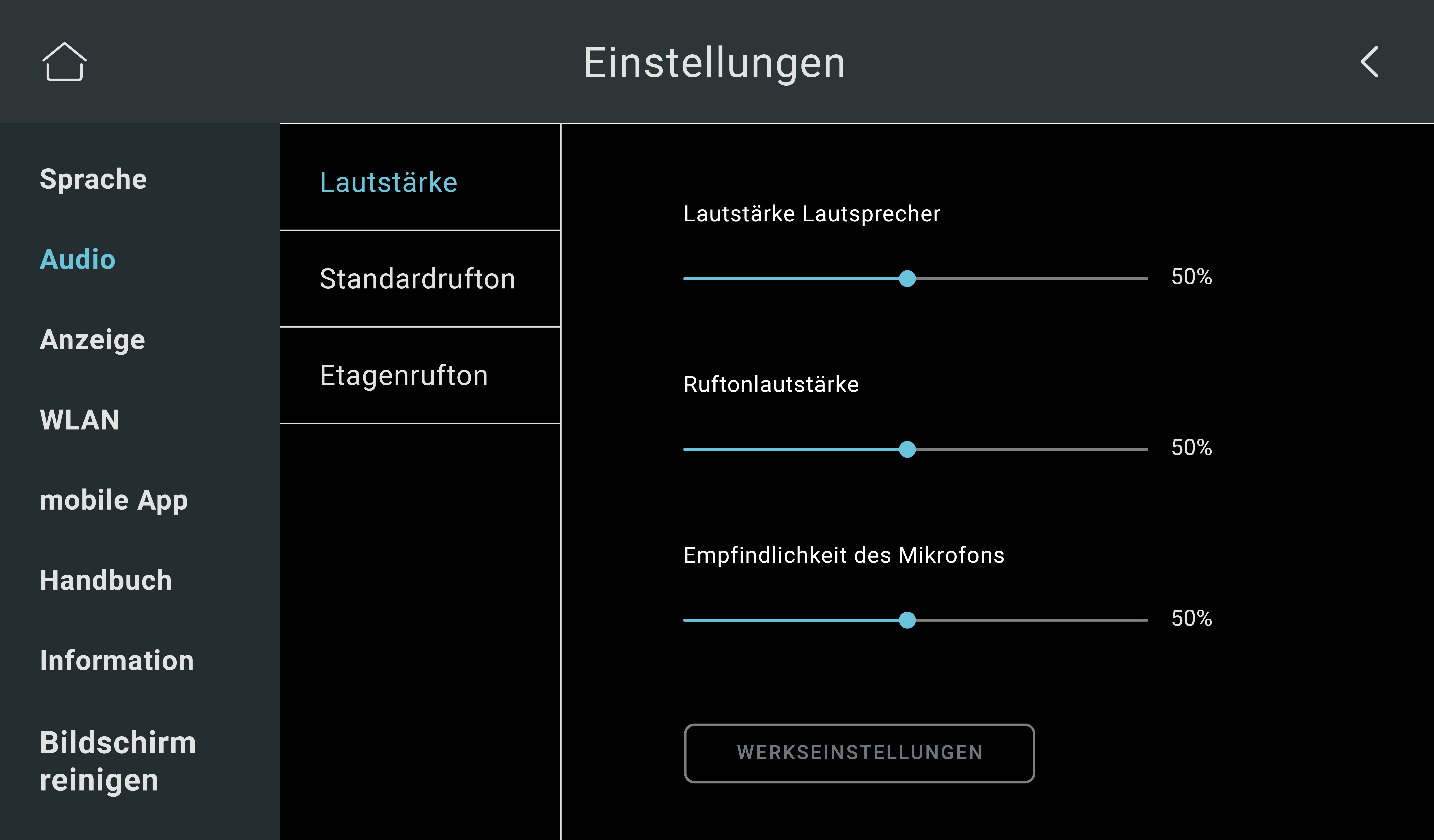

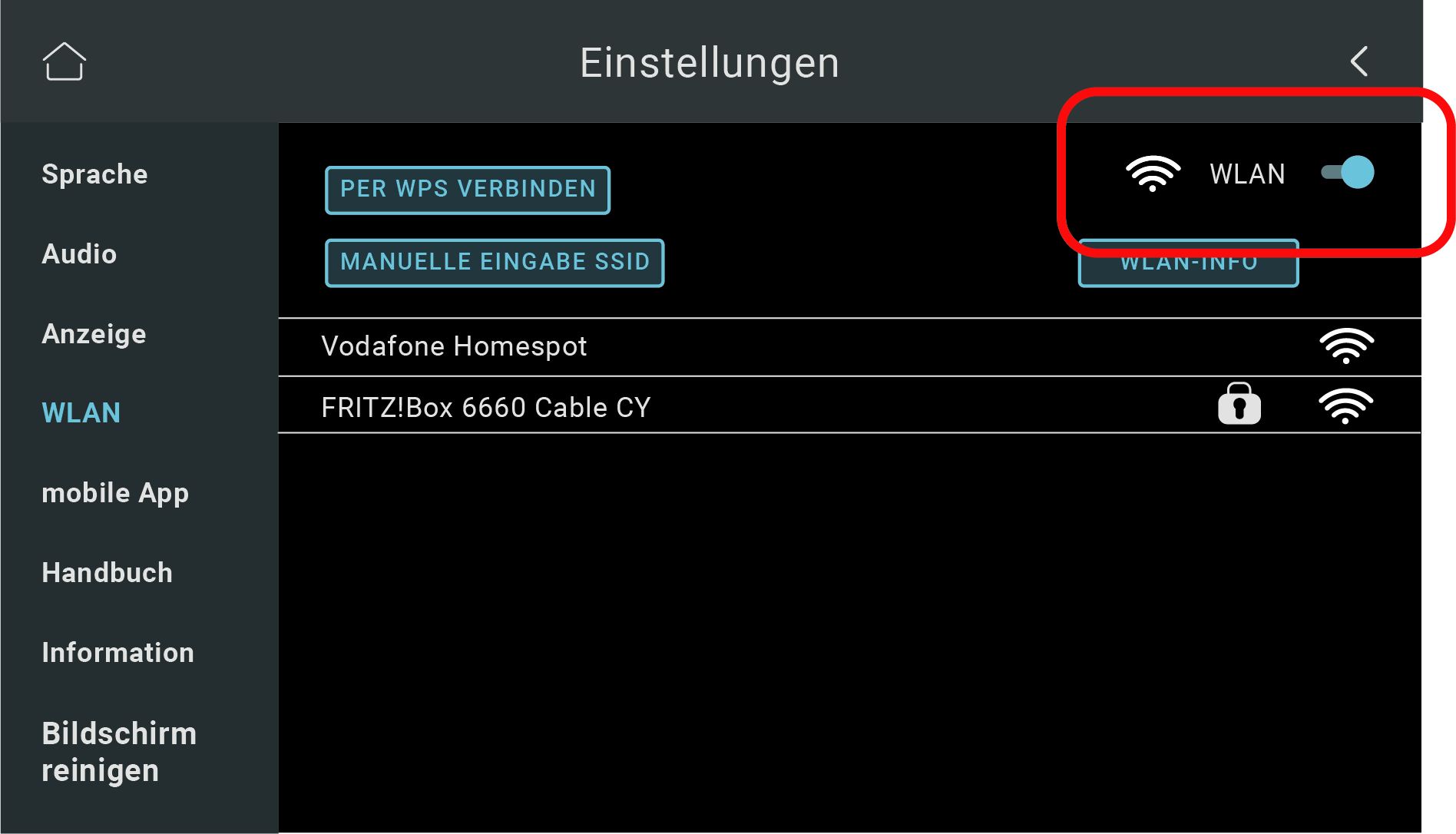

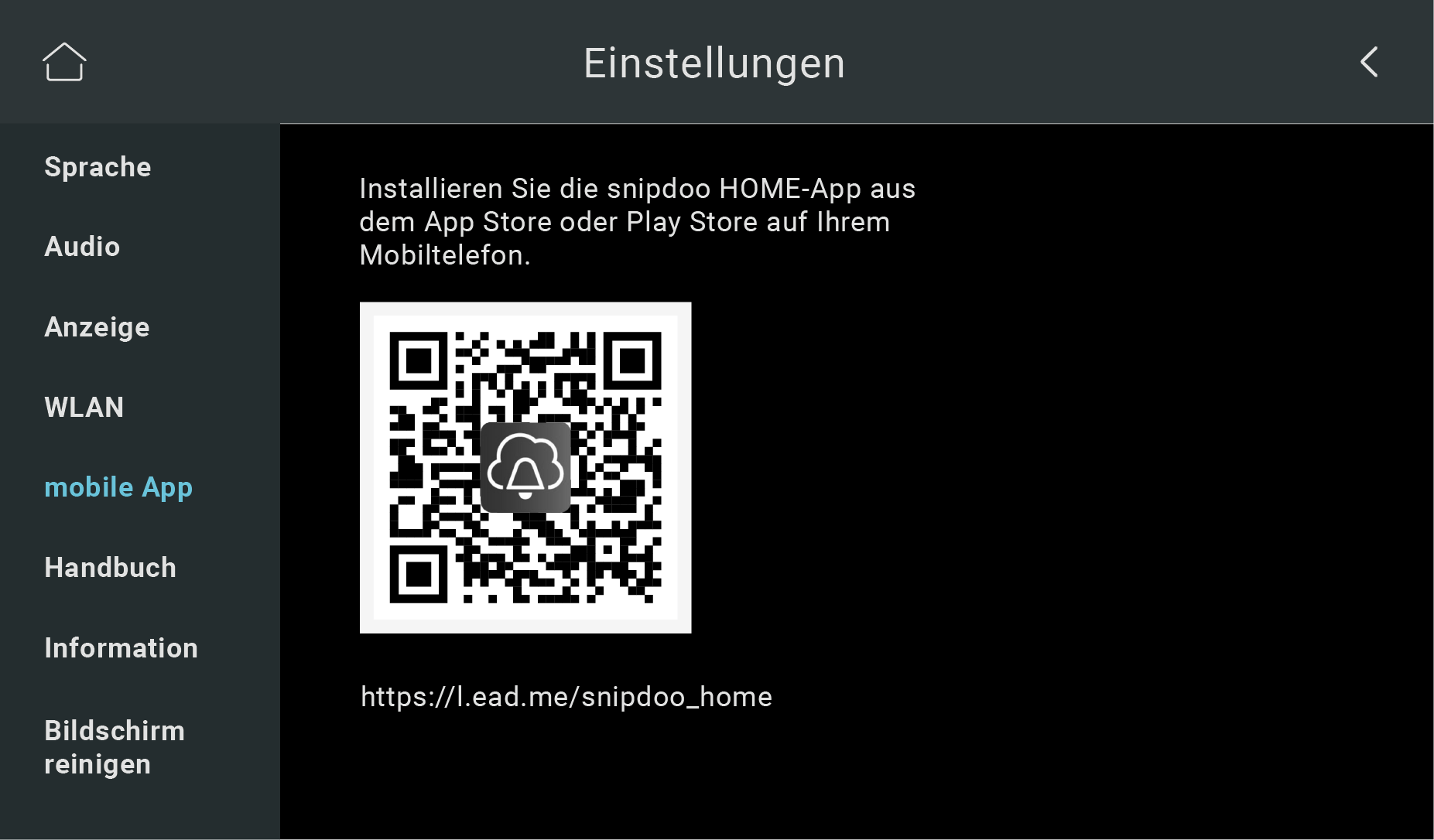

	Menü Einstellungen	Kurz drückenöffnet das Menü Einstellungen Folgende Einstellungen können Sie vornehmen: Sprache, Audio, Anzeige (Helligkeit, Kontrast und Farbe) Touchfunktion deaktivieren zur Bildschirmreinigung

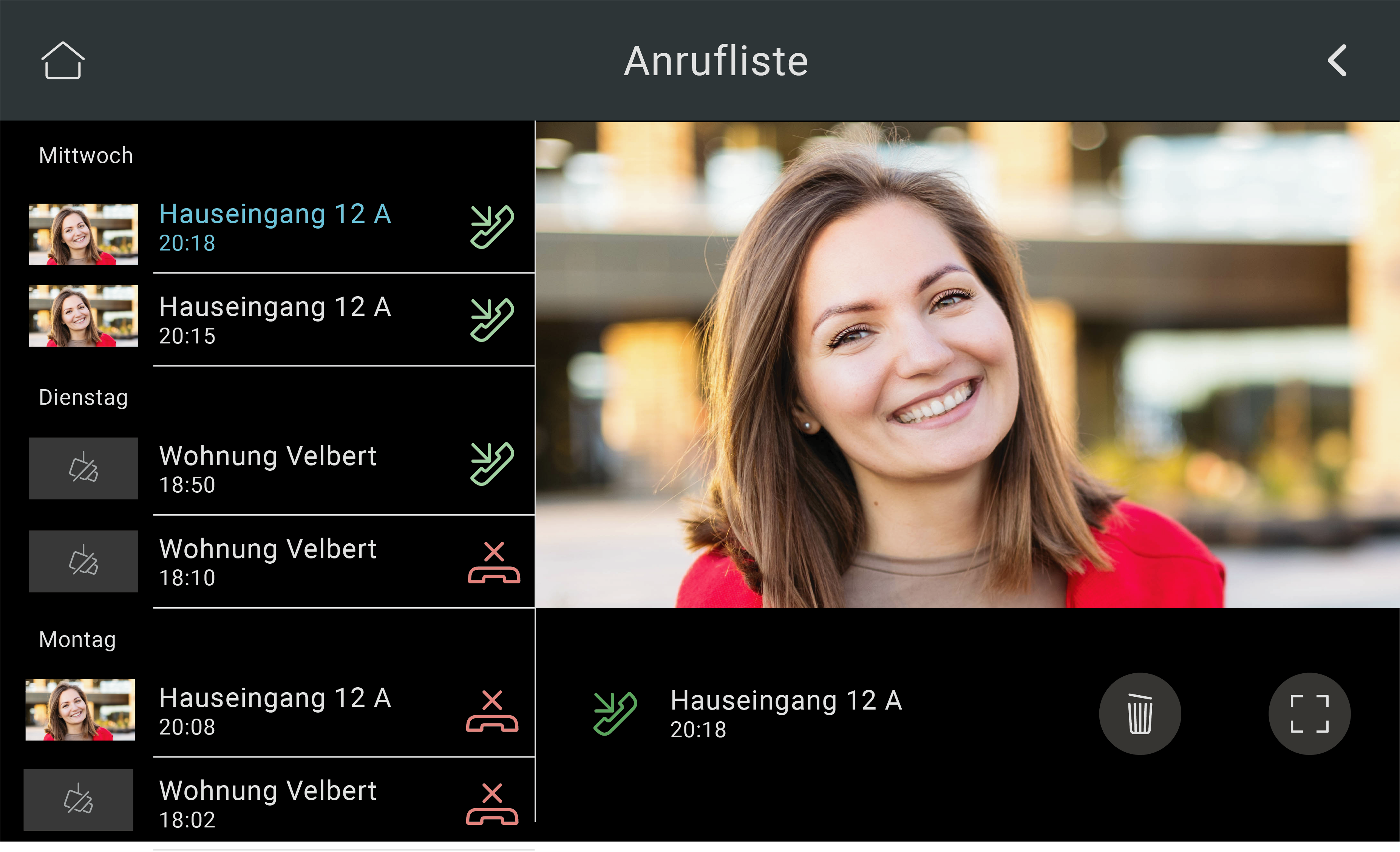

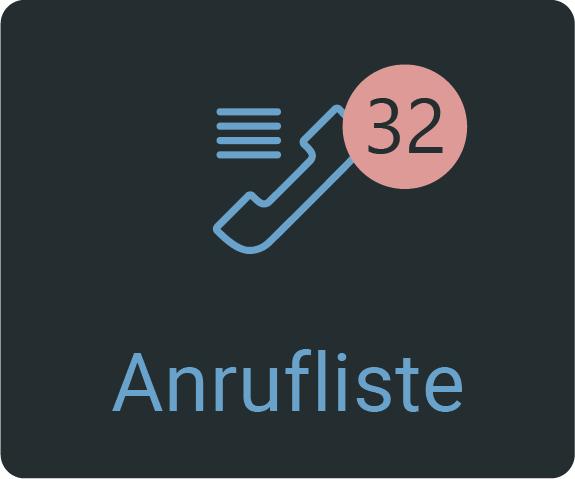

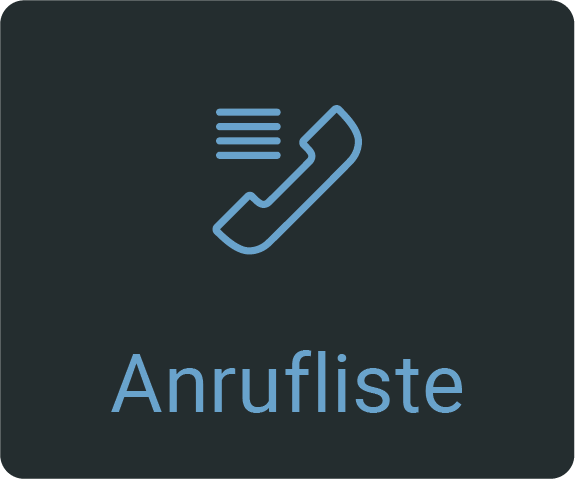

	Menü Anrufliste	Kurz drückenöffnet das Menü Anrufliste Im Menü Anrufliste werden Ihnen alle ausgehende und eingehende Anrufe angezeigt.

Technische Daten IVW6420-0145

Versorgungsspannung	PoE IEEE802.3af Mode A (PoE) oder externe Spannungsversorgung 39 - 57 V DC (vom Gleichspannungs-netzgerät)
zulässige Umgebungstemperatur	- 5... + 40 °C
Videomodul	TFT-Color
Bildschirmdiagonale	17,5 cm (7 Zoll)
Auflösung	1014 x 600 Pixel
Gehäuse	Kunststoff ASA
Abmaße (in mm)	H 157 x B 193 x T 25 (mit Montageplatte)
Schutzart	IP30
Gewicht	560 g
LAN Interface	IEEE802.3u 10/100BASE-TX/s, Auto MDIX, Schraubklemme
Unterstützte Protokolle	IPv4, TCP, UDP, HTTP, RTSP, WebSocket, SIP 2.0, RTP, SRTP, ICMP, ARP
Audio Codecs	G.711a/µ / G.722 / GSM / iLBC / Speex
Video Codecs	H.264 und MJPEG
Audioübertragung	Voll-Duplex, Echo-Cancelation, Automatic Gain Control

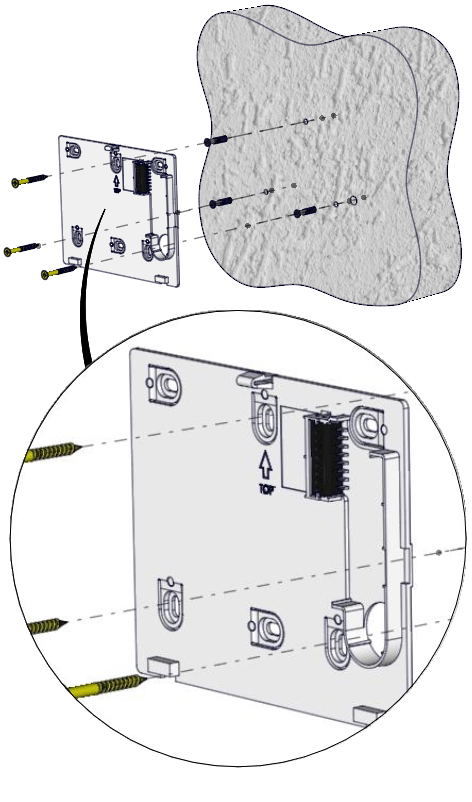

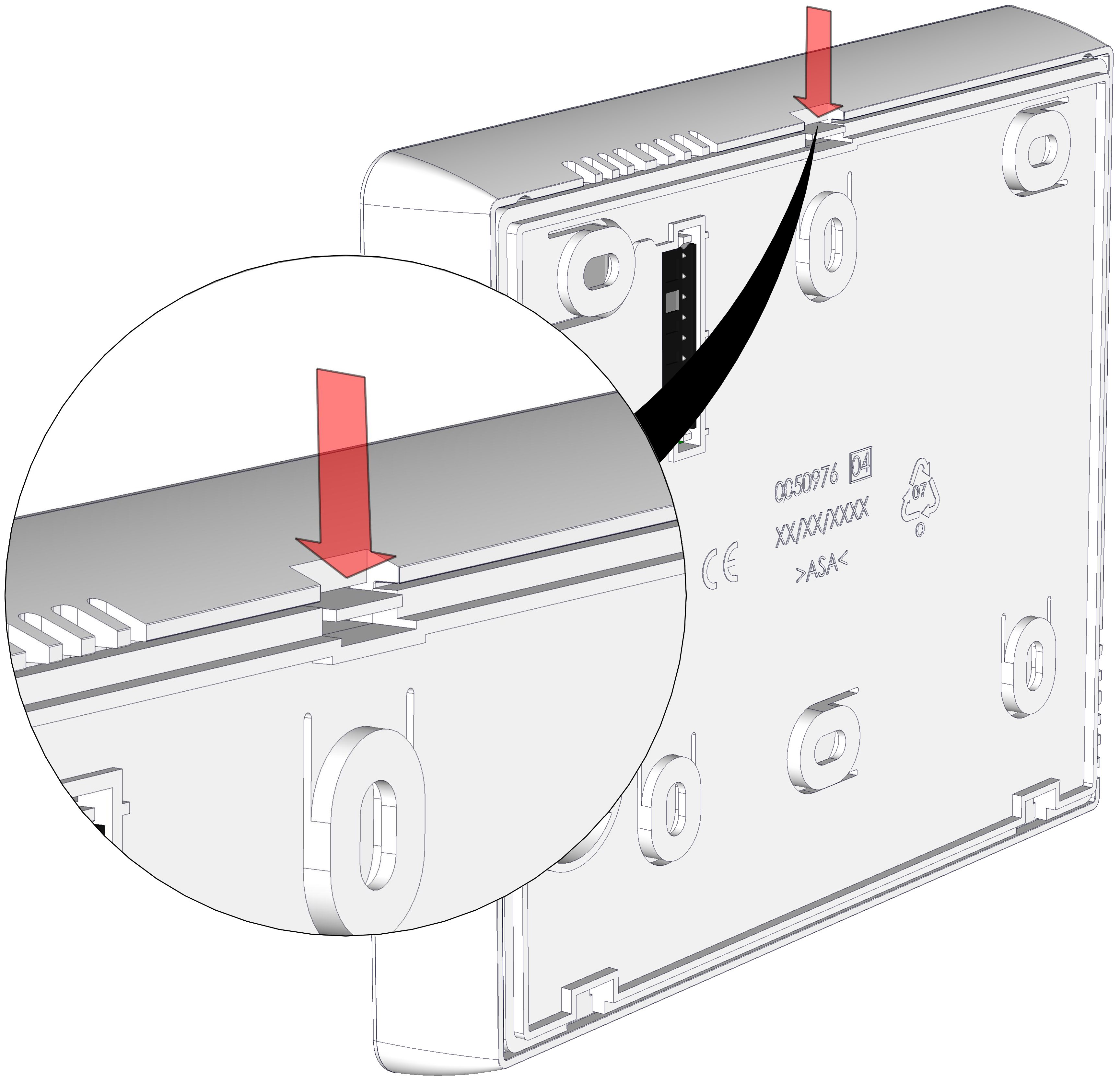

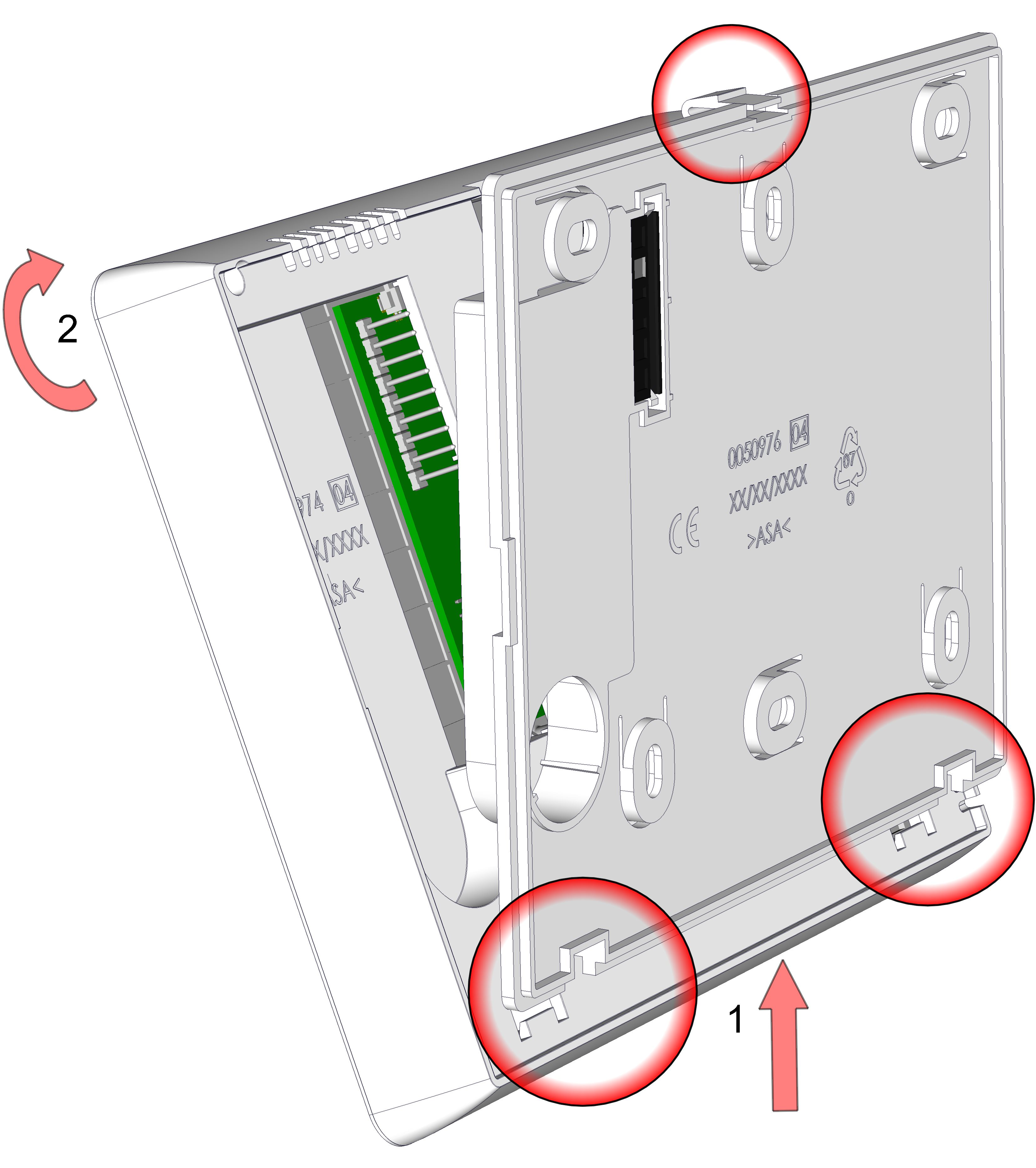

Montage und Installation

Montagehöhe

Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem Boden).

Anschlussleitungen

Zulässiger Querschnitt (Durchmesser): 0,08 … 1,5 mm² (Ø 0,32 … 1,4 mm) Max. Anzahl Drähte pro Klemmenkontakt: je 2 x 0,8 mm, 3 x 0,6 mm Schließen Sie keine weiteren Adern mit Hilfsklemmen an. Verwenden Sie nur CAT5e oder höhere Anschlussleitungen.

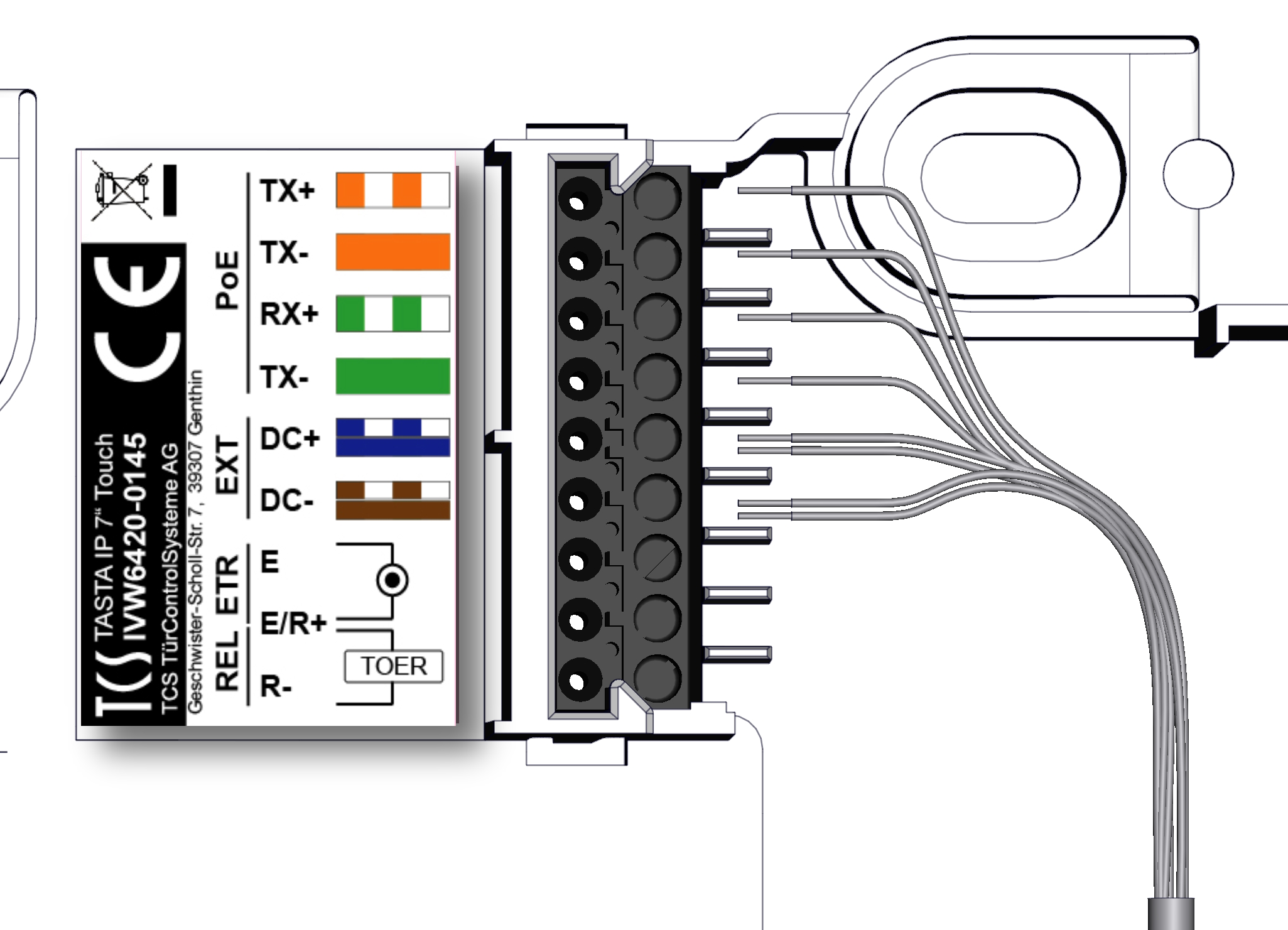

Leitungen anschließen

Schaltungsbeispiele

Sie finden auf unserer Webseite www.TCSPLAN.de weitere und ausführliche Schaltpläne zum Download im PDF-Format.
Klicken Sie auf den folgenden Link, um auf die Webseite
https://www.tcsplan.de zu gelangen.

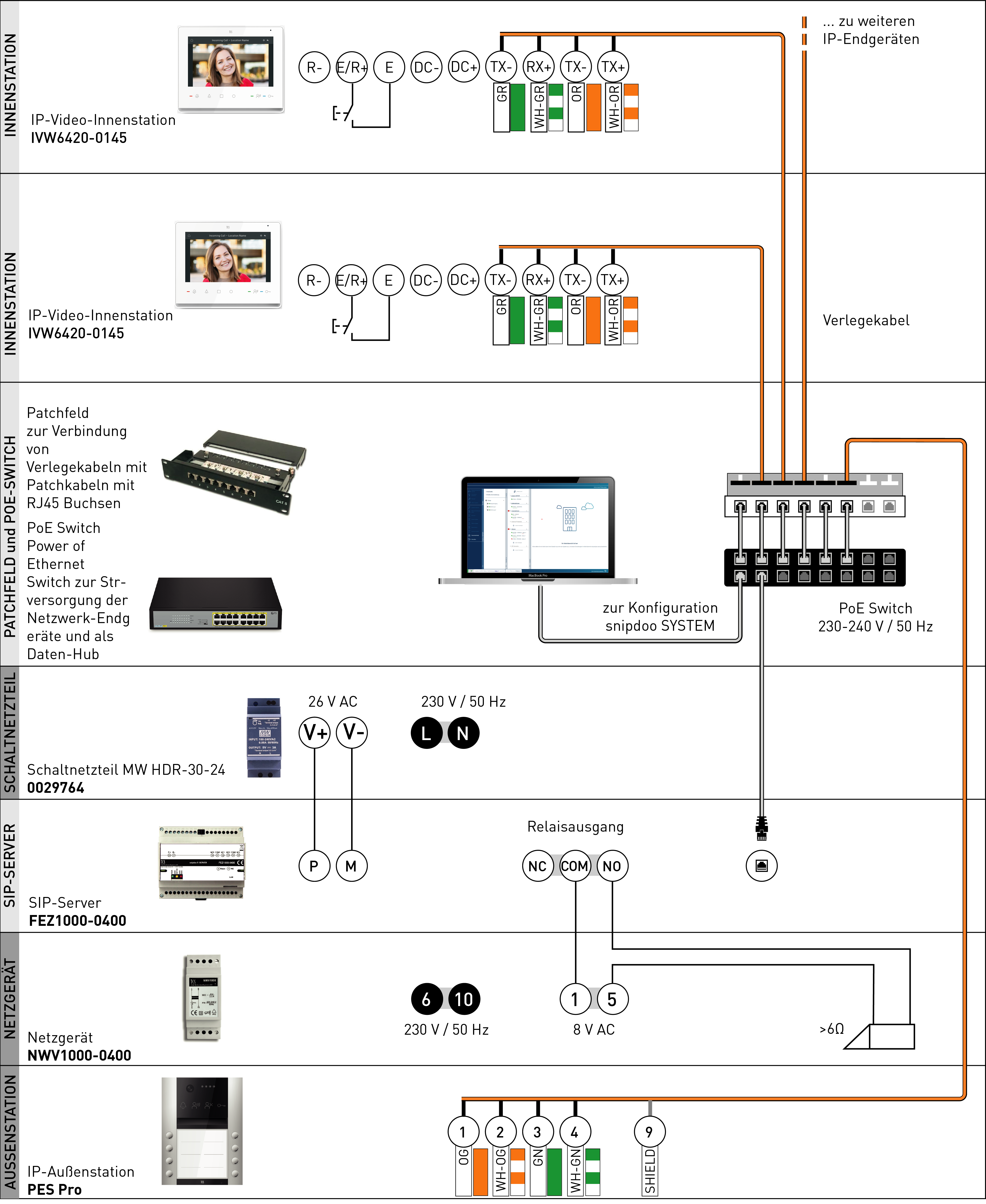

Schaltungsbeispiel mit snipdoo SERVER

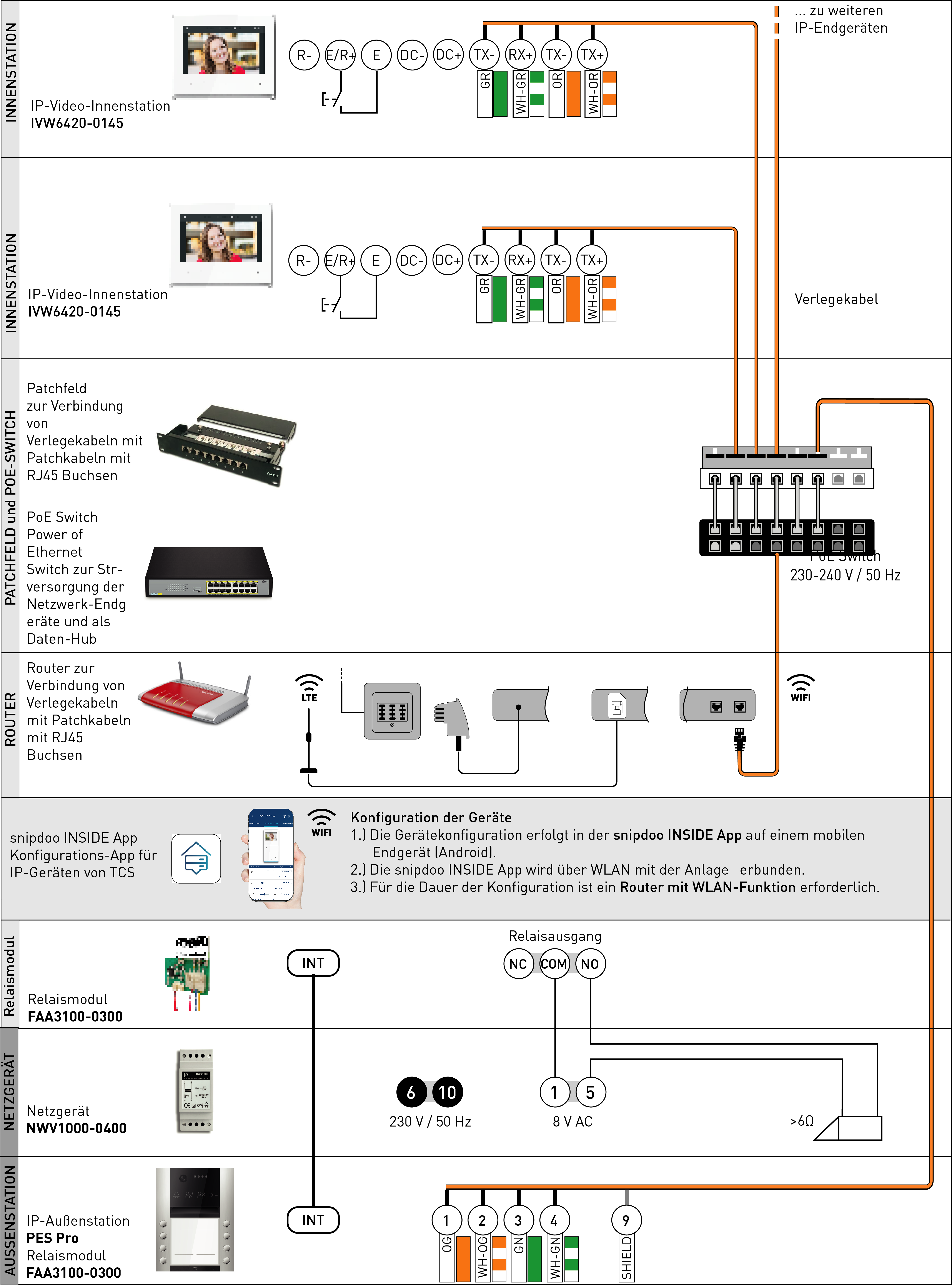

Schaltungsbeispiel mit snipdoo INSIDE App

Inbetriebnahme

1. Verbinden Sie alle Kabel und Leitungen gemäß den Anweisungen in der Produktinformation.
2. Achten Sie auf Kurzschlüsse und Verpolungen.
3. Verbinden Sie das Netzwerkkabel mit dem Gebäudenetzwerk.
4. Stellen Sie sicher, dass das Gebäude-Netzwerk den EN ISO/IEC 27000 Normen entspricht.
5. Überprüfen Sie, ob ein DHCP-Server im Netzwerk vorhanden ist.
6. Schließen Sie das Gerät an die Stromversorgung an. Das Gerät startet automatisch.
7. Prüfen Sie bei abweichenden LED-Anzeigen die Fehlerbehebung in der Produktinformation.

Die IP-Innenstation startet nach einer Spannungsunterbrechung automatisch neu. Das Ausschalten der Stromversorgung während eines Speichervorgangs oder Software-Update kann zu Datenverlusten oder zum Defekt des Gerätes führen. Wir verbessern unsere Produkte stetig und empfehlen Ihnen regelmäßig auf unserer Homepage nach aktuellen Softwareupdates für Ihr Gerät zu suchen. In Verbindung mit dem snipdoo SERVER und einer Internetverbindung können die Geräte auf Wunsch automatisch neue Updates erhalten.

Ausführliche Informationen zu den Servicebedingungen für TCS IP-Anlagen finden Sie unter: www.tcsag.de/fileadmin/user_upload/TCS_DE/Metanavigation /Service_Support/Servicebedingungen-IP_de.pdf

Ausführliche Informationen zur Konfigurationssoftware snipdoo SYSTEM finden Sie im Handbuch. Das Handbuch können Sie sich unter: https://www.tcsag.de/download/snipdoo/ herunterladen.

Inbetriebnahme mit snipdoo SERVER und snipdoo SYSTEM

Technische Voraussetzungen

snipdoo SERVER (FEZ1000):

• In der Anlage installierter FEZ1000-0400

Konfigurationssoftware snipdoo SYSTEM:

• Verfügbar für:
  • Windows, ab Version 7
• Displayauflösung: 1280 x 720
• Freie Ports im internen Netzwerk für die Gerätesuche mit den folgenden Protokolltypen:
  • Multicast: 239.255.255.239:32001/udp
  • Broadcast: 255.255.255.255:32002/udp
  müssen zur Verfügung stehen.
• Vollständig installierte TCS:IP-Anlage inklusive des snipdoo SERVER (FEZ1000-0400)
• PC/Laptop ist im selben Netzwerk wie die TCS:IP-Anlage

Konfigurationssoftware herunterladen

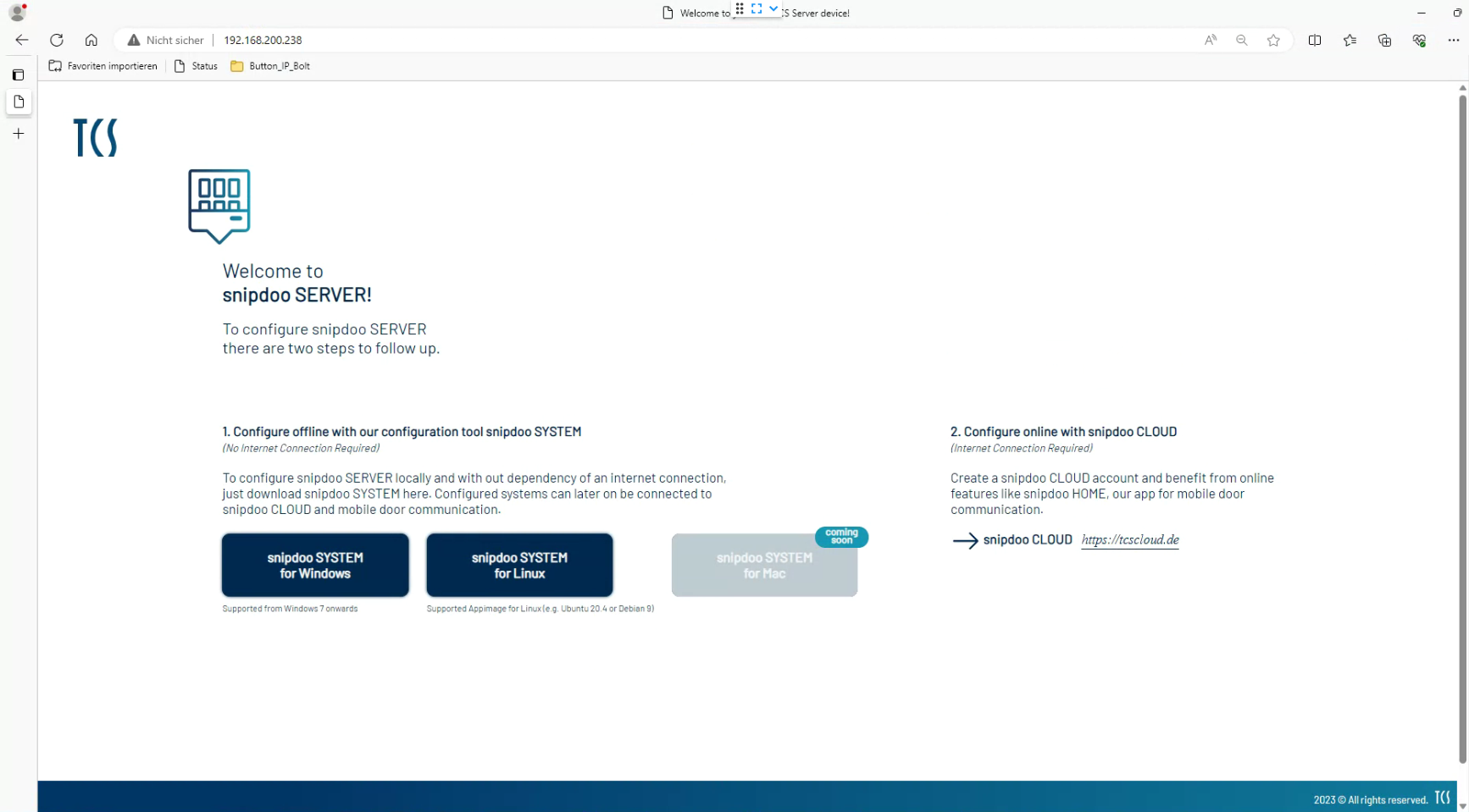

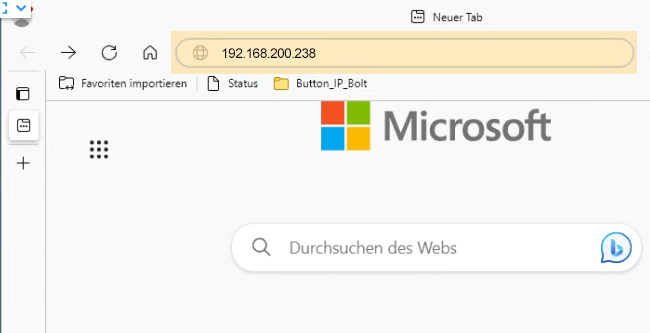

Download über das Webinterface des snipdoo SERVER

Der snipdoo SERVER ist werkseitig auf DHCP eingestellt.

Download der Software über die TCS-Homepage

1. Klicken Sie auf den unteren Link, um die Software herunterzuladen:
   https://www.tcsag.de/fileadmin/user_upload/TCS_DE/
   Metanavigation/Downloads/Software/Anwendersoftware/
   snipdoo%20SYSTEM%20Setup%201.0.1.exe

Download - Alternative

Gehen Sie auf unsere Webseite unter: https://www.tcsag.de/download/snipdoo/ und laden Sie die Datei herunter.

Software snipdoo SYSTEM starten

1. Starten Sie die Software snipdoo SYSTEM auf Ihren PC.
2. Wählen Sie zwischen den Sprachen deutsch und englisch. Die Software wird gestartet.

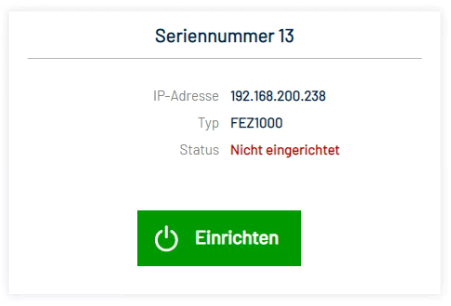

3. Klicken Sie auf den Button Einrichten. Ein neues Fenster öffnet sich.

FEZ1000 einrichten
4. Tragen Sie in das Feld Standard-Passwort das Passwort ein.




Werksseitiges Passwort
5. Klicken Sie auf den Button Überprüfen. Das Passwort für den snipdoo SERVER wird überprüft. Ein neues Fenster öffnet sich nach erfolgreicher Passwort-Prüfung.

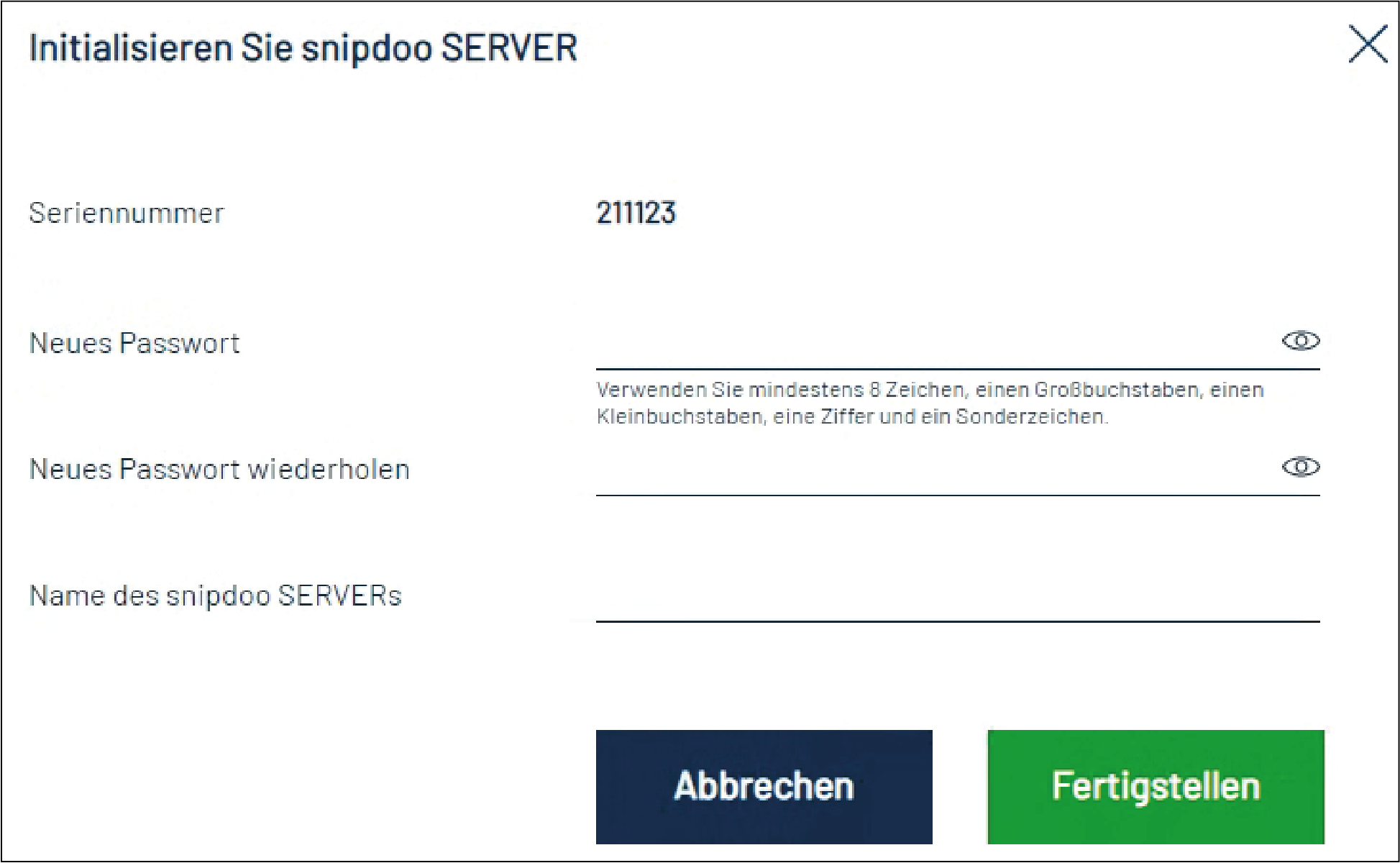

Es ist erforderlich ein neues Passwort zu erstellen, um die Sicherheit Ihrer Anlage zu erhöhen. Das Passwort muss mindestens aus 8 Zeichen, einem Großbuchstaben, einem Kleinbuchstaben, einer Ziffer und einem Sonderzeichen bestehen. z.B. Anton1234#

1. Tragen Sie in das Feld Neues Passwort Ihr neues Passwort ein.
2. Wiederholen Sie Ihre Passwort-Eingabe in dem Feld Neues Passwort wiederholen.
3. Tragen Sie in das Feld Name des snipdoo SERVERs einen Namen für den snipdoo SERVER ein, z.B. Name des Ortes, Straße usw. Dieser Name wird Ihnen später in der Standortübersicht angezeigt.

1. Klicken Sie auf den Button Fertigstellen. Sie werden am snipdoo SERVER angemeldet und es öffnet sich die Konfigurationssoftware.

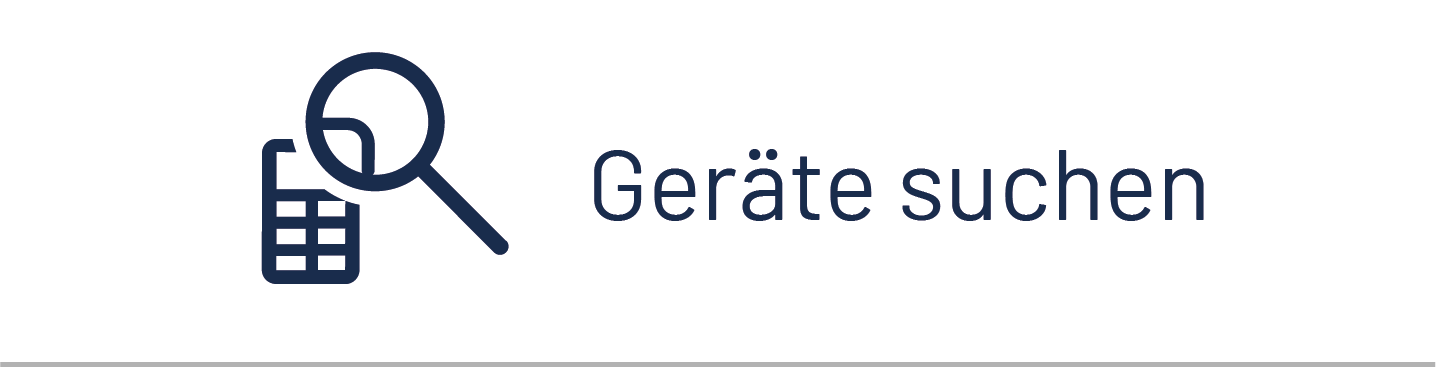

2. Klicken Sie auf den Button Geräte suchen . Es werden alle IP-Geräte angezeigt, die in der Anlage installiert sind. Eine Übersicht mit der Anzahl und Art wird Ihnen unterhalb des Buttons Ge-räte suchen angezeigt.

Das Suchen und Finden installierter Geräte kann einige Zeit in Anspruch nehmen (Geräteanzahl 150 bis zu max. 10 min.) Die Gerätesuche erfolgt durch die Software in Blöcken. Kleine Gerätegruppen werden dabei in Blöcken an das FEZ1000-0400 angemeldet. Ein Datenverlust wird dadurch in großen Anlagen vermieden. Wir empfehlen bei sehr großen Anlagen diese strangweise in Betrieb zunehmen.

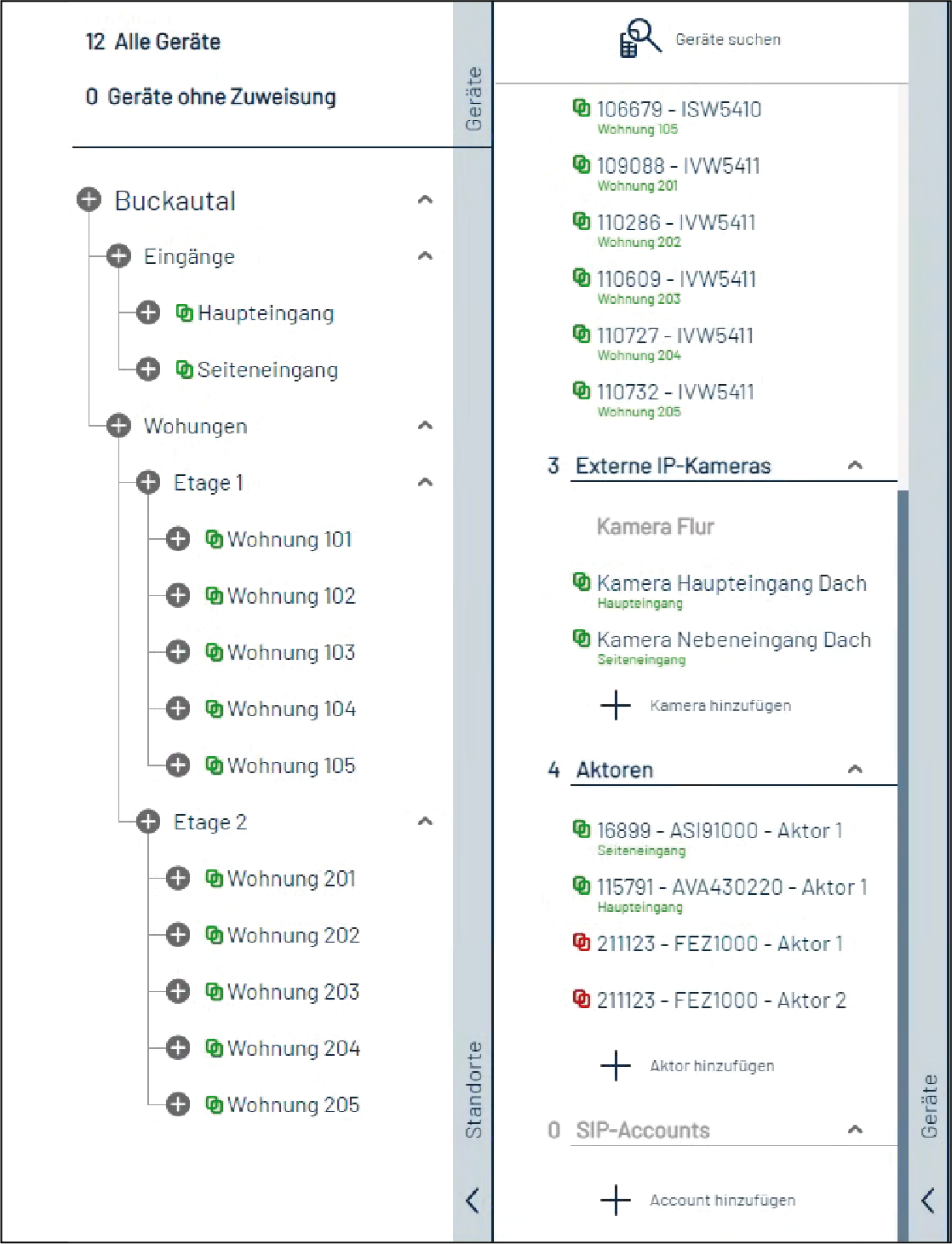

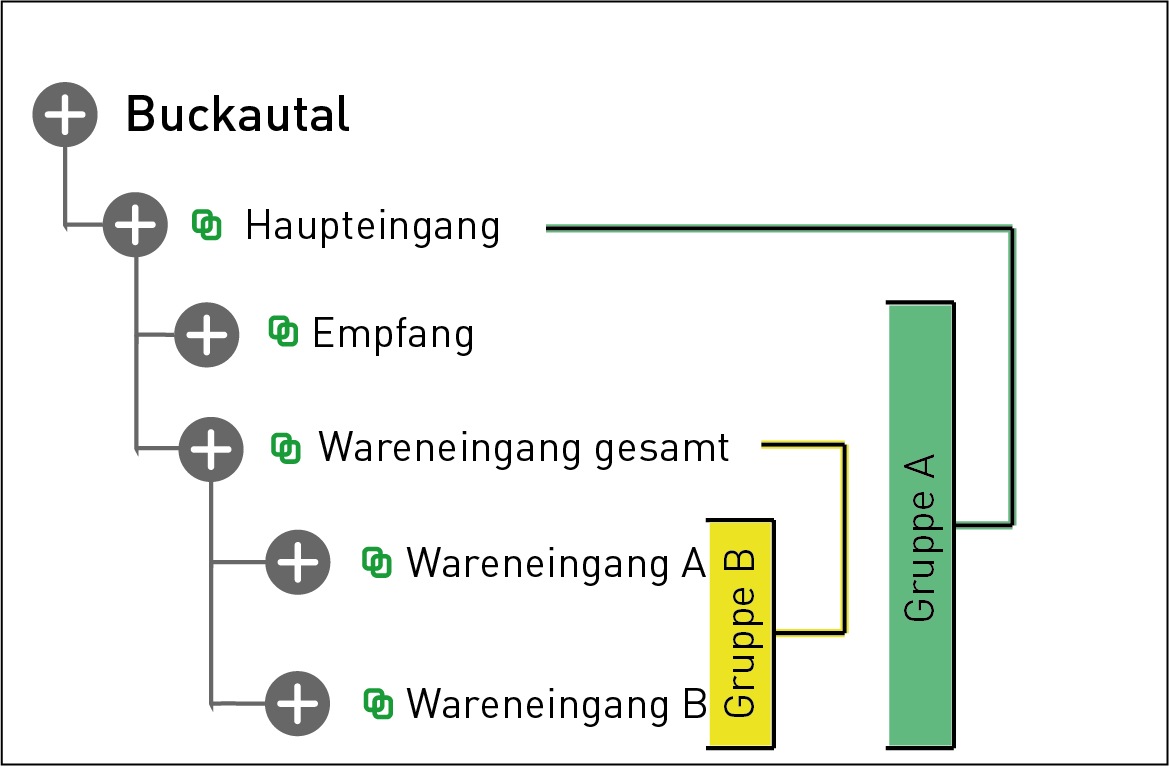

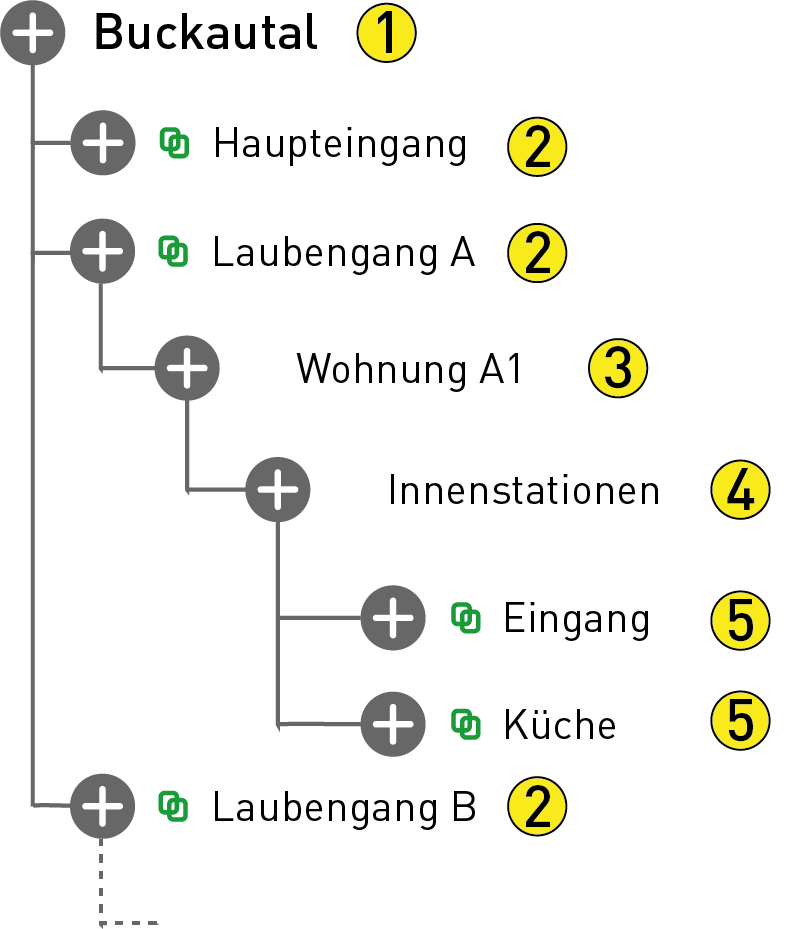

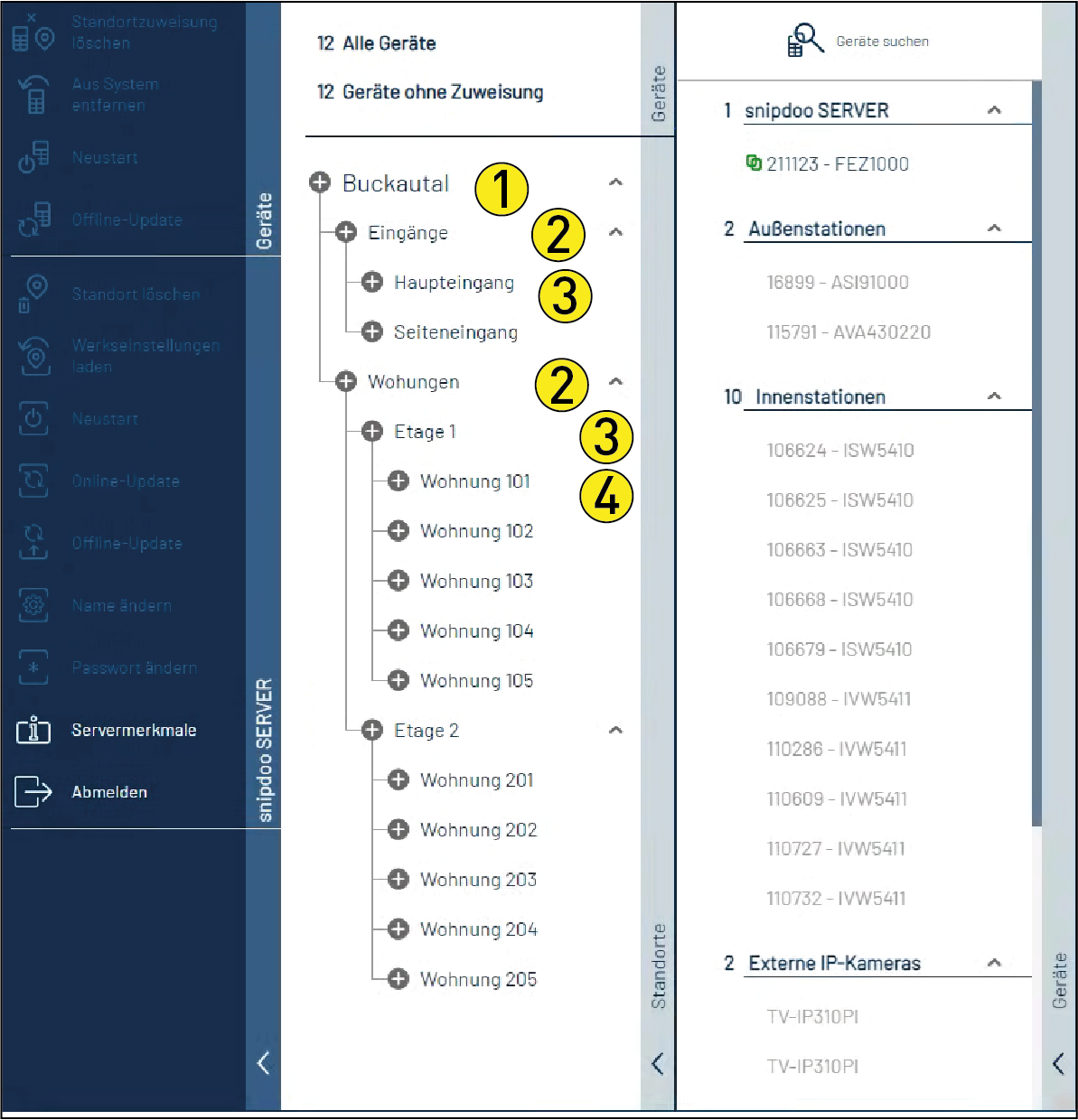

Aufbau Standortstruktur

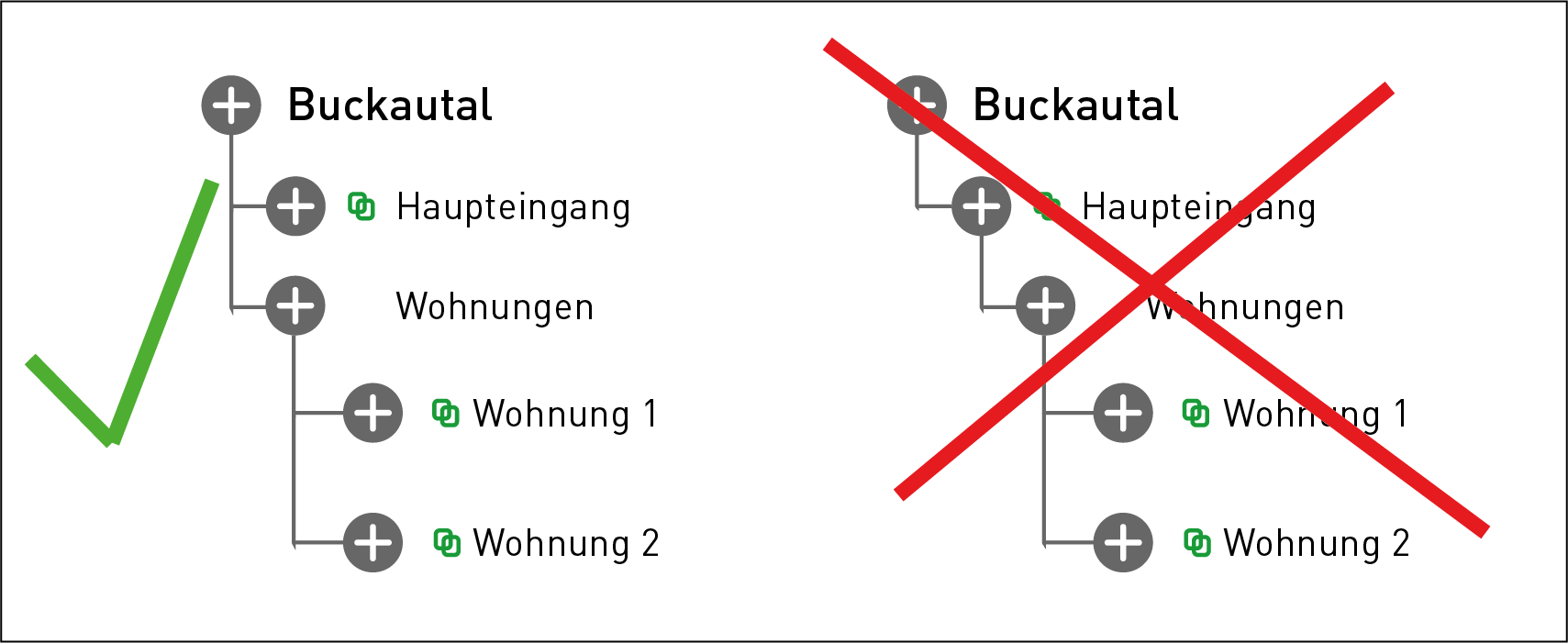

Achten Sie beim Anlegen der Standortstruktur (Baumstruktur) darauf, dass die Innenstationen nicht unter den Außenstationen verknüpft werden. Das Rufen einer Außenstation bewirkt auch das parallele Rufen der Innenstationen.

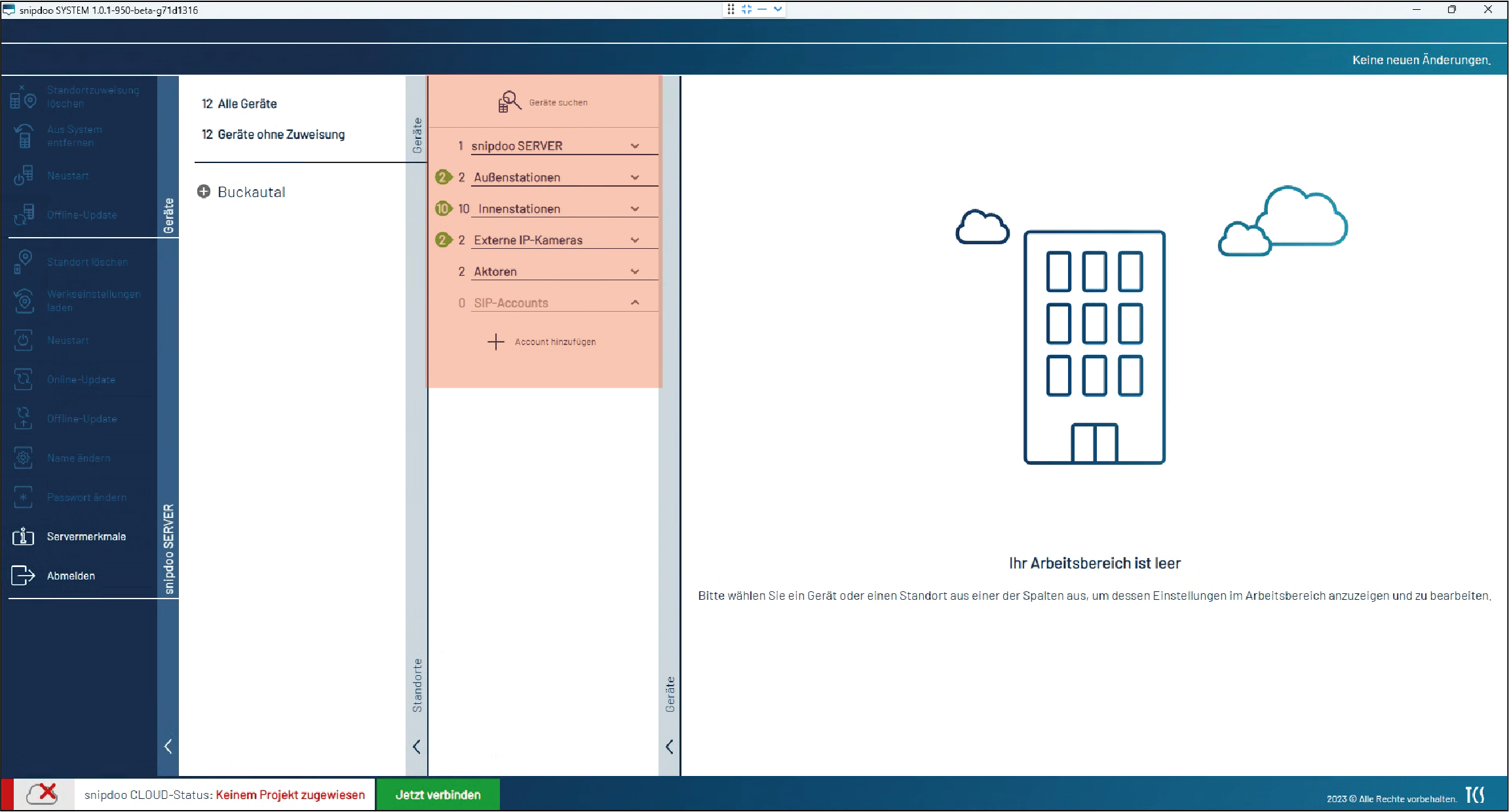

In der Standortübersicht steht ganz oben der Name des FEZ1000-0400. Dieser Name wurde bei der Initialisierung des FEZ1000 vergeben. Sie können den Namen nachträglich wie folgt ändern:

1. Wählen Sie in der Übersicht Geräte den FEZ1000-0400 aus.
2. Klicken Sie im Bereich Server auf Namen ändern. Es öffnet sich ein neues Fenster.

Der Name muss aus mindestens 3 bis maximal 30 Zeichen bestehen.

1. Tragen Sie in das Textfeld Name des snipdoo SERVERs Ihren neuen Namen ein.
2. Klicken Sie auf den Button Übernehmen. Die Änderungen werden gespeichert. In diesem Beispiel wird der Hauptstandort Buckautal genannt.
3. Klicken Sie auf das Plus-Zeichen vor Buckautal. Es öffnet sich ein neues Fenster.
4. Tragen Sie in das Textfeld Standortname einen Namen für einen Unterstandort ein.
5. Klicken Sie auf Standort erstellen. Der neue Standort wird Ihnen in der Übersicht angezeigt.
6. Klicken Sie auf das Plus-Zeichen vor einen Unterstandort, um einen weiteren Unterstandort in der nächsten Ebene zu erstellen.

Sie können unter dem Hauptstandort z.B. „Buckautal“ max. 4 weitere Verzweigungen (Unter-standorte) anlegen.

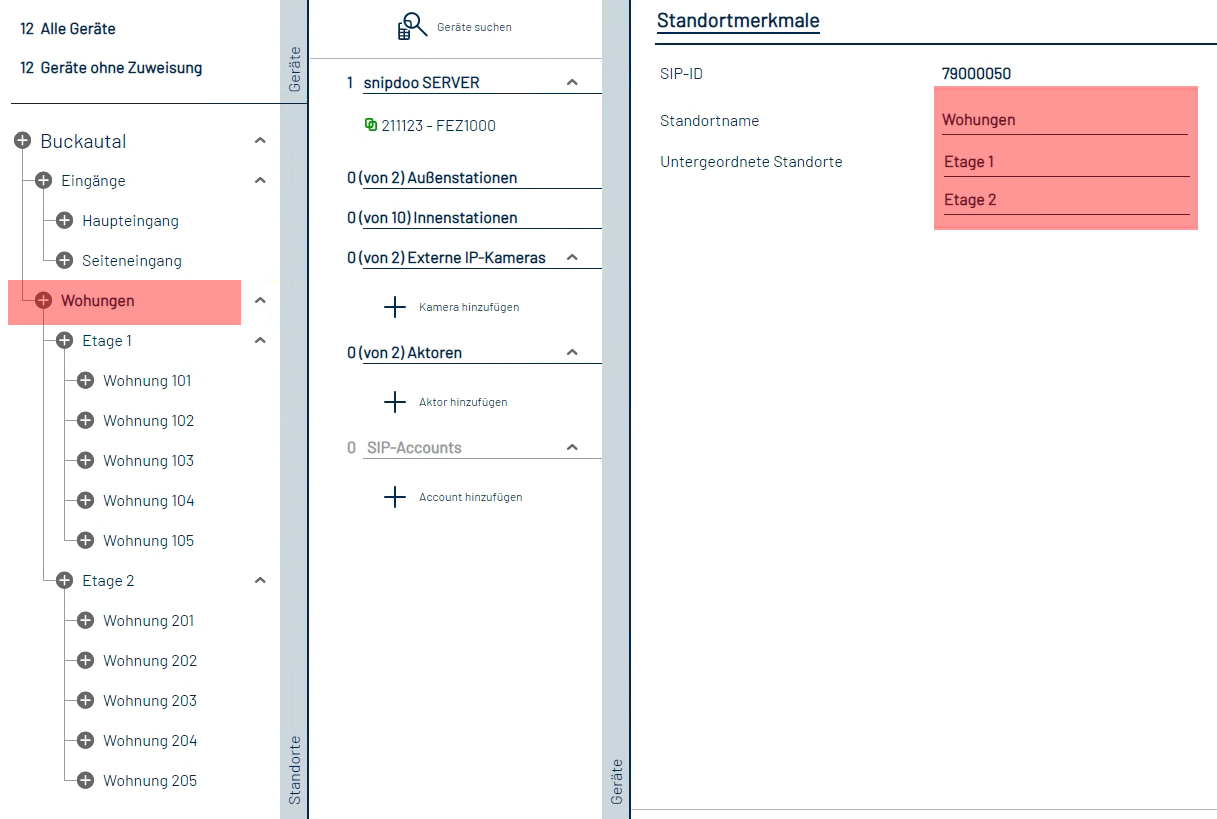

Standort umbenennen

1. Klicken Sie in der Standortübersicht auf einen Standort. Dieser wird Ihnen rechts im Konfigurationsbereich angezeigt. Zusätzlich werden weitere Standorte, die unter dem Standort auf einer Ebene ver-knüpft sind, angezeigt und können gleichen Fenster geändert werden.

1. Klicken Sie in das Textfeld Standortname und ändern Sie den Namen.
2. Klicken Sie unten rechts auf den Button Speichern. Ein neues Fenster öffnet sich.
3. Klicken Sie auf Ja, um die Änderungen zu übernehmen oder auf Nein, um die Änderungen zu verwerfen.

Änderungen in der Anlage müssen noch einmal gespeichert werden, bevor Sie die Bearbeitung der gesamten Anlage beenden können. Klicken Sie dazu oben rechts auf den Button Übernehmen oder Verwerfen.

Standort löschen

1. Klicken Sie auf einen Standort, den Sie löschen möchten. Dieser wird Ihnen rechts im Konfigurationsbereich angezeigt und der Button Standort löschen in der Werkzeugleiste wird freigegeben.
2. Klicken Sie auf den Button Standort löschen. Ein neues Fenster öffnet sich.
3. Klicken Sie auf Ja, um den Standort zu löschen oder auf Nein, um Ihre Eingabe abzubrechen.

Enthält ein zu löschender Standort weitere Unterstandorte, werden auch diese gelöscht. Änderungen in der Anlage müssen noch einmal gespeichert werden bevor Sie die Bearbeitung der gesamten Anlage beenden. Klicken Sie dazu oben rechts auf den Button Übernehmen oder Verwerfen.

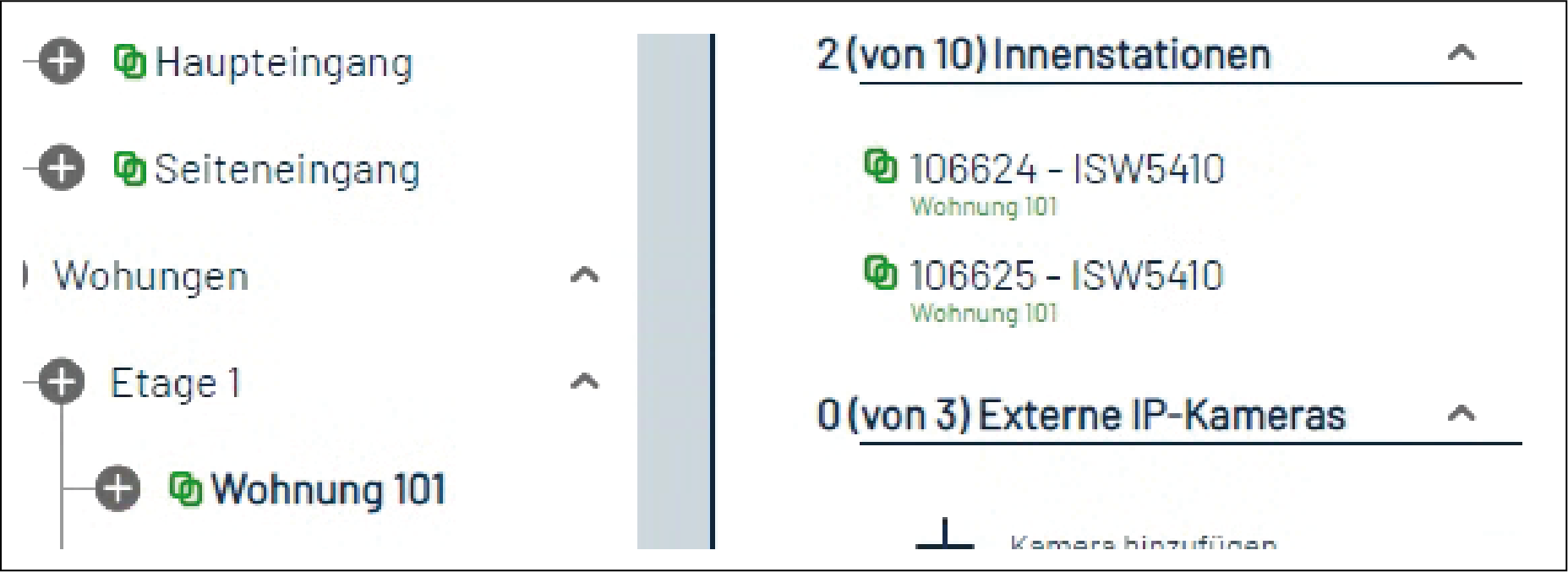

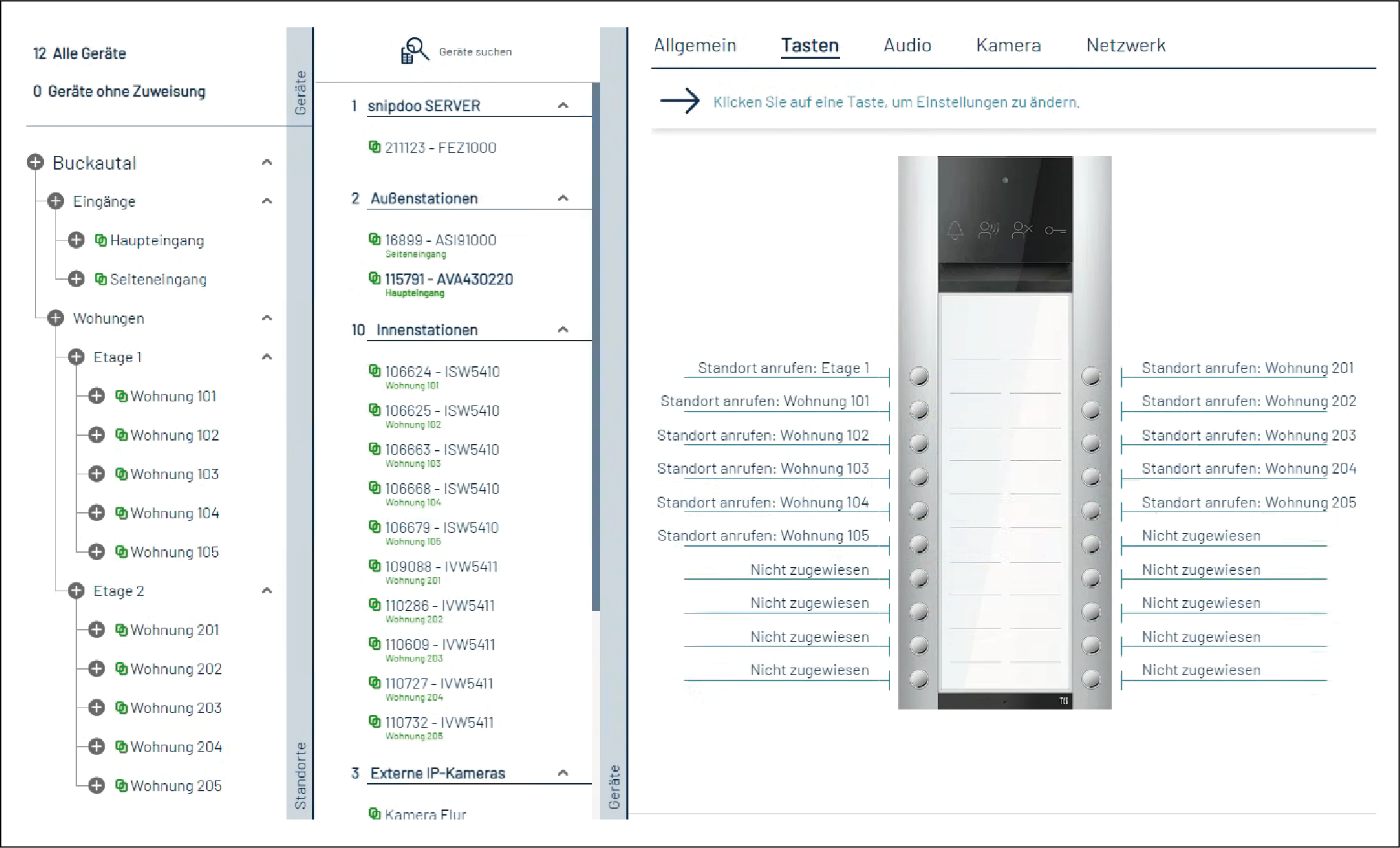

Geräte zum jeweiligen Standort zuweisen

1. Klicken Sie in der Geräteübersicht auf ein Gerät, welches Sie einem Standort zuweisen möchten.

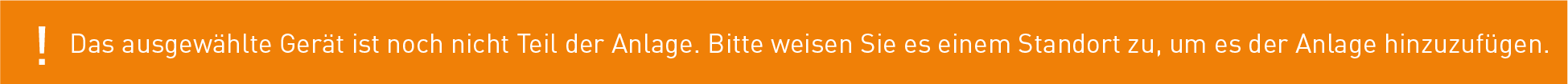

Ist das Gerät noch keinem Standort zugewiesen, wird Ihnen folgende Information im Konfigurationsbereich angezeigt:

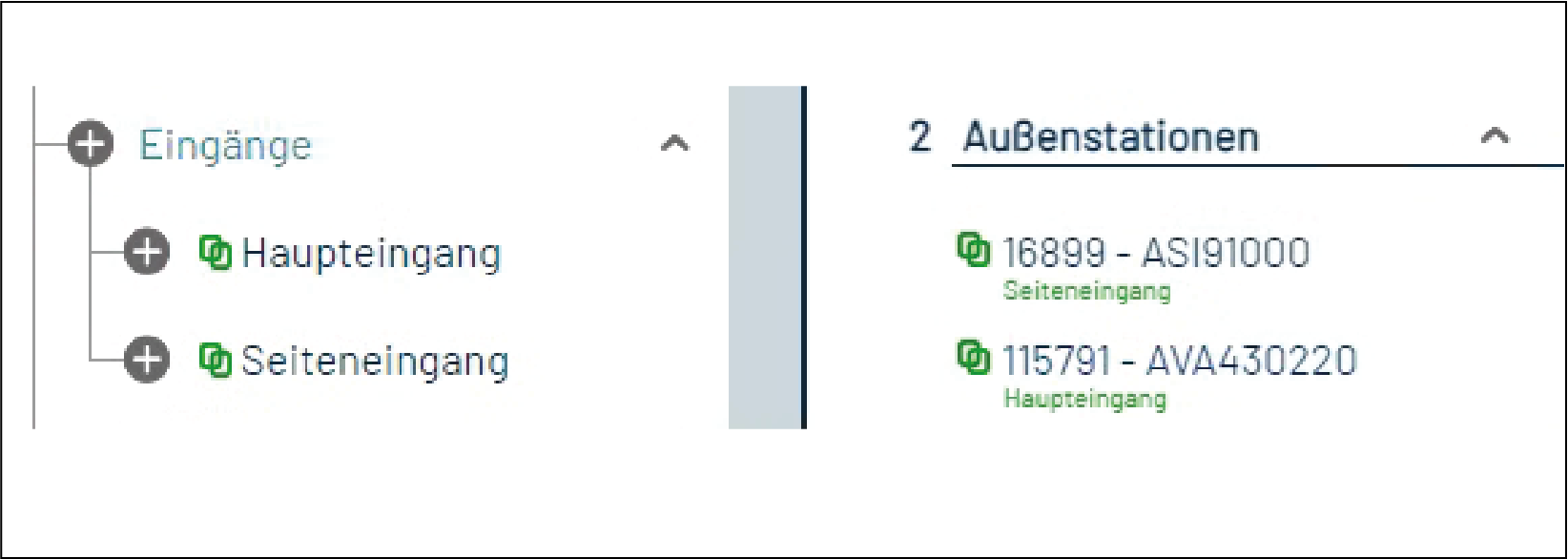

Außenstation einem Standort zuweisen

1. Ziehen Sie per Drag and Drop die Außenstation auf den Standort. Eine erfolgreiche Verknüpfung wird Ihnen durch das Verknüpfungssymbol angezeigt und der Name des Standortes erscheint unter dem Gerät in der Geräteübersicht.

Nach erfolgreicher Verknüpfung erscheint oben rechts die Meldung Sie haben ungespeicherte Änderungen. Klicken Sie auf Übernehmen, um die Änderungen in der Anlage zu speichern. Die Außenstation wird automatisch neu gestartet. Im Konfigurationsbereich ist das Gerät anschließend aktiviert und Sie können weitere Einstellungen vornehmen.

Geräte mit den jeweiligen Standorten verknüpfen

Standortzuweisung der Außenstation aufheben und ändern

Wenn das Gerät einem flaschen Standort zugewiesen wurde, können Sie die Verknüpfung wieder aufheben.

1. Klicken Sie in der Geräteübersicht auf das gewünschte Gerät. Die Werkzeugleiste für Geräte wird aktiviert.

Standortzuweisung löschen:

1. Klicken Sie auf den Button Standortzuweisung löschen. Die Verknüpfung zum Standort wird gelöscht. Das nicht verknüpfte Gerät wird durch das Symbol nicht verknüpft gekennzeichnet.

Gerät aus Anlage entfernen

1. Klicken Sie auf den Button Aus System entfernen. Die Werkseinstellung wird geladen. Das Gerät wird als neu gefundenes Gerät nach dem Laden der Werkseinstellung angezeigt.
2. Klicken Sie auf den Button Geräte suchen, um das Gerät wieder anzeigen zu lassen.

Geräteneustart

1. Klicken Sie auf den Button Neustart. Das Gerät führt einen Neustart durch.

Offline-Update

1. Klicken Sie auf den Button Offline-Update. Es öffnet sich ein neues Fenster.
2. Klicken Sie auf den Button Upload. Es öffnet sich Ihr Explorer-Fenster.
3. Suchen Sie auf Ihrem PC die entsprechende Update-Datei.
4. Führen Sie das Update durch.

Innenstationen einem Standort zuweisen

1. Ziehen Sie per Drag and Drop eine der Innenstationen auf den gewünschten Standort. Eine erfolgrei-che Verknüpfung wird Ihnen durch das Verknüpfungssymbol angezeigt und der Name des Stan-dortes erscheint unter dem Gerät in der Geräteübersicht.

Nach erfolgreicher Verknüpfung erscheint oben rechts die Meldung Sie haben ungespeicherte Änderungen. Klicken Sie auf Übernehmen, um die Änderungen in der Anlage zu speichern. Die Außenstation wird automatisch neu gestartet. Im Konfigurationsbereich ist das Gerät anschließend aktiviert und Sie können weitere Einstellungen vornehmen.

Standortzuweisung aufheben und ändern

Siehe Standortzuweisung aufheben und ändern Außenstationen

Nach erfolgreicher Inbetriebnahme und Konfiguration müssen nur das Passwort und die Seriennummer des snipdoo SERVERS an die Hausverwaltung übergeben werden. Diese kann selbständig die lokale Anlage mit der snipdoo CLOUD verknüpfen. Der Hausverwalter kann von außen nicht in die logische Konfiguration der lokalen Anlage eingreifen, sodass es kein Problem zu der Gewährleistung des Installateurs gegenüber dem Eigentümer gibt.

Programmieren der Klingeltasten (Außenstation)

Auf dem Tab Tasten können Sie die Klingeltasten Ihrer Außenstation programmieren.

1. Klicken Sie auf die Fläche einer Klingeltaste in der Abbildung. Es öffnet sich ein neues Fenster.
2. Wählen Sie aus dem Drop-Down-Menü Funktion eine Funktion aus:

• Ohne (keine Funktion auf Klingeltaste programmiert)
• Standort rufen (die Klingeltaste wird einer Innenstation zugeordnet). Das Drop-Down-Menü Standort wird aktiviert.
• HTTP-Befehl: Das Eingabefeld URL wird freigeschaltet.

Funktion Standort Rufen AVA430220

1. Wählen Sie aus dem Drop-Down-Menü Funktion die Funktion Standort rufen aus.
2. Wählen Sie aus dem Drop-Down-Menü Standort ein Rufziel aus.
3. Klicken Sie auf den Button Änderungen speichern. Der Standort wurde der Klingeltaste zugewiesen.

Alternative:

1. Ziehen Sie per Drag-and-Drop einen Standort auf eine freie Klingeltaste. Die Standortzuweisung wird automatisch übernommen und in der Übersicht angezeigt.

Gruppenrufe auslösen

Es ist möglich mehrere Geräte parallel zu rufen. Diese Geräte müssen demselben Standort zugewiesen werden.

Variante 1 Gruppenrufe auslösen

Es werden mehrere Geräte demselben Standort zugewiesen. Zum Beispiel zwei Innenstationen in einer Wohnung.

Variante 2 Gruppenrufe auslösen

Es werden mehrere Standorte einem Hauptstandort zugewiesen. Beim Rufen des Hauptstandortes werden die Unterstandorte parallel gerufen.

Erläuterungen zum Beispiel:

1. Drücken Sie die Klingeltaste Haupteingang. Die Standorte Empfang, Wareneingang gesamt, Wareneingang A und Wareneingang B werden parallel gerufen.
2. Drücken Sie die Klingeltaste Wareneingang gesamt. Die Standorte Wareneingang A und Wareneingang B werden parallel gerufen.
3. Drücken Sie die Klingeltaste Wareneingang A. Es wird nur der Standort Wareneingang A gerufen.

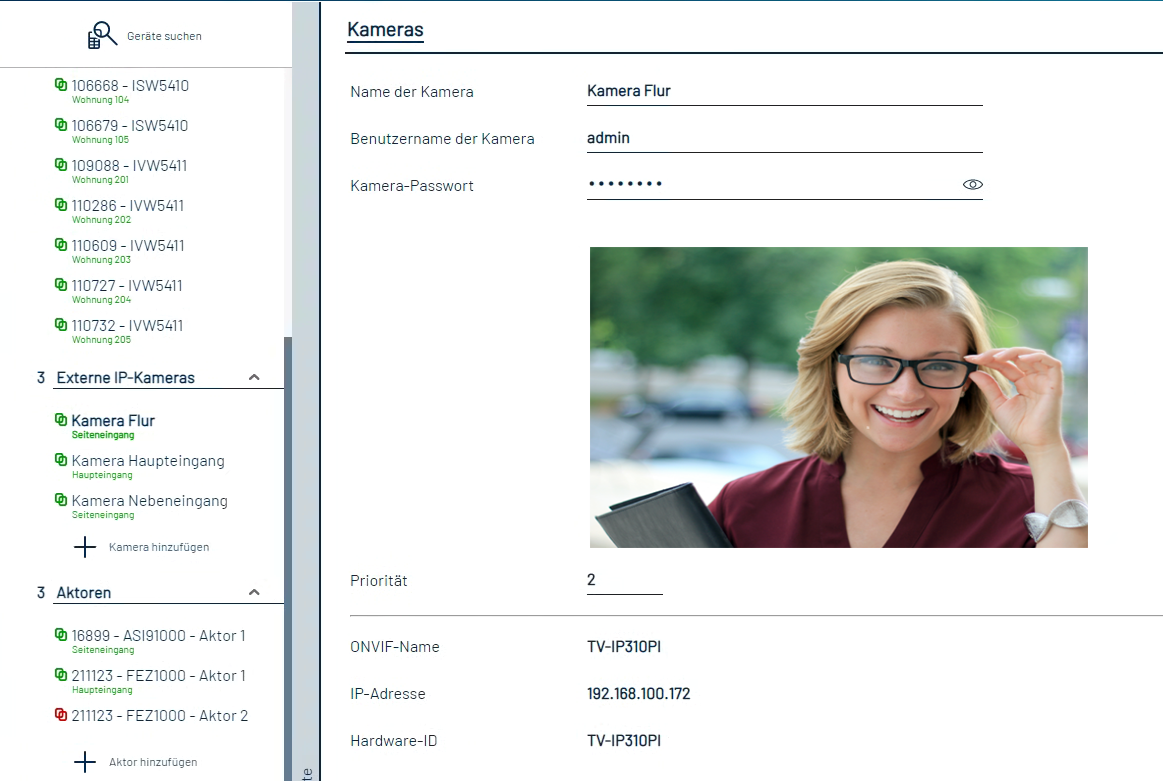

Externe IP-Kameras

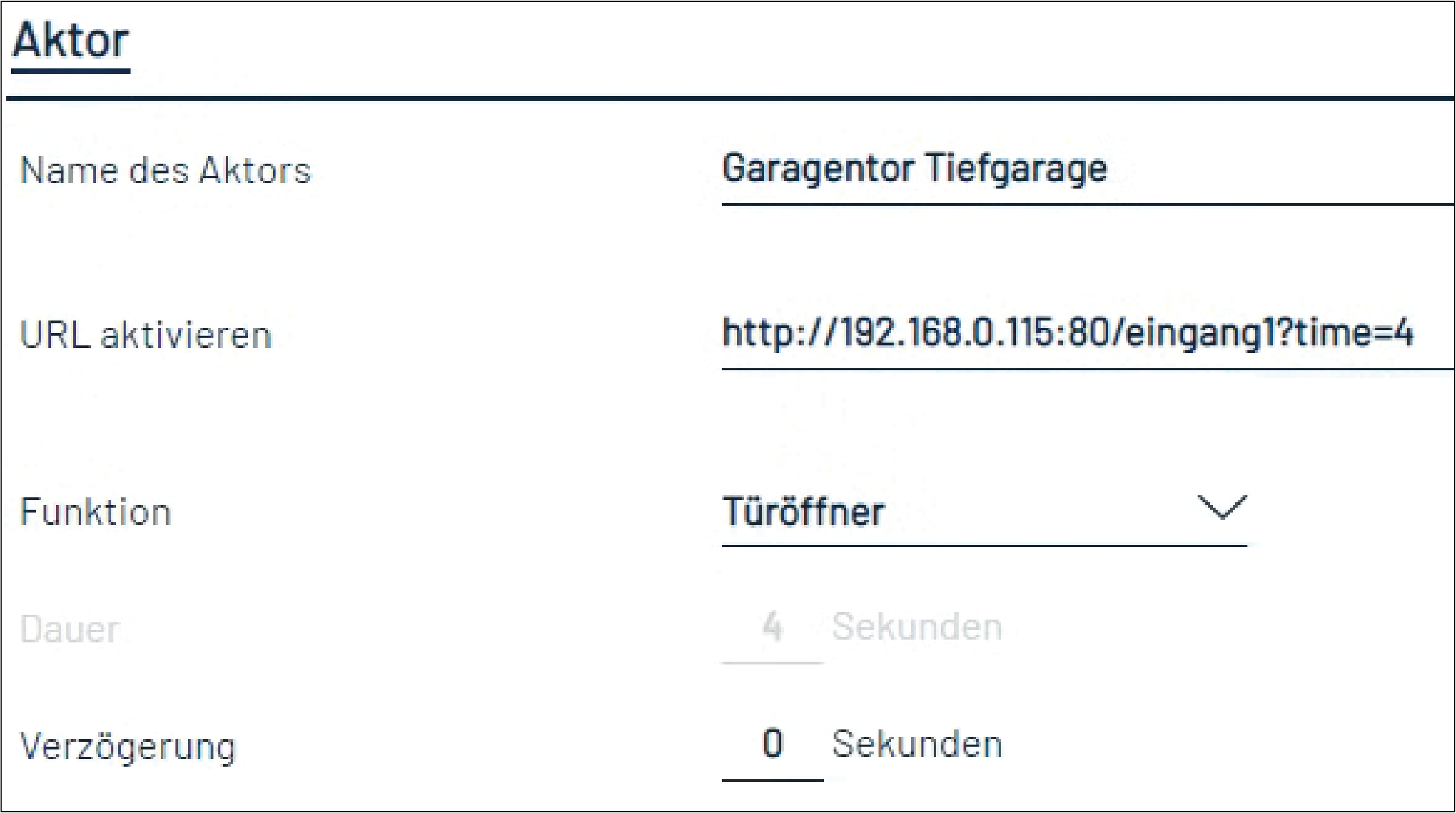

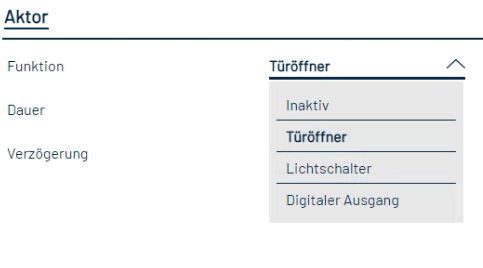

Aktoren

Fehlererkennung und -anzeige

Fehler werden sofort nach dem Erkennen eines Fehlers durch Blitzen angezeigt. Die optische Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt wurde.

LEDs	Fehlerursachen / Beseitigung
rote LED blitzt	Taste klemmt (länger als 15 s gedrückt) Taste am Gerät oder Etagentaster lösen, Gerät geht wieder in Ruhemodus
	kein Ethernet Anschlusskabel prüfen
	kein DHCP Prüfen Sie die Einstellungen
	kein SIP-Server Anschlusskabel und Einstellungen prüfen

Konfiguration / Einstellungen

Funktion	Manuell	snipdoo SYSTEM	snipdoo INSIDE	Werkseinstellung
Ruftonlautstärke	X	X	X	Mittel
Lautsprecher Lautstärke	X	X	X	Mittel
Mikrophone Lautstärke	X	X	X	Mittel
Ruf AUS (Rufton Unterdrückung, Stummschalten	X	X	−	deaktiviert
Rufton Außenstation	X	X	X	Rufton 2
Rufton Etagenruf	X	X	X	Rufton 3
Rufton Wiederholungen	−	X	X	12
Helligkeit	X	X	X	Mittel
Kontrast	X	X	X	Mittel
Farbe	X	X	X	Mittel
Kontakte hinzufügen	−	X	X	leer
Hostname ändern	−	X	−	IVW6420-SerialNr.
Sprache ändern	X	X	X	Englisch
Lichttaste einstellen: (leer, Standort rufen, http-Befehl, Türöffner, Licht schalten, DTMF-Ton, Aktor auslösen)	−	X	X	Licht schalten
Funktionstaste 1 einstellen: (leer, Standort rufen, http-Befehl, Türöffner, Licht schalten, DTMF-Ton, Aktor auslösen)	−	X	X	leer
Funktionstaste 2 einstellen: (leer, Standort rufen, http-Befehl, Türöffner, Licht schalten, DTMF-Ton, Aktor auslösen)	−	X	X	leer
Netzwerkeinstellungen:
DHCP de-/aktivieren	−	X	X	aktiviert
IP-Adresse	−	X	X	leer
Subnetz-Maske	−	X	X	leer
Netzwerk-Gateway	−	X	X	leer
DNS-Server	−	X	X	AUS
Bilder löschen nach	−	X	X	2 Tage
Kamera hinzufügen	−	X	X	leer
Uhrzeit / Datum einstellen	−	−	X

Reset-Taste (Geräteneustart)

Bedienung

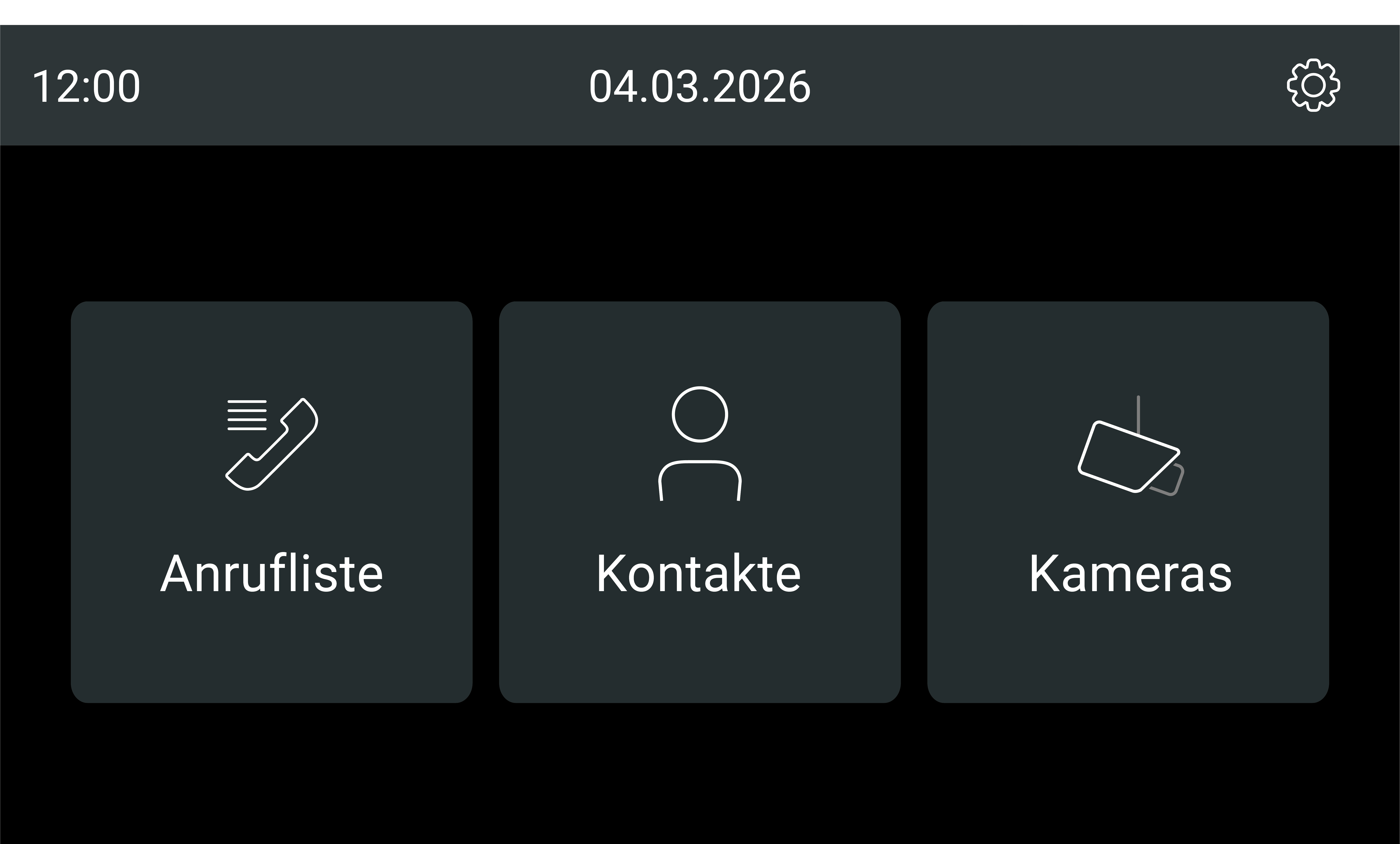

Hauptmenü

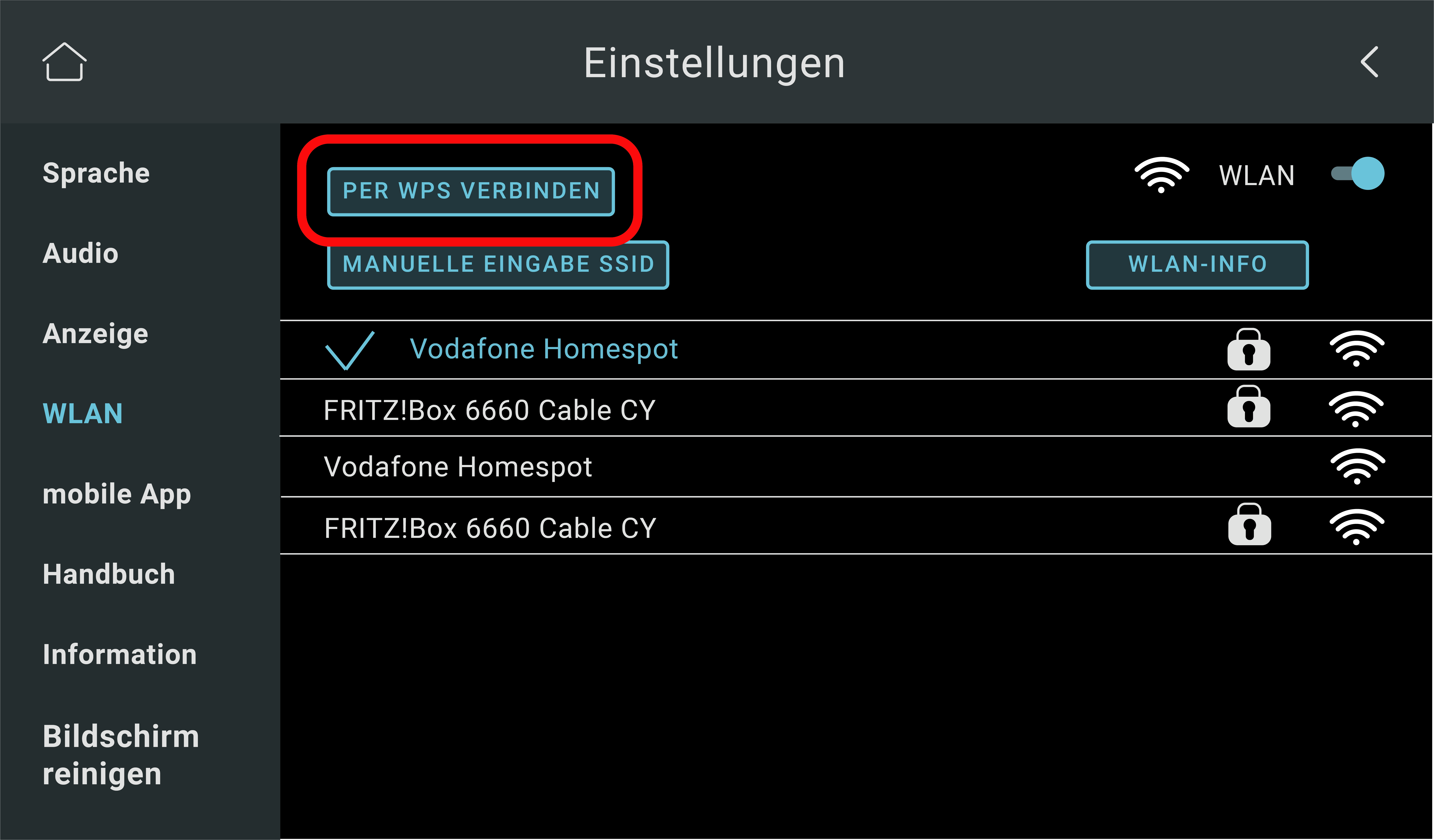

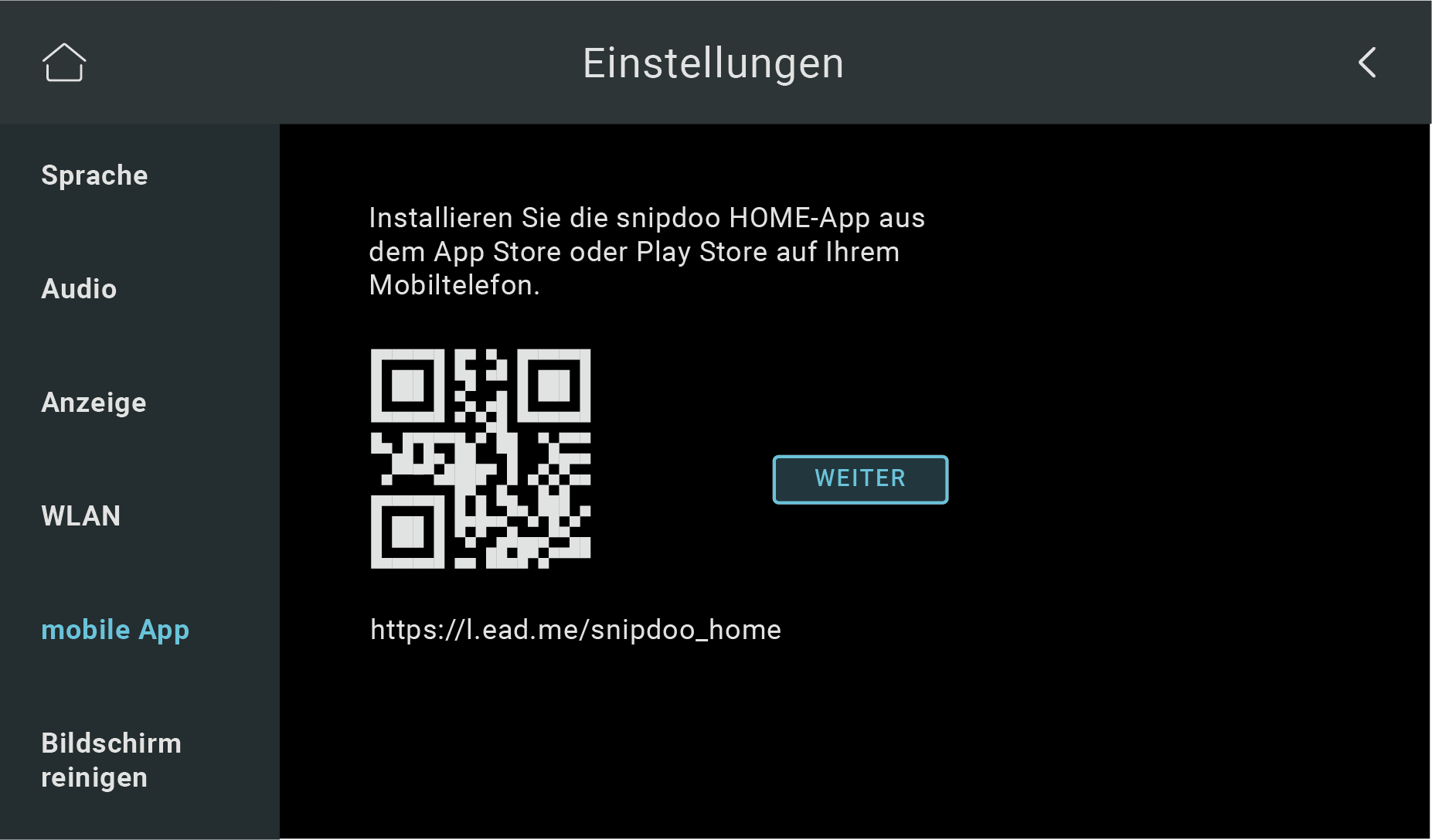

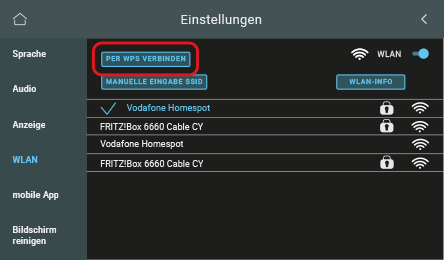

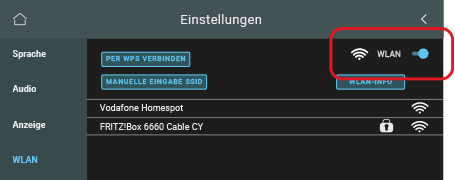

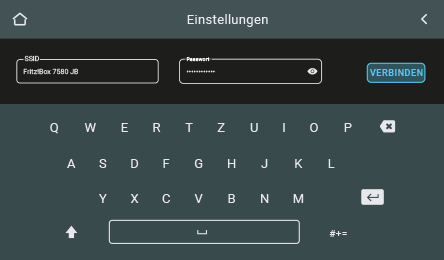

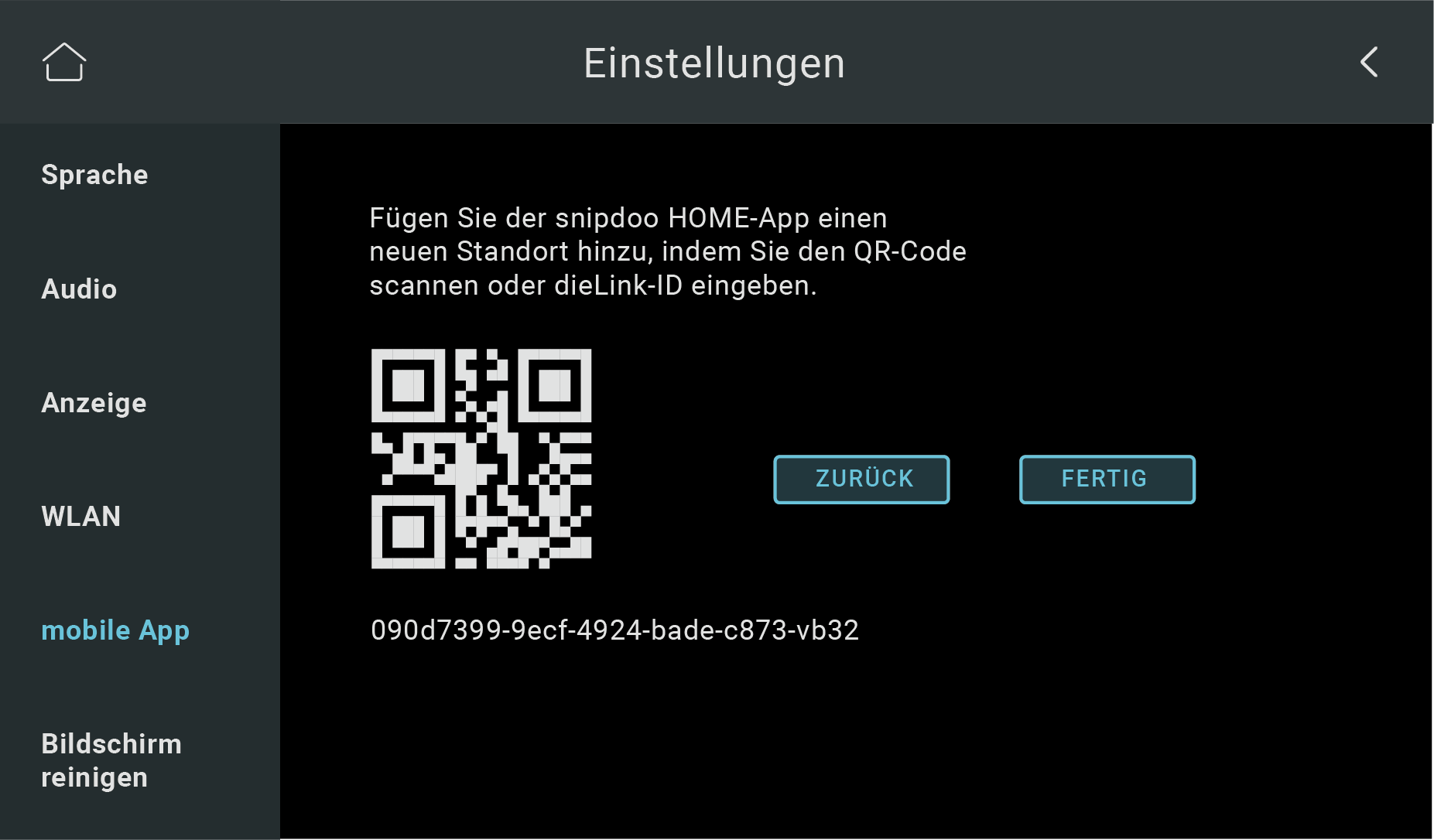

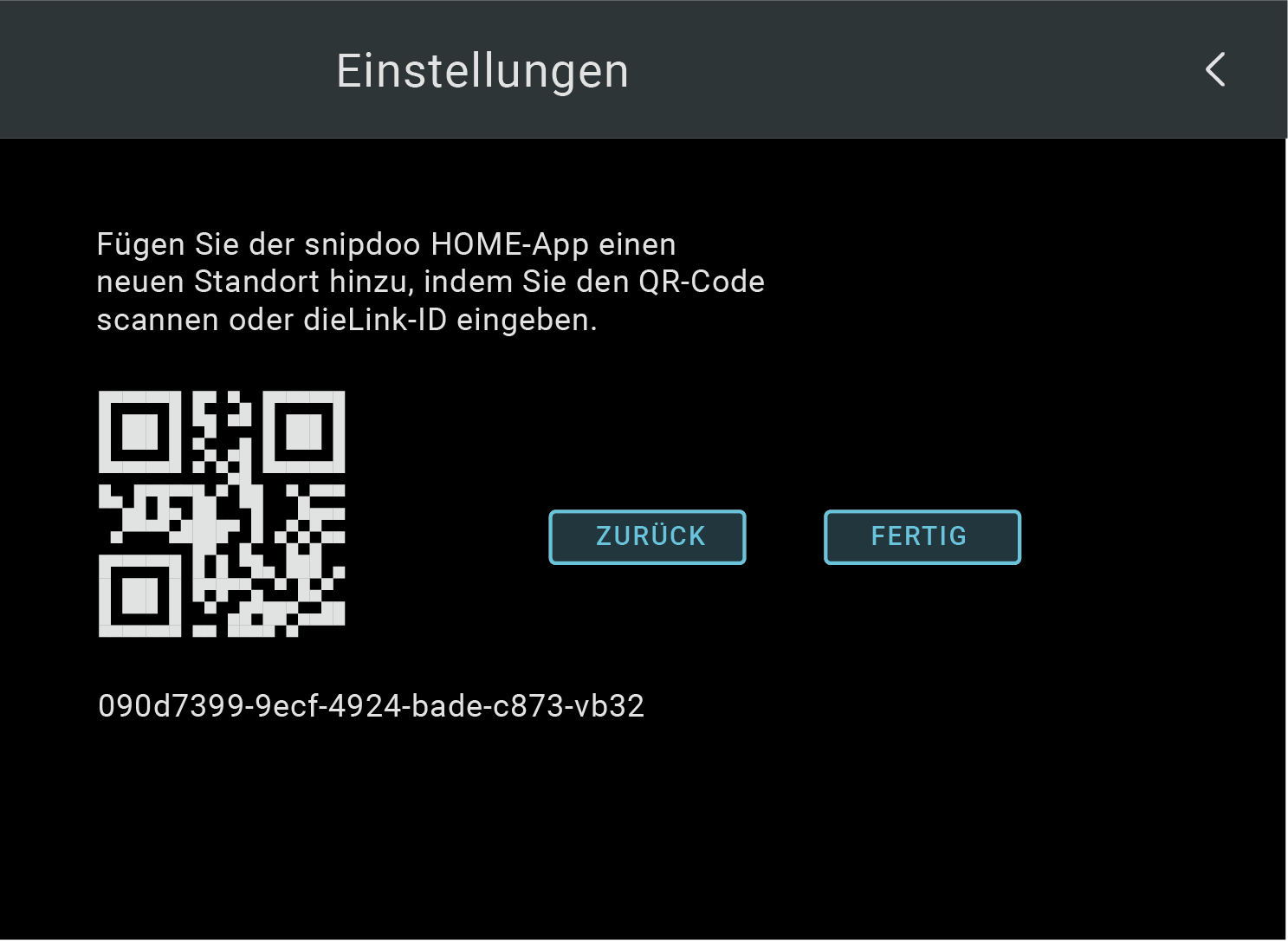

Einstellungen

1. Tippen Sie auf den Bildschirm. Das Hauptmenü öffnet sich.
2. Tippen Sie auf die Auswahl Einstellungen. Das Menü Einstellungen öffnet sich.

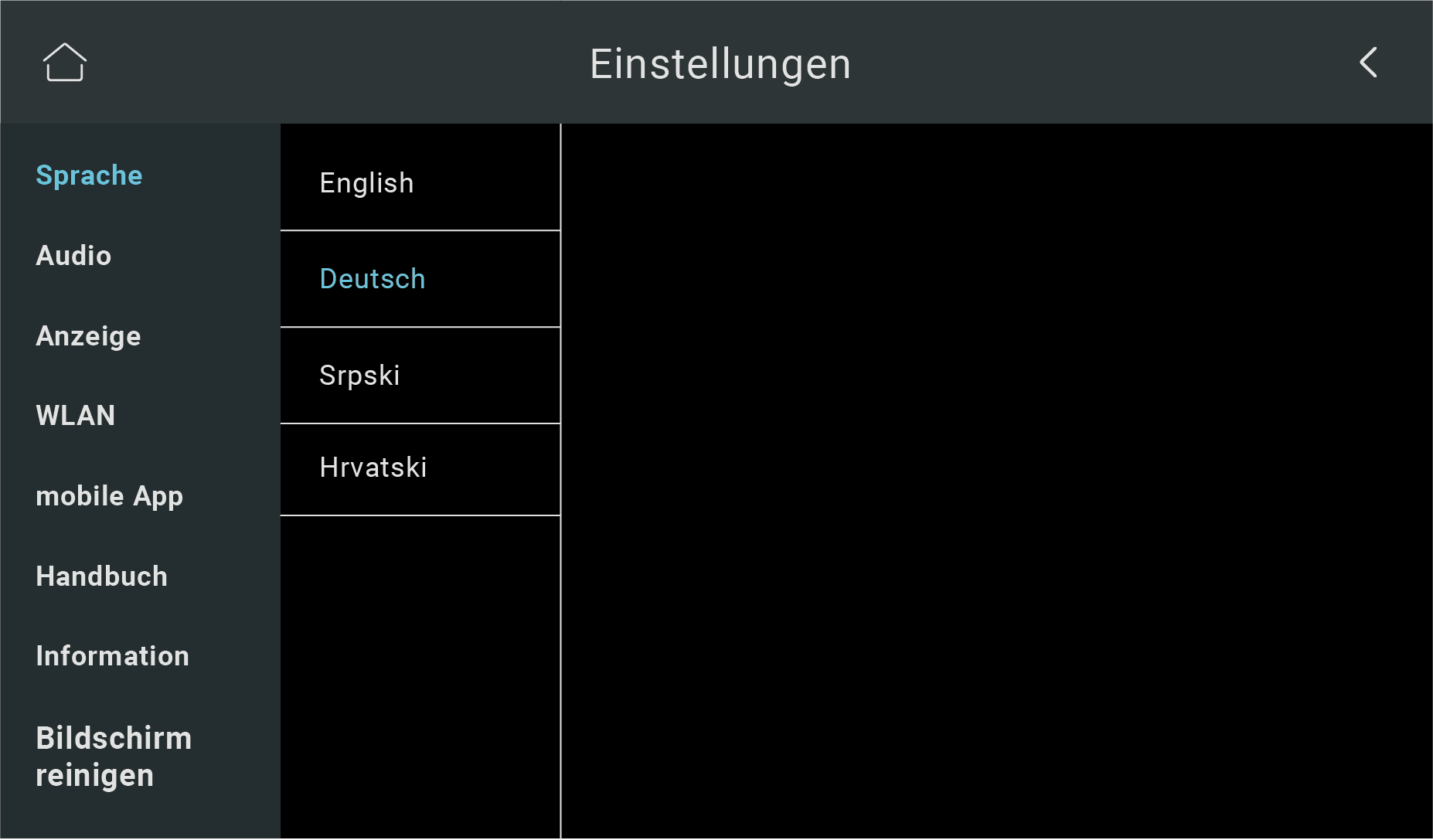

Sprache einstellen

Audio Einstellungen

Anzeige (Einstellungen Bildschirm)

Bildschirm reinigen

Standorte (Internrufe und Rufe zur Außenstation)

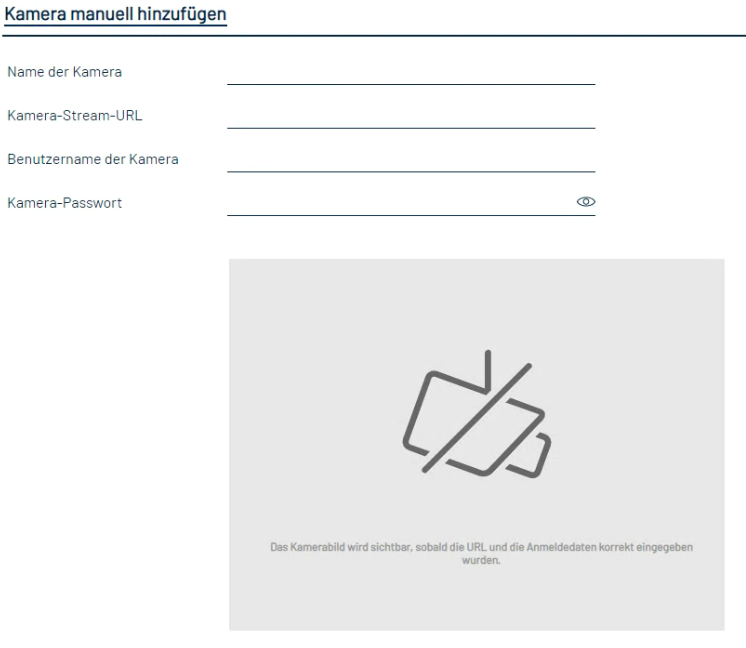

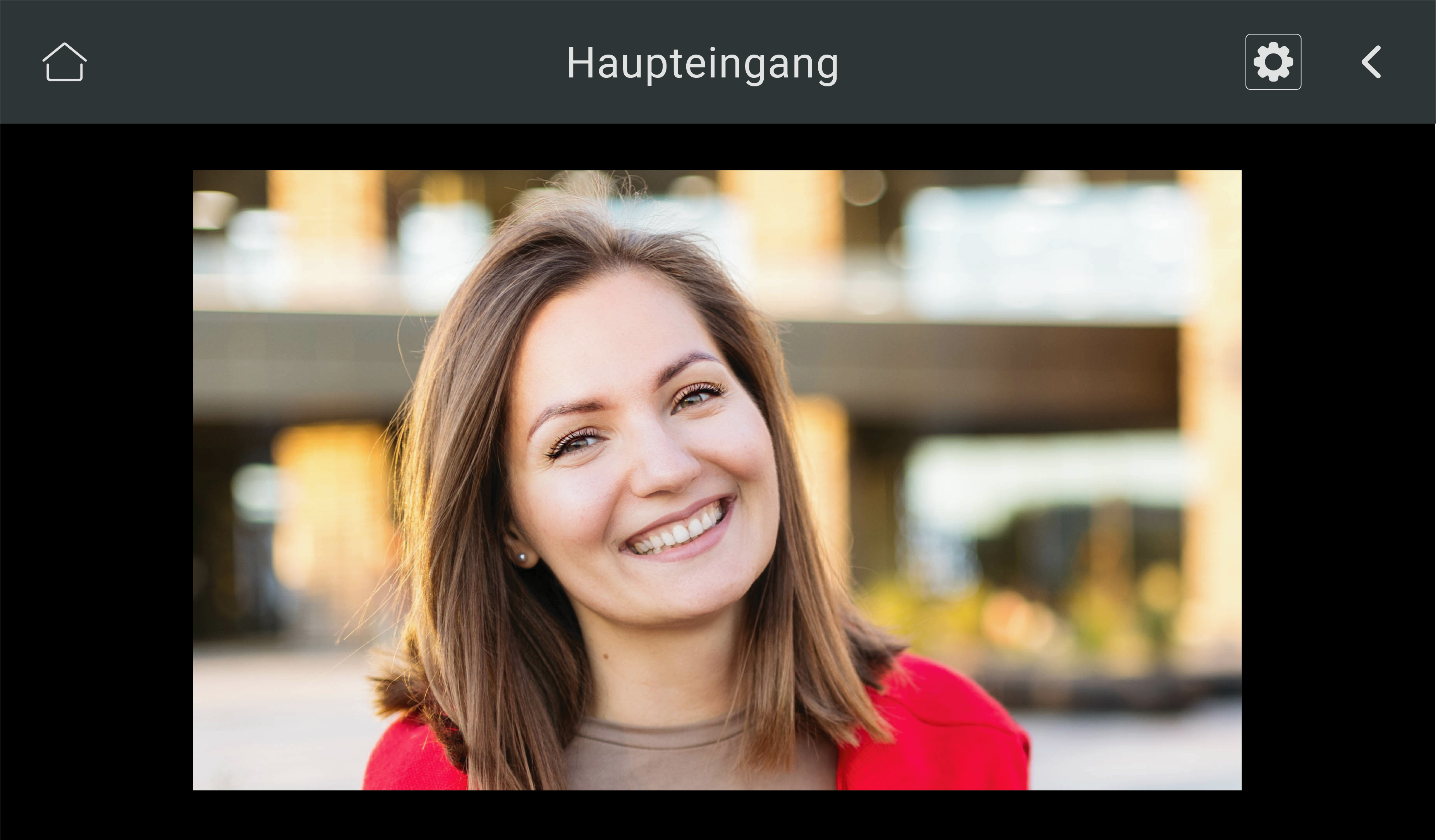

Kameras

Anrufliste

Ruf annehmen

Ein Rufton und das Aufschalten des Videobildes (Video-Außenstation) signalisieren einen Ruf der Außen-station oder einer Innenstation (ohne Videobild).

1. Tippen Sie kurz auf die Sprechentaste, um das Gespräch anzunehmen. Die grüne LED leuchtet bei aktiven Sprechen.
2. Tippen Sie erneut kurz auf die Sprechentaste, um das Gespräch zu beenden. Die grüne LED erlischt.

Tür öffnen

1. Tippen Sie kurz auf die Türöffnertaste, um den Türöffner auszulösen. Die blaue LED leuchtet.

Rufton de-/aktivieren

1. Tippen Sie kurz auf die Ruf AUS-Taste. Die rote LED leuchtet. Der Rufton ist deaktiviert.
2. Tippen Sie erneut kurz auf die Ruf AUS-Taste. Die rote LED erlischt. Der Rufton ist aktiviert.

Reinigung

ACHTUNG!  Funktionsverlust durch Kurzschluss und Korrosion. Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie die Außen mit einem trockenen oder angefeuchteten Tuch.

ACHTUNG!  Beschädigung des Gerätes Aggressive und kratzende Reinigungsmittel beschädigen die Oberfläche. Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel. Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.

Konformität

Entsorgungshinweise

Gewährleistung

Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.

• Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188.
• Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.

Service

Fragen richten Sie bitte an unsere:

TCS HOTLINE 04194 9881-188
