Lieferumfang

1 x Aufputz-Montageadapter (lang)

Einleitung

Hinweise zur Produktinformation

Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.

Die Montageanleitung beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme.

Montageanleitungen sind im Downloadbereich unter www.tcsag.de verfügbar oder klicken Sie auf nachfolgenden Link:

Montageanleitung ZIA5011-0130

Verwendete Symbole für Warnhinweise

Symbol	Signalwort	Erläuterung
	ACHTUNG!	Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten können.

Weitere Symbole und Kennzeichnungen

	Wichtiger Hinweis
	Handlungsschritt
	Querverweis: Weiterführende Informationen zum Thema, siehe Quelle

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden.
Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.

Beachten Sie bei der Installation von Video-2-Draht:BUS-Anlagen die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem:

getrennte Führung von Starkstrom- und Schwachstromleitungen
Mindestabstand von 10 cm bei gemeinsamer Leitungsführung
Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen
Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser
vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

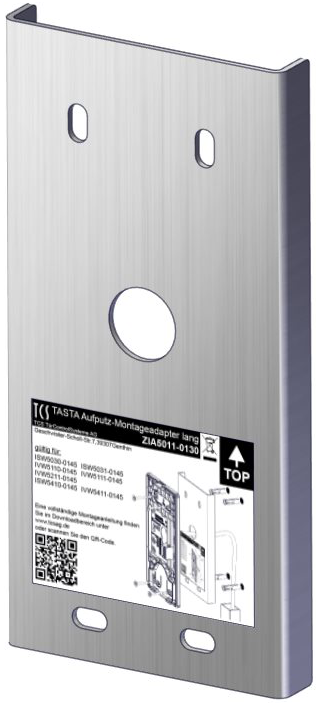

Mittels Aufputz-Montageadapter ZIA5011-0130 können die Innenstationen der Serie TASTA auch bei Leitungen, die Aufputz geführt sind, montiert werden.

Gültig für:

Geräte der Serie TASTA	Ersatzteile
ISW5030-0145	ZIA5005-0145
ISW5031-0145	ZIA5006-0145
IVW5110-0145
IVW5111-0145
IVW5211-0145
ISW5410-0145
IVW5410-0145

Modifikationen und Reparaturen sind nur zulässig, soweit diese in der Montageanleitung beschrieben sind und von einer Elektrofachkraft ausgeführt werden. Andernfalls erlischt jeglicher Anspruch aus Garantie und Haftung.

Technische Daten

Material	Edelstahl 2 mm
Abmaße (in mm)	H 179,5 x B 88 x T 15
Gewicht (mit Kabel)	305 g (inkl. Kabel)

Montage

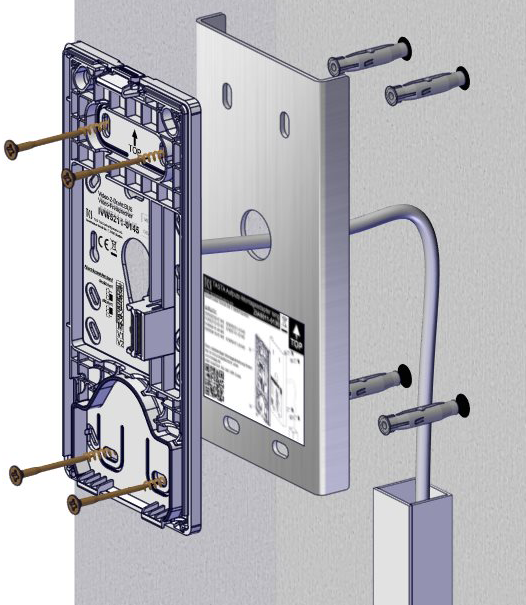

Richten Sie die Montageschale (Serie TASTA) an der Wand aus.
Zeichen Sie mit Hilfe der Montageschale (Serie TASTA) die Bohrlöcher an. Die Montagerichtung ist durch einen Pfeil gekennzeichnet.
Fertigen Sie 4x Bohrlöcher an.
Reinigen Sie die Bohrlöcher.
Setzen Sie geeignete Dübel in die Bohrlöcher.
Führen Sie zuerst das Kabel durch die Kabelöffnung des Aufputz-Montageadapters und danach durch die Kabelöffnung der Montageschale.
Befestigen Sie den Aufputz-Montageadapter und die Montageschale mittels 4x geeigneten Schrauben an der Wand. Die Montagerichtung ist jeweils auf dem Aufputz-Montageadapter und der Montageschalle durch einen Pfeil gekennzeichnet.

Montage

Reinigung

ACHTUNG! Beschädigung der Edelstahloberfläche.
Aggressive und kratzende Reinigungsmittel beschädigen die Oberfläche. Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel. Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.

Eine ausführliche Reinigungsanleitung für Edelstahloberflächen finden Sie im Downloadbereich unter Produktinformationen > Reinigungshinweise oder klicken Sie auf folgenden Link und Laden Sie sich das PDF-Dokument direkt herunter.

Reinigungsanleitung für Edelstahloberflächen

Entsorgungshinweise

Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung.

Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.

Gewährleistung

Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.

Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188.
Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.

Service

Fragen richten Sie bitte an unsere:

TCS HOTLINE 04194 9881-188
