Lieferumfang

1 x Video-Innenstation
1 x Montageschale mit Anschlussklemme (8-polig)
      Produktinformation kurz
      Quickstart (Bedienungsanleitung)

Einleitung

Hinweise zur Produktinformation

Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.

Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.

Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar.

Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter www.tcsag.de verfügbar.

Verwendete Symbole für Warnhinweise

Symbol	Signalwort	Erläuterung
	GEFAHR!	Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
	WARNUNG!	Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
	VORSICHT!	Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
	ACHTUNG!	Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten können.

Weitere Symbole und Kennzeichnungen

	Wichtiger Hinweis
	Videokennzeichnung nach DIN 33450
	Handlungsschritt
	Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
	Aufzählung, Listeneintrag 1. Ebene
	Aufzählung, Listeneintrag 2. Ebene
	Erläuterung

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.

WARNUNG!  Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100.

Beachten Sie bei der Installation von Video-2-Draht:BUS-Anlagen die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen Mindestabstand von 10 cm bei gemeinsamer Leitungsführung Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden

Blitzschutzmaßnahmen

ACHTUNG!  Beschädigung des Gerätes durch Überspannung Sichern Sie die Niederspannungsanlage gegen Überspannung.

Hinweis zur Videoüberwachung nach DIN 33450

Das Erstellen und Speichern von Videoaufnahmen kann Persönlichkeitsrechte verletzen. Beachten Sie bei der Aufstellung und dem Betrieb von Videokomponenten immer die gelten-den Rechts- und Kennzeichnungsvorschriften.

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

Das IVW511x-0145 ist eine Video-Innenstation zum Freisprechen. Das IVW511x-0145 ist für den Betrieb in TCS-Videoanlagen und kombinierten Audio-/Videoanlagen geeignet. Die Video-Innenstationen sind für die Aufputzmontage, Montage auf Gerätedosen oder Tischmontage mit Tischzubehör ZIT5000-0030 geeignet.

Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.

Kurzbeschreibung

• Freisprechen (hands-free) oder manuell gesteuertes Wechselsprechen de-/ aktivierbar
• 8,9 cm (3,5 Zoll) Display mit QVGA-Auflösung
• Einstellung von Kontrast, Helligkeit und Farbe in 8 Stufen durch jeweils eine Sensortaste (kapazitive)
• Sensortaste (kapazitive) zur Bildaufschaltung bzw. zum Umschalten zwischen verschiedenen Kameras
• Gerätetasten:
  - große Türöffnertaste mit blauer LED
  - große Sprechentaste mit grüner LED
  - Lichtschalttaste (werksseitig belegt: Lichtfunktion, aktivierbare Alternativbelegung: Steuerfunktion 9 senden und Internruf)
  - Funktionstaste (werksseitig belegt: Steuerfunktion 8 senden, aktivierbare Alternativbelegung: Türöffnerautomatik, Rufumleitung und Internruf, mit Konfigurationssoftware configo^TM einstellbar)
  - Ruf AUS-Taste zur Ruftonabschaltung mit roter LED
  - Lautstärketaste zum Einstellen der Rufton- und Sprachlautstärke
• Ambientebeleuchtung im Schallaustritt:
  - als Orientierungslicht, vom Benutzer de-/aktivierbar
  - als Rufanzeige, vom Elektriker de-/aktivierbar
  - Benutzereinstellungen sperren mittels configo^TM
• Montageschale mit gesteckter Schraubklemme vorinstallierbar
• Montageschale für Aufputzmontage geeignet
• Tischmontage mit Tischzubehör ZIT5000-0030
• optische Anzeige von Tür- und Internrufen durch LED (grün)
• Kurzzeitspeicherung von Türrufen
• optische Besetztanzeige bei bestehender Sprechverbindung durch LED (grün)
• Ruftöne manuell einstellbar, Auswahl aus 13 Ruftönen
• Sperrung der manuellen Ruftonauswahl mittels configo^TM
• Sperrung der Ruftonabschaltung mittels configo^TM
• Sprachlautstärke und Ruftonlautstärke manuell einstellbar: laut oder leise
• Anschluss für Etagentaster
• akustische Rufunterscheidung zwischen 2 Außenstationen mittels Konfigurationssoftware configo^TM Wohnungstür (Etagentür) und Internruf
• Nutzung der Konfigurationssoftware configo^TM zur komfortablen Anlagenkonfiguration am PC
• Parallelruf aktivierbar mittels Servicegerät TCSK oder Konfigurationssoftware configo^TM
• Mithörsperre und automatische Gesprächsabschaltung
• optische und akustische Fehleranzeige
• funktional erweiterbar durch seitlichen Einschub mit Funksendeplatine (FFL0004-0000) zur Ansteue-rung Funksignalgerät (FFL2200-0)
• automatisches Freisprechen (Gesprächsannahme) nach Internruf aktivierbar / deaktivierbar
• Etagentüröffnerfunktion de-/aktivierbar
• Gehäuse aus Kunststoff (ASA) mit weißer, hochglänzender und UV-beständiger Oberfläche

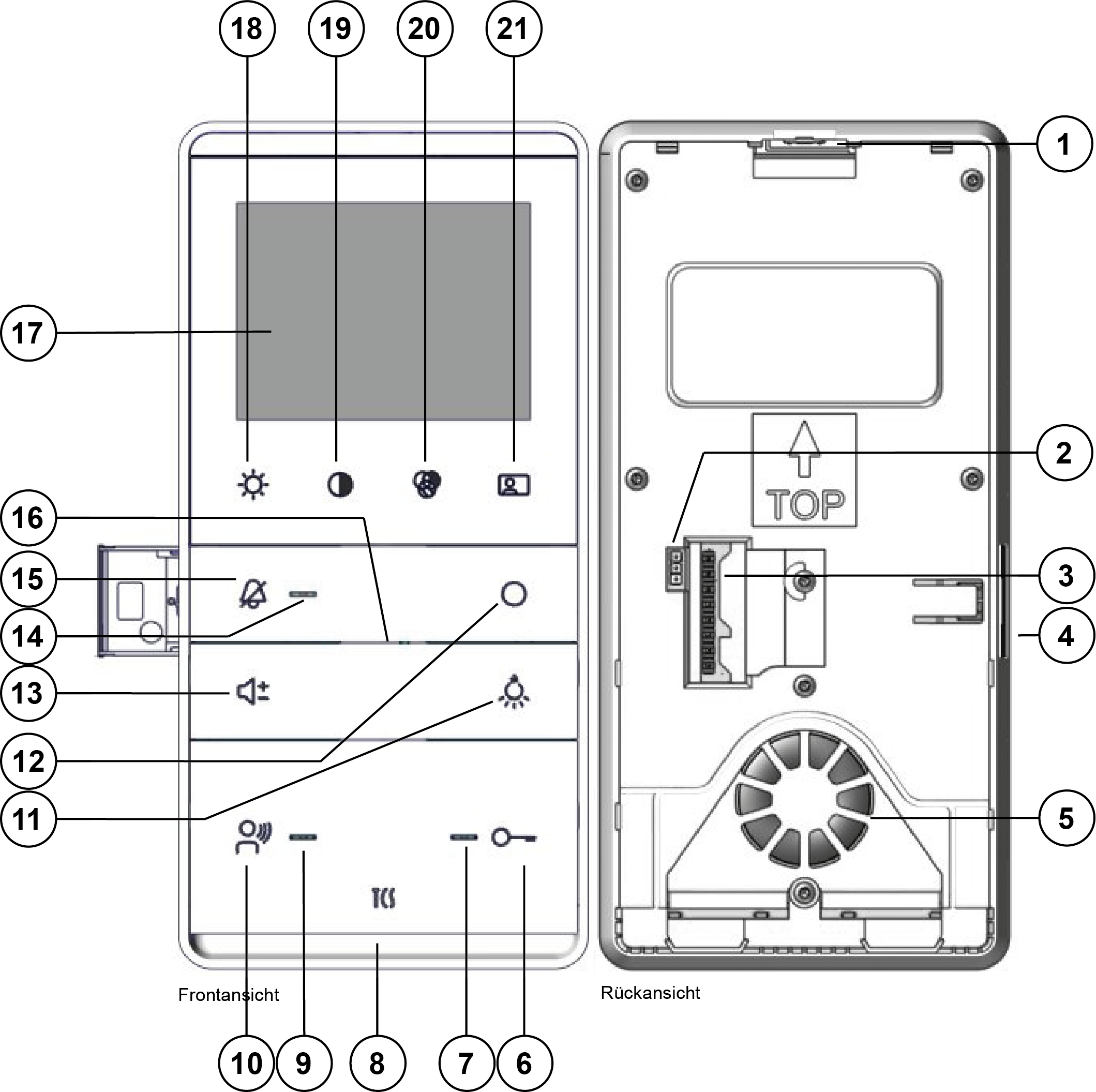

Geräteübersicht

1.	Verriegelung	11.	Lichttaste
2.	Abschlusswiderstand	12.	Funktionstaste
3.	Stiftleiste	13.	Lautstärketaste
4.	Smart Slot	14.	Anzeige Ruf AUS (rot)
5.	Lautsprecher	15.	Ruf AUS-Taste
6.	Türöffnertaste	16.	Mikrofon
7.	Türöffneranzeige (blau)	17.	3,5 Zoll Display (8,9 cm)
8.	Ambientebeleuchtung	18.	Sensortaste Helligkeit
9.	Ruf-/Sprechenanzeige (grün)	19.	Sensortaste Kontrast
10.	Sprechentaste	20.	Sensortaste Farbe
		21.	Sensortaste Bildaufschalten

Anzeige- und Bedienelemente

Symbol	Bezeichnung	Funktion
	Helligkeit	Kurz drücken: einstellbar in 8 Stufen
	Kontrast	Kurz drücken: einstellbar in 8 Stufen
	Farbe	Kurz drücken: einstellbar in 8 Stufen
	Bild aufschalten	Kurz drücken: Videobild der Außenstation wird angezeigt oder zwischen verschiedenen Kameras umgeschaltet.
	Ruf AUS-Taste	Kurz drücken: Rufton deaktiviert 8s lang drücken: Ruftonauswahl einleiten kurz drücken: Ruftonauswahl beenden Sprechen beenden bei Wechselsprechen fest programmiert
	Anzeige Ruf AUs (LED rot)	AN: Ruf AUS aktiviert Aus: Ruf AUS deaktiviert Blitzt: Rufumleitung aktiviert, Ruf AUS deaktiviert Austastend: Rufumleitung aktiviert, Ruf AUS aktiviert Summenfehleranzeige: alle LEDs blitzen Ruftonauswahl: alle LEDs leuchten
	Lautstärketaste	Einstellen der Ruftonlautstärke, wenn keine Sprechverbindung besteht. Einstellen der Sprachlautstärke bei bestehender Sprechverbin-dung.
	Sprechentaste	Kurz drücken: Gesprächsannahme, Sprechen aktivieren 2 s lang drücken: Wechselsprechen für aktives Gespräch aktivieren (wird nach Beendigung des Gespräches wieder de-aktiviert) Sprechen beenden Ruftonauswahl: Türruf 2 von der Außenstation (Rufton > Rufton-AS)
	Ruf-/Sprechenanzeige (LED grün)	Aus: in Bereitschaft Leuchtet: Anruf, Sprechen aktiv Blinkt 3x: Sprachkanal belegt Summenfehleranzeige: alle LEDs blitzen Ruftonauswahl: alle LEDs leuchten
	Funktionstaste	Steuerfunktion 8 senden, Internruf senden, Türöffnerautomatik ein / aus oder Rufumleitung ein / aus konfigurierbar Ruftonauswahl: Internruf
	Lichttaste	Licht schalten, Steuerfunktion 9 oder Internruf 2 Ruftonauswahl: Etagenruf (von der Wohnungstür) Ambientebeleuchtung: 4 s drücken, um Ambientebeleuchtung zu de-/ aktivieren
	Türöffnertaste	Tür öffnen Lichtschaltfunktion auslösen, wenn Lichtschaltfunktion in der Außenstation aktiviert ist. Sprechen beenden: Sprechverbindung wird nach 4 s beendet Ruftonauswahl: Türruf 1 von der Außenstation (Rufton <= Rufton-AS)
	Türöffneranzeige	Aus: Türöffner in Bereitschaft Leuchtet: Türöffnerautomatik aktiviert Leuchtet 3 s: Tür wird geöffnet Summenfehleranzeige: alle LEDs blitzen Ruftonauswahl: alle LEDs leuchten
	Ambientebeleuchtung	Aus: vorübergehend (manuell) oder dauerhaft abgeschaltet Leuchtet: vorübergehend (manuell) oder dauerhaft eingeschaltet Blinkt: Anzeige Anruf, wenn konfiguriert

Technische Daten

Versorgungssapnnung	+24 V ± 8 % (TCS:BUS Versorgungs- und Steuergerät)
Eingangsstrom in Ruhe	6-Drahtbetrieb:	I(a) = 0,13 mA
		I(P) = 3,18 mA
		I(Pmax) = 147,0 mA
Videomodul	TFT-Color
Bildschirmdiagonale	8,9 cm (3,5 Zoll)
Auflösung	320 x 240 Pixel, RGB
Schutzart	IP30
Videosignaleingang	symmetrisch 1 Vss FBAS
zulässige Umgebungstemperatur	- 5 ...+ 40 °C
Gehäuse	Kunststoff ASA
Abmaße (in mm)	H 194 x B 94 x T 21 (mit Montageschale)
Gewicht	227 g (inklusive Montageschale)
6-Drahttechnik erforderlich	ja

Max. Anzahl IVW511x-0145

Bei Verwendung von Versorgungs- und Steuergerät	6-Drahtbetrieb
BVS20-SG + NGV1011, 1 Strang	80
VBVS05-SG, 1 Strang	12

Montage und Installation

Montagehöhe

Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem Boden).

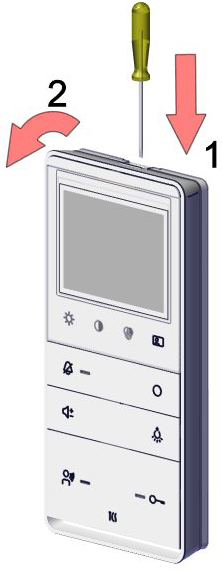

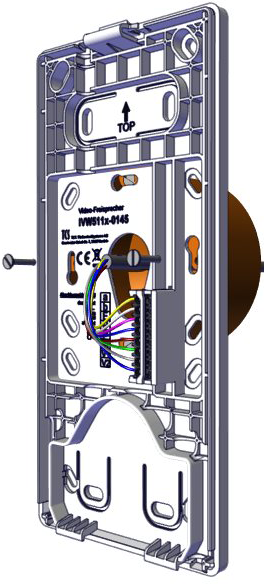

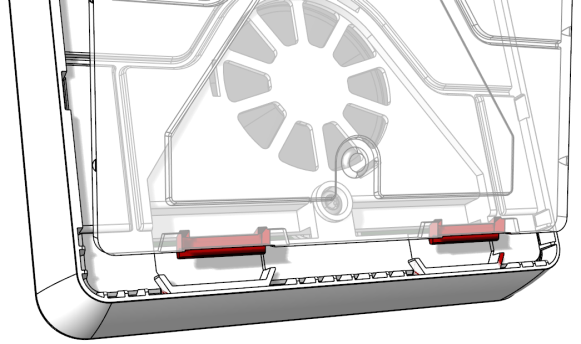

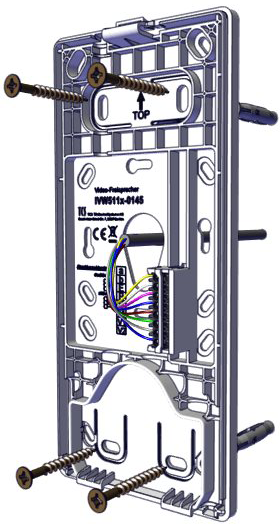

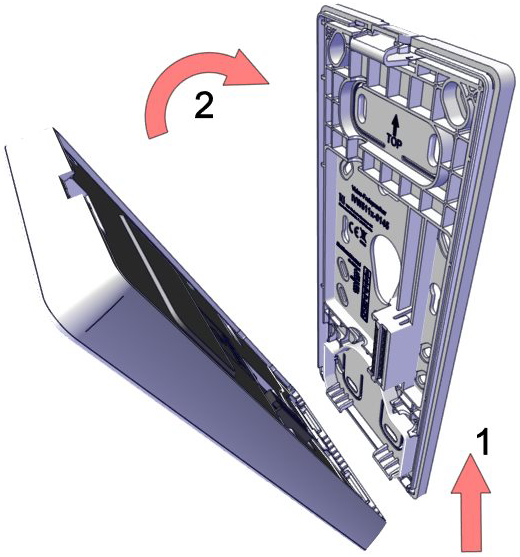

Montageschale montieren

Die Montageschale kann direkt an eine Wand oder auf eine Unterputzdose geschraubt werden.

Anschlussleitungen

Zulässiger Querschnitt (Durchmesser): 0,08 … 1,5 mm2 (Ø 0,32 … 1,4 mm) Max. Anzahl Drähte pro Klemmenkontakt: 2 x 0,8 mm oder 3 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt.

Leitungen anschließen

Etagentaster anschließen

1. Schließen Sie den Etagentaster an die Klemmen E und P an.

Alternativ können Sie den Etagentaster an die Klemmen a und E anschließen. Stellen Sie dabei sicher, dass die a-Ader des Versorgungs- und Steuergerätes an der a-Klemme der Innenstation angeschlossen ist.

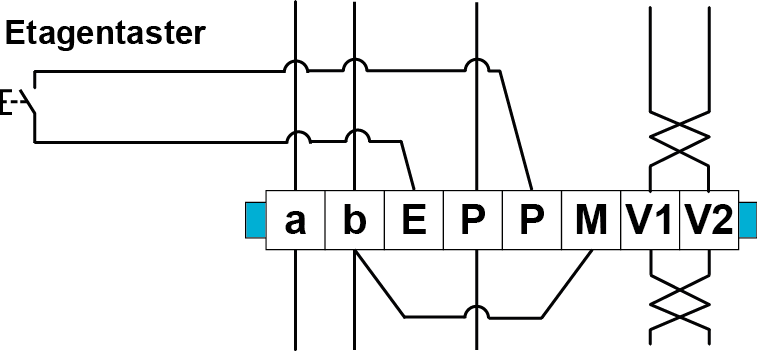

5-Draht-Sonderbetrieb

Stehen für den Anschluss des IVW511x-0145 nur 5 Adern zur Verfügung, so dass die M-Ader nicht angeschlossen werden kann, besteht die Möglichkeit für den 5-Draht-Sonderbetrieb.

Schaltungsbeispiel

Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter www.tcsag.de verfügbar.

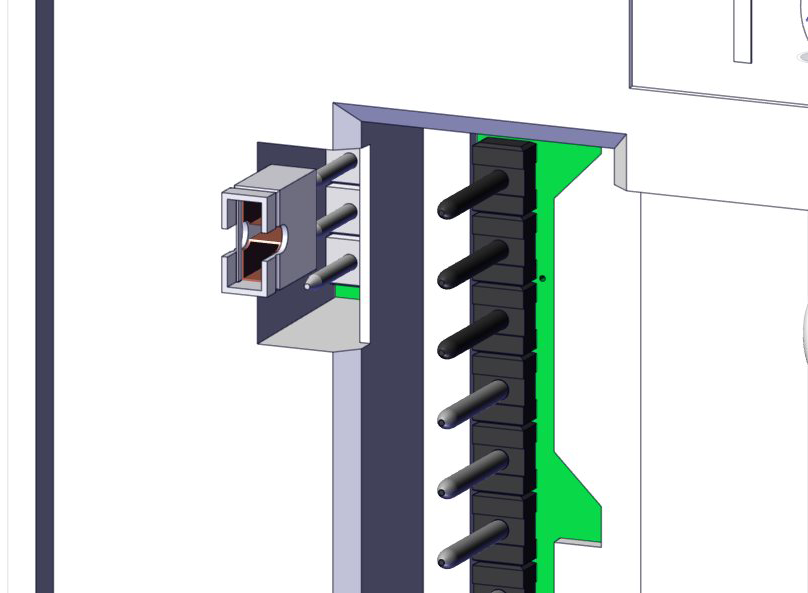

Abschlusswiderstand setzen

Inbetriebnahme

1. Installieren Sie die Geräte der Anlage vollständig.
2. Prüfen Sie alle Adern gegeneinander auf Kurzschluss.

Besteht ein Kurzschluss zwischen zwei von drei Adern (a, b oder P), schaltet das Versorgungs- und Steuergerät keine TCS:BUS-Spannung auf.

1. Schalten Sie die Netzspannung ein.

Funktioniert der Etagentaster nicht, prüfen Sie, ob er an der a-Ader des Versorgungs- und Steuergerätes angeschlossen ist.

Fehlererkennung und -anzeige

Fehler werden sofort nach dem Erkennen des Fehlers durch Blitzen angezeigt. Beim Drücken einer beliebigen Taste des Gerätes wird ein Fehlerton ausgegeben. Die optische Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt wurde.

Fehlerursache	Anzeige Fehlermodus	Fehlerton	Beseitigung
a- und P-Ader vertauscht oder kurzgeschlossen	alle LEDs blitzen		a- und P-Ader tauschen oder Kurzschluss beseitigen, Gerät geht wieder in Ruhemodus
a- oder M-Ader: nicht angeschlossen oder nicht versorgt			a-Ader anschließen oder Stromversorgung prüfen, Gerät geht wieder in Ruhemodus
Taste klemmt (länger als 15 s gedrückt)			a- Ader anschließen

Einstellungen

Voreingestellte Zeiten

Sprechzeit	max. 2 min
Timeout Rufunterdrückung	4 min
Blinkdauer der grünen LED, wenn Sprachkanal belegt nach Aufbau der Sprechverbindung	6 s	3 x Blinken
Internbereitschaftszeit, wenn Gerät ruft oder gerufen wird	ca. 30 s

Konfiguration

Konfigurationsmöglichkeiten

Funktion	Manuell	TCSK	configoTM ab Version 1.13.0.xx	Werkseinstellung
Ruftonlautstärke	X	−	X	Stufe 5 von 8
Sprachlautstärke	X	−	X	Stufe 7 von 8
Helligkeit	X	−	X	Stufe 7 von 8
Kontrast	X	−	X	Stufe 7 von 8
Farbe	X	−	X	Stufe 5 von 8
Videoaufschaltzeit	−	−	X	80 s
Ruftöne für Türrufe, Internrufe und Etagenrufe auswählen	X	−	X	Türruf 11 Internruf 7 Etagenruf 3
Rufton für Türruf 2	X	−	X	wie Türruf 1
Seriennummer für 1. Parallelzuordnung	−	X	X	1000000 deaktiviert
Seriennummer für 2. Parallelzuordnung	−	−	X	1000000 deaktiviert
Belegung Funktionstaste: Steuerfunktion 8, Türöffnerautomatik, Internruf oder Rufumleitung	−	X	X	Steuerfkt. 8
Belegung Lichttaste: Lichtfunktion, Steuerfunktion 9 oder Internruf 2	−	X	X	Licht
Gesprächsaufschaltung nach Internruf ein / aus	−	−	X	AUS
Rufton <= Rufton-AS	−	−	X	Klingelton 11
Audio-AS-Grenze ändern	−	−	X	AS-Grenze = 0
Rufton > Rufton-AS	−	−	X	wie AS=0
Internruf	−	−	X	Klingelton 7
Etagenruf	−	−	X	Klingelton 3
Ruftonunterdrückung	X	−	−	AUS
Ruftonauswahl sperren	−	−	X	AUS
Ambientebeleuchtung manuell sperren ein / aus	−	−	X	AUS
Ambientebeleuchtung im Ruhezustand ein / aus	X	−	X	AN
Ambientebeleuchtung zusätzlich als Rufanzeige	−	−	X	AN
Etagentüröffner ein / aus	−	−	X	AUS
Wechselsprechen fest programmiert	−	−	X	AUS
Umschalten Gesprächslautstärke für Tür und Internsprechen gemeinsam verstellen / Gesprächslautstärke für Tür und Internsprechen separat verstellen	−	−	X	gemeinsam
Immer langes Türöffnerprotokoll senden	−	−	X	AUS
Tür öffnet bei aktivierter Türöffnerautomatik mit 5 Sekunden Verzögerung	−	−	X	AUS
Sprechzeit unendlich	−	−	X	AUS
Werkseinstellung laden	−	−	X

Programmieren mit dem Servicegerät TCSK

Ausführliche Informationen finden Sie im Handbuch bzw. in der Kurzbedienungsanleitung. Klicken Sie auf die nachfolgenden Links, um das Handbuch bzw. die Kurzbedienungsanleitung zu öffnen: Handbuch Servicegerät TCSK Kurzbedienungsanleitung Servicegerät TCSK. Verwenden Sie die Befehle „9“ für das Konfigurieren (siehe Handbuch Servicegerät TCSK).

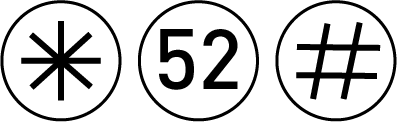

Wechselsprechgeräte suchen
Funktionstaste:

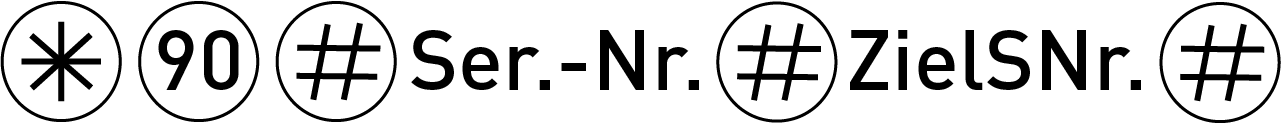

Rufumleitung

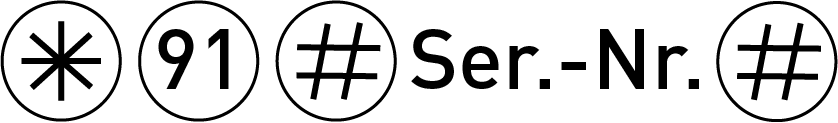

Türöffnerautomatik

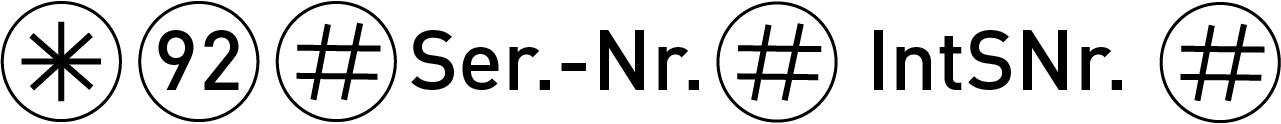

Internruf

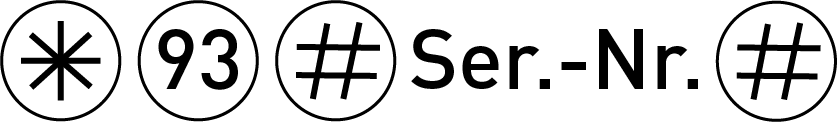

Steuerfunktion 8
Lichtschalttaste:

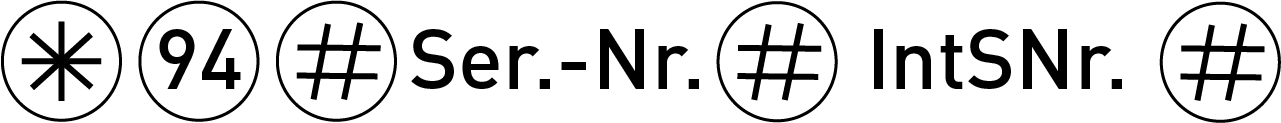

Internruf 2

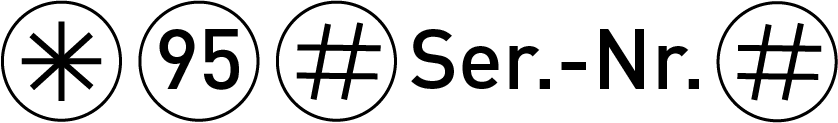

Steuerfunktion 9
Lichtschalten

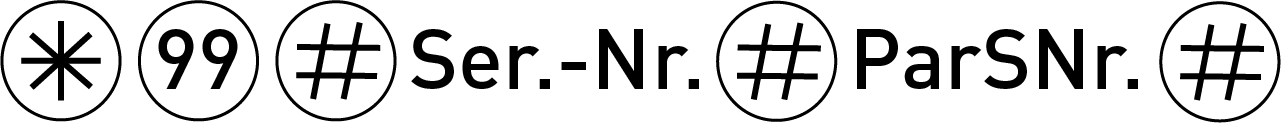

Parallelruf einschalten

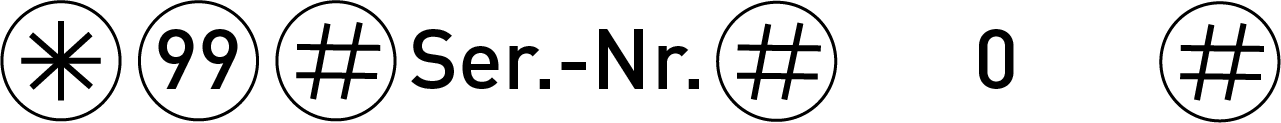

Parallelruf ausschalten

Ser.-Nr. = die Seriennummer der neu zu konfigurierenden Innenstation
ParSNr. = die Seriennummer der Innenstation, zu der die neu zu konfigurierende Innenstation zugeordnet wir

Bedienung

Ruf annehmen

Ein Rufton und das Leuchten der grünen LED signalisieren einen Ruf:

1. Drücken Sie kurz die Sprechentaste, um das Gespräch anzunehmen. Dritte können das Gespräch nicht mithören.
2. Drücken Sie erneut kurz die Sprechentaste, um das Gespräch zu beenden.

Tür öffnen

1. Drücken Sie die Türöffnertaste, um den Türöffner auszulösen. Das Gespräch wird automatisch nach 4 Sekunden beendet.

Wechselsprechen

Wechselsprechen aktivieren / deaktivieren

1. Drücken Sie die Sprechentaste länger als 2 Sekunden, um während der Sprechverbindung auf Wechselsprechen umzuschalten.
2. Wiederholen Sie den Schritt, um Wechselsprechen zu deaktivieren.

Wechselsprechen

1. Drücken Sie die Sprechentaste, um mit dem Besucher an der Außenstation zu sprechen.
2. Lassen Sie die Sprechentaste los, um den Besucher an der Außenstation zu hören.
3. Drücken Sie die Ruf AUS-Taste, um das Gespräch zu beenden.

Lautstärken einstellen

Die Lautstärken sind jeweils in 4 Stufen einstellbar.

Lautstärke Sprache

1. Bei bestehender Sprechverbindung: Drücken Sie die Lautstärketaste so oft, bis die gewünschte Lautstärke eingestellt ist.

Lautstärke Rufton

1. Wenn keine Sprechverbindung besteht: Drücken Sie die Lautstärketaste so oft, bis die gewünschte Lautstärke eingestellt ist.
   Der Rufton wird in der eingestellten Lautstärke wiedergegeben.

Ruftonauswahl

Für 4 verschiedene eingehende Rufe (Türrufe 2 verschiedener Außenstationen, Etagenruf, Internruf) können verschiedene Ruftöne ausgewählt werden.

1	Sprechverbindung beenden. Ruf AUS-Taste ca. 8 s lang gedrückt halten. Alle LEDs leuchten und ein Quittungssignal ertönt, die Ruftonauswahl ist aktiviert.
	Durch Drücken der folgenden Tasten kann ein Rufton gewählt werden. Sie können aus 13 Tönen wählen.
2a	Türrufton von der Außenstation 1 wählen*	Die Türöffnertaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
2b	Türrufton von der Außenstation 2 wählen*	Die Sprechentaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
2c	Türrufton von Etagentür wählen	Die Lichttaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
2d	Internrufton wählen	Die Funktionstaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
3	Ruf AUS-Taste kurz drücken. Oder wird für ca. 8 s keine Taste mehr betätigt, beendet das Gerät die Ruftonauswahl automatisch. Beide LEDs gehen aus und ein Quittungssignal ertönt, die Ruftonauswahl ist deaktiviert.

* Der Rufton ist für alle Außenstationen identisch und kann nur für alle identisch ausgewählt werden. Zur Auswahl eines zweiten Türruftones ist die Aktivierung der Ruftonunterscheidung durch Änderung der Audio-AS-Grenze erforderlich. Die Änderung der Audio-AS-Grenze ist nur mit der Konfigurationssoftware configo™ möglich.

Ambientebeleuchtung ein-/ausschalten

1. Drücken Sie die Lichttaste ca. 4 s lang.

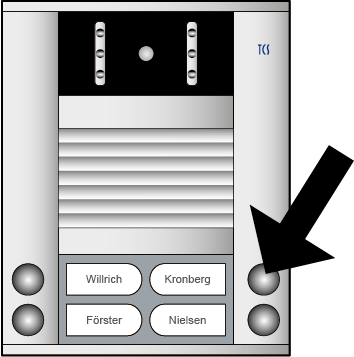

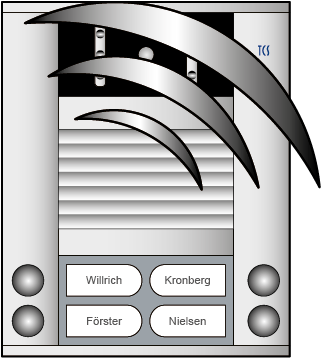

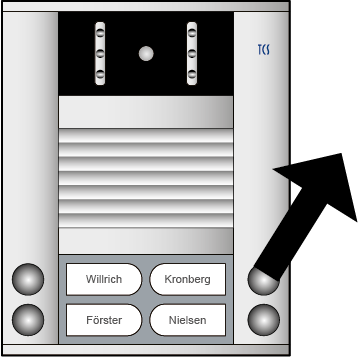

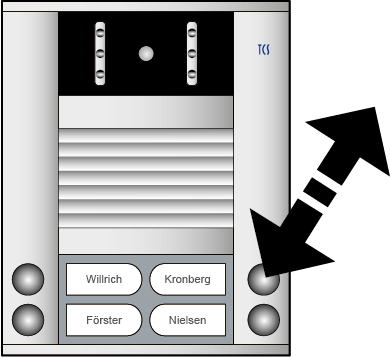

Klingeltaste programmieren

Grundprinzip

Alle Geräte am TCS:BUS besitzen eine einmalige Seriennummer.
Der Klingeltaste an einer Außenstation wird die Seriennummer einer Innenstation zugeordnet. Die Zuordnung wird im EEPROM der Außenstation gespeichert.

Voraussetzungen für die Programmierung:

1. Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist.
2. Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist.
3. Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet.
4. Prüfen Sie, ob eine Programmiersperre gesetzt ist.

Bei gesetzter Programmiersperre können Sie keine Klingeltasten programmieren. Zum Aufheben der Programmiersperre benötigen Sie das Servicegerät TCSK oder die Konfigurationssoftware configo™. Bevor eine bereits programmierte Klingeltaste neu programmiert werden kann, muss die Programmierung gelöscht werden.

Ablauf Klingeltastenprogrammierung

1	Programmiermodus am Steuer- und Versorgungsgerät einschalten

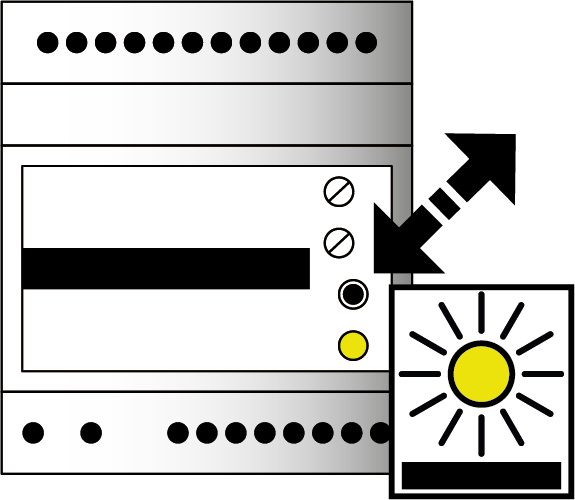

Drücken Sie kurz a) die RUN/PROG-Taste.		Die LED blinkt. Der Programmiermodus der Anlage ist eingeschaltet.

^a) Drücken Sie die Run/Prog-Taste nicht länger als 5 s. Andernfalls wird die Lichtschaltfunktion an der Außenstation aktiviert. Abhilfe: Drücken Sie erneut die Run/Prog-Taste, um den Programmiermodus auszuschalten. Drücken Sie kurz die Run/Prog-Taste, um den Programmiermodus wieder einzuschalten. Setzen Sie Ihre Programmierung fort.

2	Programmierung einer Klingeltaste löschen b)

Drücken Sie die Klingeltaste, die gelöscht werden soll ca. 6 s bis eine Tonfolge ertönt.		Lassen Sie die Klingeltaste los.	Wiederholen Sie den Schritt, um weitere Klingeltasten zu löschen.

^b) Nicht erforderlich, wenn die Klingeltaste noch nicht programmiert wurde.

3a	Klingeltaste programmieren mittels Sprechverbindung

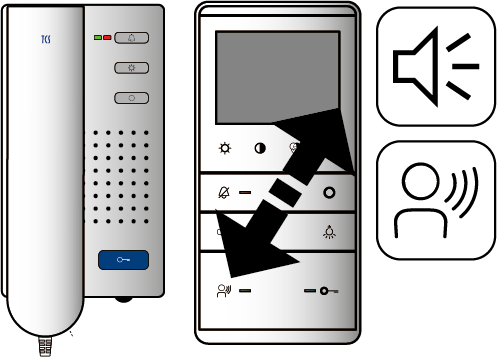

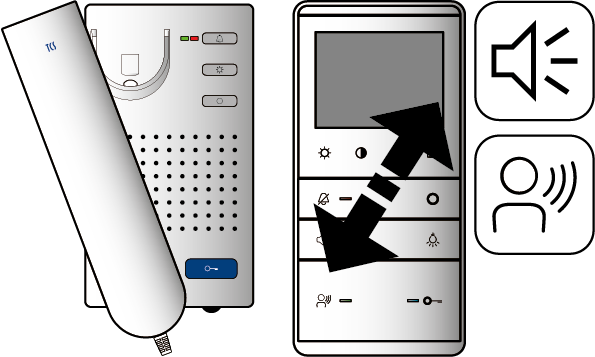

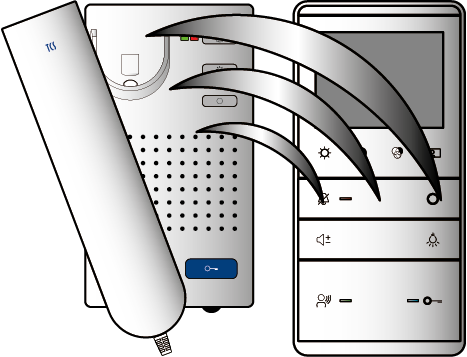

Stellen Sie eine Sprechverbindung zur Außenstation her. c)	Drücken Sie kurz die zu programmierende Klingeltaste.	Ein Rufton ertönt an der Außen- d) e) und Innenstation.		Beenden Sie die Sprechverbindung.

^c) Nehmen Sie bei Hörergeräten den Hörer ab und drücken Sie bei Freisprechgeräten die Sprechentaste. Mögliche Tastensymbole auf der Sprechentaste.

^d) Ist ein Progsperr-Ton (langer hoher Ton, langer tiefer Ton ) zu hören, ist die Außenstation mit einer Programmiersperre versehen.

^e) An Außenstation (ab Bj. 2009) ertönt ein Quittungston, wenn die Seriennummer der Innenstation empfangen wurde.

3b	Klingeltaste programmieren mittels Etagentaster

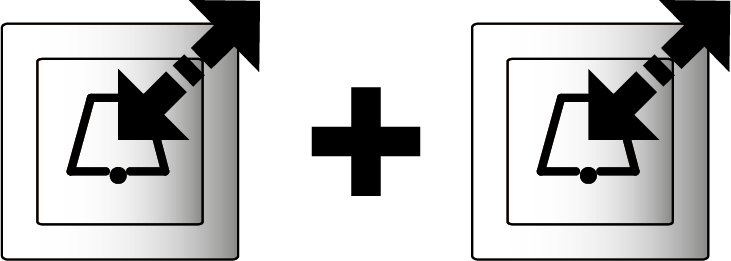

Drücken Sie 2x innerhalb von 3 s hintereinander den Etagentaster. Jeweils 1 Rufton ertönt.	Drücken Sie kurz die zu programmierende Klingeltaste.	Ein Rufton an der Außenstation und ein Rufton an der Innenstation ertönt.

4a	Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Sprechverbindung f)

	6 s	6 s
Stellen Sie eine Sprechverbindung zur Außenstation her.	Drücken Sie die zu programmierende Klingeltaste bis ein Prog2-Ton und danach ein NoProg-Ton ertönt sowie danach ein Rufton an der Außen- und Innenstation.				Lassen Sie die Klingeltaste los.	Beenden Sie die Sprechverbindung.

^f) Ruft eine 2 Innenstation von der Klingeltaste der Außenstation. Soll der Etagentaster die gleiche Funktionalität haben, muss die Funktion Parallele Seriennummer an der 1 Innenstation aktiviert werden. Die Funktion kann mit dem Servicegerät TCSK oder configo^TM aktiviert werden.

4b	Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Etagentaster

		6s	6s
Stellen Sie eine Sprechverbindung zur Außenstation her.	Drücken Sie die zu programmierende Klingeltaste bis ein Prog2-Ton und danach ein NoProg-Ton ertönt sowie danach ein Rufton an der Außen- und Innenstation.				Lassen Sie die Klingeltaste los.

5	Ende der Programmierung

Drücken Sie kurz die RUN/PROG-Taste.	Die LED leuchtet	Der Programmiermodus der Anlage ist ausgeschaltet.

FAQ

Fehlerbild / Problem / Störung	mögliche Ursache	Maßnahmen
Das Videobild ist schwarz/weiß.	Der Farbsättigungsregler der Innenstation steht auf Minimum.	Den Kontrast- / Farbsättigungsreglerverstellen.
	Der Übertragungspegel des Video-Busses ist zu gering.	Der Übertragungspegel kann an vielen Bau-steinen des Video-Busses (z.B. FVY) nachgeregelt werden.Siehe Produktinformationen der aktiven Übertragungskomponenten.
	Die Lichtstärke erreicht nicht den Mindestwert von 10 Lux. Deshalbschaltet die Kamera auf schwarz/weiß.	Das Kameramodul der Außenstation ist sehr lichtunempfindlich. Sorgen Sie für eine ausreichende Beleuchtung oder weichen Sie auf externe Kameras aus.
Die Farben des Videobildes sind zu grell oder das Bild ist insgesamt zu hell.	Die Farbsättigung ist zu hoch eingestellt.	Die Farbsättigung mittels Farbsättigungsregler reduzieren.
	Der Helligkeit ist zu hoch eingestellt.	Helligkeit mittels Helligkeitsregler an der Station reduzieren.
	Der Pegel des Videosignales ist zu hoch.	Den Pegel des Videobusses reduzieren (z.B. Drehregler auf der Platine der Kamera. Funktioniert nur, wenn der Abschlusswiderstand an der Station oder aktiven Funktionserweiterungen (z.B. FVY) korrekt gesetzt ist.
	Der Abschlusswiderstand am Ende des Stranges ist nicht gesteckt.	Bitte den Abschlusswiderstand stecken.
Farben des Videobildes sind ohne Kontrast.	Der Videosignalpegel ist nicht ausreichend hoch.	Die Anschlussleitung einer Aufbaukamera wurde verlängert, obwohl diese nicht verlän-gert werden dürfen.
		Die Leitungslänge zwischen zwei aktiven Video-Komponenten wurde unzulässig überschritten.
		Pegelverluste können durch Drehregler an aktiven Video-Komponenten etwas kompensiert werden (siehe Produktinformationen der Komponenten.)
		Überprüfen Sie, ob die Anzahl der Video-Innenstationen die vorgeschriebene Anzahl je Strang nicht übersteigt.
	An Videoverteilern sind die Abschlusswiderstände nicht korrekt gesetzt.	Die Abschlusswiderstände an den betroffenen Komponenten entfernen. Nur die letzte Video- Komponente in einem Strang benötigt einen Abschlusswiderstand.
In einer Gebäudeeinheit mit mehreren Innenstationen gibt es nur bei einer Innenstation schwarze Streifen auf dem Videobild.	Störungen durch Übergangswiderstände.	Die P-Ader ist nicht korrekt angeschlossen.
		Die Anschlusskontakte sind nicht richtig fest verbunden.
	Störungen durch benachbarte Störquellen wie Fremdnetzteile oder anderer elektrischer Geräte, welche nicht richtig geschirmt sind.	Der Standort des Videoverteilers oder anderer passiver Montagegruppen ist zu verändern.
	Einschleifstörungen durch Fremdstrom bedingt durch Potentialunterschiede.	Überprüfen Sie Ihre Leitungsverlegung und versuchen Sie aktive Komponenten auf ein Potential zu installieren.
Verzerrtes Bild	Nicht korrektes Videosignal durch Vertauschung der Videoadern.	Der Videobus ist nicht verpolungssicher. Bitte tauschen Sie die Adern V1und V2.
Das Bild „läuft“.	Das Videosignal lässt sich nicht synchronisieren.	Überprüfen Sie, ob alle Adern des Video-Busses angeschlossen sind. Regeln Sie den Pegel ggf. nach.
Konturen erscheinen mehrfach.	Bildreflexionen, sogenannte „Geisterbilder“ entstehen an offenen Leitungen	Der Videostrang ist nicht abgeschlossen. Stecken Sie im letzten Gerät des Stranges den Abschlusswiderstand.
Konturen eines zweiten Bildes sind zusehen.	Zwei Videoquellen überlagern sich.	Entfernen Sie die zweite Videoquelle aus dem Strang. Schließen Sie diese bei Bedarf über einen Videoumschalter mit dem bestehenden TCS:BUS zusammen.
Kein Bild. Beim Betätigen der Bildtaste erfolgt keine Reaktion.	Es liegt kein Signal an.	Schließen Sie den Monitor vor dem Videoumschalter an und überprüfen Sie ob hier ein Signal anliegt.
		Messen Sie die Spannung zwischen P und b. Die Spannung beträgt ca. 24 V. Ist das nicht der Fall überprüfen Sie die BUS-Spannungsversorgung.
	Es sind nicht beide Adern des Video-Busses angeschlossen.	Bitte überprüfen sie die korrekte Verbindung der Steckklemme.
Das Videobild wird nach einiger Zeitweiß. Wird die Versorgungsspannung der Außenstation ab und wieder zugeschaltet, ist das Signal wieder in Ordnung. Das Bild wird dann nach einiger Zeit erneut weiß.	Thermischer Defekt der Außenkamera.	Eine der Adern des Video- Busses hat einen Schluss auf die P- oder die b-Ader. Dadurch fließt ein unzulässig erhöhter Strom. Bitte die Verkabelung auf Schlüsse überprüfen.
		Die Kamera ist defekt.

Ersatzteile, Zubehör

Kurztext	Artikelnummer
Ersatzteile:
Montageschale (AP)	ZIA5006-0145
Zubehör:
Tischzubehör	ZIT5000-0010
Funksignalgerät für Serie TASTA	FFL2200-0 und FFL0004-0000
Aufputz-Montageadapter ES	ZIA5011-0130

Klicken Sie auf die Links, um sich die Produktinformationen bzw. Montageanleitungen anzusehen.

Reinigung

ACHTUNG!  Funktionsverlust durch Kurzschluss und Korrosion. Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie die Außen mit einem trockenen oder angefeuchteten Tuch.

ACHTUNG!  Beschädigung des Gerätes Aggressive und kratzende Reinigungsmittel beschädigen die Oberfläche. Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel. Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.

Konformität

Entsorgungshinweise

Gewährleistung

Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.

• Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188.
• Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.

Service

Fragen richten Sie bitte an unsere:

TCS HOTLINE 04194 9881-188
