Produktinformation
IP-Audio-Innenstation ISW5410-0145
IP-Video-Innenstation IVW5411-0145

Serie TASTA

Placeholder image

Lieferumfang

1 x Innenstation IVW5411-0145 oder ISW5410-0145
1 x Montageschale mit Anschlussklemme
      Kurzanleitung (Produktinformation
      Bedienungsanleitung)


Einleitung

Hinweise zur Produktinformation

Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte und Netzwerkadministratoren.

Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.

Placeholder image Handbücher, Produktinformationen, Montageanleitungen und Bedienungsanleitungen sind im Downloadbereich unter www.tcsag.de verfügbar.

Verwendete Symbole für Warnhinweise

Symbol Signalwort Erläuterung
Placeholder image

GEFAHR!

Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
Placeholder image

WARNUNG!

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
Placeholder image

VORSICHT!

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
Placeholder image

ACHTUNG!

Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten können.

Weitere Symbole und Kennzeichnungen

Placeholder image Wichtiger Hinweis
Placeholder image Videokennzeichnung nach DIN 33450
Placeholder image Handlungsschritt
Placeholder image Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
Placeholder image Aufzählung, Listeneintrag 1. Ebene
Placeholder image Aufzählung, Listeneintrag 2. Ebene
Placeholder image Erläuterung

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden.
Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.

WARNUNG!  Lebensgefahr durch elektrischen Schlag.
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100.

Beachten Sie bei der Installation von Video-2-Draht:BUS-Anlagen die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem:
  • getrennte Führung von Starkstrom- und Schwachstromleitungen
  • Mindestabstand von 10 cm bei gemeinsamer Leitungsführung
  • Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen
  • Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser
  • Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden.
  • Beachten Sie für die Installation von TCS:VoIP-Geräten die allgemein gültigen Normen der strukturierten Verkabelung von Kommunikationsanlagen EN50173-1. Verwenden Sie immer Datenleitungen mit mindestens dem Standard CAT5e.

Blitzschutzmaßnahmen

ACHTUNG!  Beschädigung des Gerätes durch Überspannung
Sorgen Sie durch geeignete Blitzschutzmaßnahmen dafür, dass an den Anschlüssen jeweils eine Spannung von 32 V DC nicht überschritten wird.

Hinweise zur Netzwerksicherheit

Beachten Sie, dass diese Hinweise zur Netzwerksicherheit allgemein gültig sind und je nach individueller Konfiguration und Umgebung des Produkts angepasst werden müssen. Es wird empfohlen, die Netzwerksicherheit regelmäßig zu überprüfen und ggf. weitere Maß-nahmen zu ergreifen, um mögliche Sicherheitslücken zu minimieren.
  • Bachten Sie, dass die Kommunikation zwischen TCS-Gerät und Netzwerk nicht in jedem Fall verschlüsselt wird.
  • Schützen Sie Ihre Netzwerkressourcen durch:
    • Einrichten von Firewalls und Prüfung Ihrer Sicherheitseinstellungen
    • Schränken Sie den physischen Zugang ein.
  • Verschlüsselung nutzen:
    • Stellen Sie sicher, dass die Kommunikation über verschlüsselte Protokolle erfolgt.
    • Wenn möglich, aktivieren Sie die Verschlüsselung für VoIP-Kommunikation, Videoübertragung und Schaltbefehle.
  • Passwörter und Benutzerkonten:
    • Vergeben Sie nur starke und eindeutige Passwörter.
    • Schützen Sie Passwörter vor unautorisierten Zugriff.
    • Ändern Sie Passwörter regelmäßig und verwenden Sie ggf. eine Zwei-Faktor-Authentifizierung.
    • Löschen Sie nicht mehr benötigte Benutzerkonten.
  • Überwachen und protokollieren von Netzwerkaktivitäten
    • Verwenden Sie Syslog oder andere Aufzeichnungsfunktionen.
    • Überwachen Sie regelmäßig die Protokolldateien, um mögliche Sicherheitsvorfälle zu erkennen.
  • Regelmäßige Software-Updates
    • Halten Sie Ihre Geräte und Anwendungen immer auf dem neuesten Stand, um von Si-cherheitsupdates zu profitieren.

Hinweis zur Videoüberwachung nach DIN 33450

Das Erstellen und Speichern von Videoaufnahmen kann Persönlichkeitsrechte verletzen. Beachten Sie bei der Aufstellung und dem Betrieb von Videokomponenten immer die geltenden Rechts- und Kennzeichnungsvorschriften.


Produktbeschreibung

Bestimmungsgemäßer Gebrauch

IVW5411-0145:
IVW5411-0145 ist eine IP-Video-Innenstation zum Vollduplex-VoIP-Freisprechen. Sie ist ausschließlich für den Einsatz im Innenbereich geeignet. Das IVW5411-0145 ist für die Aufputzmontage geeignet.

ISW5410-0145: ISW5410-0145 ist eine IP-Audio-Innenstation zum Vollduplex-VoIP-Freisprechen. Sie ist ausschließlich für den Einsatz im Innenbereich geeignet. Das ISW5410-0145 ist für die Aufputzmontage geeignet.

Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.


Kurzbeschreibung


zusätzlich zum IVW5411-0145:

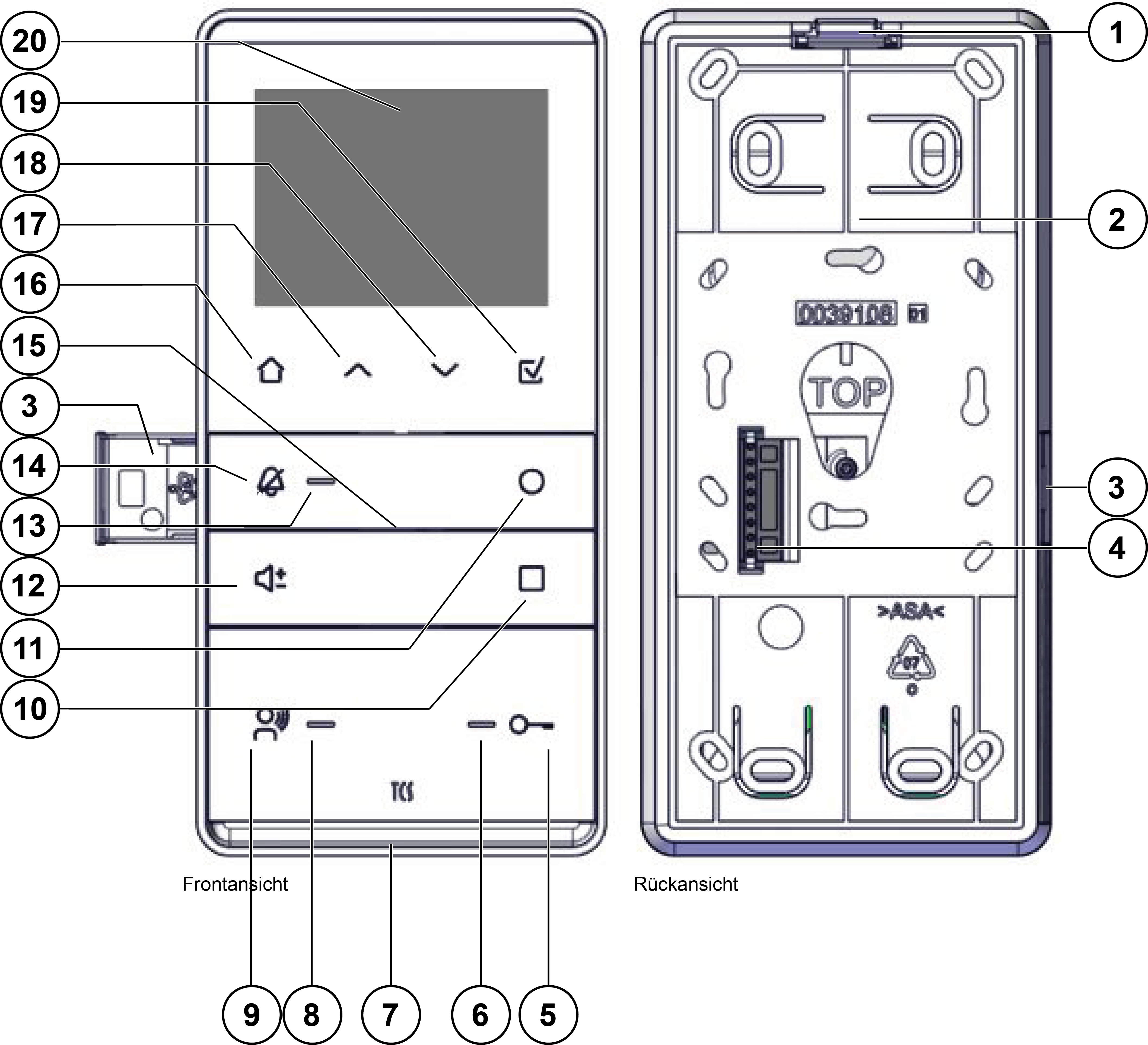

Geräteübersicht IVW5411-0145

Placeholder image

Geräteübersicht IVW5411-0145
1. Verriegelung 11. Funktionstaste 1
2. Montageschale 12. Lautstärketaste
3. Smart Slot 13. Anzeige Ruf AUS (rot)
4. Anschlussklemme 14. Ruf AUS-Taste
5. Türöffnertaste 15. Mikrofon
6. Türöffneranzeige (LED blau) 16. Home-Sensortaste
7. Ambientebeleuchtung / Lautsprecher 17. Sensortaste UP
8. Ruf-/Sprechenazeige (LED grün) 18. Sensortaste Down
9. Sprechentaste 19. Sensortaste OK
10. Funktionstaste 2 20. Display

Placeholder image

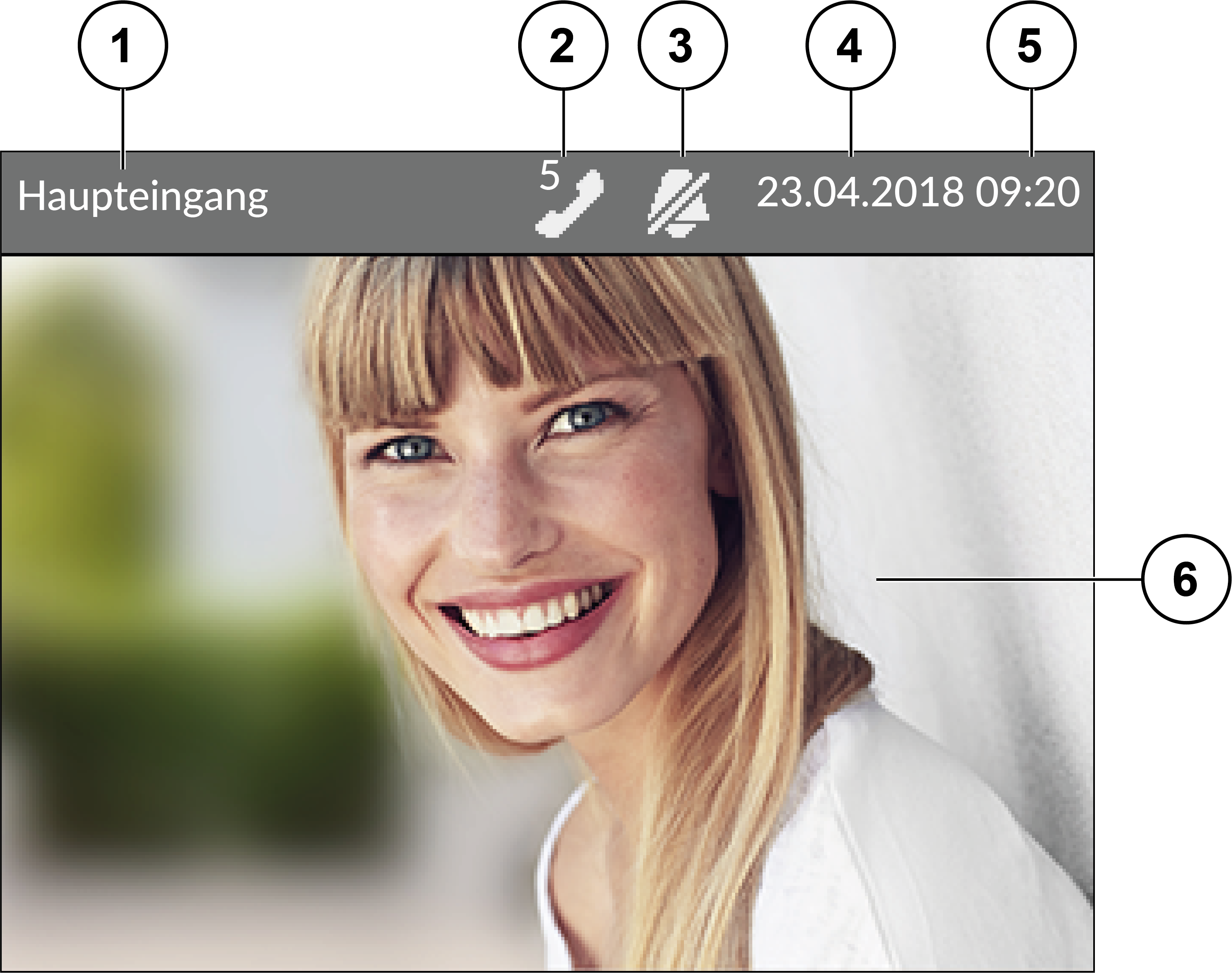

Bildschirm
1. Bezeichnung der Videoquelle 4. Datum
2. Anzahl der verpassten Rufe 5. Uhrzeit
3. Rufton aktiviert/deaktiviert 6. Videobild

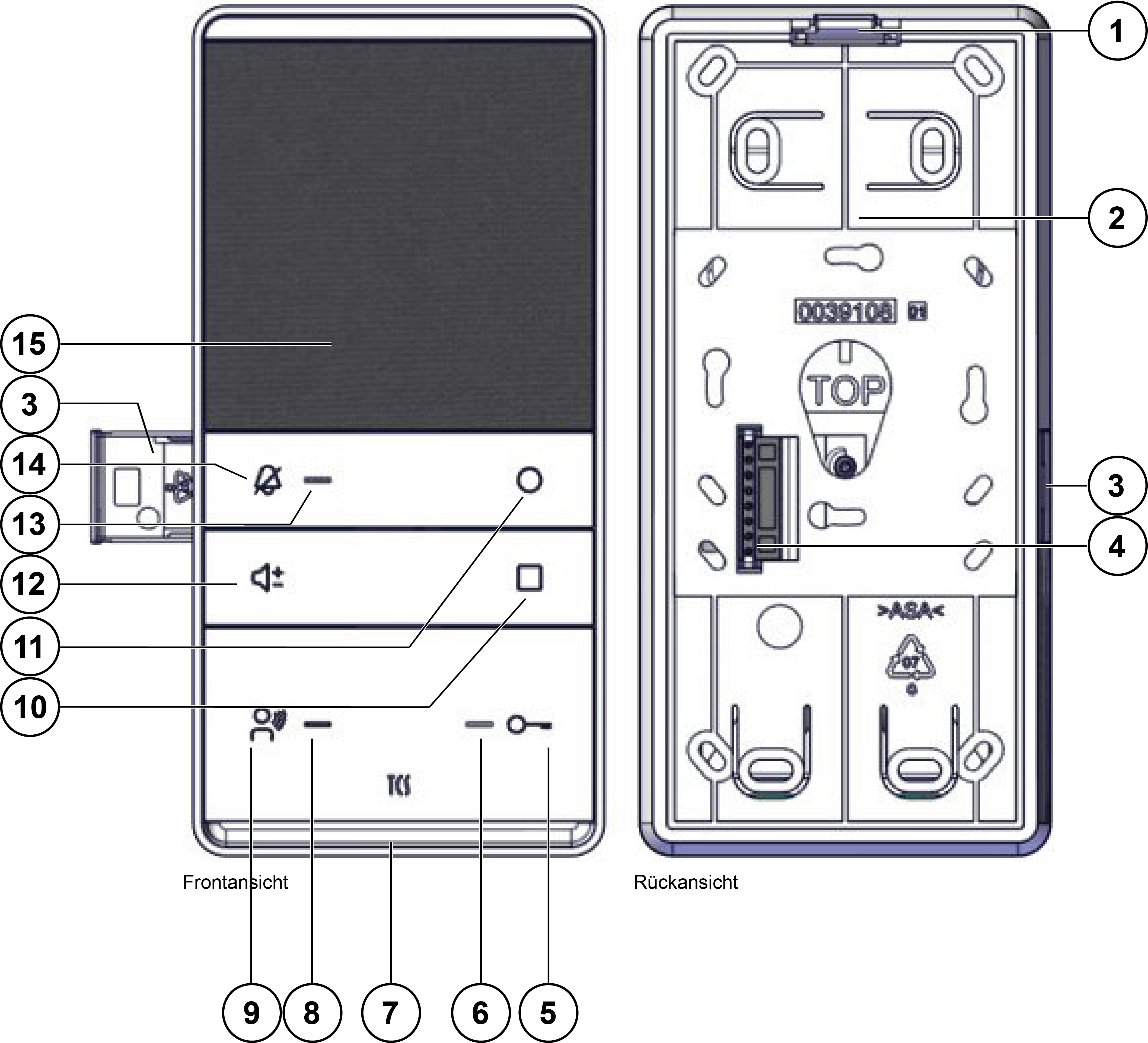

Geräteübersicht ISW5410-0145

Placeholder image

Geräteübersicht
1. Verriegelung 9. Sprechentaste
2. Montageschale 10. Funktionstaste 2
3. Smart Slot 11. Funktionstaste 1
4. Anschlussklemme 12. Lautstärketaste
5. Türöffnertaste 13. Anzeige Ruf AUS (LED rot)
6. Türöffneranzeige (LED blau) 14. Ruf AUS-Taste
7. Ambientebeleuchtung (LEDs blau) 15. Mikrofon
8. Ruf-/Sprechenazeige (LED grün) 16. Lautsprecher mit Stoffbespannung

Anzeige- und Bedienelemente

Symbol Bezeichnung Funktion
Placeholder image Ruf AUS-Taste
  • Kurz drücken:Rufton deaktiviert
  • 8s lang drücken:Ruftonauswahl einleiten
placeholder image Anzeige Ruf AUS (LED rot)
  • Leuchtet: Ruf AUS aktiviert
  • Aus: Ruf AUS deaktiviert
placeholder image Lautstärketaste
  • Einstellen der Ruftonlautstärke, wenn keine Sprechverbindung besteht.
    Lautstärke in 4 Stufen einstellbar.
  • Einstellen der Sprachlautstärke bei bestehender Sprechverbindung.
    Lautstärke in 4 Stufen einstellbar.
placeholder image Funktionstaste 1 Je nach Konfiguration:
  • SIP-Ruf 1
  • Aktion URL
  • DTMF (bei Sprechverbindung)
  • senden HTTP(s)–request
  • Ruftonauswahl für SIP-Adressgruppe 1
placeholder image Funktionstaste 2 Je nach Konfiguration:
  • SIP-Ruf 2
  • Aktion URL
  • DTMF (bei Sprechverbindung)
  • senden HTTP(s)–request
  • > 3s drücken: Ambientebeleuchtung ein / aus
  • Ruftonauswahl für Etagenruf
placeholder image Türöffnertaste Je nach Konfiguration:
  • Aktion URL
  • DTMF (bei Sprechverbindung)
  • senden http(s)-request
  • Türöffnerfunktion
  • Sprechen beenden: Ruf wird nach 4 s beendet
  • Sprechen beenden: nach senden eines DTMF
  • Ruftonauswahl für unbekannten SIP-Ruf
placeholder image Türöffneranzeige
  • Aus: Türöffner in Bereitschaft
  • Leuchtet 3 s: Tür wird geöffnet
placeholder image Sprechentaste
  • Kurz drücken: Gesprächsannahme, Sprechen aktivieren
  • Sprechen beenden
  • in Ruhe: Aufrufen von SIP-Kontakten
  • Ruftonauswahl für SIP-Adressgruppe 2
placeholder image Ruf-/Sprechenanzeige (grün)
  • Aus: in Bereitschaft
  • Leuchte: Anruf, Sprechen aktiv
placeholder image Ambientebeleuchtung
  • Aus: vorübergehend (manuell) oder dauerhaft abgeschaltet
  • Leuchtet: vorübergehend (manuell) oder dauerhaft eingeschaltet
  • Blinkt: Anzeige Anruf, wenn konfiguriert
gültig für IVW5411-0145
placeholder image Home-Taste
  • kurz drücken Bild aufschalten

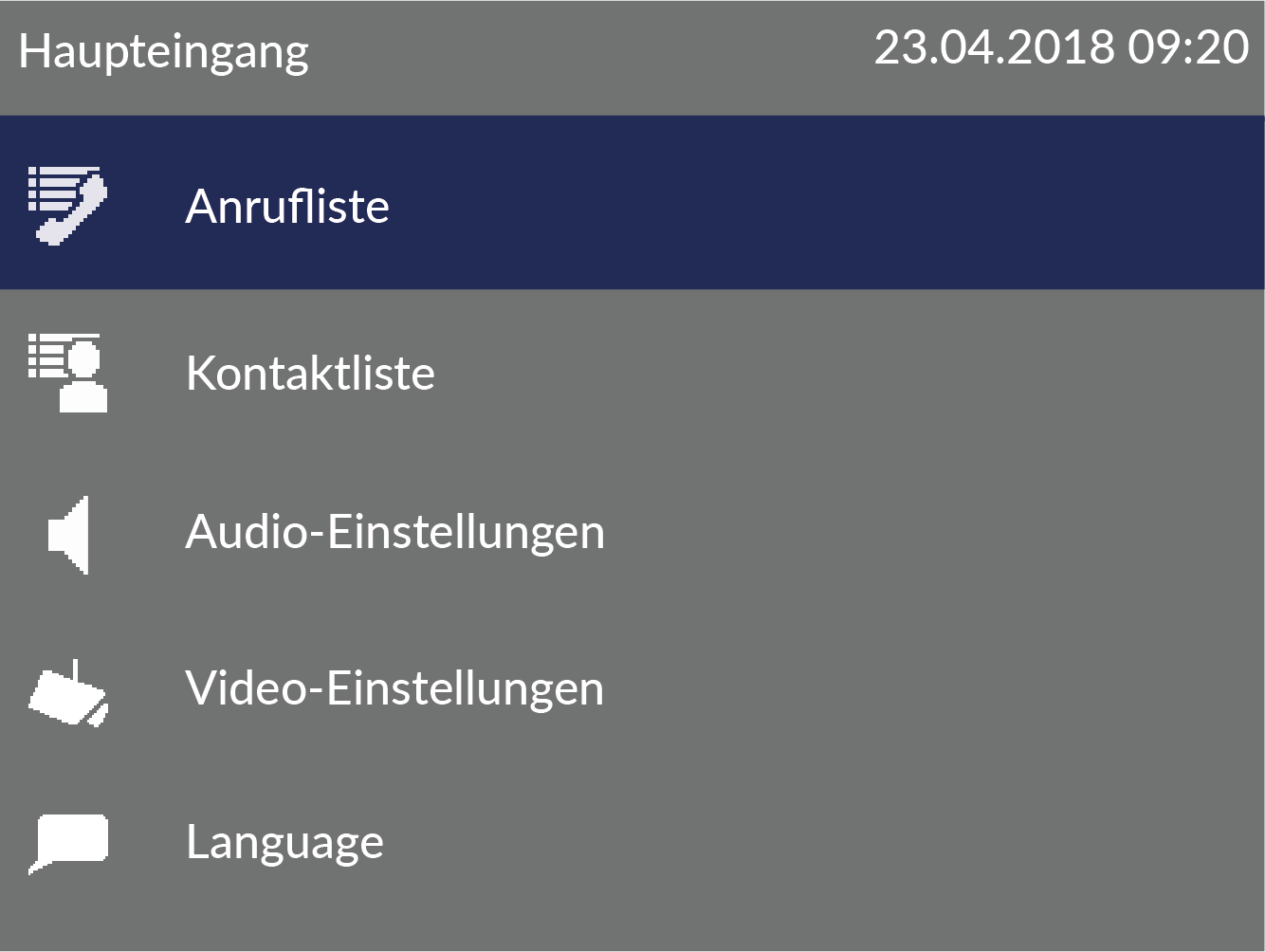

  • erneutes drücken (bei aufgeschalteten Bild): Hauptmenü öffnen
  • zurück zum Hauptmenü
placeholder image Aufwärts-Taste
  • Wechseln zwischen verschiedenen Kameras
  • Navigation durch das Menü
  • Anpassen der Menüpunkte
placeholder image Abwärts-Taste
  • Wechseln zwischen verschiedenen Kameras
  • Navigation durch das Menü
  • Anpassen der Menüpunkte
placeholder image Bestätigungs-Taste
  • Auswahl im OSD-Menü bestätigen

Technische Daten IVW5411-0145

Versorgungssapnnung 18 - 26 V DC (vom Gleichspannungsnetzgerät) IEEE802.3af Mode A (PoE)
zulässige Umgebungstemperatur - 5 ...+ 40 °C
Videomodul TFT-Color
Bildschirmdiagonale 8,9 cm (3,5 Zoll)
Auflösung 320 x 240 Pixel, QVGA
Gehäuse Kunststoff ASA
Abmaße (in mm) H 194 x B 94 x T 21 (mit Montageschale)
Schutzart IP30
Gewicht 227 g
LAN Interface IEEE802.3u 10/100BASE-TX/s, Auto MDIX, Schraubklemme
Unterstützte Protokolle IPv4, TCP, UDP, DHCP, HTTP, SIP 2.0 (UDP), RTP, Syslog, ICMP, ARP
Audio Codecs G.711a/µ, G.722
Video Codecs MJPEG
Audioübertragung Voll-Duplex, Echo-Cancelation, Automatic Gain Control

Technische Daten ISW5410-0145

Versorgungssapnnung 18 - 26 V DC (vom Gleichspannungsnetzgerät) IEEE802.3af Mode A (PoE)
zulässige Umgebungstemperatur - 5 ...+ 40 °C
Gehäuse Kunststoff ASA
Abmaße (in mm) H 194 x B 94 x T 21 (mit Montageschale)
Schutzart IP30
Gewicht 190 g
LAN Interface IEEE802.3u 10/100BASE-TX/s, Auto MDIX, Schraubklemme
Unterstützte Protokolle IPv4, TCP, UDP, DHCP, HTTP, SIP 2.0 (UDP), RTP, Syslog, ICMP, ARP
Audio Codecs G.711a/µ, G.722
Audioübertragung Voll-Duplex, Echo-Cancelation, Automatic Gain Control

Montage und Installation

Montagehöhe

Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem Boden).


Montageschale montieren

Die Montageschale kann direkt an eine Wand oder auf eine Unterputzdose geschraubt werden.

Die Abbildungen zeigen nicht die Montageschale des ISW5410-0145 und IVW5411-0145.

Unterputzdose:

  1. Positionieren Sie die Kabeldurchführung über der Unterputzdose.
  2. Montieren Sie die Montageschale mit geeigneten Schrauben an der Unterputzdose.

Wandmontage

  1. Zeichnen Sie mit Hilfe der Montageschale die Bohrlöcher an.
  2. Fertigen Sie die Bohrungen an.
  3. Setzen Sie geeignete Dübel in die Bohrlöcher ein.
  4. Führen Sie das Anschlusskabel durch die Kabeldurchführung.
  5. Befestigen Sie die Montageschale mit 4 geeigneten Schrauben an der Wand.
Beachten Sie die Einbaulage der Montageschale. Die Einbaulage ist auf der Montageschale durch einen Pfeil und die Bezeichnung TOP markiert.

Placeholder image
Montage auf UP-Dose

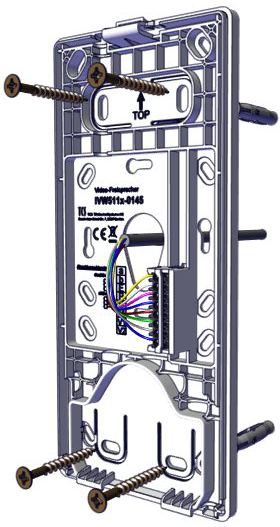

Placeholder image
Montage mittels Schrauben und Dübel

Leitungen

Anschlussleitungen

Zulässiger Querschnitt (Durchmesser): 0,08 … 1,5 mm2 (Ø 0,32 … 1,4 mm)
Max. Anzahl Drähte pro Klemmenkontakt: 2 x 0,8 mm oder 3 x 0,6 mm
  1. ERT, P und M und max. 1 Draht pro Klemme
  2. Schließen Sie keine weiteren Adern mit Hilfsklemmen an.
  3. Verwenden Sie nur CAT5e oder höhere Anschlussleitungen.

Leitungen anschließen

LAN-Kabel:
  1. Verwenden Sie mindestens ein CAT5E Kabel.
Schirmung:
  1. Achten Sie beim Anschließen auf die Schirmung. Die Datenleitungen dürfen nicht zu weit vom Schirm getrennt werden, max. 5 cm.
Belegung RJ45-Stecker für Ethernet nach EIA/TIA 568A (Netzwerkkabel):
Signal PIN Farbe
TX+ 1 weiß / grün
TX- 2 grün
RX+ 3 weiß / orange
leer 4 blau
leer 5 blau / weiß
RX- 6 orange
leer 7 weiß / braun
leer 8 braun
Belegung RJ45-Stecker für Ethernet nach EIA/TIA 568B (Netzwerkkabel, aktuellster Stand):
Signal PIN Farbe
TX+ 1 weiß / orange
TX- 2 orange
RX+ 3 weiß / grün
leer 4 blau
leer 5 weiß / blau
RX- 6 grün
leer 7 weiß / braun
leer 8 braun

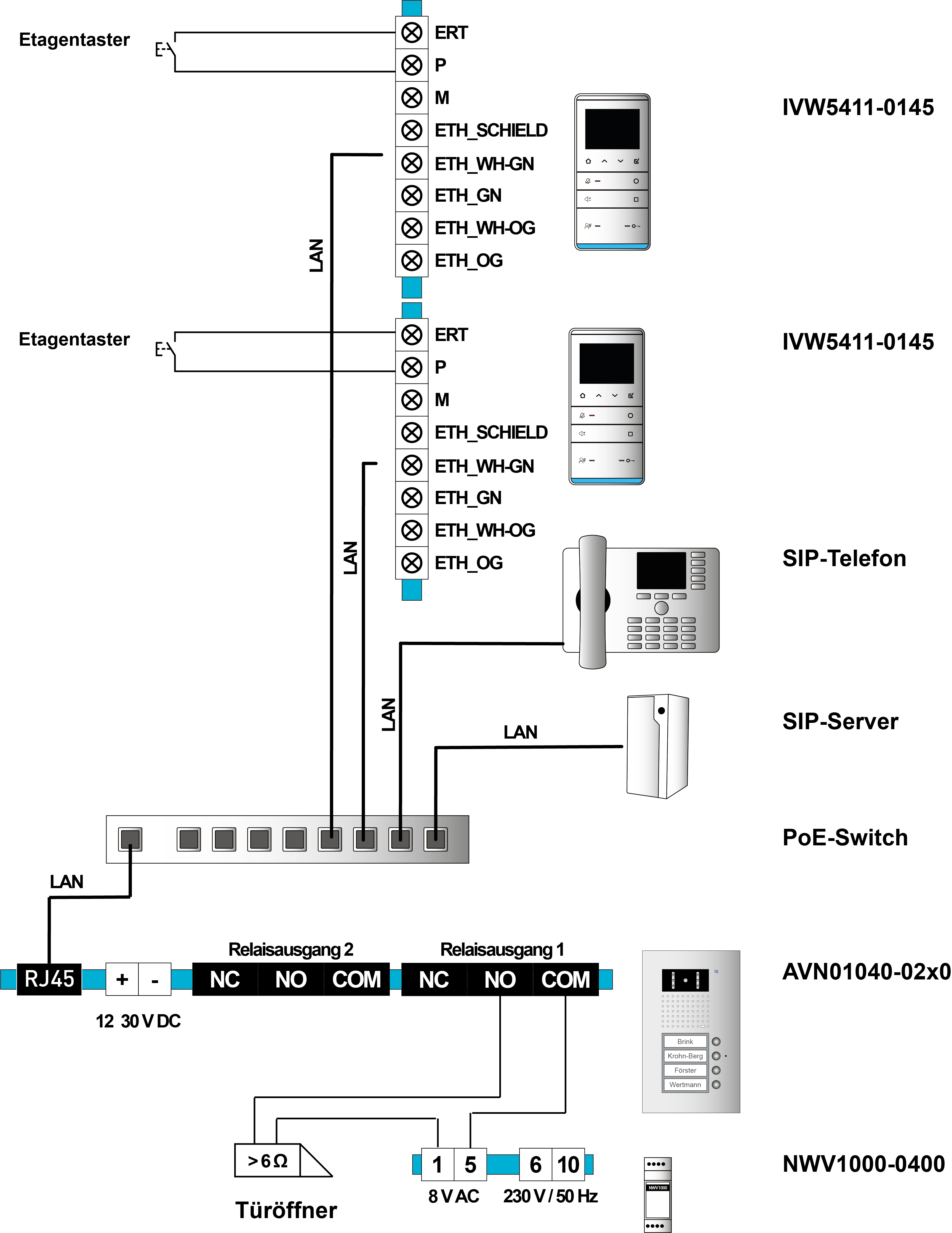

Beachten Sie das Schaltungsbeispiel.

IVW5411-0145:

Placeholder image
Leitungen anschließen IVW5411-0145

ISW5410-0145:

Placeholder image
Leitungen anschließen ISW5410-0145

Leitungen anschließen:

  1. Schließen Sie die Leitungen gemäß Beschriftung auf der Montageschale an.
    für IVW5411 (Videogerät):
    ERT, P, M, ETH_SHIELD, ETH_WH-GN, ETH_GN, ETH_WH-OG und ETH_OG (von oben nach unten) und
    für ISW5410 (Audiogerät):
    ERT, P, P, GND, ETH_WH-GN, ETH_GN, ETH_WH-OG und ETH_OG (von oben nach unten) an.
  2. Schließen Sie den Etagentaster an ERT und P an.
  3. Isolieren Sie ungenutzte Kabelenden.
ACHTUNG!  Beschädigung des Gerätes durch Vertauschen der Anschlüsse zwischen ISW5410 und IVW5411.
Vertauschen Sie nicht die Anschlüsse vom ISW5410 mit denen vom IVW5411. Das Gerät kann dadurch beschädigt werden.

Die Abbildungen zeigen nicht die Geräte ISW5410-0145 und IVW5411-0145. Die Montage ist bei allen Geräten der Serie TASTA gleich.

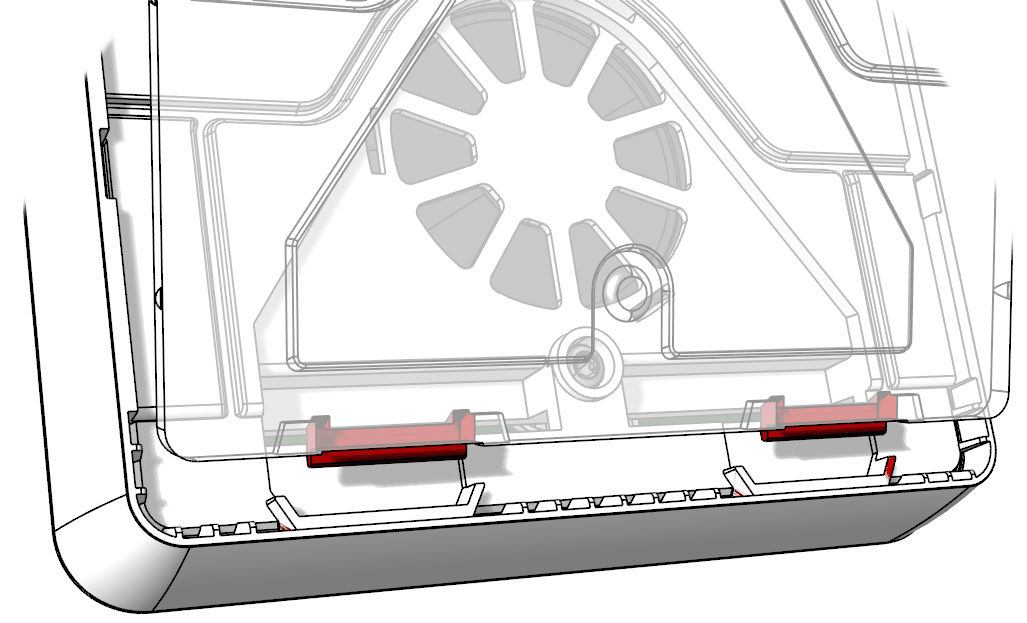

Gerät auf die Montageschale aufrasten

  1. Setzen Sie das Gerät auf die beiden Rastwinkel an der Unterseite der Montageschale auf.
  2. Rasten Sie das Gerät oben mit leichtem Druck ein.

Gerät von der Montageschale entfernen

  1. An der Oberseite des Gerätes befindet sich eine rechteckige Entriegelungsöffnung. Führen Sie einen kleinen Schraubendreher gerade und mit leichtem Druck in diese Öffnung ein .
  2. Ziehen Sie das Gerät an der Oberseite nach vorn. Heben Sie das Gerät aus den Rastwinkeln an der Unterseite heraus.
Placeholder image
Placeholder image
Placeholder image
Gerät aufrasten / entfernen

Schaltungsbeispiel IVW5411-0145

Placeholder image

Schaltungsbeispiel ISW5410-0145

Placeholder image


Inbetriebnahme

  1. Verbinden Sie alle Kabel und Leitungen gemäß den Anweisungen in der Produktinformation.
  2. Achten Sie auf Kurzschlüsse und Verpolungen.
  3. Verbinden Sie das Netzwerkkabel mit dem Gebäudenetzwerk.
  4. Stellen Sie sicher, dass das Gebäude-Netzwerk den EN ISO/IEC 27000 Normen entspricht.
  5. Überprüfen Sie, ob ein DHCP-Server im Netzwerk vorhanden ist.
  6. Notieren Sie sich die DHCP-Adresse des Geräts anhand der auf dem Seriennummernschild vermerkten MAC-Adresse.
  7. Schließen Sie das Gerät an die Stromversorgung an. Das Gerät startet automatisch. Leuchtet die Ambientebeleuchtung ist das Gerät betriebsbereit.
  8. Prüfen Sie bei abweichenden LED-Anzeigen die Fehlerbehebung in der Produktinformation.

Inbetriebnahme mit snipdoo® SERVER

  1. Verbinden Sie einen Computer mit dem Netzwerk. Snipdoo® SYSTEM führt die automatische Gerätesuche über die Ports 32001 (Multicast) oder 32002 (Broadcast) durch.
  2. Starten Sie die snipdoo® SYSTEM Anwendung. Das Gerät wird nach dem Anmelden am snipdoo® SERVER automatisch gefunden.

Inbetriebnahme mit snipdoo® INSIDE

  1. Ermitteln Sie die IP-Adresse des Gerätes im DHCP-Server des Netzwerkes.
  2. Verbinden Sie Ihr Smartphone mit dem WLAN_Netz, in welchem sich das Gerät befindet. Snipdoo® INSIDE führt die automatische Gerätesuche über die Ports 32001 (Multicast) oder 32002 (Broadcast) durch.
  3. Starten Sie die snipdoo® INSIDE Anwendung. Das Gerät wird automatisch gefunden.
  • Die IP-Innenstation startet nach einer Spannungsunterbrechung automatisch neu.
  • Das Ausschalten der Stromversorgung während eines Speichervorgangs oder Software-Update kann zu Datenverlusten oder zum Defekt des Gerätes führen.
  • Wir verbessern unsere Produkte stetig und empfehlen Ihnen regelmäßig auf unserer Homepage nach aktuellen Softwareupdates für Ihr Gerät zu suchen.

Ausführliche Informationen zu den Servicebedingungen für TCS IP-Anlagen finden Sie unter: http://www.tcsag.de/fileadmin/user_upload/TCS_DE/Metanavigation/Service_Support.pdf

Fehlererkennung und -anzeige

Fehler werden sofort nach dem Erkennen des Fehlers durch Blitzen angezeigt. Beim Drücken einer beliebigen Taste des Gerätes wird ein Fehlerton ausgegeben. Die optische Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt wurde.


IVW5411-0145:

Anzeige
Fehlermodus
Fehlerton LEDs Fehlerursachen / Beseitigung
Placeholder image Placeholder image alle LEDs blitzen

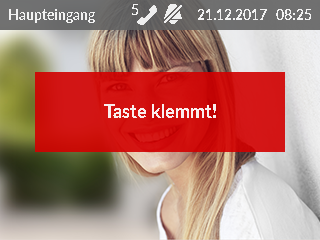

  • Taste klemmt (länger als 15s gedrückt)
  • Taste am Gerät oder Etagentaster lösen, Gerät geht wieder in Ruhemodus
Placeholder image Placeholder image alle LEDs blitzen
  • kein Ethernet
  • Anschlusskabel prüfen
Placeholder image Placeholder image alle LEDs blitzen

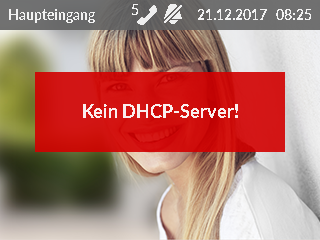

  • kein DHCP
  • Prüfen Sie die Einstellungen
Placeholder image Placeholder image alle LEDs blitzen
  • kein SIP-Server
  • Anschlusskabel und Einstellungen prüfen

ISW5410-0145:

Fehlerursachen Anzeige
Fehlermodus
Fehlerton Beseitigung
Taste klemmt
(länger als 15s gedrückt)
Placeholder image alle LEDs blitzen
Taste am Gerät oder Etagentaster lösen,
Gerät geht wieder in Ruhemodus
kein Ethernet Placeholder image Anschlusskabel prüfen
kein DHCP Placeholder image Prüfen Sie die Einstellungen
kein SIP-Server Placeholder image Anschlusskabel und Einstellungen prüfen

Konfiguration / Einstellungen

manuelle Konfigurationsmöglichkeiten

Funktion Manuell snipdoo® INSIDE Werkseinstellung
Netzwerkeinstellungen - x DHCP an
SIP-Account Einstellungen - x leer
Sprechzeit - x 2 min.
Ruf-Timeout - x 1 min.
Funktionstaste 1 - x leer
Funktionstaste 2 - x DTMF 8
Türöffnertaste - x DTMF 7
Klingelton-Timeout - x 16 s
Rufton x x Rufton 2
Ruftonlautstärke x x Stufe 7
Sprachlautstärke x x Rufton 2
Rufton ein/aus x x deaktiviert
Ambientebeleuchtung x x aktiviert
Ambientebeleuchtung zusätzlich als Rufanzeige - x aktiviert

Werkseinstellungen laden

  1. Entfernen Sie die Innenstation von der Montageplatte, um das Gerät kurz vom Netz zu trennen und es spannungslos zu schalten.
  2. Setzen Sie das Gerät auf die beiden Rastwinkel an der Un-terseite der Montageplatte/Montageschale auf.
  3. Rasten Sie das Gerät oben mit leichtem Druck ein, um die Spannungsversorgung wieder herzustellen.
  4. Drücken Sie innerhalb von 2 s die vier Tasten gleichzeitig (siehe Abb.: 11) bis die LEDs leuchten.
  5. Lassen Sie die Tasten los. Das Gerät startet neu und ist auf die Werkseinstellung zurückgesetzt.

Placeholder image
Werkseinstellungen laden
1 Lautstärketaste
2 Sprechentaste
3 Türöffnertaste
4 Funktionstaste 2

Bedienung

Ruftonauswahl

Für 4 verschiedene eingehende Rufe (Türrufe 2 verschiedener Außenstationen, Etagenruf, SIP-Ruf) können verschiedene Ruftöne ausgewählt werden.

1 Einleiten der Ruftonauswahl: Ruf AUS-Taste ca. 8 s lang gedrückt halten.
Alle LEDs leuchten und ein Quittungssignal ertönt, die Ruftonauswahl ist aktiviert.
Durch Drücken der folgenden Tasten kann ein Rufton gewählt werden. Sie können wählen zwischen 13 Tönen.
2a SIP-Adressgruppe 1 Die Funktionstaste 1 so oft drücken, bis der gewünschte Rufton ertönt.
Der zuletzt gewählte Rufton wird automatisch gespeichert.
2b SIP-Adressgruppe 2 Die Sprechentaste so oft drücken, bis der gewünschte Rufton ertönt.
Der zuletzt gewählte Rufton wird automatisch gespeichert.
2c Etagenruf Die Funktionstaste 2 so oft drücken, bis der gewünschte Rufton ertönt.
Der zuletzt gewählte Rufton wird automatisch gespeichert.
2d unbekannten SIP-Ruf Die Türöffnertaste so oft drücken, bis der gewünschte Rufton ertönt.
Der zuletzt gewählte Rufton wird automatisch gespeichert.
3 Ruf AUS-Taste kurz drücken. Die Ruftonauswahl wird beendet.
Oder wird für ca. 8 s keine Taste mehr betätigt, beendet das Gerät die Ruftonauswahl automatisch.
Alle LEDs gehen aus und ein Quittungssignal ertönt, die Ruftonauswahl ist deaktiviert.

Ambientebeleuchtung ein-/ausschalten

  1. Drücken Sie die Funktionstaste 2 ca. 4 s lang. Die Ambientebeleuchtung wird ein- bzw. ausgeschaltet.

Lautstärken einstellen

jeweils in 4 Stufen einstellbar

Lautstärke Sprache

  1. Bei bestehender Sprechverbindung: Drücken Sie sooft die Lautstärketaste, bis die gewünschte Lautstärke eingestellt ist.

Lautstärke Rufton

  1. Wenn keine Sprechverbindung besteht: Drücken Sie sooft die Lautstärketaste, bis die gewünschte Lautstärke eingestellt ist.

Der Rufton wird in der eingestellten Lautstärke wiedergegeben.


Bedienung IVW5411-0145

Videobild der Außenstation aufrufen

  1. Tippen Sie kurz auf die Home-Taste. Das Videobild der Außenstation wird Ihnen angezeigt.
  2. Tippen Sie auf die Pfeiltasten, um weitere Videobilder verschiedener Außenstationen sich anzeigen zu lassen.
Der Bildschirm schaltet sich nach ca. 120 s automatisch aus. Timeout kann mit der snipdoo® HOME App konfiguriert werden (10s – 180s).



Hauptmenü

  1. Tippen Sie zweimal auf die Home-Taste. Das Hauptmenü wird geöffnet.

Placeholder image
Hauptmenü

Sprache einstellen

  1. Tippen Sie zweimal auf die Home-Taste.
  2. Das Hauptmenü wird geöffnet.
  3. Wählen Sie mit den Pfeiltasten das Menü Language aus.
  4. Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste. Das Menü Language wird Ihnen angezeigt.
  5. Wählen Sie mit den Pfeiltasten Ihre gewünschte Sprache aus.
  6. Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste.
  7. Tippen Sie auf die Home-Taste, um das Menü wieder zu verlassen.

Placeholder image
Sprache einstellen

Helligkeit und Kontrast einstellen

  1. Tippen Sie zweimal auf die Home-Taste. Das Hauptmenü wird geöffnet.
  2. Wählen Sie mit den Pfeiltasten das Menü Video-Einstellungen aus.
  3. Öffnen ´Sie das Menü mit OK.
  4. Wählen Sie mit den Pfeiltasten zwischen Helligkeit oder Kontrast aus.
  5. Tippen Sie auf die Pfeiltasten, um die Helligkeit/Kontrast zu erhöhen bzw. zu verringern.
  6. Bestätigen Sie Ihre Einstellungen mit OK.

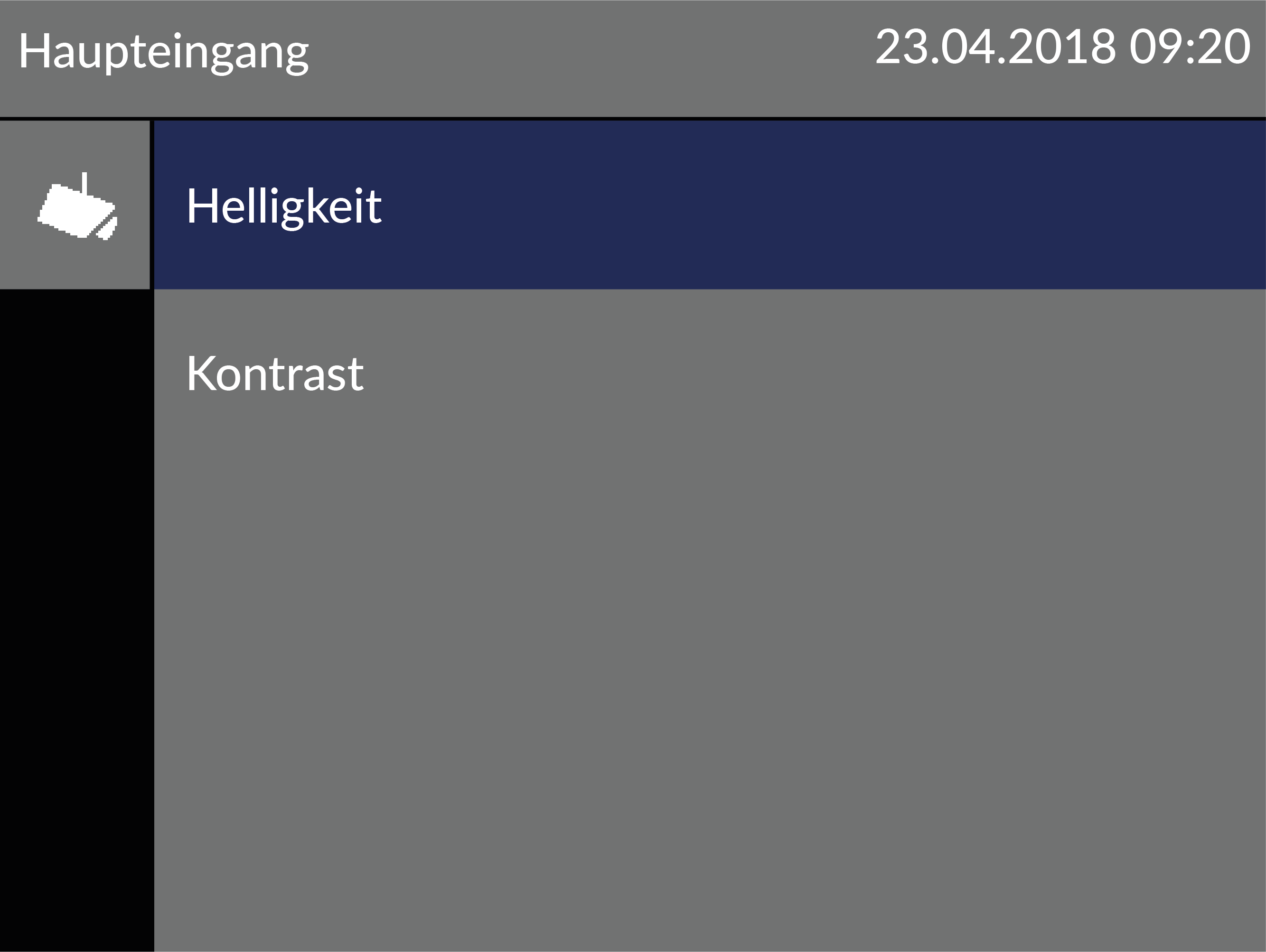

Placeholder image
Menü Video-Einstellungen

Placeholder image
Helligkeit

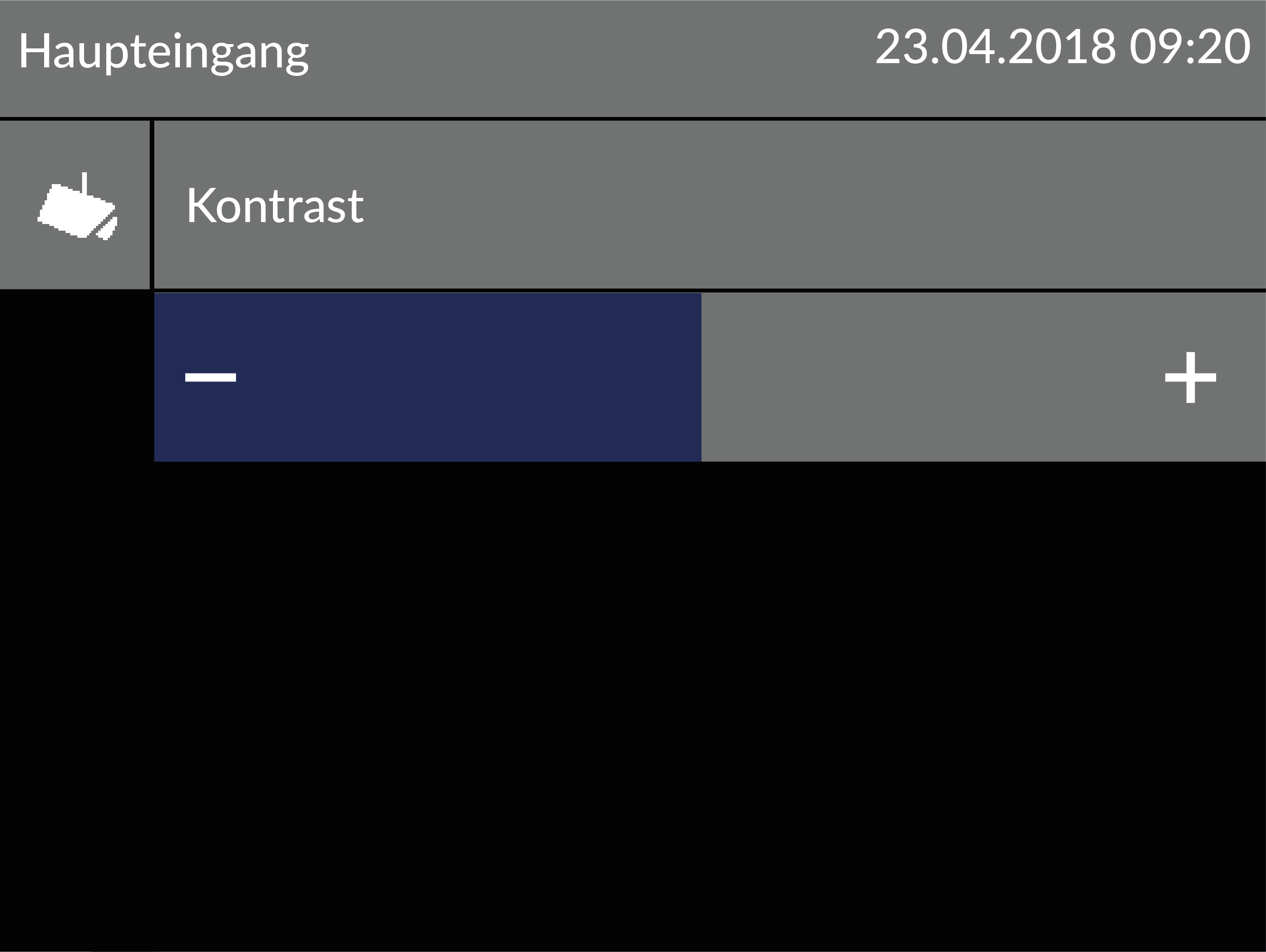

Placeholder image
Kontrast

Audio Einstellungen

Im Menü Audio-Einstellungen können Sie folgende Einstellungen vornehmen:

  • Einstellen der Ruftöne
  • Ruftonlautstärke
  • Gesprächslautstärke
  • Mikrofonlautstärke

  1. Tippen Sie zweimal auf die Home-Taste. Das Hauptmenü wird geöffnet.
  2. Wählen Sie mit den Pfeiltasten das Menü Audio-Einstellungen aus.
  3. Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste.
  4. Wählen Sie mit den Pfeiltasten Ihr gewünschtes Untermenü aus.
  5. Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste.
  6. Tippen Sie auf die Home-Taste, um das Menü wieder zu verlassen.

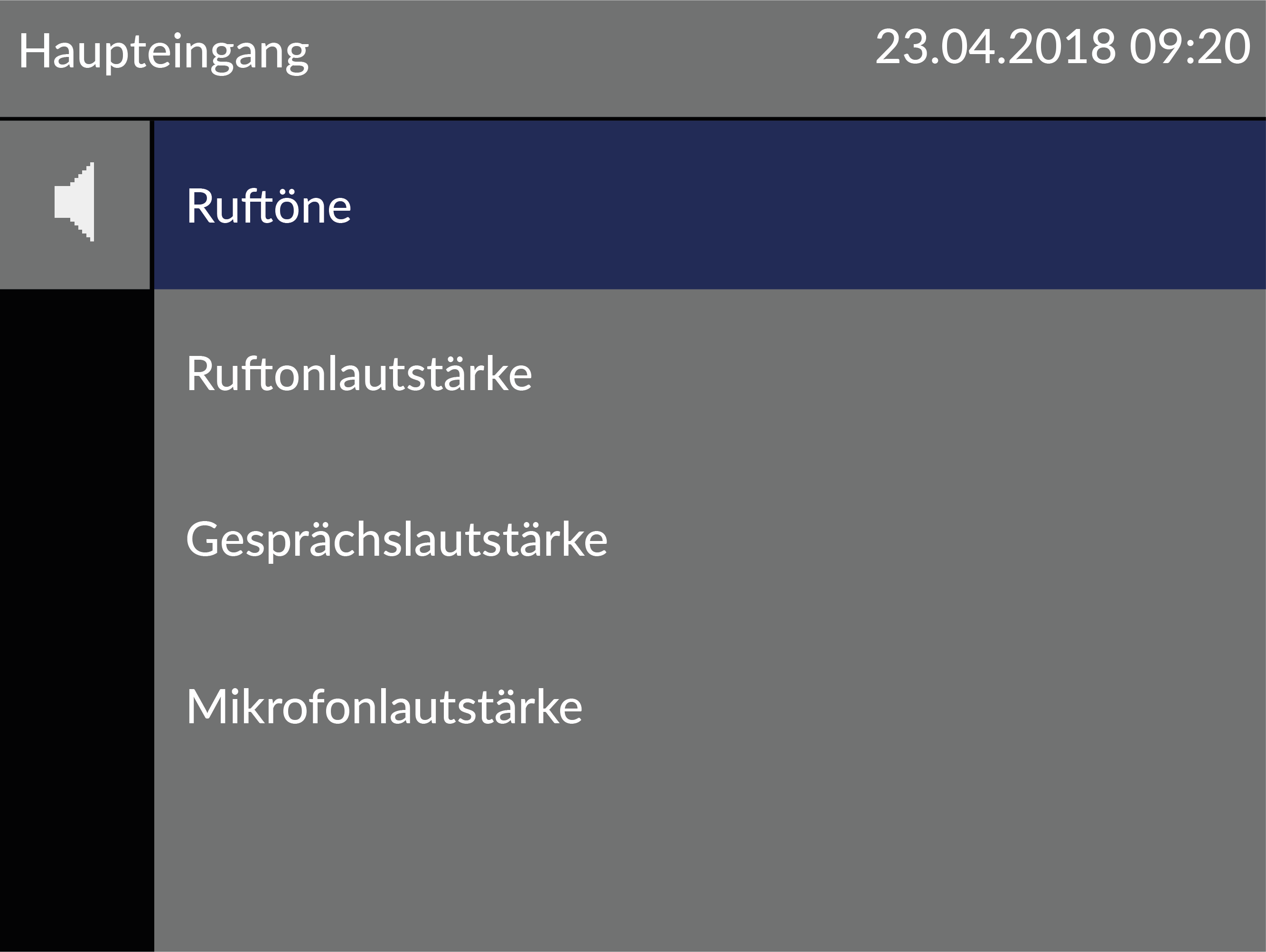

Placeholder image
Audio-Einstellungen

Kontaktliste

Im Menü Kontaktliste werden Ihnen die gespeicherten Kontak-te angezeigt.

Die Kontaktliste kann nur mit Hilfe der Konfigurationssoftware configo-IP erstellt werden.

  1. Tippen Sie zweimal auf die Home-Taste. Das Hauptmenü wird geöffnet.
  2. Wählen Sie mit den Pfeiltasten das Menü Kontakte aus.
  3. Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste.
  4. Wählen Sie mit den Pfeiltasten Ihren gewünschten Kontakt aus.
  5. Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste. Eine Sprechverbindung zum Kontakt wird aufgebaut.

Placeholder image
Kontaktliste

Anrufliste

Im Menü Anrufliste werden Ihnen angenommene und verpasste Rufe sowie das Anrufer-Bild angezeigt.

  1. Tippen Sie zweimal auf die Home-Taste. Das Hauptmenü wird geöffnet.
  2. Wählen Sie mit den Pfeiltasten das Menü Anrufliste aus.
  3. Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste. Die Anrufliste wird Ihnen angezeigt.

Löschen der Anrufliste:

  1. Wählen Sie mit den Pfeiltasten einen gewünschten Anruf aus.
  2. Bestätigen Sie Ihre Auswahl mit der Bestätigungs-Taste. Der Anruf wird gelöscht.

Placeholder image
Anrufliste

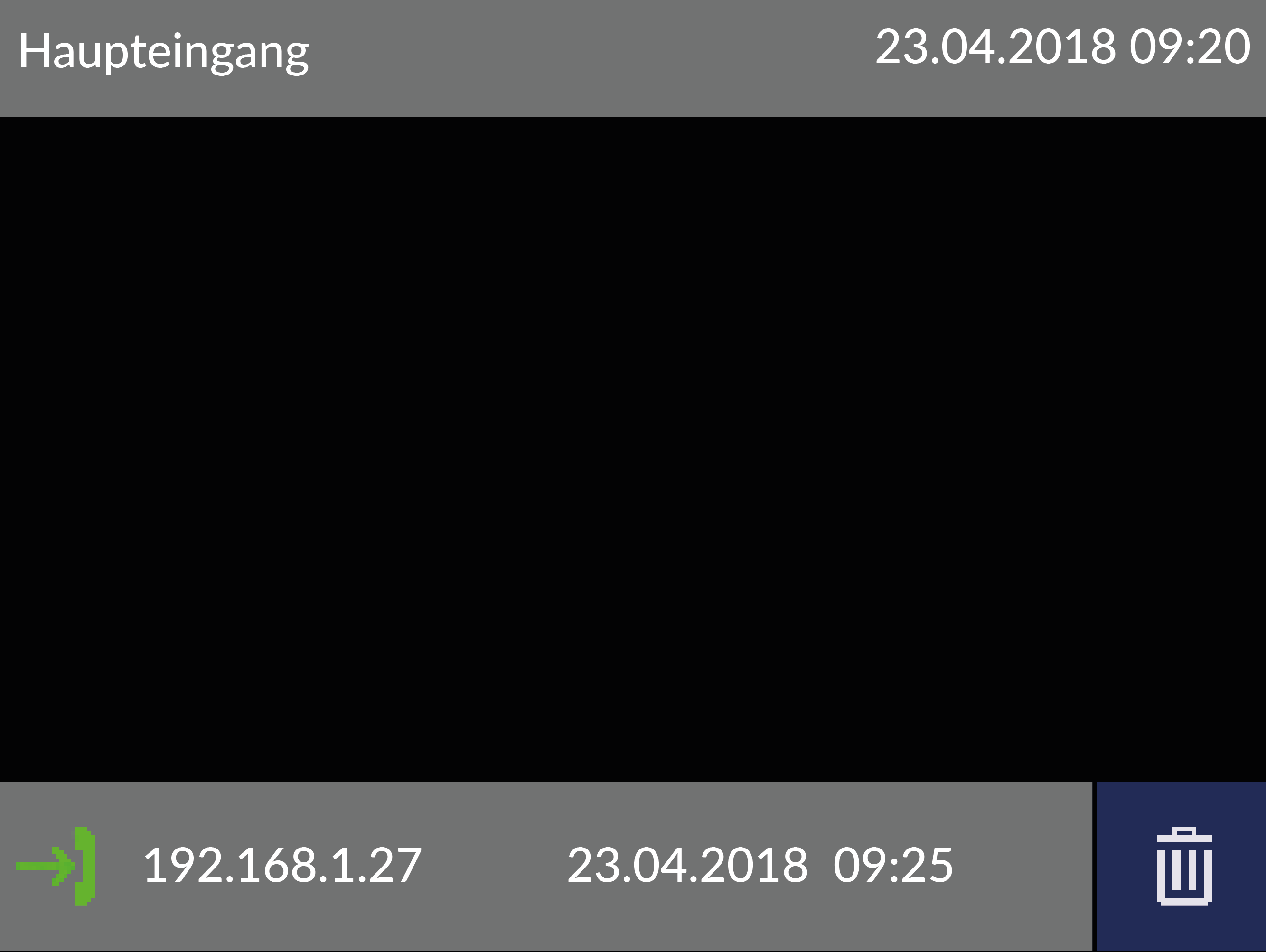

Placeholder image
Kontakt aus Anrufliste löschen

Reinigung

Placeholder image ACHTUNG!  Funktionsverlust durch Kurzschluss und Korrosion.
Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie die Außen mit einem trockenen oder angefeuchteten Tuch.
Placeholder image ACHTUNG!  Beschädigung des Gerätes
Aggressive und kratzende Reinigungsmittel beschädigen die Oberfläche. Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel. Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.

Konformität

Placeholder image
Konformitätserklärungen sind abrufbar unter www.tcsag.de, Downloads, Handelsinformationen.

Entsorgungshinweise

Placeholder image
Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung.

Placeholder image
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.

Gewährleistung

Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.


Service

Fragen richten Sie bitte an unsere:

TCS HOTLINE 04194 9881-188
