Allgemeine HINWEISE

Diese Bedienungsanleitung ist Teil Ihres neuen TCS-Gerätes und gibt Ihnen wichtige Hinweise zu Gebrauch und Bedienung. Bitte lesen Sie die Anleitung vor Gebrauch sorgfältig durch.
Diese Bedienungsanleitung ist für folgende Geräte gültig:

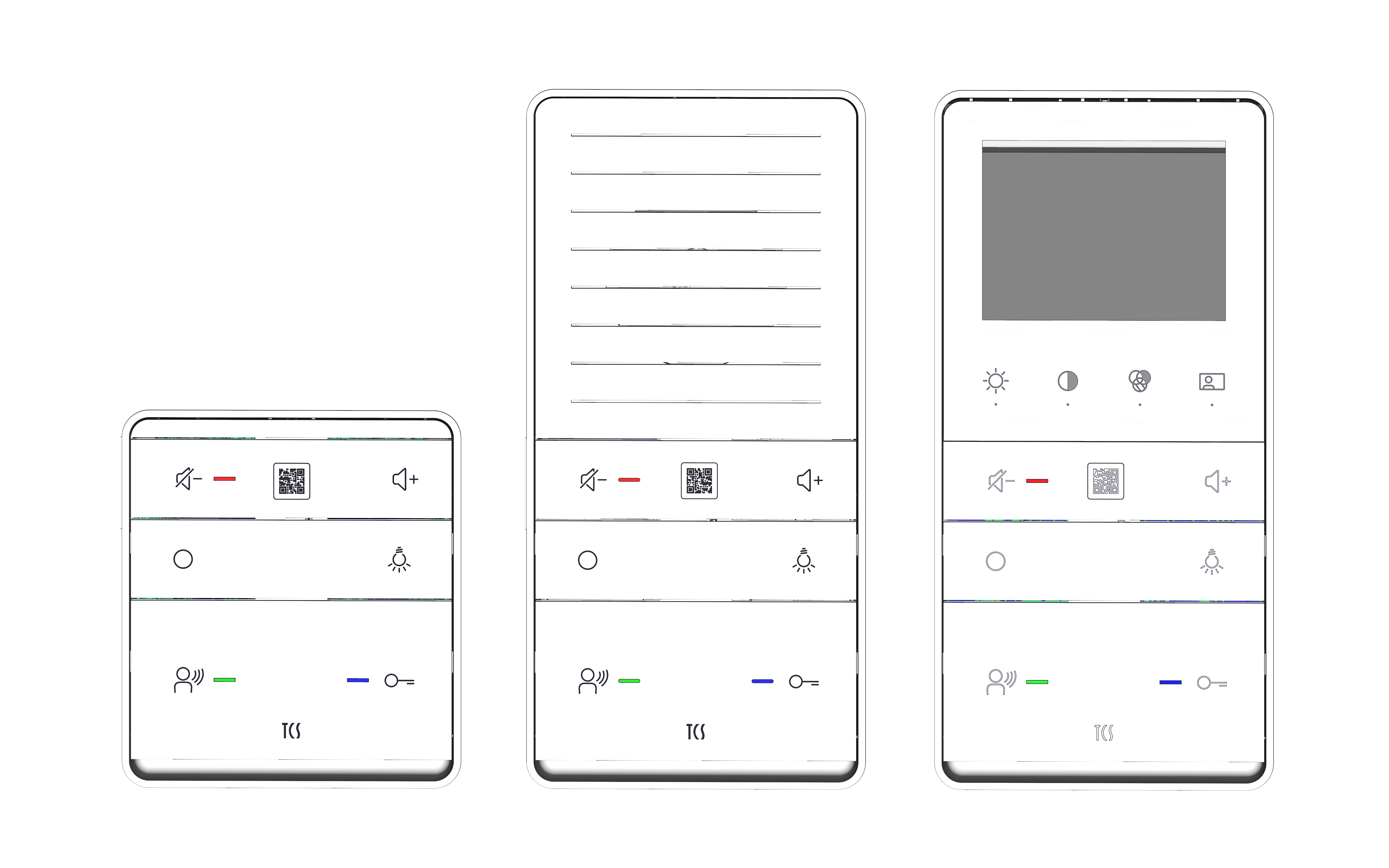

• ISW6031-0145 Freisprechgerät Audio Plus WS SDI | Hands-free device Audio Plus WS SDI
• ISW6010-0145 Freisprechgerät Audio Plus WS SDI | Hands-free device Audio Plus WS SDI
• IVW6511-0145 Freisprechgerät Video Plus WS SDI | Hands-free device Audio Plus WS SDI

Sicherheitshinweise

Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

Gewährleistung

Wir bieten eine vereinfachte Abwicklung von Gewährleistungsfällen an. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de. Die Gewährleistung erfolgt entsprechend den gesetzlichen Bestimmungen. Der Austausch des Gerätes im Fehlerfall muss durch Ihren Elektrofachmann erfolgen.

Entsorgung

Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung. Die Verpackung ist recyclebar. Entsorgen Sie die Verpackungsteile getrennt in Sammelbehälter für Pappe und Papier bzw. Kunststoffe.

Service

Bei Fragen wenden Sie sich an die TCS HOTLINE.
Telefon 04194 9881-188 | E-Mail hotline@tcsag.de

IHRE INNENSTATION

1.	Smart Slot	10.	3,5 Zoll Display (8,9 cm)
2.	Funktionstaste	11.	Sensortaste Kontrast
3.	Leiser Taste (Ruf AUS)	12.	Sensortaste Farbe
4.	Anzeige Ruf-AUS rote LED	13.	Sensortaste Bildaufschalten
5.	Mikrofon	14.	Türöffneranzeige blaue LED
6.	Lauter Taste	15.	Türöffnertaste
7.	Lichtschalttaste	16.	Lautsprecher und Ambientebeleuchtung
8.	Lautsprecher	17.	Ruf-/Sprechenanzeige grüne LED
9.	Sensortaste Helligkeit	18.	Sprechentaste

LED-Anzeigen

rote LED

Aus

• Ruf AUS deaktiviert

Leuchtet

• Ruf AUS aktiviert
  Eingehende Anrufe werden akustisch nicht signalisiert.

Blitzt

• Rufumleitung ist aktiviert

Blinkt

• Eine Nachricht wurde auf dem Nachrichtenspeicher gespeichert.

Austastend

• Rufumleitung aktiviert

grüne LED

Aus

• Gerät in Bereitschaft

Leuchtet

• Eingehender Tür- oder Internruf. Es besteht eine aktive Sprechverbindung

Blinkt 3x

• Sprachkanal belegt

Blinkt

• Nachrichtenspeicher bereit eine Ansage aufzunehmen

Blitzt

• Funktion Nachrichtenspeicher aktiviert

blaue LED leuchtet

Aus

• Türöffner in Bereitschaft

Leuchtet

• Türöffnerautomatik aktiviert

Leuchtet 3s

• Türöffner wird ausgelöst

Alle LEDs leuchten

• Ruftonauswahl aktiviert

Alle LEDs blitzen

• Fehleranzeige

Ambientebeleuchtung

Leuchtet blau

• Die Ambientebeleuchtung ist de- und aktivierbar. In der Werkseinstellung ist die Ambientebeleuchtung aktiviert.

Blinkt blau

• Die Ambientebeleuchtung signalisiert einen eingehenden Tür- oder Internruf. Die Funktion kann nur durch einen Elektriker de- oder aktiviert werden.

Leuchtet 3 s grün

• Der Smartstick wurde von der Innenstation erkannt.

Blinkt orange

• Der Smart Stick ist im Konfigurationsmodus.

Bedienelemente Kurzübersicht

 Leiser Taste und Ruf AUS

• Rufton deaktivieren, 8 s drücken
• Rufton aktivieren, kurz drücken
• Lautstärke für Rufton und Sprechen verringern, kurz drücken, in 8 Stufen einstellbar
• Ruftonauswahl: kurz drücken, einen Rufton zurückspringen
• Ruftonauswahl beenden, 4 s drücken

 Lauter Taste

• Rufton aktivieren, kurz drücken
• Lautstärke für Rufton und Sprechen erhöhen, kurz drücken, in 8 Stufen einstellbar
• Ruftonauswahl: kurz drücken, einen Rufton vorwärts springen
• Ruftonauswahl aktivieren, 8 s drücken

 Funktionstaste

• Auslösen von Sonderfunktionen z.B.: Steuerfunktion, Türöffnerautomatik, Rufumleitung an eine zweit Innenstation, Internruf
Diese alternativen Einstellungen können nur von Ihrem Elektrofachmann vorgenommen werden
• Ruftonauswahl für Internruf
• Löschen von Nachrichten auf dem Nachrichtenspeicher

 Lichtschalttaste

• Schalten z.B. des Flurlichts
Wenn im Gebäude installiert
• Ruftonauswahl für Etagenruf
• Ambientebeleuchtung de-/aktivieren, 3 s drücken
• Abhören von Nachrichten
• Alternative Funktionen (Steuerfunktion, Internruf)
Diese alternativen Einstellungen können nur von Ihrem Elektrofachmann vorgenommen werden
• Abhören von Nachrichten, 4 s drücken

 Sprechentaste

• Gespräch annehmen und beenden, kurz drücken bei eingehenden Ruf
• Nachrichtenspeicher Modus 1 aktivieren, 12 s drücken
• Nachrichtenspeicher Modus 2 aktivieren, 16 s drücken
• Nachrichtenspeicher deaktivieren, 8 s drücken
• Ruftonauswahl für Türruf 2 (zweite Außenstation)

 Türöffnertaste

• Auslösen des Türöffners, kurz drücken
• Lichtschaltfunktion auslösen, wenn diese in der Außenstation aktiviert ist
Diese alternativen Einstellungen können nur von Ihrem Elektrofachmann vorgenommen werden
• Ruftonauswahl für Türruf 1 (erste Außenstation)
• Aufnahme Nachrichtenspeicher starten, 4 s drücken
• Aufnahme Nachrichtenspeicher beenden, kurz drücken

 Sensortaste Bildtaste

• Videobild einer Außenstation aufrufen oder zwischen verschiedenen Kameras umschalten

 Sensortaste Farbsättigung

• Einstellen der Farbe Videobild, einstellbar in 8 Stufen

 Sensortaste Helligkeit

• Einstellen der Helligkeit Videobild, einstellbar in 8 Stufen

 Sensortaste Kontrast

• Einstellen des Kontrast Videobild, einstellbar in 8 Stufen

Benutzereinstellungen

Gesprächslautstärke

Die Gesprächslautstärke ist während einer bestehenden Sprechverbindung in 8 Stufen veränderbar. Drücken Sie wiederholt die Lauter bzw. die Leiser Taste bis Sie die gewünschte Gesprächslautstärke eingestellt haben.

Ruftonlautstärke

Es darf keine Sprechverbindung bestehen.

• Drücken Sie wiederholt die Lauter bzw. die Leiser Taste bis Sie die gewünschte Ruftonlautstärke eingestellt haben. Der Rufton wird in aktueller Ruftonlautstärke wiedergegeben und automatisch gespeichert.

Rufton ändern

Sie können aus 13 verschiedenen Ruftönen auswählen.
Es darf keine Sprechverbindung bestehen.

• Drücken Sie die Lauter Taste ca. 8 s. Alle LEDs leuchten und ein Quittungston ertönt.
• Wählen Sie die Ruftonart durch Drücken der entsprechende Taste aus:

• Türöffnertaste für Türruf 1 (Ruf der Hauptaußenstation)
• Sprechentaste für Türruf 2 (Ruf einer zweiten Außenstation)
• Funktionstaste für Internruf (Ruf von Innenstation zu Innenstation)
• Lichtschalttaste für Etagenruf (Ruf beim Betätigen des Etagentasters an der Wohnungstür)

• Drücken Sie die Lauter bzw. die Leiser Taste so oft, bis der gewünschte Rufton ertönt.
• Drücken Sie die Leiser Taste, um die Ruftonauswahl zu beenden. Alternativ wird die Ruftonauswahl nach 8 s automatisch beendet.

Ambientebeleuchtung

Werksseitig ist die Ambientebeleuchtung aktiviert.

• Drücken Sie die Lichtschalttaste für 3 s, um die Ambientebleuchtung zu de-/aktivieren.

Rufton de-/aktivieren

• Drücken Sie die Leiser Taste 8 s. Der Rufton ist deaktiviert und die rote LED leuchtet.
• Drücken Sie kurz die Leiser oder Lauter Taste. Der Rufton ist aktiviert und die rote LED erlischt.

Bedienung

Türruf von der Außenstation annehmen

Ein Rufton und das Leuchten der grünen LED signalisieren einen Ruf von der Außenstation.

• Drücken Sie kurz die Sprechentaste, um das Gespräch anzunehmen.
• Drücken Sie kurz die Sprechentaste erneut, um das Gespräch zu beenden. Drücken Sie alternativ die Türöffnertaste. Der Türöffner wird ausgelöst und das Gespräch nach 4 s beendet. Eine automatische Gesprächsabschaltung erfolgt nach 2 min.

Internruf annehmen

Ein Rufton und das Leuchten der grünen LED signalisieren einen Ruf von einer Innenstation.

• Drücken Sie kurz die Sprechentaste, um das Gespräch anzunehmen.
• Drücken Sie kurz die Sprechentaste erneut, um das Gespräch zu beenden.

Tür öffnen

• Drücken Sie kurz die Türöffnertaste. Die blaue LED leuchtet und der Türöffner wird ausgelöst.

Licht schalten

Bei einem eingehenden Türruf oder einer bestehenden Sprechverbindung können Sie das Licht (z.B. Treppenlicht) einschalten.

• Drücken Sie kurz die Lichttaste. Das Licht wird eingeschaltet.

Nachrichtenspeicher

Während eines laufenden Gesprächs kann der Nachrichtenspeicher nicht genutzt und aktiviert werden.

Der Nachrichtenspeicher kann in zwei verschiedenen Modi betrieben werden.

Modus 1

• Eine Nachricht wird von der Innenstation für den Besucher an der Außenstation gespeichert.
• Bei Türruf an der Außenstation wird eine zuvor gespeicherte Nachricht über die Abwesenheit des Bewohners, Nutzers oder Firma der gerufenen Wohnung bzw. Innenstation abgespielt.
• Der Besucher erhält nicht die Möglichkeit seinerseits eine Nachricht für den/die Abwesenden/Firma auf den Nachrichtenspeicher zu hinterlassen.

Modus 2

• Bei Türruf an der Außenstation wird eine zuvor gespeicherte Nachricht über die Abwesenheit des Bewohners, Nutzers oder Firma der gerufenen Wohnung/Innenstation abgespielt.
• Der Besucher erhält danach die Möglichkeit seinerseits eine Nachricht für den/die Abwesenden/Firma zu hinterlassen. Dieser kann die Nachricht an der Innenstation abhören.

Nachrichtenspeicher aktivieren bzw. deaktivieren

Modus 1 aktivieren:

• Drücken Sie 12 s die Sprechentaste. Es ertönt ein Signalton und die grüne LED blitzt.

Modus 2 aktivieren:

• Drücken Sie 16 s die Sprechentaste. Nach 12 s ertönt ein Signalton, nach 16 s ertönen 2x Signalton und die grüne LED blitzt.

• Drücken Sie 8s die Sprechentaste. Es ertönt ein Signalton und die grüne LED blitzt. Die Funktion Anrufbeantworter ist aktiviert.
• Drücken Sie erneut 8s die Sprechentaste. Es ertönt ein Signalton und die grüne LED ist aus. Die Funktion Anrufbeantworter ist deaktiviert

Nachrichten werden in der Innenstation gespeichert und können bei Aktivierung der Anrufbeantworterfunktion wieder abgehört werden.

Ansagetext aufnehmen

• Drücken Sie 4s die Türöffnertaste. Es ertönt ein Signalton und die grüne LED blinkt.
• Sprechen Sie Ihren Ansagetext in das Mikrofon.
• Drücken Sie kurz die Türöffnertaste, um die Aufnahme zu beenden. Die grüne LED blitzt.

Die Sprachaufnahme wird automatisch nach 10 s beendet.

Nachricht auf den Anrufbeantworter sprechen

• Betätigen Sie die Klingeltaste an der Außenstation.
• Warten Sie 5 s. Der Ansagetext wird abgespielt.
• Sprechen Sie Ihre Nachricht auf den Anrufbeantworter.

Die Nachricht wird automatisch nach 20 s beendet. Max. 5 Nachrichten werden gespeichert. Die älteste Nachricht wird automatisch überschrieben.

Abhören und Löschen einer Nachricht

Die rote LED und die Ambientebeleuchtung blinken an der Innenstation. Eine Nachricht wurde gespeichert.

• Drücken Sie 4s die Lichttaste. Es ertönt ein Signalton und alle neuen Nachricht(en) werden nacheinander abgespielt.
• Drücken Sie 4 s die Lichttaste, um die aktuellste Nachricht erneut abzuhören.
• Drücken Sie erneut 4 s die Lichttaste, um die nächste Nachricht abzuhören.
• Wiederholen Sie den Schritt, um weitere Nachrichten abzuhören.
• Drücken Sie kurz die Funktionstaste nach dem Ende einer Nachricht. Die aktuelle Nachricht wird gelöscht.

Sind alle Nachrichten gelöscht oder abgehört, erlischt die rote LED und die Ambientebeleuchtung.

Nachrichten werden in der Innenstation gespeichert und können bei Aktivierung der Nachrichtenspeicherfunktion wieder abgehört werden.

Konfigurierbare Einstellungen

Nachfolgende Funktionen können nur durch Ihren Elektrofachmann konfiguriert und aktiviert werden:

Internruf auslösen und Internruf empfangen

Sie können eine weitere Innenstation rufen oder von dieser gerufen werden. Der Internruf kann auf die Funktions- oder Lichttaste programmiert werden.

• Drücken Sie kurz die Funktionstaste oder Lichtschalttaste. Ein Bestätigungston ist zu hören, wenn der Ruf sein Rufziel erreicht hat. Wird das Gespräch am gerufenen Gerät angenommen, wird eine Sprechverbindung aufgebaut.
• Drücken Sie kurz die Sprechentaste, um einen eingehenden Interruf anzunehmen.

Steuerfunktion für Zusatzfunktionen

Sie können mit der Funktionstaste Sonderfunktionen auslösen z.B. ein Garagentor öffnen.

Parallelruf

Bei einem eingehenden Tür-, Etagen- oder Internruf klingelt eine zweite Innenstation mit. Ein Rufton ist an beiden Innenstationen zu hören.

Rufumleitung

Ein ankommender Ruf wird an eine zweite Innenstation weitergeleitet.

• Drücken Sie kurz die Funktionstaste. Die rote LED blinkt. Die Rufumleitung ist aktiviert.
• Drücken Sie erneut kurz die Funktionstaste. Die rote LED erlischt. Die Rufumleitung ist deaktiviert.

Etagentüröffnerfunktion

Wird der Etagenruf an der Etagentür betätigt, können Sie innerhalb von 30 Sekunden durch Drücken der Türöffnertaste die Etagentür anstelle der Haustür öffnen.

Türöffnerautomatik

Ein ankommender Türruf bewirkt unmittelbar das Öffnen der Tür, wenn diese Funktion aktiviert ist.

• Drücken Sie kurz die Funktionstaste. Die rote LED blinkt. Die Türöffnerautomatik ist aktiviert.
• Drücken Sie erneut kurz die Funktionstaste. Die rote LED erlischt. Die Türöffnerautomatik ist deaktiviert.
