Produktinformation

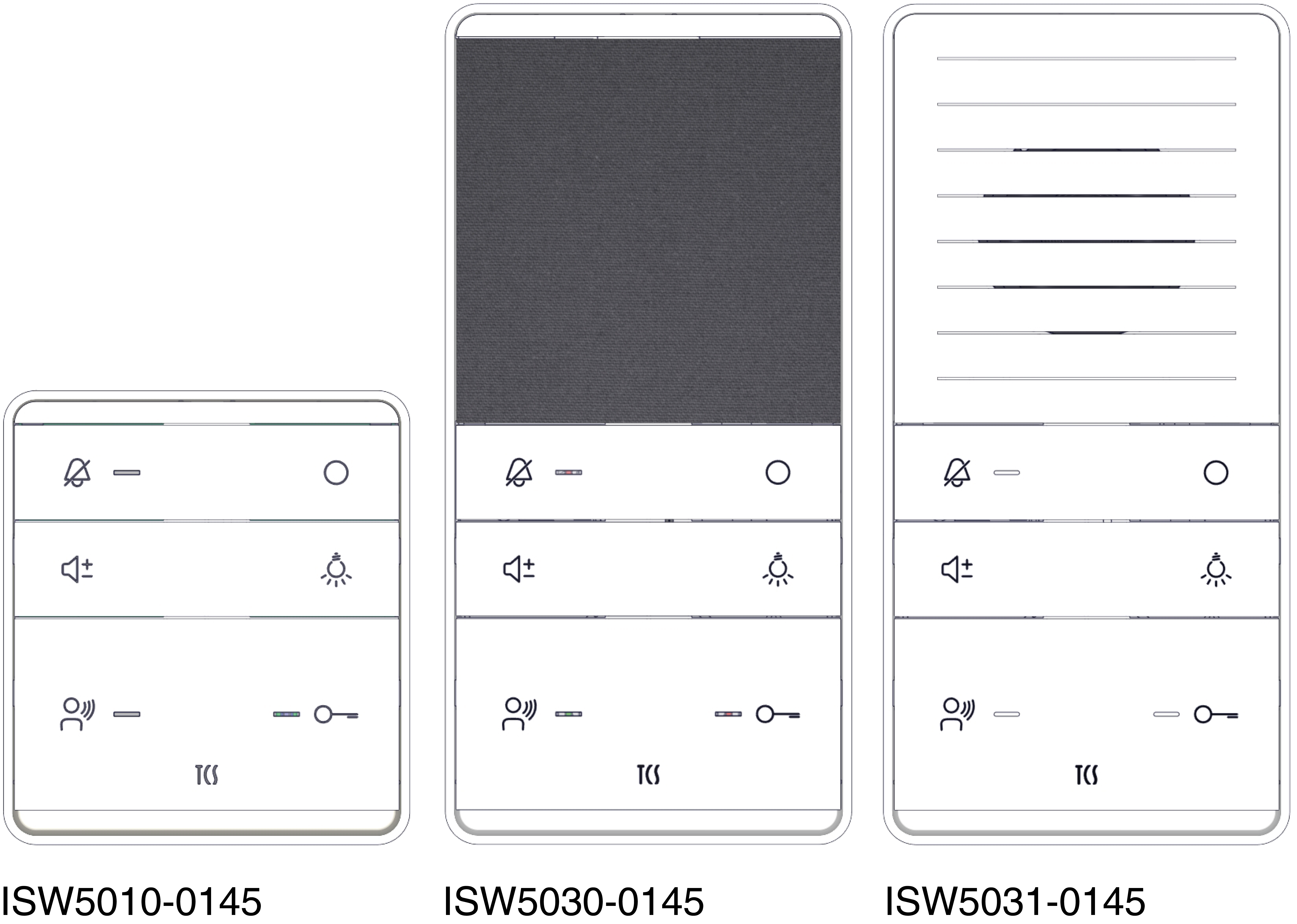

Audio und Audio PLUS-Innenstationen
Serie TASTA


ISW5010-0145 Audio | ISW5030-0145 Audio PLUS | ISW5031-0145 Audio PLUS

Placeholder image

Lieferumfang

1 x Audio-Innenstation
1 x Montageschale mit Anschlussklemme (5-polig)
      Produktinformation kurz
      Quickstart (Bedienungsanleitung)


Einleitung

Hinweise zur Produktinformation

Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.

Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.

Placeholder image Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar.
Placeholder image Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter www.tcsag.de verfügbar.

Verwendete Symbole für Warnhinweise

Symbol Signalwort Erläuterung
Placeholder image

GEFAHR!

Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.
Placeholder image

WARNUNG!

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
Placeholder image

VORSICHT!

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
Placeholder image

ACHTUNG!

Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten können.

Weitere Symbole und Kennzeichnungen

Placeholder image Wichtiger Hinweis
Placeholder image Handlungsschritt
Placeholder image Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
Placeholder image Aufzählung, Listeneintrag 1. Ebene
Placeholder image Aufzählung, Listeneintrag 2. Ebene
Placeholder image Erläuterung

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden.
Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein.

WARNUNG!  Lebensgefahr durch elektrischen Schlag.
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100.

Beachten Sie bei der Installation von Video-2-Draht:BUS-Anlagen die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem:
  • getrennte Führung von Starkstrom- und Schwachstromleitungen
  • Mindestabstand von 10 cm bei gemeinsamer Leitungsführung
  • Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen
  • Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durchmesser
  • vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden

Blitzschutzmaßnahmen

ACHTUNG!  Beschädigung des Gerätes durch Überspannung
Sichern Sie die Niederspannungsanlage gegen Überspannung.

Halten Sie die brandschutztechnischen Forderungen nach Leitungsanlagen-Richtlinie LAR ein.

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

Die Audio und Audio PLUS-Innenstationen der Serie TASTA sind Audio-Innenstationen zum Freisprechen. Die Audio-Innenstationen sind für den Betrieb in TCS-Audioanlagen und kombinierten Audio-/Videoanlagen geeignet. Die Geräte ISW5030-0145 und ISW5031-0145 sind mit optionaler Wiedergabe von lauten Tönen und Durchsagefunktion (auch bei abgeschalteten Rufton) ausgestattet.

Achtung!
Wird die Innenstation als Bestandteil einer sicherheitstechnischen Einrichtung einer baulichen Anlage eingesetzt, sind die geltenden bauordnungsrechtlichen Forderungen einzuhalten.
Die Innenstation erfüllt die nachstehenden Normen nicht:
  • für Elektroakustische Notfallwarnsysteme: DIN EN 60849, VDE 0828
  • für Brandmeldeanlagen: DIN VDE 0833, DIN 14675, EN 54
  • für Sprachalarmanlagen DIN VDE 0833-4, DIN EN 54-16 und DIN EN 54-24
  • für Alarmanlagen: Brandmeldeanlagen, Akustische Signalgeber EN 54-3, DIN VDE 0833-2 sowie EN 54-4 /A2, EN 12101-10, NFS 61940

  • Halten Sie die brandschutztechnischen Forderungen nach Leitungsanlagen-Richtlinie LAR ein. Verlegen Sie die Leitungen für die Feuerwehr-Durchsageeinheit so, dass der elektrische Funktionserhalt gemäß Feuerwiderstandsklasse E30 nach DIN 4102 Teil 12 gewährleistet ist.
  • Das Türtelefon selbst ist nicht für den elektrischen Funktionserhalt E30 ausgelegt.

Die Audio-Innenstationen sind für die Aufputzmontage, Montage auf Gerätedosen oder Tischmontage mit Tischzubehör ZIT5000-0030 geeignet.

Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung.

Nicht zulässiger Gebrauch

Warnung!
Nicht zulässig ist der Einsatz der Innenstation in einer Türsprechanlage,
  • die ersetzend für eine oder als Bestandteil einer Sprachalarmierungsanlage (SAA) an eine Brandmeldeanlage (BMA) angebunden ist,
  • die ersetzend für ein elektroakustisches Notfallwarnsystem (ENS) oder als dessen Bestandteil betrieben wird.
  • Die Innenstationen ISW5030-0145 und ISW5031-0145 dürfen nicht in Rufanlagen nach DIN VDE 0834 und EN50134 verwendet werden.
  • Entsprechend DIN 77800 muss eine gesonderte Notrufsicherung eingerichtet werden.
  • Die mit den zuvor genannten Innenstationen ausgestattete Anlage stellt keine Notrufanlage im Sinne vorgenannter Normen dar.
  • Die zuvor genannten Innenstationen dürfen nicht in lebensrettenden oder lebenserhaltenden Systemen eingesetzt werden.
  • Auch die Kombination mit Anlagenteilen, die vorgenannte Normen erfüllen, ist unzulässig.

Kurzbeschreibung

Geräteübersicht

ISW5031-0145


Placeholder image

Abb. 1: ISW5031-0145
1. Verriegelung 9. Sprechentaste

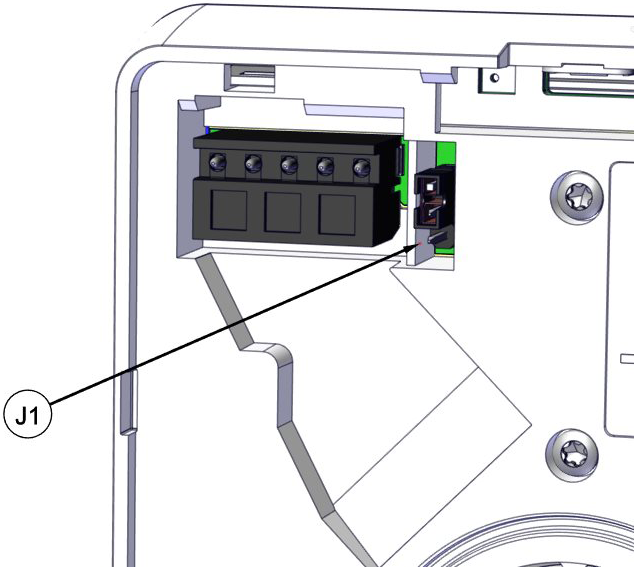

2. Steckbrücke für 2- oder 3-Drahtbetrieb 10. Lichttaste
3. Stiftleiste 11. Funktionstaste
4. Smart Slot 12. Lautstärketaste
5. Türöffnertaste 13. Anzeige Ruf AUS (LED rot)
6. Türöffneranzeige (LED blau) 14. Ruf AUS-Taste
7. Ambientebeleuchtung (LEDs blau) 15. Mikrofon
8. Ruf-/Sprechenazeige (LED grün) 16. Lautsprecher

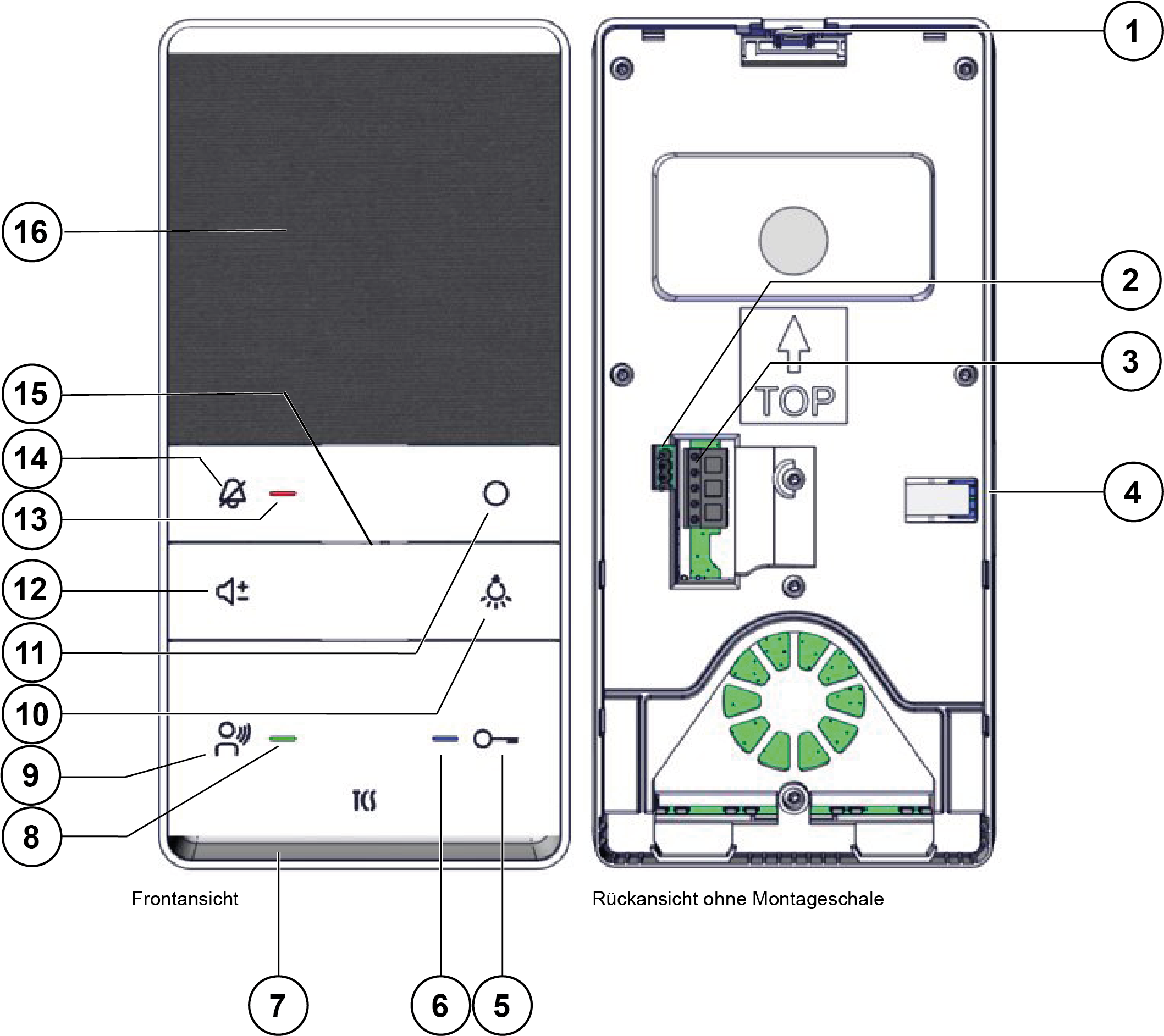

ISW5030-0145

Placeholder image

Abb. 2: ISW5030-0145
1. Verriegelung 9. Sprechentaste
2. Steckbrücke für 2- oder 3-Drahtbetrieb 10. Lichttaste
3. Stiftleiste 11. Funktionstaste
4. Smart Slot 12. Lautstärketaste
5. Türöffnertaste 13. Anzeige Ruf AUS (LED rot)
6. Türöffneranzeige (LED blau) 14. Ruf AUS-Taste
7. Ambientebeleuchtung (LEDs blau) 15. Mikrofon
8. Ruf-/Sprechenazeige (LED grün) 16. Lautsprecher

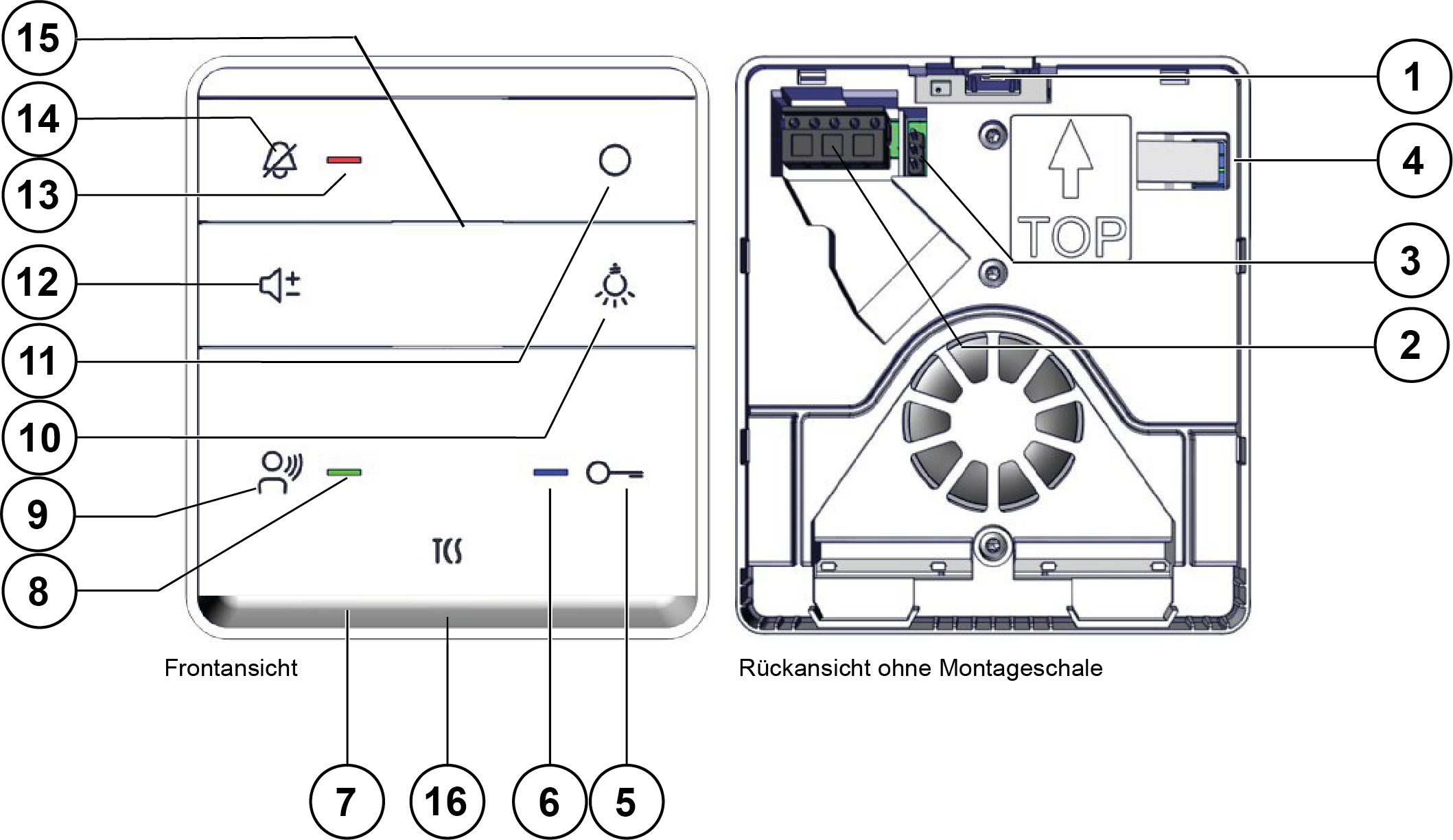

ISW5010-0145

Placeholder image

Abb. 3: ISW5010-0145
1. Verriegelung 9. Sprechentaste
2. Stiftleiste 10. Lichttaste
3. Steckbrücke für 2- oder 3-Drahtbetrieb 11. Funktionstaste
4. Smart Slot 12. Lautstärketaste
5. Türöffnertaste 13. Anzeige Ruf AUS (LED rot)
6. Türöffneranzeige (LED blau) 14. Ruf AUS-Taste
7. Ambientebeleuchtung (LEDs blau) 15. Mikrofon
8. Ruf-/Sprechenazeige (LED grün) 16. Lautsprecher

Anzeige- und Bedienelemente

Symbol Bezeichnung Funktion
Placeholder image Ruf AUS-Taste
  • Kurz drücken:Rufton deaktiviert
  • 8s lang drücken:Ruftonauswahl einleiten
  • kurz drücken:Ruftonauswahl beenden
  • Sprechen beenden bei Wechselsprechen fest programmiert
placeholder image Anzeige Ruf AUs (LED rot)
  • AN: Ruf AUS aktiviert
  • Aus: Ruf AUS deaktiviert
  • Blitzt: Rufumleitung aktiviert, Ruf AUS deaktiviert
  • Austastend: Rufumleitung aktiviert, Ruf AUS aktiviert
  • Summenfehleranzeige: alle LEDs blitzen
  • Ruftonauswahl: alle LEDs leuchten
placeholder image Lautstärketaste
  • Einstellen der Ruftonlautstärke, wenn keine Sprechverbindung besteht.
  • Einstellen der Sprachlautstärke bei bestehender Sprechverbin-dung.
placeholder image Sprechentaste
  • Kurz drücken: Gesprächsannahme, Sprechen aktivieren
  • 2 s lang drücken: Wechselsprechen für aktives Gespräch aktivieren (wird nach Beendigung des Gespräches wieder de-aktiviert)
  • Sprechen beenden
  • Ruftonauswahl: Türruf 2 von der Außenstation (Rufton > Rufton-AS)
placeholder image Ruf-/Sprechenanzeige (LED grün)
  • Aus: in Bereitschaft
  • Leuchtet: Anruf, Sprechen aktiv
  • Blinkt 3x: Sprachkanal belegt
  • Summenfehleranzeige: alle LEDs blitzen
  • Ruftonauswahl: alle LEDs leuchten
placeholder image Funktionstaste

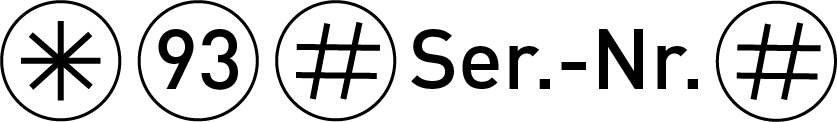

  • Steuerfunktion 8 senden, Internruf senden, Türöffnerautomatik ein / aus oder Rufumleitung ein / aus konfigurierbar
  • Ruftonauswahl: Internruf
placeholder image Lichttaste

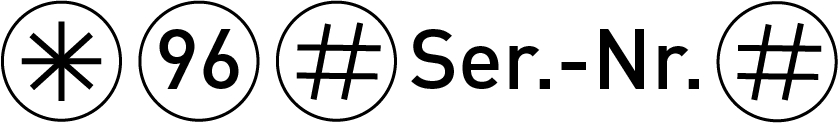

  • Licht schalten, Steuerfunktion 9 oder Internruf 2
  • Ruftonauswahl: Etagenruf (von der Wohnungstür)
  • Ambientebeleuchtung: 4 s drücken, um Ambientebeleuchtung zu de-/ aktivieren
placeholder image Türöffnertaste
  • Tür öffnen
  • Lichtschaltfunktion auslösen, wenn Lichtschaltfunktion in der Außenstation aktiviert ist.
  • Sprechen beenden: Sprechverbindung wird nach 4 s beendet
  • Ruftonauswahl: Türruf 1 von der Außenstation (Rufton <= Rufton-AS)
placeholder image Türöffneranzeige
  • Aus: Türöffner in Bereitschaft
  • Leuchtet: Türöffnerautomatik aktiviert
  • Leuchtet 3 s: Tür wird geöffnet
  • Summenfehleranzeige: alle LEDs blitzen
  • Ruftonauswahl: alle LEDs leuchten
placeholder image Ambientebeleuchtung
  • Aus: vorübergehend (manuell) oder dauerhaft abgeschaltet
  • Leuchtet: vorübergehend (manuell) oder dauerhaft eingeschaltet
  • Blinkt: Anzeige Anruf, wenn konfiguriert

Technische Daten

ISW5010-0145 ISW5030-0145 ISW5031-0145
Versorgungssapnnung +24 V ± 8 % (TCS:BUS Versorgungs- und Steuergerät)
Eingangsstrom 2-Draht I(a in Ruhe) = 1,90 mA I(a in Ruhe) = 2,00 mA I(a in Ruhe) = 2,00 mA
???????? I(a max) = 74 mA I(a max) = 74 mA
3-Draht I(a in Ruhe) = 0,16 mA I(a in Ruhe) = 0,20 mA I(a in Ruhe) = 0,20 mA
I(P in Ruhe) = 1,68 mA I(P in Ruhe) = 1,80 mA I(P in Ruhe) = 1,80 mA
I(Pmax) = 103,0 mA I(Pmax) = 75,0 mA I(Pmax) = 75,0 mA
Schutzart IP30
zulässige Umgebungstemperatur (in C°) - 5…+ 40 °C
Gehäuse Kunststoff ASA, weiß glänzend
Abmaße Höhe in mm 105 195 195
Breite in mm 94 94 94
Tiefe in mm 21 22,7 21
in g 105 188 188

Max. Anzahl im 2-Drahtbetrieb (a und b)

Bei Verwendung von Versorgungs- und Steuergerät ISW5010 ISW5030 ISW5031
BVS20-SG, 1 Strang 20 18 18
BVS20-SG + NGV1011, 1 Strang 20 18 18
VBVS05-SG, 1 Strang 20 20 20
VBVS05-SG + NGV1011 - 20 20

Max. Anzahl im 3-Drahtbetrieb (a, b und P)

Bei Verwendung von Versorgungs- und Steuergerät ISW5010 ISW5030 ISW5031
BVS20-SG, 1 Strang 20 20 20
BVS20-SG + NGV1011, 1 Strang 90 90 90
VBVS05-SG, 1 Strang 90 60 60
VBVS05-SG + NGV1011 - 90 90

Montage und Installation

Montagehöhe

Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem Boden).


Montageschale montieren ISW5030 und ISW5031

Die Montageschale kann direkt an eine Wand oder auf eine Unterputzdose geschraubt werden.

Unterputzdose

  1. Positionieren Sie die Kabeldurchführung über der Unter-putzdose.
  2. Montieren Sie die Montageschale mit geeigneten Schrauben an der Unterputzdose.

Wandmontage

  1. Zeichnen Sie mit Hilfe der Montageschale die Bohrlöcher an.
  2. Fertigen Sie die Bohrungen an.
  3. Setzen Sie geeignete Dübel in die Bohrlöcher ein.
  4. Führen Sie das Anschlusskabel durch die Kabeldurchführung.
  5. Befestigen Sie die Montageschale mit 4 geeigneten Schrauben an der Wand.
Beachten Sie die Einbaulage der Montageschale. Die Einbaulage ist auf der Montageschale durch einen Pfeil und die Bezeichnung TOP markiert.

Placeholder image
Montage auf Hohl- oder Unterputzdose
Placeholder image
Montage mittels Dübel an der Wand

Montageschale montieren ISW5010

Die Montageschale kann direkt an eine Wand oder auf eine Unterputzdose geschraubt werden.

Unterputzdose

  1. Setzen Sie eine Unterputzdose zum Unterbringen der Kabel.
  2. Bohren Sie ein max. Ø 4 mm Loch durch die Markierung auf der Montageschale (1).
  3. Schrauben Sie die Montageschale an der Unterputzdose fest.

Wandmontage

  1. Richten Sie die Montageschale an der Wand aus.
  2. Zeichnen Sie mit Hilfe der Montageschale die Bohrlöcher an.
  3. Fertigen Sie die Bohrungen an.
  4. Setzen Sie in die Bohrlöcher geeignete Dübel ein.
  5. Führen Sie das Anschlusskabel durch die Kabeldurchführung.
  6. Befestigen Sie die Montageschale mit geeigneten Schrauben an der Wand.
Beachten Sie die Einbaulage der Montageschale. Die Einbaulage ist auf der Montageschale durch einen Pfeil und die Bezeichnung TOP markiert.
Placeholder image

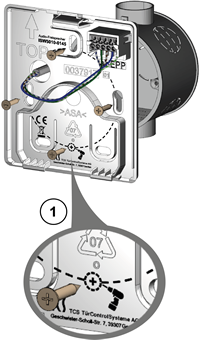

Montageschale auf UP-Dose montieren
Placeholder image
Montageschale auf Wand montieren

Montageplatte montieren ISW5010

Die Montageplatte für die Montage auf UP-Dose ist als Zubehör erhältlich.
  1. Setzen Sie eine Unterputzdose zum Unterbringen der Kabel.
  2. Schrauben Sie die Montageplatte an der Unterputzdose fest.

Beachten Sie die Einbaulage der Montageschale. Die Einbaulage ist auf der Montageschale durch einen Pfeil und die Bezeichnung TOP markiert.
Placeholder image
Montageplatte auf UP-Dose montieren

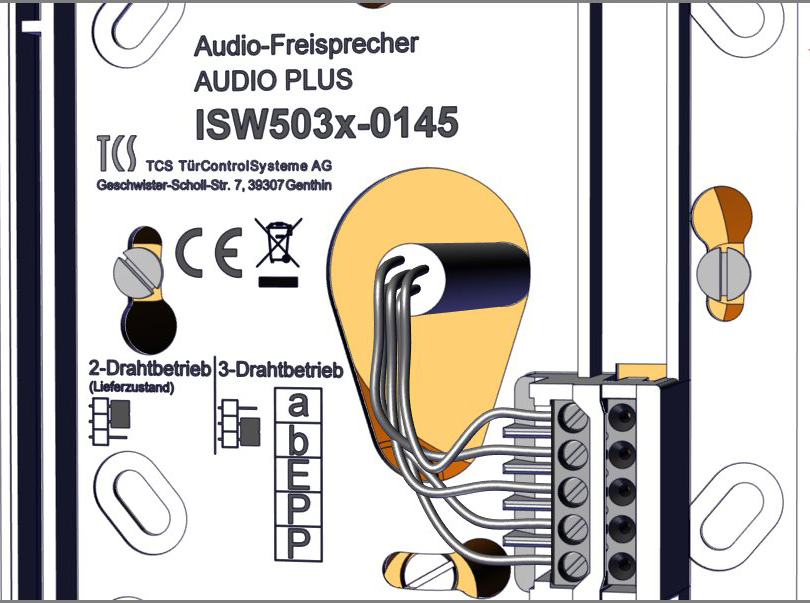

Leitungen anschließen

Anschlussleitungen

Zulässiger Querschnitt (Durchmesser): 0,08 … 0,82 mm2 (Ø 0,32 … 1,0 mm)
Max. Anzahl Drähte pro Klemmenkontakt: 2 x 0,8 mm oder 3 x 0,6 mm
  1. Schließen Sie weitere Adern mit Hilfsklemmen an.
  2. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt.

  1. Minimieren Sie die Länge der Leitungen oberhalb der Mon-tageschale, um die Leitungen beim Aufrasten des Gerätes nicht einzuklemmen.
  2. Schließen Sie die Leitungen gemäß Beschriftung auf der Montageschale an: a b E P P (ISW5030 und ISW5031 von oben nach unten und ISW5010 von links nach rechts).

ACHTUNG!  Beschädigung des Gerätes
Verwenden Sie einen kleinen Schraubendreher zum Anschließen der Leitungen, um das Gerät nicht zu beschädigen.

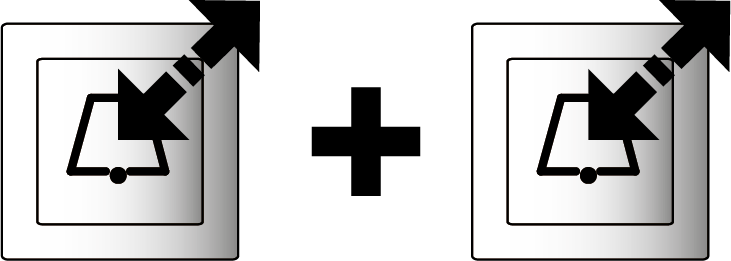

Etagentaster anschließen

  1. Schließen Sie den Etagentaster an die Klemmen E und P an.
Alternativ können Sie den Etagentaster an die Klemmen a und E anschließen. Stellen Sie dabei sicher, dass die a-Ader des Versorgungs- und Steuergerätes an der a-Klemme der Innenstation angeschlossen ist.

Placeholder image
Leitungen anschließen ISW5030 und ISW5031

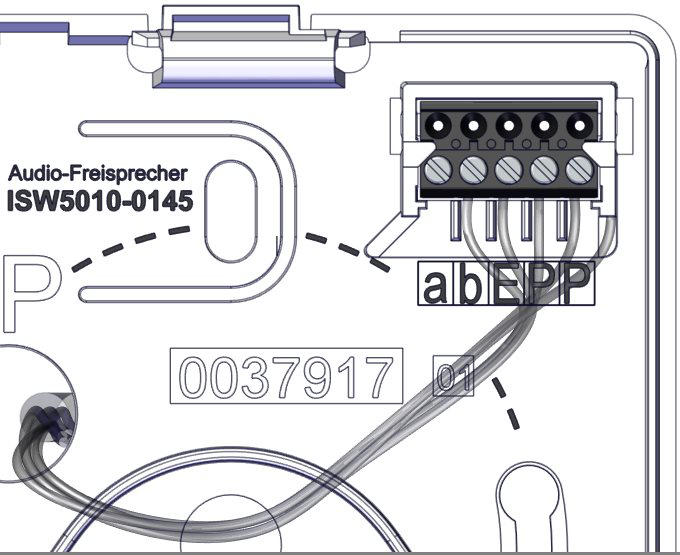

Placeholder image
Leitungen anschließen ISW50101

a TCS:BUS a
b TCS:BUS b
E Etagenruftaster
P +26 V DC Versorgungsspannung
P +26 V DC Versorgungsspannung (Anschluss Etagentaster)

Schaltungsbeispiel

Placeholder image

Placeholder image Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter www.tcsag.de verfügbar.

Gerätemontage

Gerät aufrasten

  1. Setzen Sie das Gerät auf die beiden Rastwinkel an der Unterseite der Montageschale auf (1).
  2. Rasten Sie das Gerät oben mit leichtem Druck ein (2).

Placeholder image
Gerät aufrasten (Bsp.: ISW5010)

Gerät demontieren

  1. An der Oberseite des Gerätes befindet sich eine rechteckige Entriegelungsöffnung. Führen Sie einen kleinen Schraubendreher gerade und mit leichtem Druck in diese Öffnung ein (1).
  2. Ziehen Sie das Gerät an der Oberseite nach vorn. Heben Sie das Gerät aus den Rastwinkeln an der Unterseite heraus (2).

Placeholder image
Gerät öffnen (Bsp.: ISW5010)

Inbetriebnahme

  1. Installieren Sie die Geräte der Anlage vollständig.
  2. Prüfen Sie alle Adern gegeneinander auf Kurzschluss.

Besteht ein Kurzschluss zwischen zwei von drei Adern (a, b oder P), schaltet das Versorgungs- und Steuergerät keine TCS:BUS-Spannung auf.

  1. Schalten Sie die Netzspannung ein.

Funktioniert der Etagentaster nicht, prüfen Sie, ob er an der a-Ader des Versorgungs- und Steuergerätes angeschlossen ist.

Fehlererkennung und -anzeige

Fehler werden sofort nach dem Erkennen des Fehlers durch Blitzen angezeigt. Beim Drücken einer beliebigen Taste des Gerätes wird ein Fehlerton ausgegeben. Die optische Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt wurde.

Fehlerursache Anzeige Fehlermodus Fehlerton Beseitigung
a- und P-Ader vertauscht oder kurzgeschlossen alle LEDs blitzen
Placeholder image a- und P-Ader tauschen oder Kurzschluss beseitigen, Gerät geht wieder in Ruhemodus
a- oder M-Ader: nicht angeschlossen oder nicht versorgt Placeholder image a-Ader anschließen oder Stromversorgung prüfen, Gerät geht wieder in Ruhemodus
Taste klemmt (länger als 15 s gedrückt) Placeholder image a- Ader anschließen

Einstellungen

Voreingestellte Zeiten

Sprechzeit max. 2 min
Timeout Rufunterdrückung 4 min
Blinkdauer der grünen LED, wenn Sprachkanal belegt nach Aufbau der Sprechverbindung 6 s 3 x Blinken
Internbereitschaftszeit, wenn Gerät ruft oder gerufen wird ca. 30 s

2-Draht / 3-Drahtbetrieb ISW5030 und ISW5031

2-Drahtbetrieb (Lieferzustand)

Die Steckbrücke J1 ist für den 2-Drahtbetrieb eingerichtet.
Placholder image 2-Drahtbetrieb (Lieferzustand)


3-Drahtbetrieb

  1. Stecken Sie die Steckbrücke J1 auf die beiden unteren Kontakte oder entfernen Sie die Steckbrücke J1.

Placeholder image 3-Drahtbetrieb

Placeholder image

J1 Steckbrücke

2-Draht/ 3-Drahtbetrieb ISW5030-0145 und ISW5031-0145

2-Draht / 3-Drahtbetrieb ISW5010

2-Drahtbetrieb (Lieferzustand)

Die Steckbrücke J1 ist für den 2-Drahtbetrieb eingerichtet.
Placeholder image 2-Drahtbetrieb (Lieferzustand)


3-Drahtbetrieb

  1. Stecken Sie die Steckbrücke J1 auf die beiden unteren Kontakte oder entfernen Sie die Steckbrücke J1.

Placholder image 3-Drahtbetrieb

Placeholder image

J1 Steckbrücke

2-Draht/ 3-Drahtbetrieb ISW5010-0145

Konfiguration

Konfigurationsmöglichkeiten

Funktion Manuell TCSK configoTM
ab Version 1.13.0.xx
Werkseinstellung
Ruftonlautstärke ISW503x X X Stufe 4 von 8
Sprachlautstärke ISW503x X X Stufe 3 von 8
Ruftonlautstärke ISW5010 X X Stufe 5 von 8
Sprachlautstärke ISW5010 X X Stufe 7 von 8
Ruftöne für Türrufe, Internrufe und Etagenrufe auswählen X X Türruf 11
Internruf 7
Etagenruf 3
Rufton für Türruf 2 X X wie Türruf 1
Seriennummer für 1. Parallelzuordnung X X 1000000 deaktiviert
Seriennummer für 2. Parallelzuordnung X 1000000 deaktiviert
Belegung Funktionstaste: Steuerfunktion 8, Türöffnerautomatik, Internruf oder Rufumleitung X X Steuerfkt. 8
Belegung Lichttaste: Lichtfunktion, Steuerfunktion 9 oder Internruf 2 X X Licht
Gesprächsaufschaltung nach Internruf ein / aus X AUS
Rufton <= Rufton-AS X Klingelton 11
Audio-AS-Grenze ändern X AS-Grenze = 0
Rufton > Rufton-AS X wie AS=0
Internruf X Klingelton 7
Etagenruf X Klingelton 3
Ruftonunterdrückung X AUS
Ruftonauswahl sperren X AUS
Ambientebeleuchtung manuell sperren ein / aus X AUS
Ambientebeleuchtung im Ruhezustand ein / aus X X AN
Ambientebeleuchtung zusätzlich als Rufanzeige X AN
Etagentüröffner ein / aus X AUS
Wechselsprechen aktivieren X Freisprechen
Umschalten Gesprächslautstärke für Tür und Internsprechen gemeinsam verstellen / Gesprächslautstärke für Tür und Internsprechen separat verstellen X gemeinsam
Immer langes Türöffnerprotokoll senden X AUS
Tür öffnet bei aktivierter Türöffnerautomatik mit 5 Sekunden Verzögerung X AUS
Sprechzeit unendlich X AUS
Werkseinstellung laden X

Programmieren mit dem Servicegerät TCSK

Placeholder image Ausführliche Informationen finden Sie im Handbuch bzw. in der Kurzbedienungsanleitung. Klicken Sie auf die nachfolgenden Links, um das Handbuch bzw. die Kurzbedienungsanleitung zu öffnen:
  1. Verwenden Sie die Befehle „9“ für das Konfigurieren (siehe Handbuch Servicegerät TCSK).
Wechselsprechgeräte suchen Placeholder image

Funktionstaste:
Rufumleitung Placeholder image

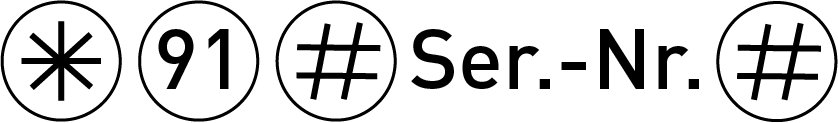

Türöffnerautomatik Placeholder image

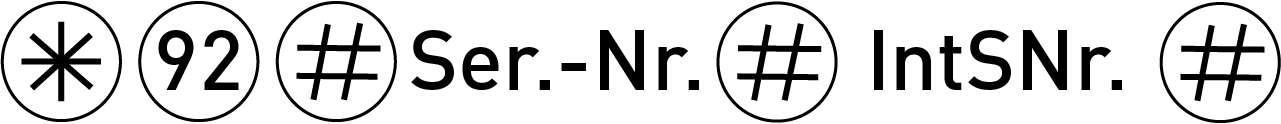

Internruf Placeholder image
Steuerfunktion 8 Placeholder image
Lichtschalttaste:
Internruf 2 Placeholder image
Steuerfunktion 9 Placeholder image
Lichtschalten Placeholder image

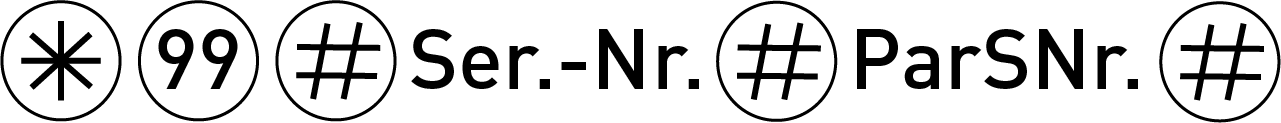

Parallelruf einschalten Placeholder image

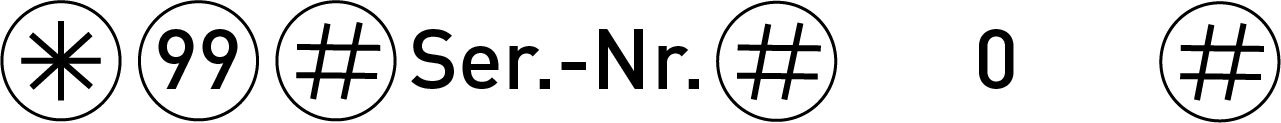

Parallelruf ausschalten Placeholder image

Ser.-Nr. = die Seriennummer der neu zu konfigurierenden Innenstation
ParSNr. = die Seriennummer der Innenstation, zu der die neu zu konfigurierende Innenstation zugeordnet wir


Bedienung

Ruf annehmen

Ein Rufton und das Leuchten der grünen LED signalisieren einen Ruf:

  1. Drücken Sie kurz die Sprechentaste, um das Gespräch anzunehmen. Dritte können das Gespräch nicht mithören.
  2. Drücken Sie erneut kurz die Sprechentaste, um das Gespräch zu beenden.

Tür öffnen

  1. Drücken Sie die Türöffnertaste, um den Türöffner auszulösen. Das Gespräch wird automatisch nach 4 Sekunden beendet.

Wechselsprechen

Wechselsprechen aktivieren / deaktivieren

  1. Drücken Sie die Sprechentaste länger als 2 Sekunden, um während der Sprechverbindung auf Wechselsprechen umzuschalten.
  2. Wiederholen Sie den Schritt, um Wechselsprechen zu deaktivieren.

Wechselsprechen

  1. Drücken Sie die Sprechentaste, um mit dem Besucher an der Außenstation zu sprechen.
  2. Lassen Sie die Sprechentaste los, um den Besucher an der Außenstation zu hören.
  3. Drücken Sie die Ruf AUS-Taste, um das Gespräch zu beenden.

Lautstärken einstellen

Die Lautstärken sind jeweils in 4 Stufen einstellbar.

Lautstärke Sprache

  1. Bei bestehender Sprechverbindung: Drücken Sie die Lautstärketaste so oft, bis die gewünschte Lautstärke eingestellt ist.

Lautstärke Rufton

  1. Wenn keine Sprechverbindung besteht: Drücken Sie die Lautstärketaste so oft, bis die gewünschte Lautstärke eingestellt ist.
    Der Rufton wird in der eingestellten Lautstärke wiedergegeben.

Ruftonauswahl

Für 4 verschiedene eingehende Rufe (Türrufe 2 verschiedener Außenstationen, Etagenruf, Internruf) können verschiedene Ruftöne ausgewählt werden.

1 Sprechverbindung beenden. Ruf AUS-Taste ca. 8 s lang gedrückt halten. Alle LEDs leuchten und ein Quittungssignal ertönt, die Ruftonauswahl ist aktiviert.
Durch Drücken der folgenden Tasten kann ein Rufton gewählt werden. Sie können aus 13 Tönen wählen.
2a Türrufton von der Außenstation 1 wählen* Die Türöffnertaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
2b Türrufton von der Außenstation 2 wählen* Die Sprechentaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
2c Türrufton von Etagentür wählen Die Lichttaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
2d Internrufton wählen Die Funktionstaste so oft drücken, bis der gewünschte Rufton ertönt. Der zuletzt gewählte Rufton wird gespeichert.
3 Ruf AUS-Taste kurz drücken. Oder wird für ca. 8 s keine Taste mehr betätigt, beendet das Gerät die Ruftonauswahl automatisch. Beide LEDs gehen aus und ein Quittungssignal ertönt, die Ruftonauswahl ist deaktiviert.

* Der Rufton ist für alle Außenstationen identisch und kann nur für alle identisch ausgewählt werden. Zur Auswahl eines zweiten Türruftones ist die Aktivierung der Ruftonunterscheidung durch Änderung der Audio-AS-Grenze erforderlich. Die Änderung der Audio-AS-Grenze ist nur mit der Konfigurationssoftware configo™ möglich.


Ambientebeleuchtung ein-/ausschalten

  1. Drücken Sie die Lichttaste ca. 4 s lang.

Klingeltaste programmieren

Grundprinzip

Alle Geräte am TCS:BUS besitzen eine einmalige Seriennummer.
Der Klingeltaste an einer Außenstation wird die Seriennummer einer Innenstation zugeordnet. Die Zuordnung wird im EEPROM der Außenstation gespeichert.

Voraussetzungen für die Programmierung:

  1. Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist.
  2. Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist.
  3. Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet.
  4. Prüfen Sie, ob eine Programmiersperre gesetzt ist.
Placeholder image Handbuch Servicegerät ist unter Servicegerät TCSK verfügbar.
Placeholder image
  • Bei gesetzter Programmiersperre können Sie keine Klingeltasten programmieren.
  • Zum Aufheben der Programmiersperre benötigen Sie das Servicegerät TCSK oder die Konfigurationssoftware configo™.
  • Bevor eine bereits programmierte Klingeltaste neu programmiert werden kann, muss die Programmierung gelöscht werden.

Ablauf Klingeltastenprogrammierung

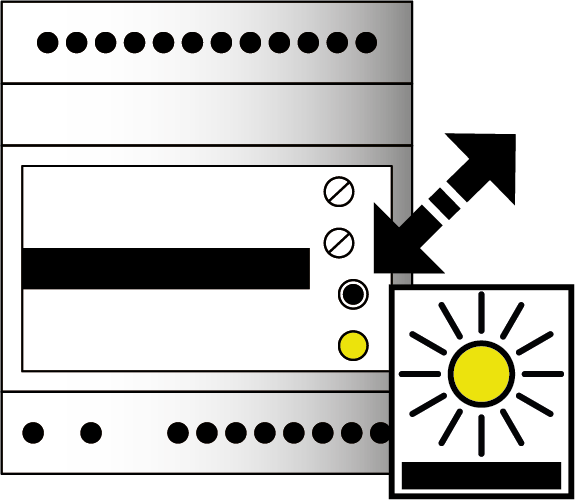

1 Programmiermodus am Steuer- und Versorgungsgerät einschalten
Placeholder image Placeholder image
Drücken Sie kurz a) die RUN/PROG-Taste. Die LED blinkt. Der Programmiermodus der Anlage ist eingeschaltet.

a) Drücken Sie die Run/Prog-Taste nicht länger als 5 s. Andernfalls wird die Lichtschaltfunktion an der Außenstation aktiviert. Abhilfe: Drücken Sie erneut die Run/Prog-Taste, um den Programmiermodus auszuschalten. Drücken Sie kurz die Run/Prog-Taste, um den Programmiermodus wieder einzuschalten. Setzen Sie Ihre Programmierung fort.
2 Programmierung einer Klingeltaste löschen b)
Placeholder image
Placeholder image Placeholder image Placeholder image

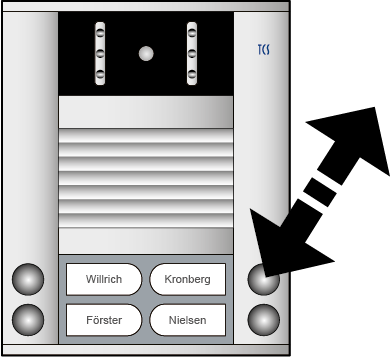

Drücken Sie die Klingeltaste, die gelöscht werden soll ca. 6 s bis eine Tonfolge ertönt. Lassen Sie die Klingeltaste los. Wiederholen Sie den Schritt, um weitere Klingeltasten zu löschen.

b) Nicht erforderlich, wenn die Klingeltaste noch nicht programmiert wurde.

3a Klingeltaste programmieren mittels Sprechverbindung
Placeholder image Placeholder image
Placeholder image Placeholder image Placeholder image Placeholder image Placeholder image

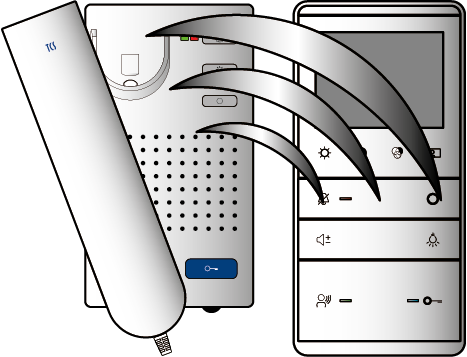

Stellen Sie eine Sprechverbindung zur Außenstation her. c) Drücken Sie kurz die zu programmierende Klingeltaste. Ein Rufton ertönt an der Außen- d) e) und Innenstation. Beenden Sie die Sprechverbindung.

c) Nehmen Sie bei Hörergeräten den Hörer ab und drücken Sie bei Freisprechgeräten die Sprechentaste. Mögliche Tastensymbole auf der Sprechentaste.
d) Ist ein Progsperr-Ton (langer hoher Ton, langer tiefer Ton ) zu hören, ist die Außenstation mit einer Programmiersperre versehen.

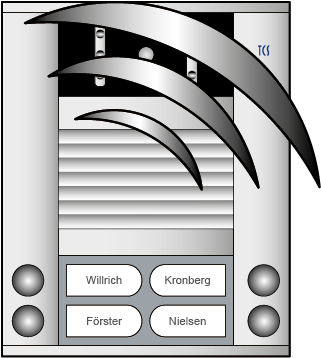

e) An Außenstation (ab Bj. 2009) ertönt ein Quittungston, wenn die Seriennummer der Innenstation empfangen wurde.
3b Klingeltaste programmieren mittels Etagentaster
Placeholder imagePlaceholder image
Placeholder image Placeholder image Placeholder image Placeholder image
Drücken Sie 2x innerhalb von 3 s hintereinander den Etagentaster. Jeweils 1 Rufton ertönt. Drücken Sie kurz die zu programmierende Klingeltaste. Ein Rufton an der Außenstation und ein Rufton an der Innenstation ertönt.

4a Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Sprechverbindung f)
Placeholder image6 s Placeholder image6 s Placeholder image Placeholder image
Placeholder image Placeholder image Placeholder image Placeholder image Placeholder image Placeholder image
Stellen Sie eine Sprechverbindung zur Außenstation her. Drücken Sie die zu programmierende Klingeltaste bis ein Prog2-Ton und danach ein NoProg-Ton ertönt sowie danach ein Rufton an der Außen- und Innenstation. Lassen Sie die Klingeltaste los. Beenden Sie die Sprechverbindung.

f) Ruft eine 2 Innenstation von der Klingeltaste der Außenstation. Soll der Etagentaster die gleiche Funktionalität haben, muss die Funktion Parallele Seriennummer an der 1 Innenstation aktiviert werden. Die Funktion kann mit dem Servicegerät TCSK oder configoTM aktiviert werden.
4b Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Etagentaster
Placeholder image Placeholder image Placeholder image 6s Placeholder image6s Placeholder image Placeholder image
Placeholder image Placeholder image Placeholder image Placeholder image Placeholder image
Stellen Sie eine Sprechverbindung zur Außenstation her. Drücken Sie die zu programmierende Klingeltaste bis ein Prog2-Ton und danach ein NoProg-Ton ertönt sowie danach ein Rufton an der Außen- und Innenstation. Lassen Sie die Klingeltaste los.
5 Ende der Programmierung
Placeholder image Placeholder image
Drücken Sie kurz die RUN/PROG-Taste. Die LED leuchtet Der Programmiermodus der Anlage ist ausgeschaltet.

Ersatzteile, Zubehör

Kurztext Zubehör für: Artikelnummer
Ersatzteile:
Montageschale (AP) für die Montage ohne UP-Dose ISW5010-0145 ZIA5001-0145
ISW5030-0145
ISW5031-0145
ZIA5005-0145
Montageplatte für die Montage auf UP-Dose ISW5010-0145 ZIA5003-0145
Zubehör:
Tischzubehör ZIT5000-0010
Funksignalgerät für Serie TASTA FFL2200-0 und FFL0004-0000
Klicken Sie auf die Links, um sich die Produktinformationen bzw. Montageanleitungen anzusehen.

Reinigung

Placeholder image ACHTUNG!  Funktionsverlust durch Kurzschluss und Korrosion.
Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie die Außen mit einem trockenen oder angefeuchteten Tuch.
Placeholder image ACHTUNG!  Beschädigung des Gerätes
Aggressive und kratzende Reinigungsmittel beschädigen die Oberfläche. Verwenden Sie keine aggressiven und kratzenden Reinigungsmittel. Entfernen Sie stärkere Verschmutzungen mit einem pH-neutralen Reinigungsmittel.

Konformität

Placeholder image
Konformitätserklärungen sind abrufbar unter www.tcsag.de, Downloads, Handelsinformationen.

Entsorgungshinweise

Placeholder image
Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung.

Placeholder image
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.

Gewährleistung

Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.


Service

Fragen richten Sie bitte an unsere:

TCS HOTLINE 04194 9881-188
